Пішохідний світлофор

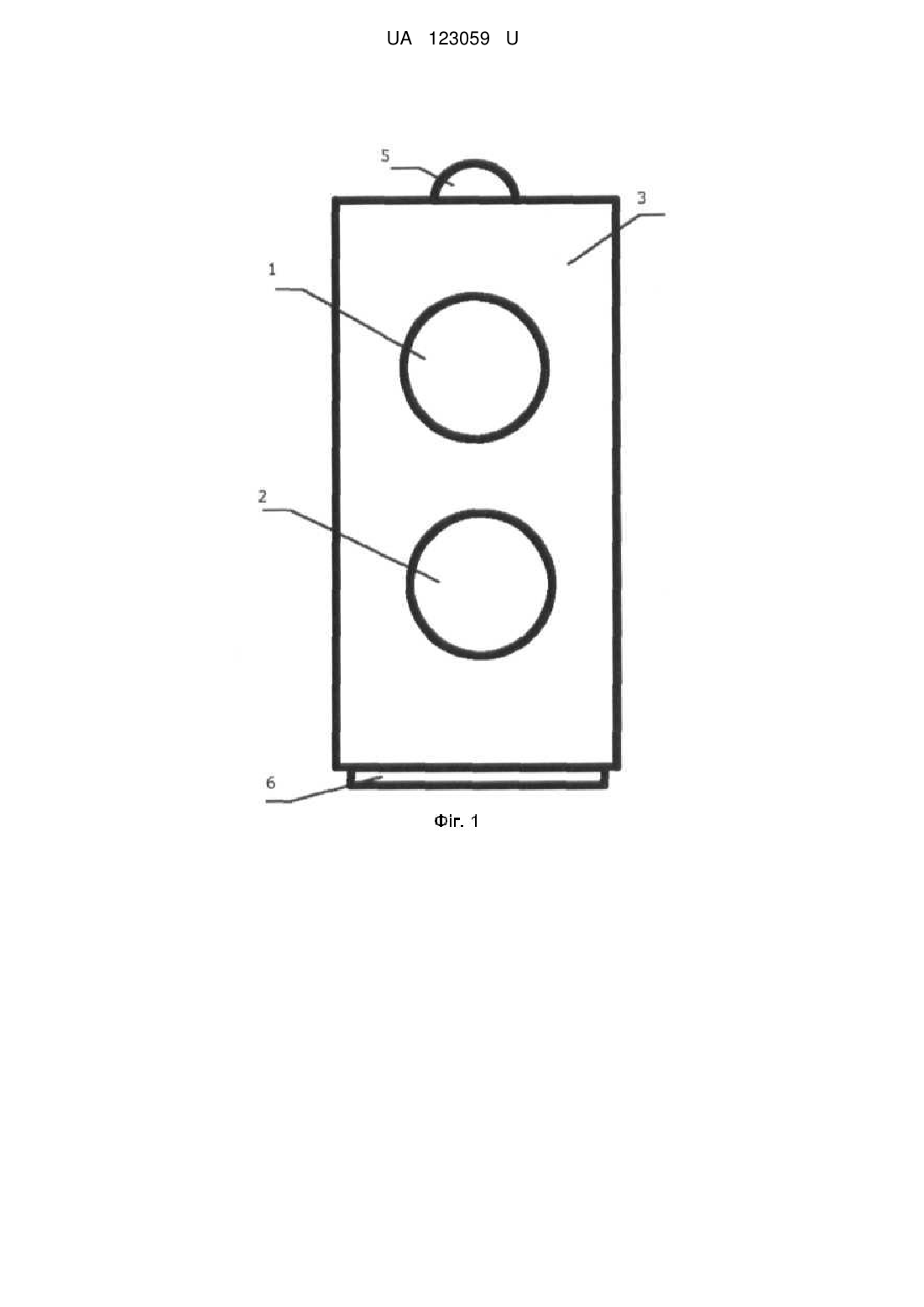

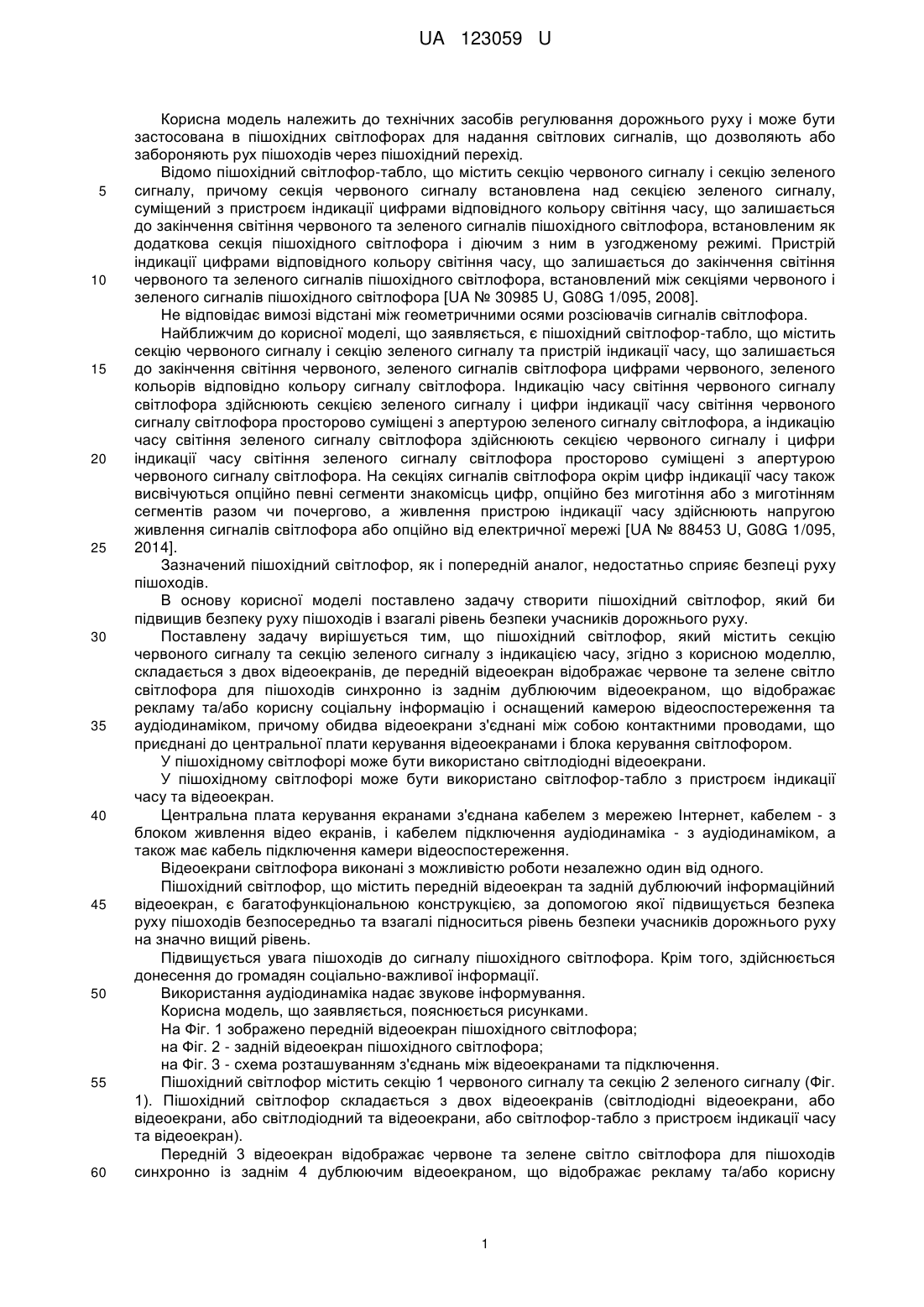

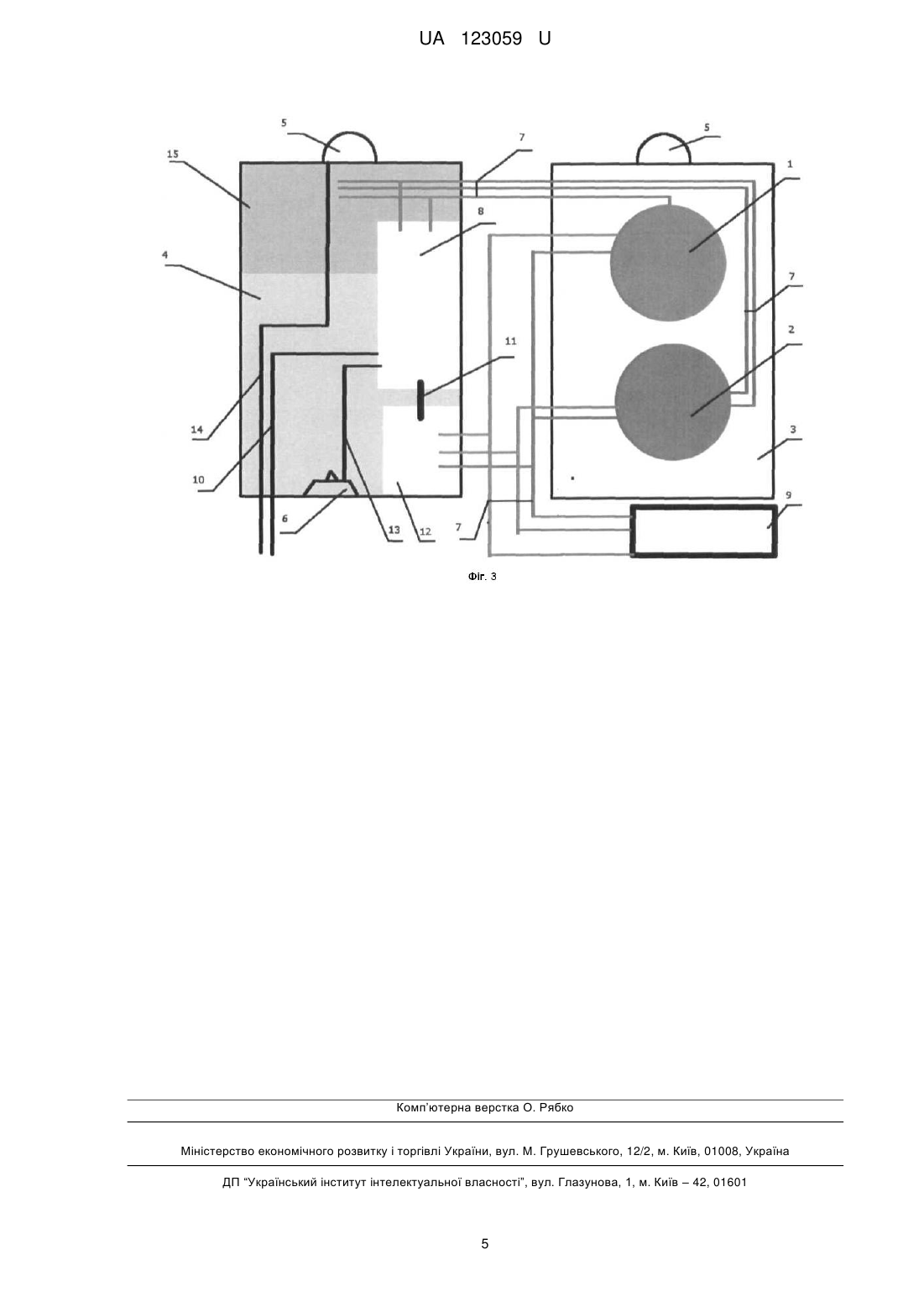

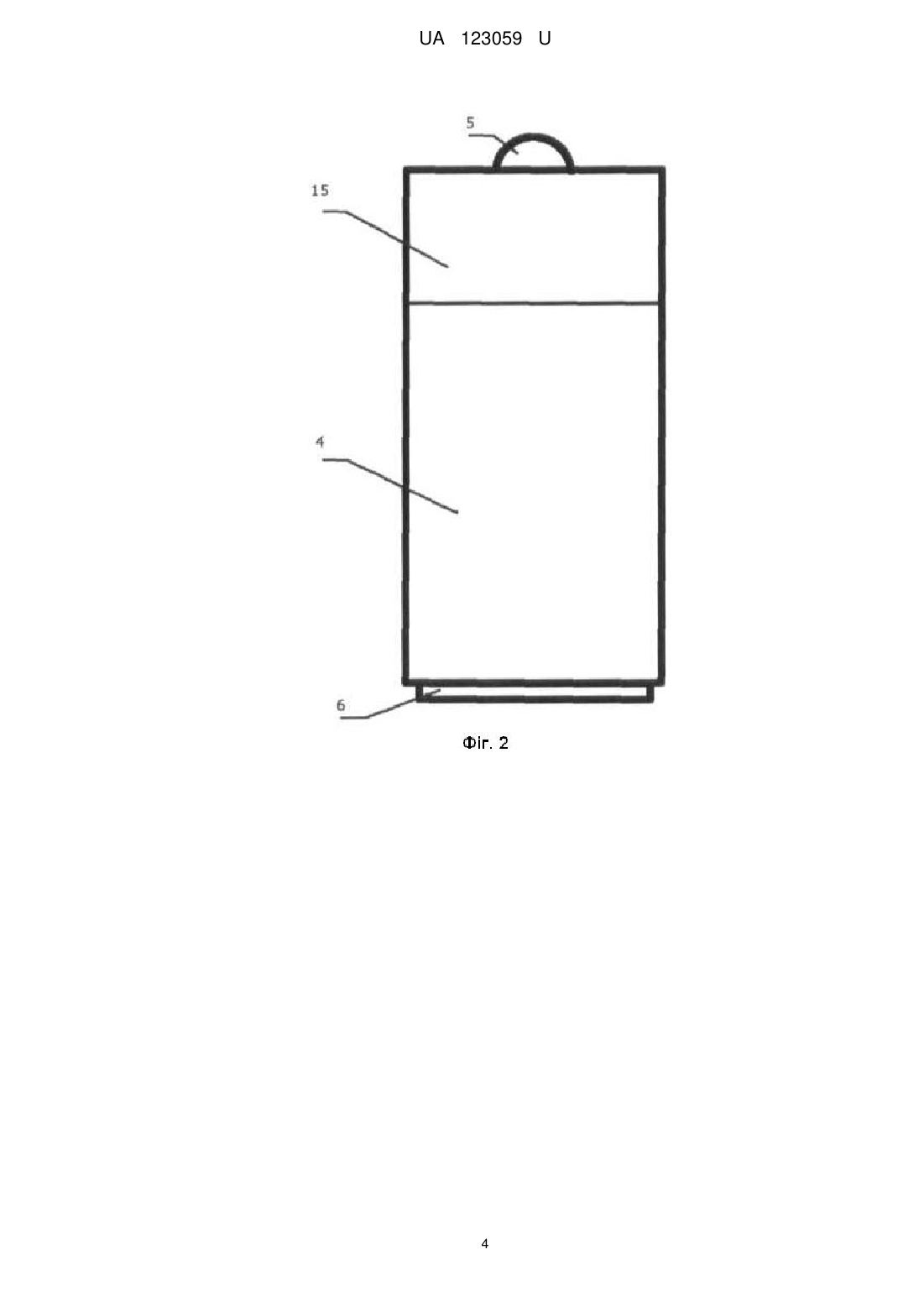

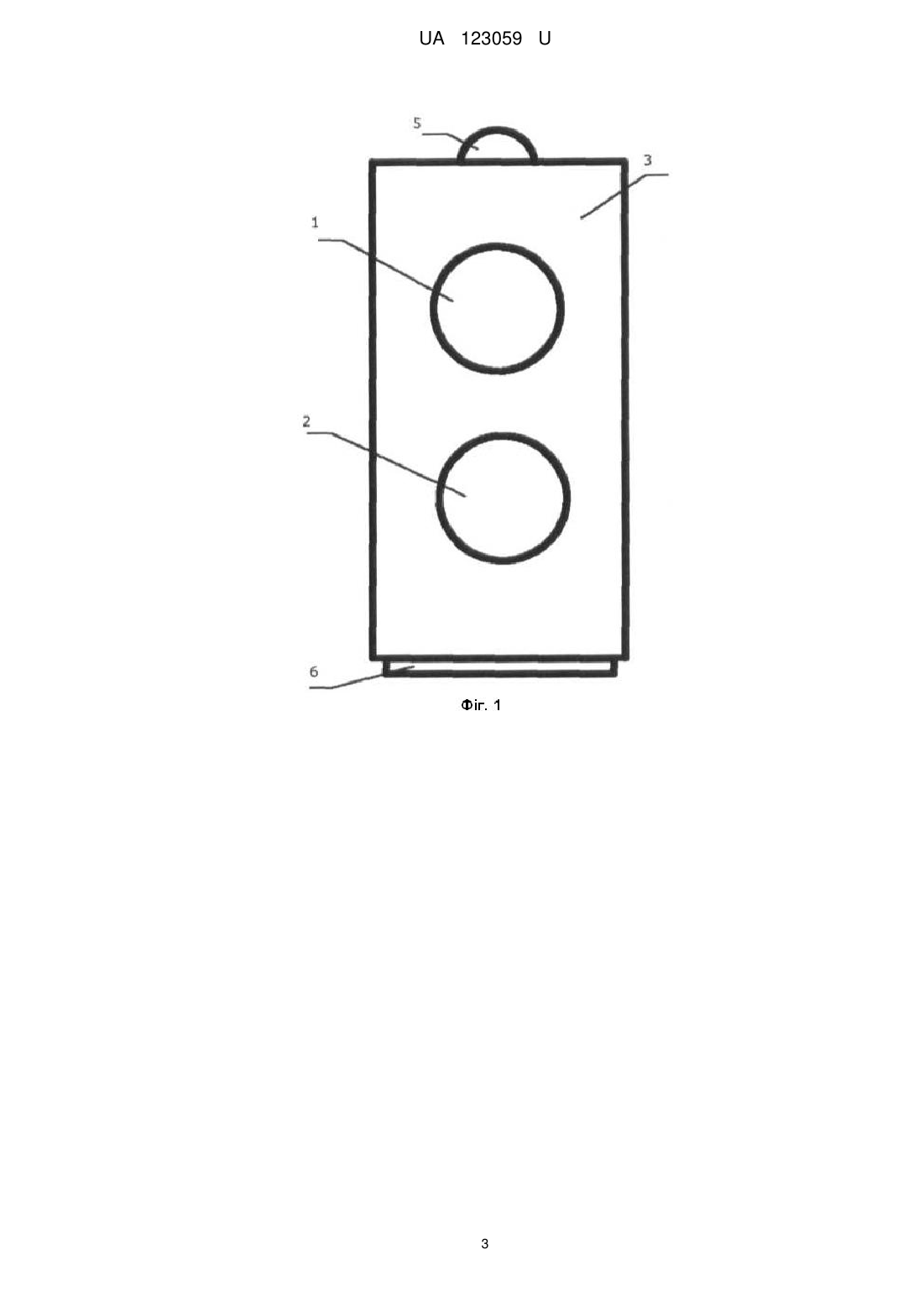

Реферат: Пішохідний світлофор містить секцію червоного сигналу та секцію зеленого сигналу з індикацією часу. Складається з двох відеоекранів, де передній відеоекран відображає червоне та зелене світло світлофора для пішоходів синхронно із заднім дублюючим відеоекраном, що відображає рекламу та/або корисну соціальну інформацію і оснащений камерою відеоспостереження та аудіодинаміком. При цьому обидва відеоекрани з'єднані між собою контактними проводами, що приєднані до центральної плати керування відеоекранами і блока керування світлофором. UA 123059 U (12) UA 123059 U UA 123059 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів регулювання дорожнього руху і може бути застосована в пішохідних світлофорах для надання світлових сигналів, що дозволяють або забороняють рух пішоходів через пішохідний перехід. Відомо пішохідний світлофор-табло, що містить секцію червоного сигналу і секцію зеленого сигналу, причому секція червоного сигналу встановлена над секцією зеленого сигналу, суміщений з пристроєм індикації цифрами відповідного кольору світіння часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофора, встановленим як додаткова секція пішохідного світлофора і діючим з ним в узгодженому режимі. Пристрій індикації цифрами відповідного кольору світіння часу, що залишається до закінчення світіння червоного та зеленого сигналів пішохідного світлофора, встановлений між секціями червоного і зеленого сигналів пішохідного світлофора [UA № 30985 U, G08G 1/095, 2008]. Не відповідає вимозі відстані між геометричними осями розсіювачів сигналів світлофора. Найближчим до корисної моделі, що заявляється, є пішохідний світлофор-табло, що містить секцію червоного сигналу і секцію зеленого сигналу та пристрій індикації часу, що залишається до закінчення світіння червоного, зеленого сигналів світлофора цифрами червоного, зеленого кольорів відповідно кольору сигналу світлофора. Індикацію часу світіння червоного сигналу світлофора здійснюють секцією зеленого сигналу і цифри індикації часу світіння червоного сигналу світлофора просторово суміщені з апертурою зеленого сигналу світлофора, а індикацію часу світіння зеленого сигналу світлофора здійснюють секцією червоного сигналу і цифри індикації часу світіння зеленого сигналу світлофора просторово суміщені з апертурою червоного сигналу світлофора. На секціях сигналів світлофора окрім цифр індикації часу також висвічуються опційно певні сегменти знакомісць цифр, опційно без миготіння або з миготінням сегментів разом чи почергово, а живлення пристрою індикації часу здійснюють напругою живлення сигналів світлофора або опційно від електричної мережі [UA № 88453 U, G08G 1/095, 2014]. Зазначений пішохідний світлофор, як і попередній аналог, недостатньо сприяє безпеці руху пішоходів. В основу корисної моделі поставлено задачу створити пішохідний світлофор, який би підвищив безпеку руху пішоходів і взагалі рівень безпеки учасників дорожнього руху. Поставлену задачу вирішується тим, що пішохідний світлофор, який містить секцію червоного сигналу та секцію зеленого сигналу з індикацією часу, згідно з корисною моделлю, складається з двох відеоекранів, де передній відеоекран відображає червоне та зелене світло світлофора для пішоходів синхронно із заднім дублюючим відеоекраном, що відображає рекламу та/або корисну соціальну інформацію і оснащений камерою відеоспостереження та аудіодинаміком, причому обидва відеоекрани з'єднані між собою контактними проводами, що приєднані до центральної плати керування відеоекранами і блока керування світлофором. У пішохідному світлофорі може бути використано світлодіодні відеоекрани. У пішохідному світлофорі може бути використано світлофор-табло з пристроєм індикації часу та відеоекран. Центральна плата керування екранами з'єднана кабелем з мережею Інтернет, кабелем - з блоком живлення відео екранів, і кабелем підключення аудіодинаміка - з аудіодинаміком, а також має кабель підключення камери відеоспостереження. Відеоекрани світлофора виконані з можливістю роботи незалежно один від одного. Пішохідний світлофор, що містить передній відеоекран та задній дублюючий інформаційний відеоекран, є багатофункціональною конструкцією, за допомогою якої підвищується безпека руху пішоходів безпосередньо та взагалі підноситься рівень безпеки учасників дорожнього руху на значно вищий рівень. Підвищується увага пішоходів до сигналу пішохідного світлофора. Крім того, здійснюється донесення до громадян соціально-важливої інформації. Використання аудіодинаміка надає звукове інформування. Корисна модель, що заявляється, пояснюється рисунками. На Фіг. 1 зображено передній відеоекран пішохідного світлофора; на Фіг. 2 - задній відеоекран пішохідного світлофора; на Фіг. 3 - схема розташуванням з'єднань між відеоекранами та підключення. Пішохідний світлофор містить секцію 1 червоного сигналу та секцію 2 зеленого сигналу (Фіг. 1). Пішохідний світлофор складається з двох відеоекранів (світлодіодні відеоекрани, або відеоекрани, або світлодіодний та відеоекрани, або світлофор-табло з пристроєм індикації часу та відеоекран). Передній 3 відеоекран відображає червоне та зелене світло світлофора для пішоходів синхронно із заднім 4 дублюючим відеоекраном, що відображає рекламу та/або корисну 1 UA 123059 U 5 10 15 20 25 30 соціальну інформацію і оснащений камерою 5 відеоспостереження та аудіодинаміком 6. Обидва відеоекрани 3, 4 з'єднані між собою контактними проводами 7, що приєднані до центральної плати 8 керування відеоекранами, блока 9 керування і блока 10 живлення. Відеоекрани 3, 4 світлофора виконані з можливістю роботи незалежно один від одного. Центральна плата 8 керування відеоекранами з'єднана кабелем 11 з мережею Інтернет, кабелем 12 - з блоком 10 живлення відео екранів, і кабелем 13 підключення аудіодинаміка - з аудіодинаміком 6, а також є кабель 14 підключення камери 5 відеоспостереження. Секція 2 зеленого сигналу (Фіг. 1) має пристрій 15 індикації часу (Фіг. 2). Пішохідний світлофор функціонує наступним чином. Під час увімкнення напруги живлення для переднього 3 відеоекрана для червоного сигналу світлофора у верхній частині конструкції на пристрої 15 індикації часу відображається також червоне світло разом з індикацією часу світіння червоного світла з корисною та соціальноважливою інформацією. Під час увімкнення напруги живлення для переднього 3 відеоекрана, або світлофора-табло для зеленого світла світлофора у нижній частині екрана, на задньому 4 дублюючому відеоекрані зображується також зелене світло та на пристрої 15 індикації часу відображається також зелене світло разом з індикацією часу світіння зеленого світла, що додатково інформує пішоходів про дозвіл на перехід пішохідного переходу, а також індикація часу світіння зеленого світла. Під час увімкнення напруги живлення для переднього 3 відеоекрана для зеленого світла світлофора на задньому 4 дублюючому відеоекрані не зображується інформація, яка могла б відволікти пішохода від переходу пішохідного переходу, а дублюється лише зелене світло із знаком правил дорожнього руху в різних варіаціях, що позначає пішохідний перехід, а також з індикацією часу світіння зеленого світла. Відеоекрани 3, 4 працюють незалежно один від одного, так як керування переднім 3 відеоекраном світлофора з червоним та зеленим світлом відбувається системою керування дорожнім рухом, а керування заднім 4 дублюючим відеоекраном з корисною інформацією системою керування контентом Автора, що має Інтернет-підключення, при цьому елементи працюють синхронно, хоча системи керування між собою не пересікаються. Задній 4 дублюючий інформаційний відеоекран має кабель 12 живлення екрана та кабель 11 підключення до мережі Інтернет, у той час як обидва відеоекрани під'єднані до блока 9 керування світлофорами. Таким чином, блок 9 керування світлофорами може передавати сигнал для заднього 4 дублюючого інформаційного відеоекрана для відтворення ним червоного чи зеленого світла світлофора. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Пішохідний світлофор, що містить секцію червоного сигналу та секцію зеленого сигналу з індикацією часу, який відрізняється тим, що складається з двох відеоекранів, де передній відеоекран відображає червоне та зелене світло світлофора для пішоходів синхронно із заднім дублюючим відеоекраном, що відображає рекламу та/або корисну соціальну інформацію і оснащений камерою відеоспостереження та аудіодинаміком, причому обидва відеоекрани з'єднані між собою контактними проводами, що приєднані до центральної плати керування відеоекранами і блока керування світлофором. 2. Пішохідний світлофор за п. 1, який відрізняється тим, що використано світлодіодні відеоекрани. 3. Пішохідний світлофор за п. 1, який відрізняється тим, що використано світлофор-табло з пристроєм індикації часу та відеоекран. 4. Пішохідний світлофор за п. 1, який відрізняється тим, що центральна плата керування відеоекранами з'єднана кабелем з мережею Інтернет, кабелем - з блоком живлення відеоекранів, і кабелем підключення аудіодинаміка - з аудіодинаміком, а також має кабель підключення камери відеоспостереження. 5. Пішохідний світлофор за п. 1, який відрізняється тим, що відеоекрани світлофора виконані з можливістю роботи незалежно один від одного. 2 UA 123059 U 3 UA 123059 U 4 UA 123059 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
