Механічний ранотензіометр – мр1

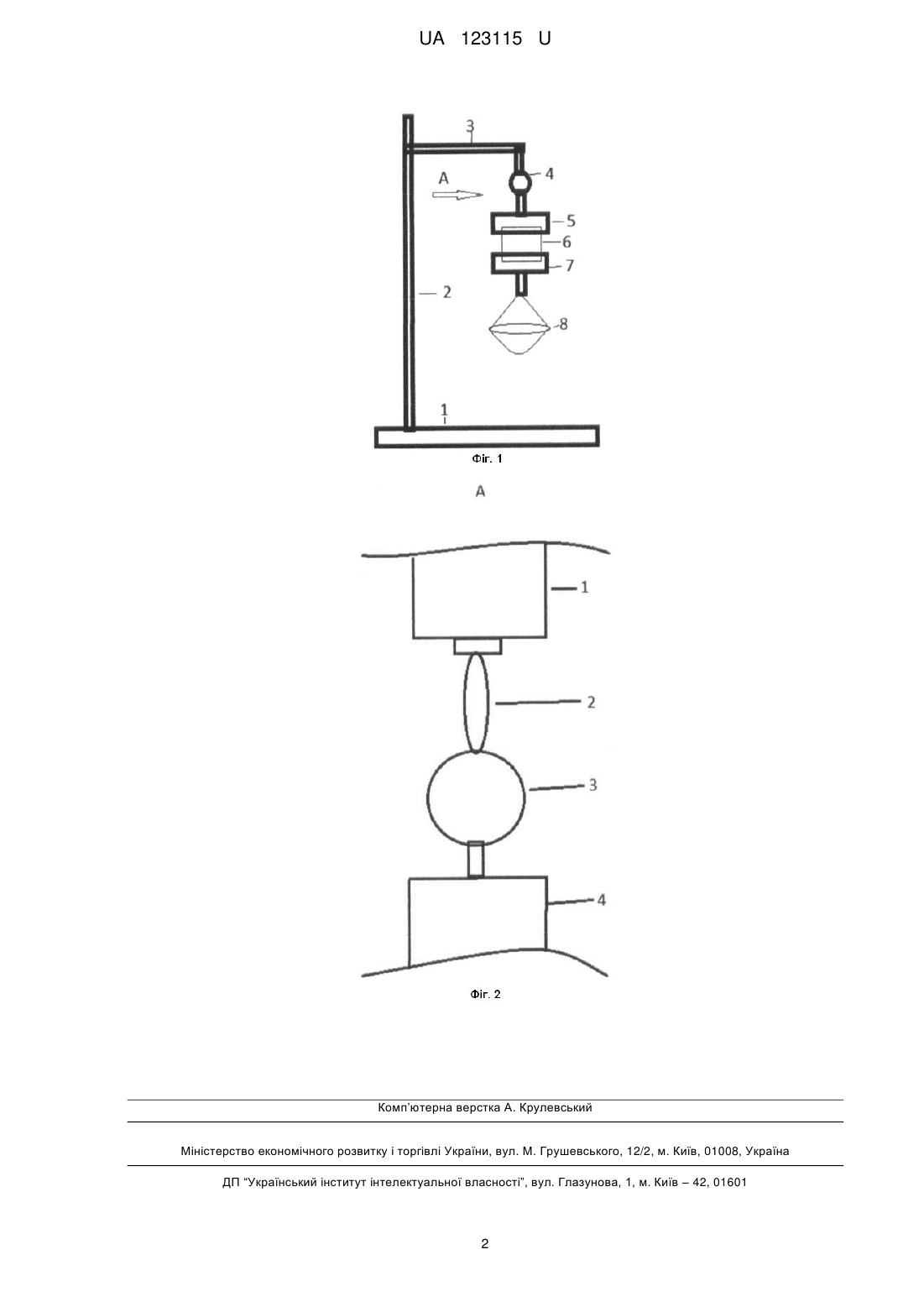

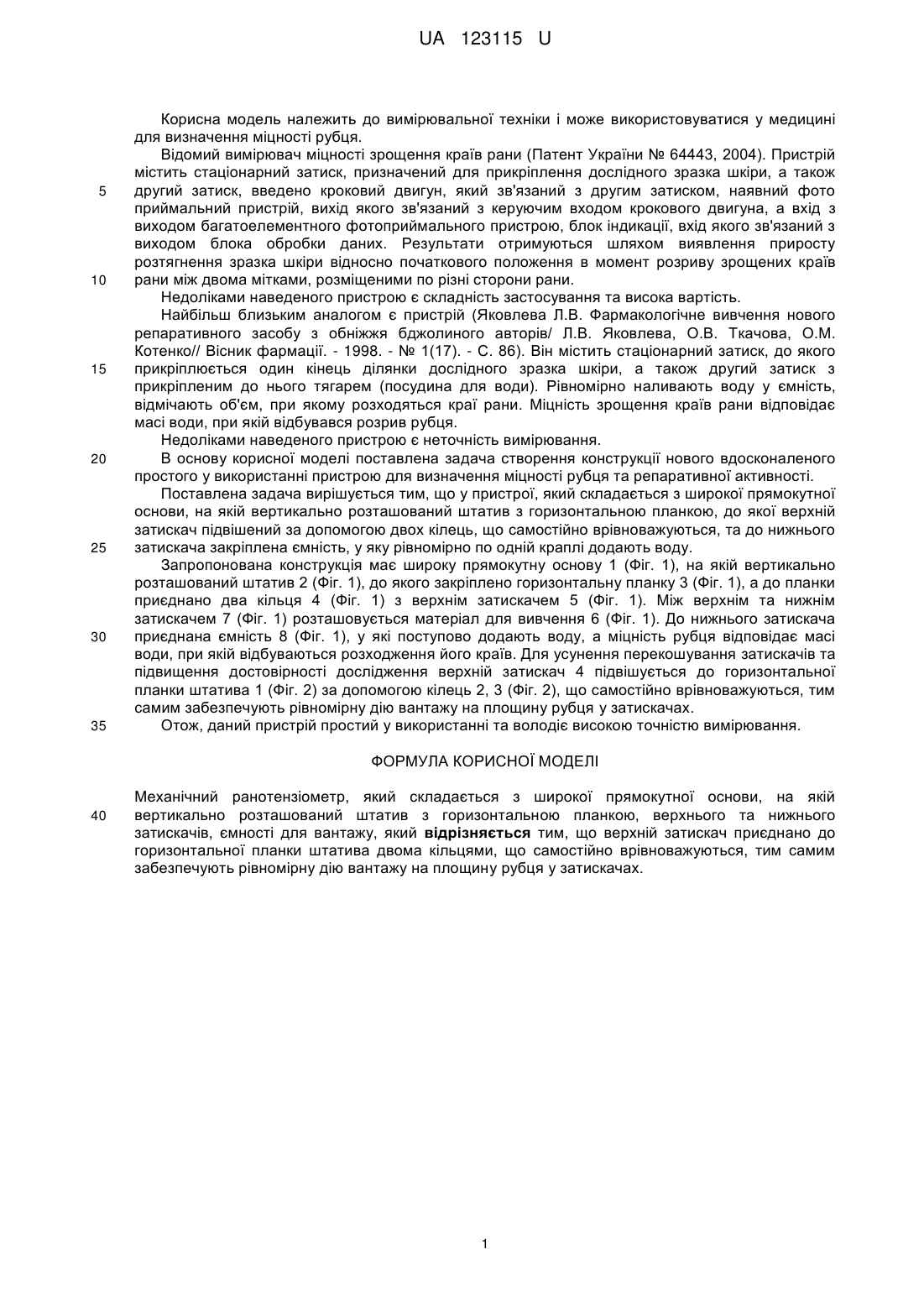

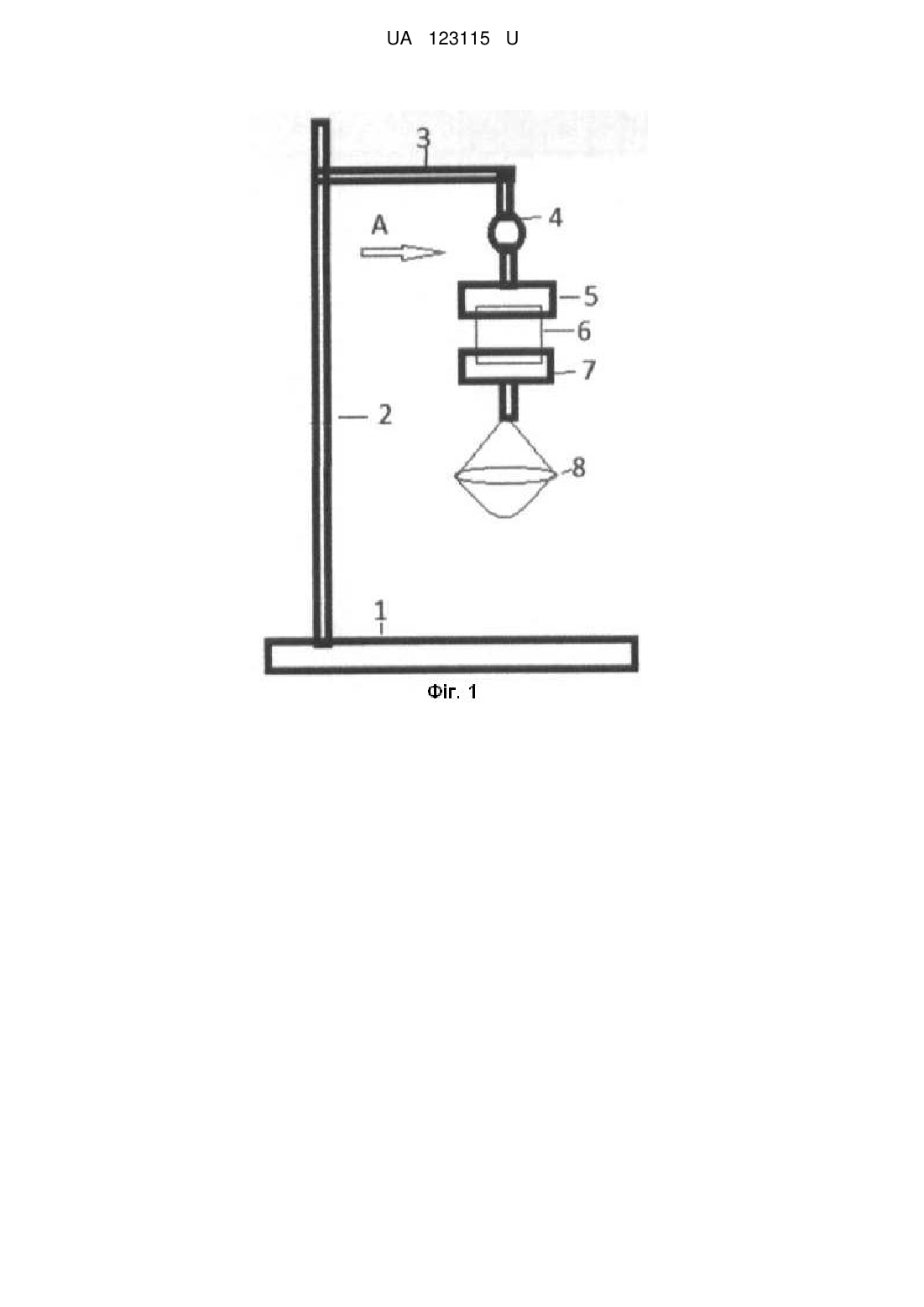

Реферат: Механічний ранотензіометр складається з широкої прямокутної основи, на якій вертикально розташований штатив з горизонтальною планкою, верхнього та нижнього затискачів, ємності для вантажу. Верхній затискач приєднано до горизонтальної планки штатива двома кільцями, що самостійно врівноважуються, тим самим забезпечують рівномірну дію вантажу на площину рубця у затискачах. UA 123115 U (12) UA 123115 U UA 123115 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки і може використовуватися у медицині для визначення міцності рубця. Відомий вимірювач міцності зрощення країв рани (Патент України № 64443, 2004). Пристрій містить стаціонарний затиск, призначений для прикріплення дослідного зразка шкіри, а також другий затиск, введено кроковий двигун, який зв'язаний з другим затиском, наявний фото приймальний пристрій, вихід якого зв'язаний з керуючим входом крокового двигуна, а вхід з виходом багатоелементного фотоприймального пристрою, блок індикації, вхід якого зв'язаний з виходом блока обробки даних. Результати отримуються шляхом виявлення приросту розтягнення зразка шкіри відносно початкового положення в момент розриву зрощених країв рани між двома мітками, розміщеними по різні сторони рани. Недоліками наведеного пристрою є складність застосування та висока вартість. Найбільш близьким аналогом є пристрій (Яковлева Л.В. Фармакологічне вивчення нового репаративного засобу з обніжжя бджолиного авторів/ Л.В. Яковлева, О.В. Ткачова, О.М. Котенко// Вісник фармації. - 1998. - № 1(17). - С. 86). Він містить стаціонарний затиск, до якого прикріплюється один кінець ділянки дослідного зразка шкіри, а також другий затиск з прикріпленим до нього тягарем (посудина для води). Рівномірно наливають воду у ємність, відмічають об'єм, при якому розходяться краї рани. Міцність зрощення країв рани відповідає масі води, при якій відбувався розрив рубця. Недоліками наведеного пристрою є неточність вимірювання. В основу корисної моделі поставлена задача створення конструкції нового вдосконаленого простого у використанні пристрою для визначення міцності рубця та репаративної активності. Поставлена задача вирішується тим, що у пристрої, який складається з широкої прямокутної основи, на якій вертикально розташований штатив з горизонтальною планкою, до якої верхній затискач підвішений за допомогою двох кілець, що самостійно врівноважуються, та до нижнього затискача закріплена ємність, у яку рівномірно по одній краплі додають воду. Запропонована конструкція має широку прямокутну основу 1 (Фіг. 1), на якій вертикально розташований штатив 2 (Фіг. 1), до якого закріплено горизонтальну планку 3 (Фіг. 1), а до планки приєднано два кільця 4 (Фіг. 1) з верхнім затискачем 5 (Фіг. 1). Між верхнім та нижнім затискачем 7 (Фіг. 1) розташовується матеріал для вивчення 6 (Фіг. 1). До нижнього затискача приєднана ємність 8 (Фіг. 1), у які поступово додають воду, а міцність рубця відповідає масі води, при якій відбуваються розходження його країв. Для усунення перекошування затискачів та підвищення достовірності дослідження верхній затискач 4 підвішується до горизонтальної планки штатива 1 (Фіг. 2) за допомогою кілець 2, 3 (Фіг. 2), що самостійно врівноважуються, тим самим забезпечують рівномірну дію вантажу на площину рубця у затискачах. Отож, даний пристрій простий у використанні та володіє високою точністю вимірювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Механічний ранотензіометр, який складається з широкої прямокутної основи, на якій вертикально розташований штатив з горизонтальною планкою, верхнього та нижнього затискачів, ємності для вантажу, який відрізняється тим, що верхній затискач приєднано до горизонтальної планки штатива двома кільцями, що самостійно врівноважуються, тим самим забезпечують рівномірну дію вантажу на площину рубця у затискачах. 1 UA 123115 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
