Світлодіодний апарат

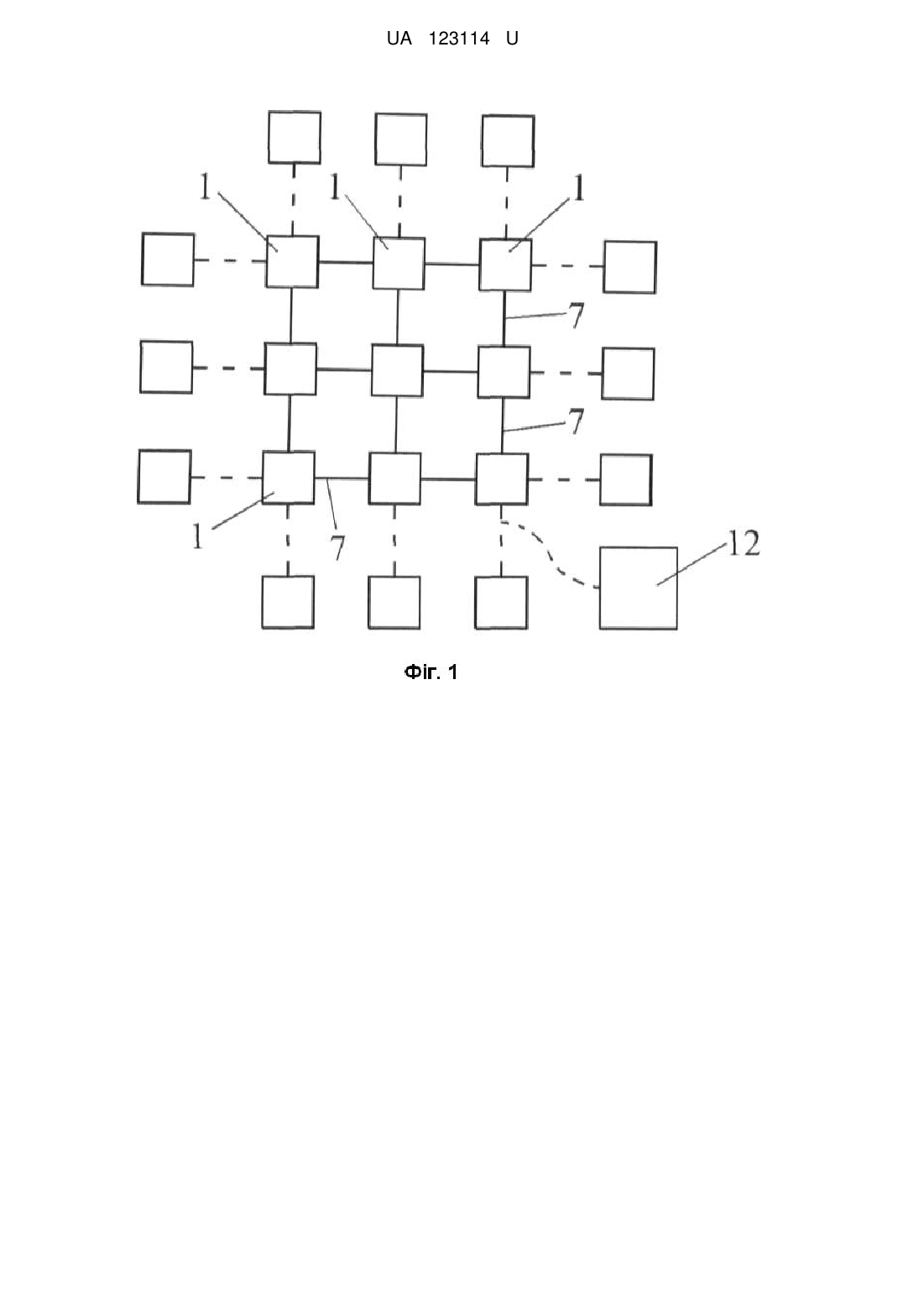

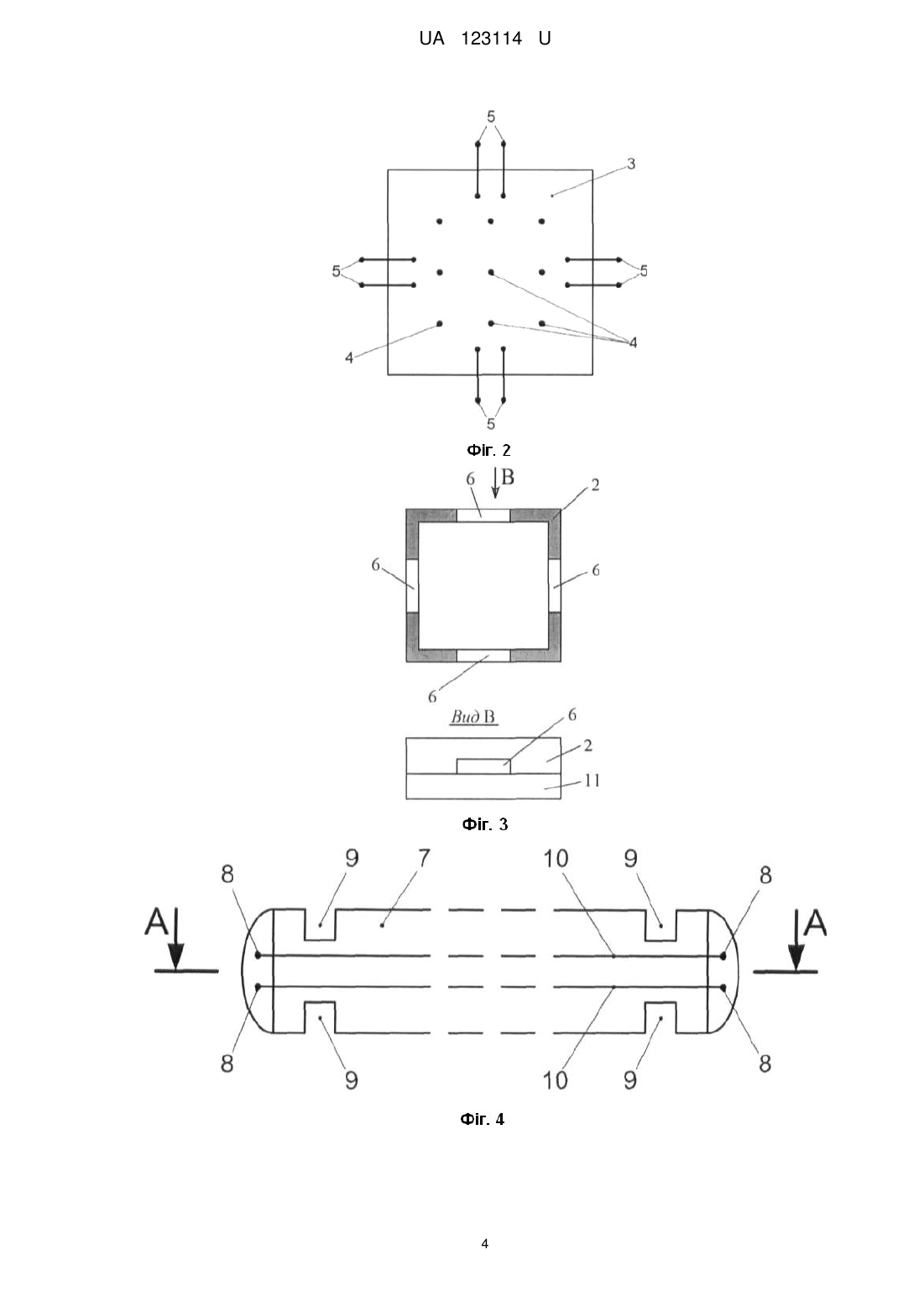

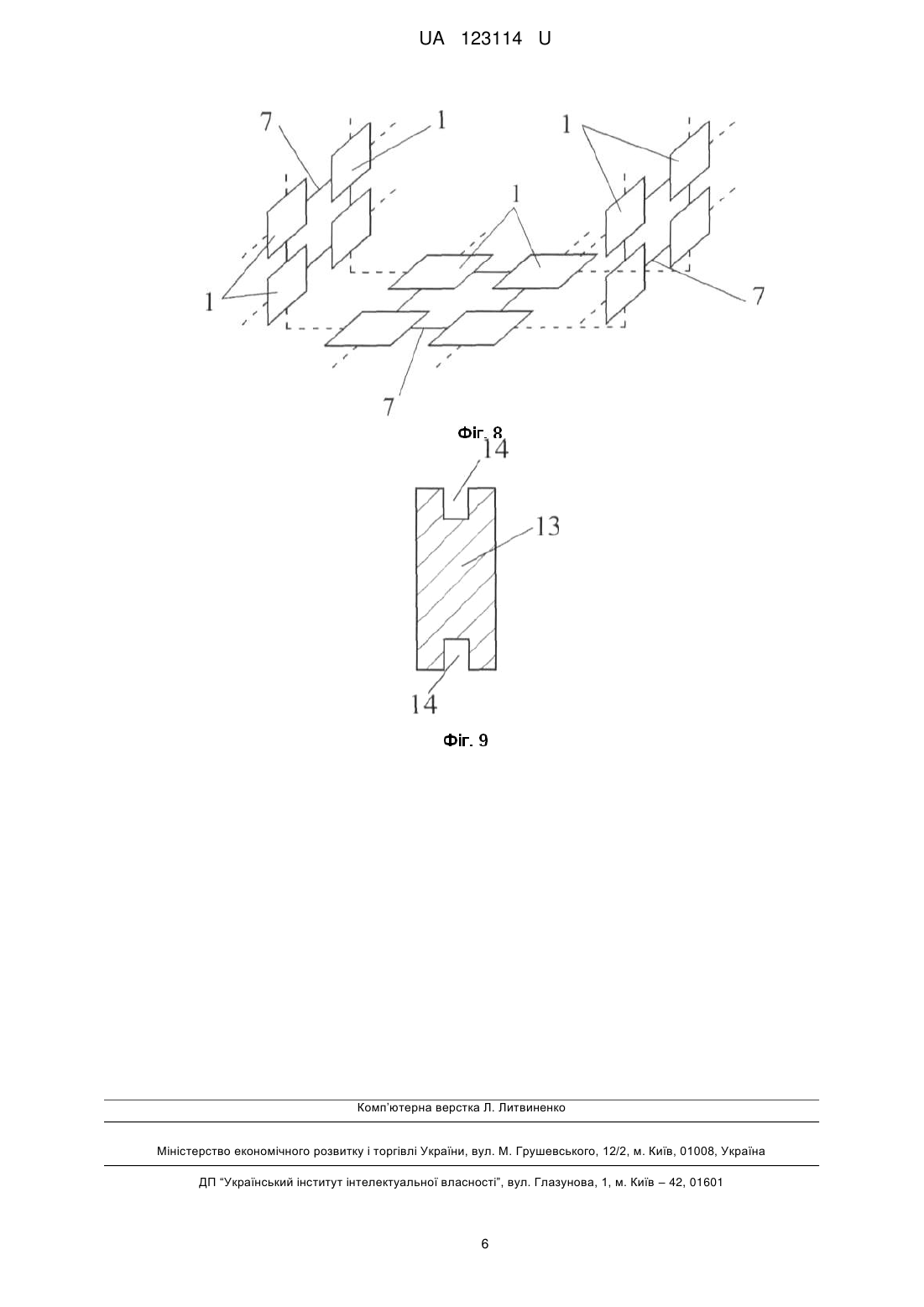

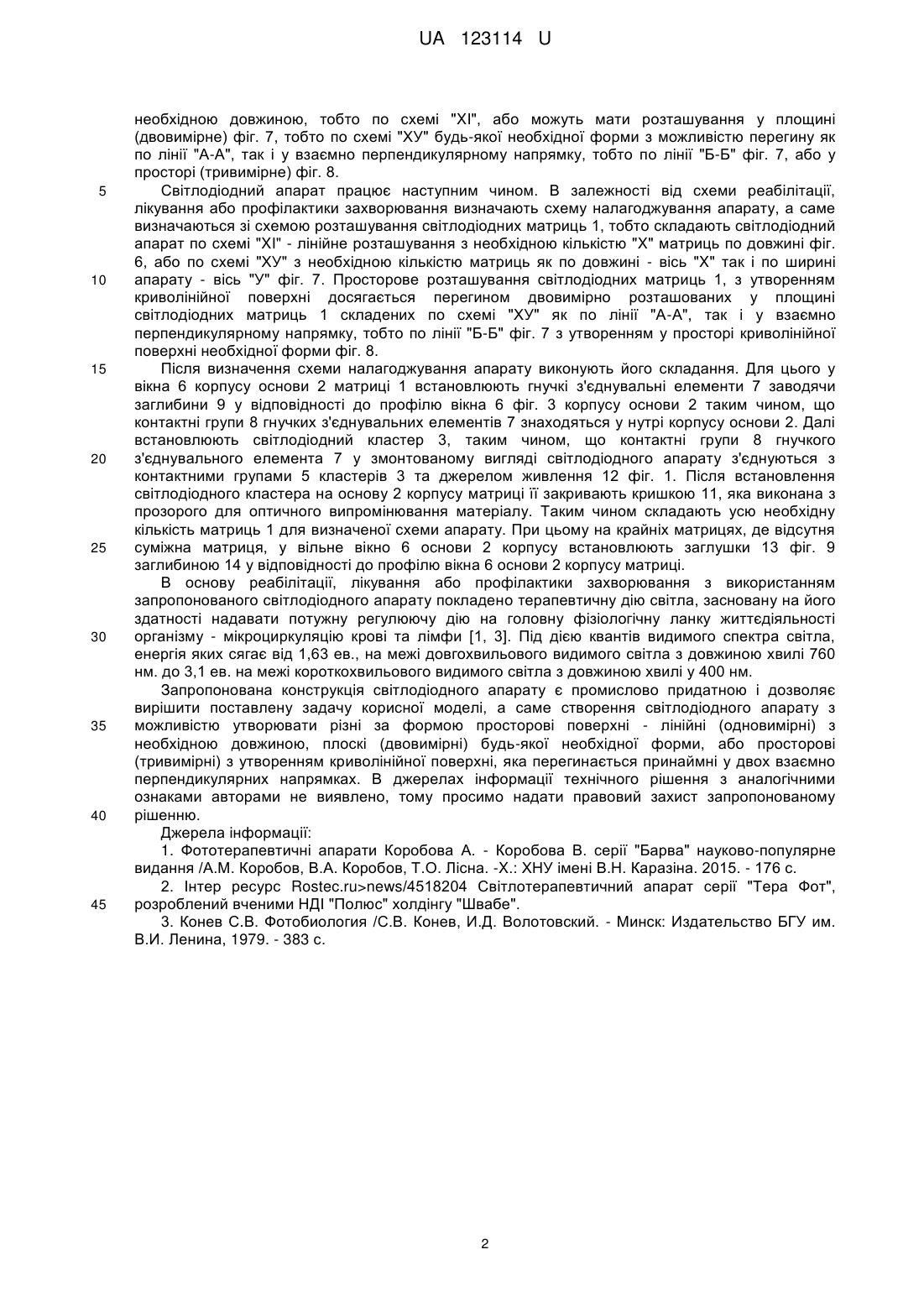

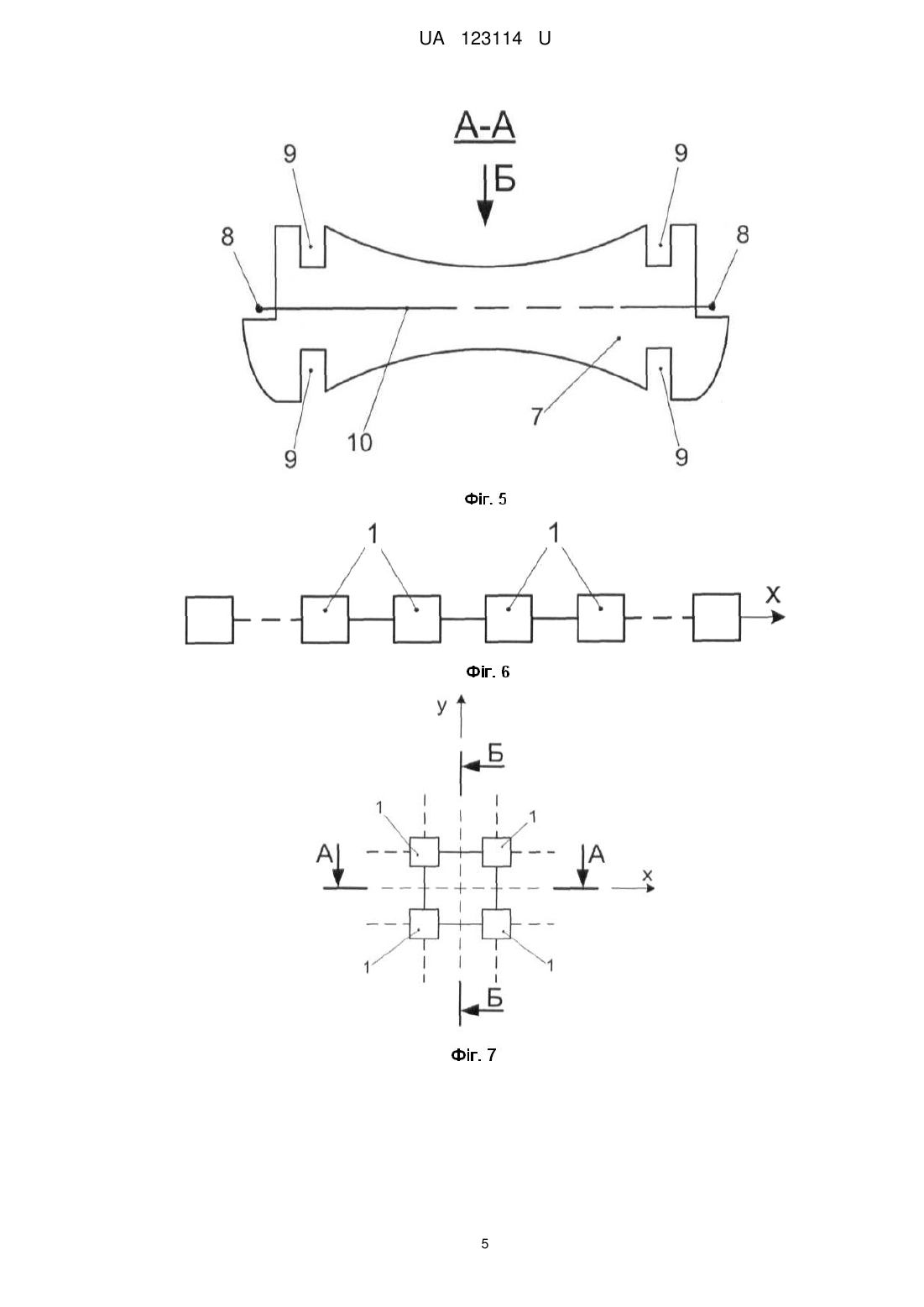

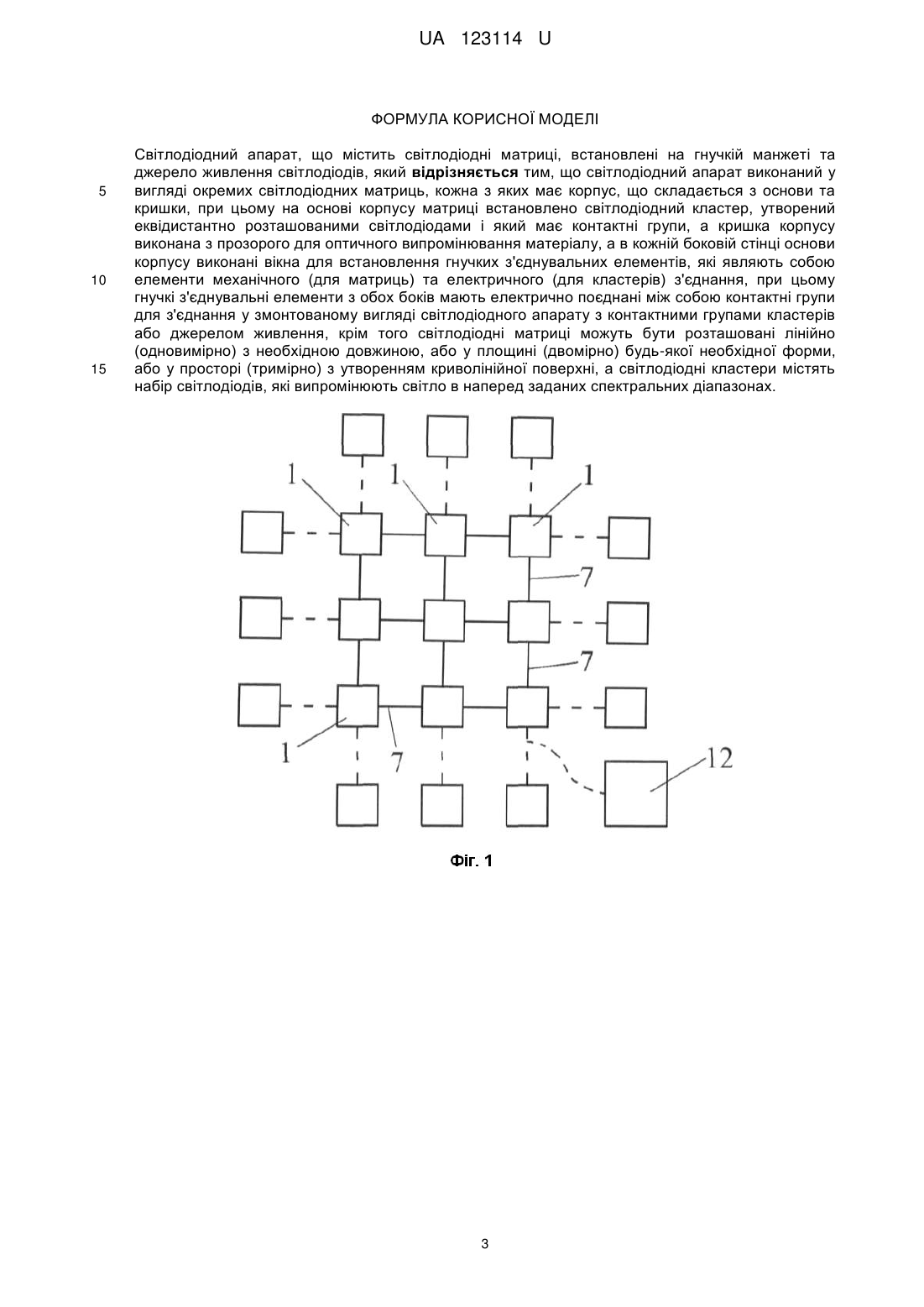

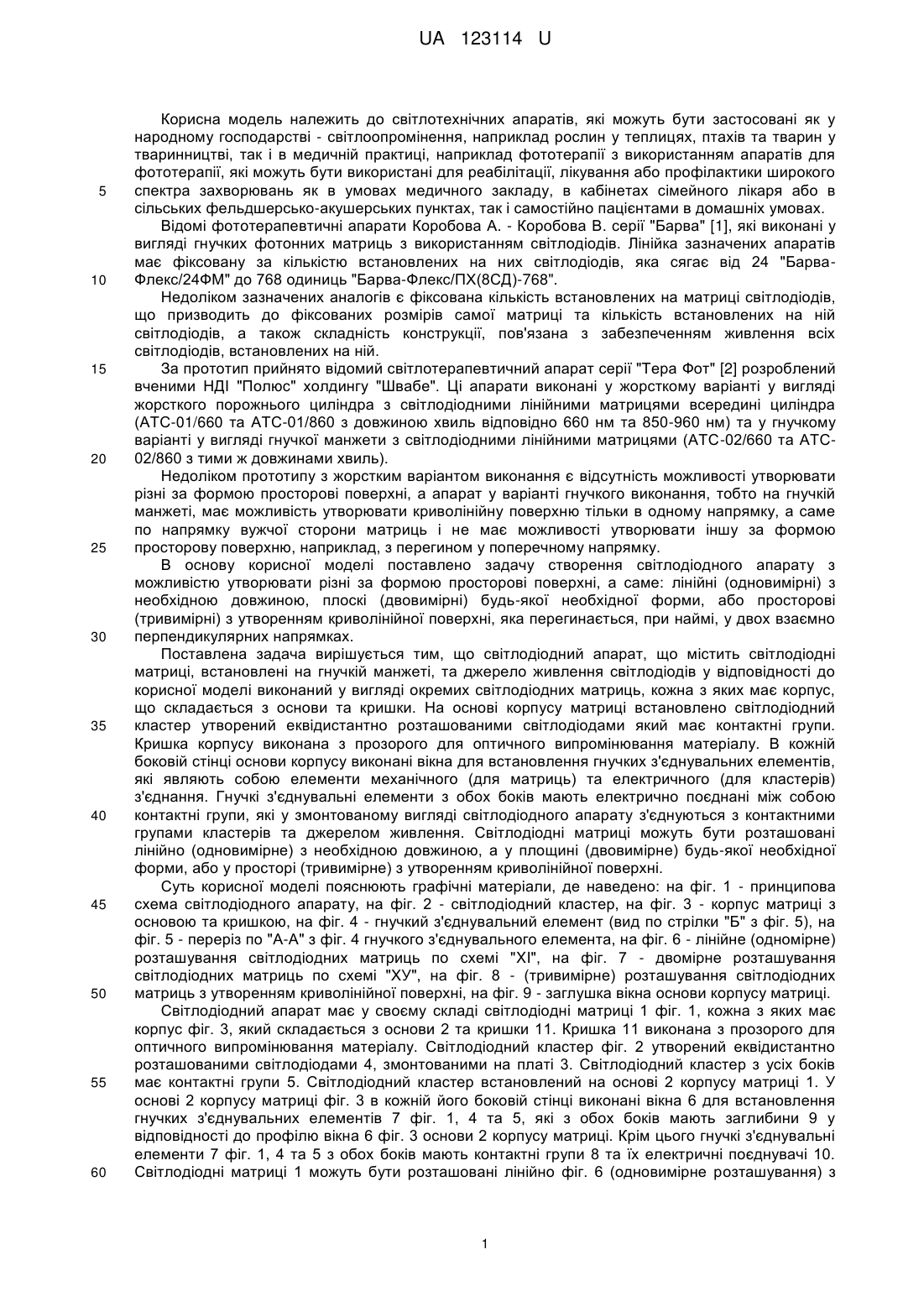

Реферат: Світлодіодний апарат містить світлодіодні матриці, встановлені на гнучкій манжеті, та джерело живлення світлодіодів. Світлодіодний апарат виконаний у вигляді окремих світлодіодних матриць, кожна з яких має корпус, що складається з основи та кришки. На основі корпусу матриці встановлено світлодіодний кластер, утворений еквідистантно розташованими світлодіодами і який має контактні групи. Кришка корпусу виконана з прозорого для оптичного випромінювання матеріалу. В кожній боковій стінці основи корпусу виконані вікна для встановлення гнучких з'єднувальних елементів, які являють собою елементи механічного (для матриць) та електричного (для кластерів) з'єднання. Гнучкі з'єднувальні елементи з обох боків мають електрично поєднані між собою контактні групи для з'єднання у змонтованому вигляді світлодіодного апарату з контактними групами кластерів або джерелом живлення. Світлодіодні матриці можуть бути розташовані лінійно (одновимірно) з необхідною довжиною, або у площині (двомірно) будь-якої необхідної форми, або у просторі (тримірно) з утворенням криволінійної поверхні, а світлодіодні кластери містять набір світлодіодів, які випромінюють світло в наперед заданих спектральних діапазонах. UA 123114 U (12) UA 123114 U UA 123114 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до світлотехнічних апаратів, які можуть бути застосовані як у народному господарстві - світлоопромінення, наприклад рослин у теплицях, птахів та тварин у тваринництві, так і в медичній практиці, наприклад фототерапії з використанням апаратів для фототерапії, які можуть бути використані для реабілітації, лікування або профілактики широкого спектра захворювань як в умовах медичного закладу, в кабінетах сімейного лікаря або в сільських фельдшерсько-акушерських пунктах, так і самостійно пацієнтами в домашніх умовах. Відомі фототерапевтичні апарати Коробова А. - Коробова В. серії "Барва" [1], які виконані у вигляді гнучких фотонних матриць з використанням світлодіодів. Лінійка зазначених апаратів має фіксовану за кількістю встановлених на них світлодіодів, яка сягає від 24 "БарваФлекс/24ФМ" до 768 одиниць "Барва-Флекс/ПХ(8СД)-768". Недоліком зазначених аналогів є фіксована кількість встановлених на матриці світлодіодів, що призводить до фіксованих розмірів самої матриці та кількість встановлених на ній світлодіодів, а також складність конструкції, пов'язана з забезпеченням живлення всіх світлодіодів, встановлених на ній. За прототип прийнято відомий світлотерапевтичний апарат серії "Тера Фот" [2] розроблений вченими НДІ "Полюс" холдингу "Швабе". Ці апарати виконані у жорсткому варіанті у вигляді жорсткого порожнього циліндра з світлодіодними лінійними матрицями всередині циліндра (АТС-01/660 та АТС-01/860 з довжиною хвиль відповідно 660 нм та 850-960 нм) та у гнучкому варіанті у вигляді гнучкої манжети з світлодіодними лінійними матрицями (АТС-02/660 та АТС02/860 з тими ж довжинами хвиль). Недоліком прототипу з жорстким варіантом виконання є відсутність можливості утворювати різні за формою просторові поверхні, а апарат у варіанті гнучкого виконання, тобто на гнучкій манжеті, має можливість утворювати криволінійну поверхню тільки в одному напрямку, а саме по напрямку вужчої сторони матриць і не має можливості утворювати іншу за формою просторову поверхню, наприклад, з перегином у поперечному напрямку. В основу корисної моделі поставлено задачу створення світлодіодного апарату з можливістю утворювати різні за формою просторові поверхні, а саме: лінійні (одновимірні) з необхідною довжиною, плоскі (двовимірні) будь-якої необхідної форми, або просторові (тривимірні) з утворенням криволінійної поверхні, яка перегинається, при наймі, у двох взаємно перпендикулярних напрямках. Поставлена задача вирішується тим, що світлодіодний апарат, що містить світлодіодні матриці, встановлені на гнучкій манжеті, та джерело живлення світлодіодів у відповідності до корисної моделі виконаний у вигляді окремих світлодіодних матриць, кожна з яких має корпус, що складається з основи та кришки. На основі корпусу матриці встановлено світлодіодний кластер утворений еквідистантно розташованими світлодіодами який має контактні групи. Кришка корпусу виконана з прозорого для оптичного випромінювання матеріалу. В кожній боковій стінці основи корпусу виконані вікна для встановлення гнучких з'єднувальних елементів, які являють собою елементи механічного (для матриць) та електричного (для кластерів) з'єднання. Гнучкі з'єднувальні елементи з обох боків мають електрично поєднані між собою контактні групи, які у змонтованому вигляді світлодіодного апарату з'єднуються з контактними групами кластерів та джерелом живлення. Світлодіодні матриці можуть бути розташовані лінійно (одновимірне) з необхідною довжиною, а у площині (двовимірне) будь-якої необхідної форми, або у просторі (тривимірне) з утворенням криволінійної поверхні. Суть корисної моделі пояснюють графічні матеріали, де наведено: на фіг. 1 - принципова схема світлодіодного апарату, на фіг. 2 - світлодіодний кластер, на фіг. 3 - корпус матриці з основою та кришкою, на фіг. 4 - гнучкий з'єднувальний елемент (вид по стрілки "Б" з фіг. 5), на фіг. 5 - переріз по "А-А" з фіг. 4 гнучкого з'єднувального елемента, на фіг. 6 - лінійне (одномірне) розташування світлодіодних матриць по схемі "XI", на фіг. 7 - двомірне розташування світлодіодних матриць по схемі "ХУ", на фіг. 8 - (тривимірне) розташування світлодіодних матриць з утворенням криволінійної поверхні, на фіг. 9 - заглушка вікна основи корпусу матриці. Світлодіодний апарат має у своєму складі світлодіодні матриці 1 фіг. 1, кожна з яких має корпус фіг. 3, який складається з основи 2 та кришки 11. Кришка 11 виконана з прозорого для оптичного випромінювання матеріалу. Світлодіодний кластер фіг. 2 утворений еквідистантно розташованими світлодіодами 4, змонтованими на платі 3. Світлодіодний кластер з усіх боків має контактні групи 5. Світлодіодний кластер встановлений на основі 2 корпусу матриці 1. У основі 2 корпусу матриці фіг. 3 в кожній його боковій стінці виконані вікна 6 для встановлення гнучких з'єднувальних елементів 7 фіг. 1, 4 та 5, які з обох боків мають заглибини 9 у відповідності до профілю вікна 6 фіг. 3 основи 2 корпусу матриці. Крім цього гнучкі з'єднувальні елементи 7 фіг. 1, 4 та 5 з обох боків мають контактні групи 8 та їх електричні поєднувачі 10. Світлодіодні матриці 1 можуть бути розташовані лінійно фіг. 6 (одновимірне розташування) з 1 UA 123114 U 5 10 15 20 25 30 35 40 45 необхідною довжиною, тобто по схемі "XI", або можуть мати розташування у площині (двовимірне) фіг. 7, тобто по схемі "ХУ" будь-якої необхідної форми з можливістю перегину як по лінії "А-А", так і у взаємно перпендикулярному напрямку, тобто по лінії "Б-Б" фіг. 7, або у просторі (тривимірне) фіг. 8. Світлодіодний апарат працює наступним чином. В залежності від схеми реабілітації, лікування або профілактики захворювання визначають схему налагоджування апарату, а саме визначаються зі схемою розташування світлодіодних матриць 1, тобто складають світлодіодний апарат по схемі "XI" - лінійне розташування з необхідною кількістю "X" матриць по довжині фіг. 6, або по схемі "ХУ" з необхідною кількістю матриць як по довжині - вісь "X" так і по ширині апарату - вісь "У" фіг. 7. Просторове розташування світлодіодних матриць 1, з утворенням криволінійної поверхні досягається перегином двовимірно розташованих у площині світлодіодних матриць 1 складених по схемі "ХУ" як по лінії "А-А", так і у взаємно перпендикулярному напрямку, тобто по лінії "Б-Б" фіг. 7 з утворенням у просторі криволінійної поверхні необхідної форми фіг. 8. Після визначення схеми налагоджування апарату виконують його складання. Для цього у вікна 6 корпусу основи 2 матриці 1 встановлюють гнучкі з'єднувальні елементи 7 заводячи заглибини 9 у відповідності до профілю вікна 6 фіг. 3 корпусу основи 2 таким чином, що контактні групи 8 гнучких з'єднувальних елементів 7 знаходяться у нутрі корпусу основи 2. Далі встановлюють світлодіодний кластер 3, таким чином, що контактні групи 8 гнучкого з'єднувального елемента 7 у змонтованому вигляді світлодіодного апарату з'єднуються з контактними групами 5 кластерів 3 та джерелом живлення 12 фіг. 1. Після встановлення світлодіодного кластера на основу 2 корпусу матриці її закривають кришкою 11, яка виконана з прозорого для оптичного випромінювання матеріалу. Таким чином складають усю необхідну кількість матриць 1 для визначеної схеми апарату. При цьому на крайніх матрицях, де відсутня суміжна матриця, у вільне вікно 6 основи 2 корпусу встановлюють заглушки 13 фіг. 9 заглибиною 14 у відповідності до профілю вікна 6 основи 2 корпусу матриці. В основу реабілітації, лікування або профілактики захворювання з використанням запропонованого світлодіодного апарату покладено терапевтичну дію світла, засновану на його здатності надавати потужну регулюючу дію на головну фізіологічну ланку життєдіяльності організму - мікроциркуляцію крові та лімфи [1, 3]. Під дією квантів видимого спектра світла, енергія яких сягає від 1,63 ев., на межі довгохвильового видимого світла з довжиною хвилі 760 нм. до 3,1 ев. на межі короткохвильового видимого світла з довжиною хвилі у 400 нм. Запропонована конструкція світлодіодного апарату є промислово придатною і дозволяє вирішити поставлену задачу корисної моделі, а саме створення світлодіодного апарату з можливістю утворювати різні за формою просторові поверхні - лінійні (одновимірні) з необхідною довжиною, плоскі (двовимірні) будь-якої необхідної форми, або просторові (тривимірні) з утворенням криволінійної поверхні, яка перегинається принаймні у двох взаємно перпендикулярних напрямках. В джерелах інформації технічного рішення з аналогічними ознаками авторами не виявлено, тому просимо надати правовий захист запропонованому рішенню. Джерела інформації: 1. Фототерапевтичні апарати Коробова А. - Коробова В. серії "Барва" науково-популярне видання /А.М. Коробов, В.А. Коробов, Т.О. Лісна. -X.: ХНУ імені В.Н. Каразіна. 2015. - 176 с. 2. Інтер ресурс Rostec.ru>news/4518204 Світлотерапевтичний апарат серії "Тера Фот", розроблений вченими НДІ "Полюс" холдінгу "Швабе". 3. Конев С.В. Фотобиология /С.В. Конев, И.Д. Волотовский. - Минск: Издательство БГУ им. В.И. Ленина, 1979. - 383 с. 2 UA 123114 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Світлодіодний апарат, що містить світлодіодні матриці, встановлені на гнучкій манжеті та джерело живлення світлодіодів, який відрізняється тим, що світлодіодний апарат виконаний у вигляді окремих світлодіодних матриць, кожна з яких має корпус, що складається з основи та кришки, при цьому на основі корпусу матриці встановлено світлодіодний кластер, утворений еквідистантно розташованими світлодіодами і який має контактні групи, а кришка корпусу виконана з прозорого для оптичного випромінювання матеріалу, а в кожній боковій стінці основи корпусу виконані вікна для встановлення гнучких з'єднувальних елементів, які являють собою елементи механічного (для матриць) та електричного (для кластерів) з'єднання, при цьому гнучкі з'єднувальні елементи з обох боків мають електрично поєднані між собою контактні групи для з'єднання у змонтованому вигляді світлодіодного апарату з контактними групами кластерів або джерелом живлення, крім того світлодіодні матриці можуть бути розташовані лінійно (одновимірно) з необхідною довжиною, або у площині (двомірно) будь-якої необхідної форми, або у просторі (тримірно) з утворенням криволінійної поверхні, а світлодіодні кластери містять набір світлодіодів, які випромінюють світло в наперед заданих спектральних діапазонах. 3 UA 123114 U 4 UA 123114 U 5 UA 123114 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
