Направляюче ребро для осьового вентилятора

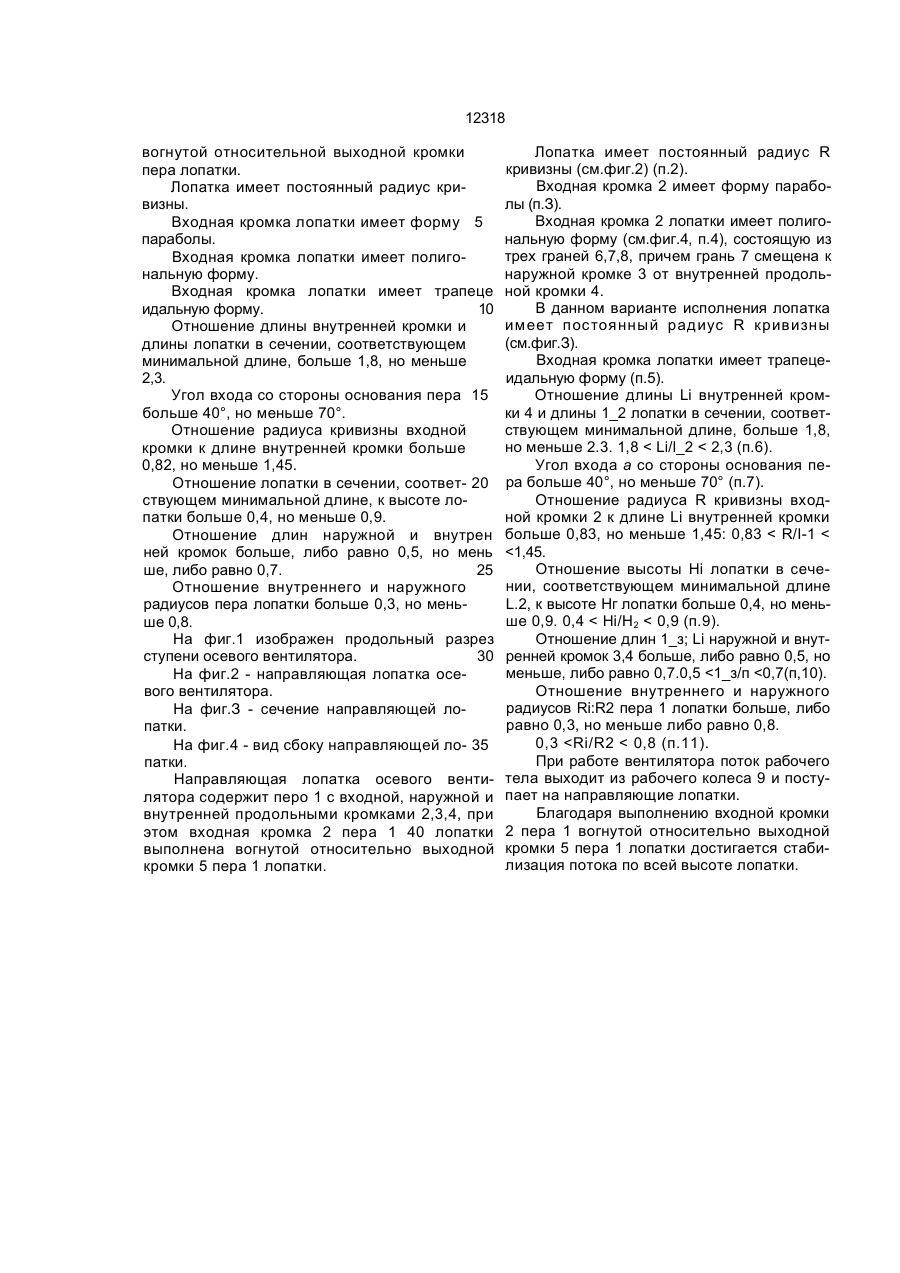

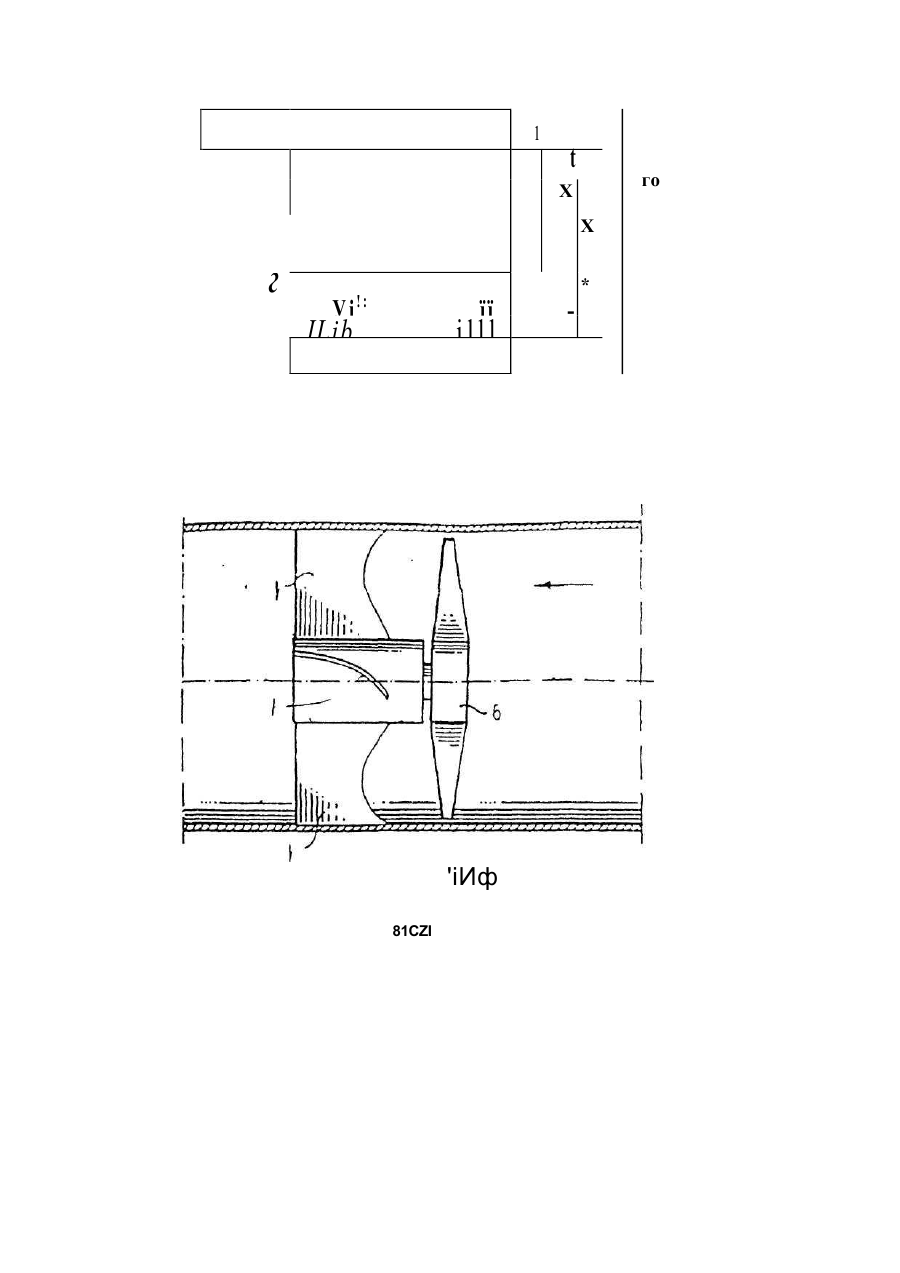

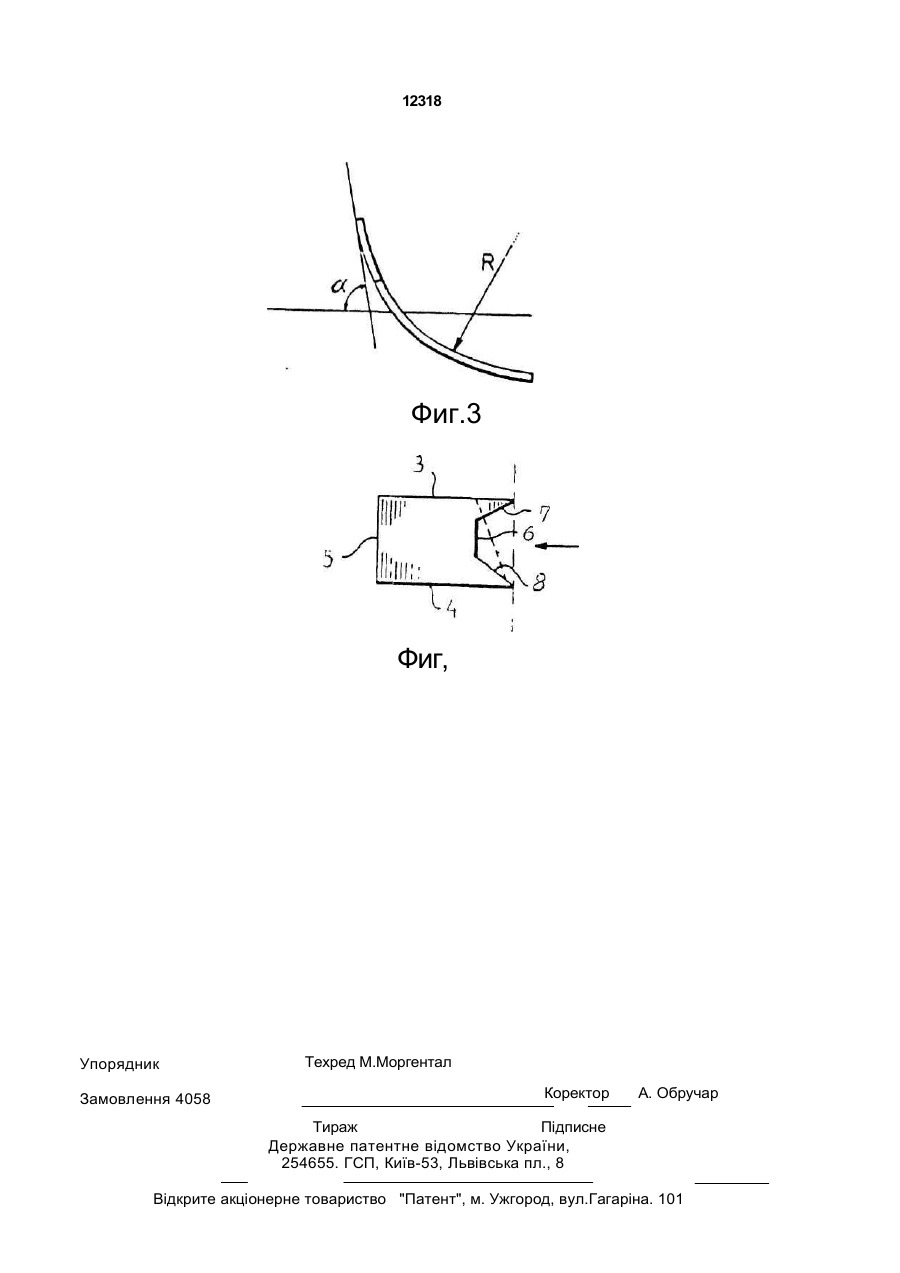

1. Направляющая лопатка осевого вен тилятора, содержащая перо с входной, на ружной и внутренней продольными кромками, о т л и ч а ю щ а я с я тем, что входная кромка пера лопатки выполнена вогнутой относительно выходной кромки пе ра лопатки. 2. Лопатка по п.1,о т л и ч а ю щ а я с я тем, что лопатка имеет постоянный радиус кривизны. 3. Лопатка по п.2, о т л и ч а ю щ а я с я тем, что входная кромка имеет форму пара болы. 4. Лопатка по п.1,о т л и ч а ю щ а я с я тем, что входная кромка имеет полигональ ную форму. Изобретение относится к области вентиляторостроения, в частности к направляющим лопаткам осевых вентиляторов. Известна направляющая лопатка осевого вентилятора, содержащая перо с входной, наружной и внутренней кромками [1]. Недостаток заключается в низком КПД вентилятора из-за потерь энергии на вихре 5. Лопатка по п.1,о т л и ч а ю щ а я с я тем, что входная кромка имеет трапецеи дальную форму. 6. Лопатка по пп.2 -5, о т л и ч а ю щ а я с я тем, что отношение длины внутренней кромки и длины лопатки в сечении, соответ ствующем минимальной длине, больше 1,8, но меньше 2,3. 7. Л оп атка п о пп . 1 -6, отл ичающ зя с я тем, что угол входа со стороны основания пера больше 40°, но меньше 70°. 8. Лопатка попп.2-7, о т л и ч а ю щ а я с я тем, что отношение радиуса кривизны входной кромки к длине внутренней кромки больше 0,83, но меньше 1,45. 9. Лопатка по пп.2 -3, о т л и ч а ю щ а я с я тем, что отношение высоты лопатки в сечении, соответствующем минимальной длине, к высоте лопатки больше 0,4, но мень ше 0,9. 10. Л опа тка по пп. 1 -9, отл ичающая с я тем, что отношение длин наружной и внутренней кромок больше, либо равно 0,5,но меньше, либо равно 0,7. 11. Л опа тка по пп. 1-10, отл ичающа я с я тем, что отношение внутреннего и на ружного радиусов пера лопатки больше, или равно 0,3, но меньше, либо равно 0,8. образование возникающих при взаимодействии лопаток с натекающим потоком. Целью изобретения является повышение КПД вентилятора путем стабилизации потока по всей высоте лопатки. Указанная цель достигается тем, что входная кромка пера лопатки выполнена С > со 00 О 12318 вогнутой относительной выходной кромки пера лопатки. Лопатка имеет постоянный радиус кривизны. Входная кромка лопатки имеет форму 5 параболы. Входная кромка лопатки имеет полигональную форму. Входная кромка лопатки имеет трапеце идальную форму. 10 Отношение длины внутренней кромки и длины лопатки в сечении, соответствующем минимальной длине, больше 1,8, но меньше 2,3. Угол входа со стороны основания пера 15 больше 40°, но меньше 70°. Отношение радиуса кривизны входной кромки к длине внутренней кромки больше 0,82, но меньше 1,45. Отношение лопатки в сечении, соответ- 20 ствующем минимальной длине, к высоте лопатки больше 0,4, но меньше 0,9. Отношение длин наружной и внутрен ней кромок больше, либо равно 0,5, но мень ше, либо равно 0,7. 25 Отношение внутреннего и наружного радиусов пера лопатки больше 0,3, но меньше 0,8. На фиг.1 изображен продольный разрез ступени осевого вентилятора. 30 На фиг.2 - направляющая лопатка осевого вентилятора. На фиг.З - сечение направляющей лопатки. На фиг.4 - вид сбоку направляющей ло- 35 патки. Направляющая лопатка осевого вентилятора содержит перо 1 с входной, наружной и внутренней продольными кромками 2,3,4, при этом входная кромка 2 пера 1 40 лопатки выполнена вогнутой относительно выходной кромки 5 пера 1 лопатки. Лопатка имеет постоянный радиус R кривизны (см.фиг.2) (п.2). Входная кромка 2 имеет форму параболы (п.З). Входная кромка 2 лопатки имеет полигональную форму (см.фиг.4, п.4), состоящую из трех граней 6,7,8, причем грань 7 смещена к наружной кромке 3 от внутренней продольной кромки 4. В данном варианте исполнения лопатка имеет п остоя нный рад иус R кривизны (см.фиг.З). Входная кромка лопатки имеет трапецеидальную форму (п.5). Отношение длины Li внутренней кромки 4 и длины 1_2 лопатки в сечении, соответствующем минимальной длине, больше 1,8, но меньше 2.3. 1,8 < Li/l_2 < 2,3 (п.6). Угол входа а со стороны основания пера больше 40°, но меньше 70° (п.7). Отношение радиуса R кривизны входной кромки 2 к длине Li внутренней кромки больше 0,83, но меньше 1,45: 0,83 < R/I-1 <
