Формула / Реферат

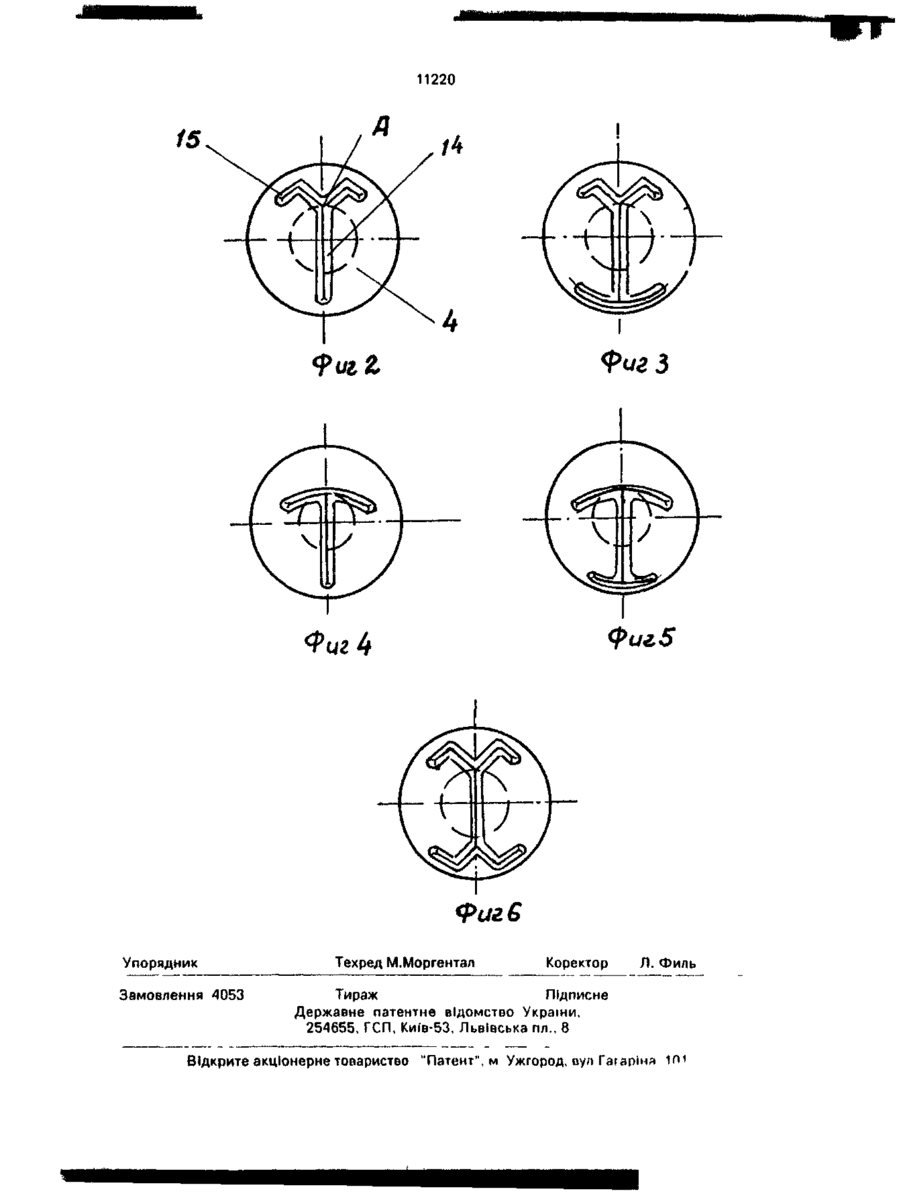

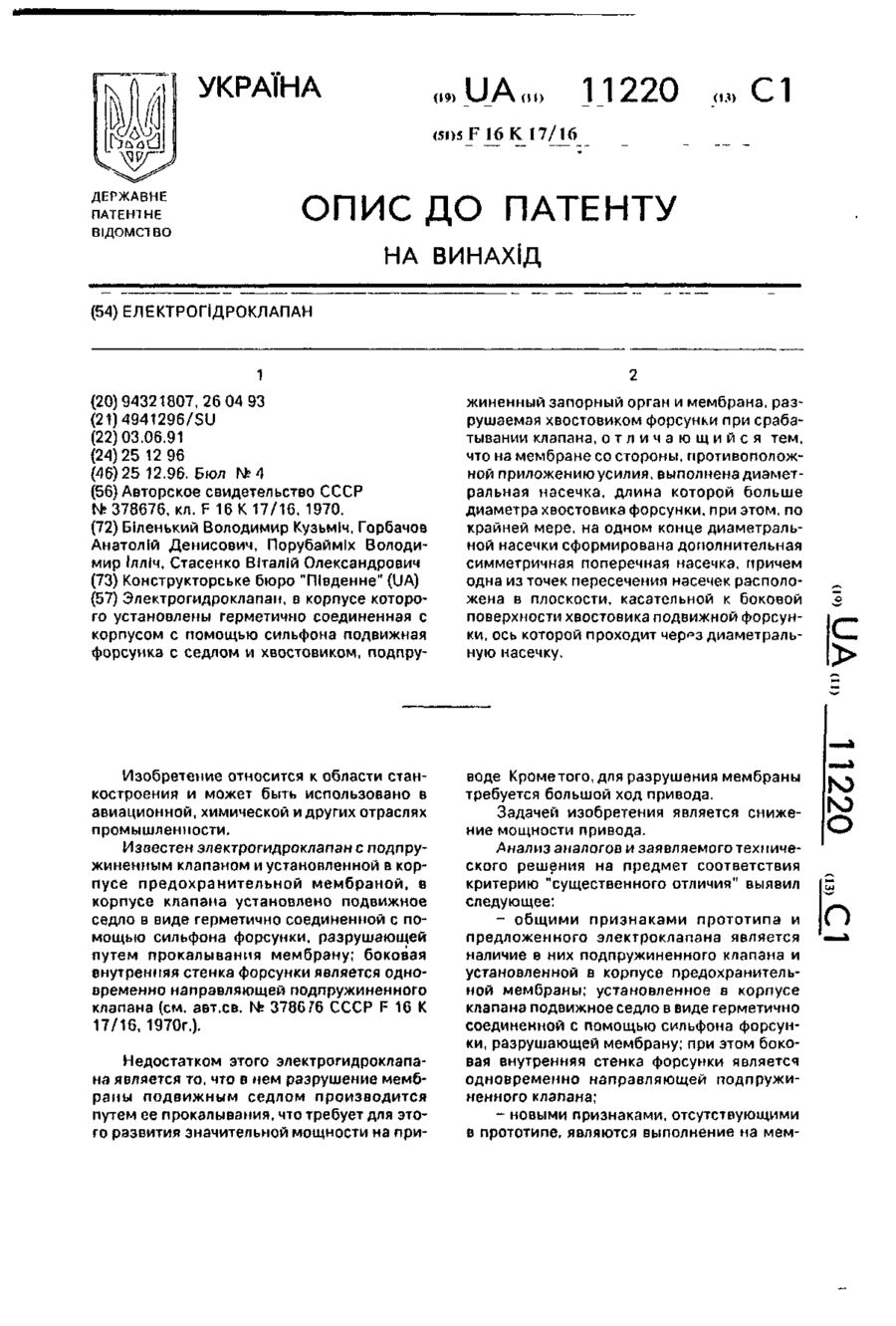

(57) Электрогидроклапан, в корпусе которого установлены герметично соединенная скорпусом с помощью сильфона подвижная форсунка с седлом и хвостовиком, подпружиненный запорный орган и мембрана, разрушаемая хвостовиком форсунки при срабатывании клапана, отличающийся тем, что на мембране со стороны, противоположной приложению усилия, выполнена диаметральная насечка, длина которой больше диаметра хвостовика форсунки, при этом, по крайней мере, на одном конце диаметральной насечки сформирована дополнительная симметричная поперечная насечка, причем одна из точек пересечения насечек расположена в плоскости, касательной к боковой поверхности хвостовика подвижной форсунки, ось которой проходит чероз диаметральную насечку.

Текст

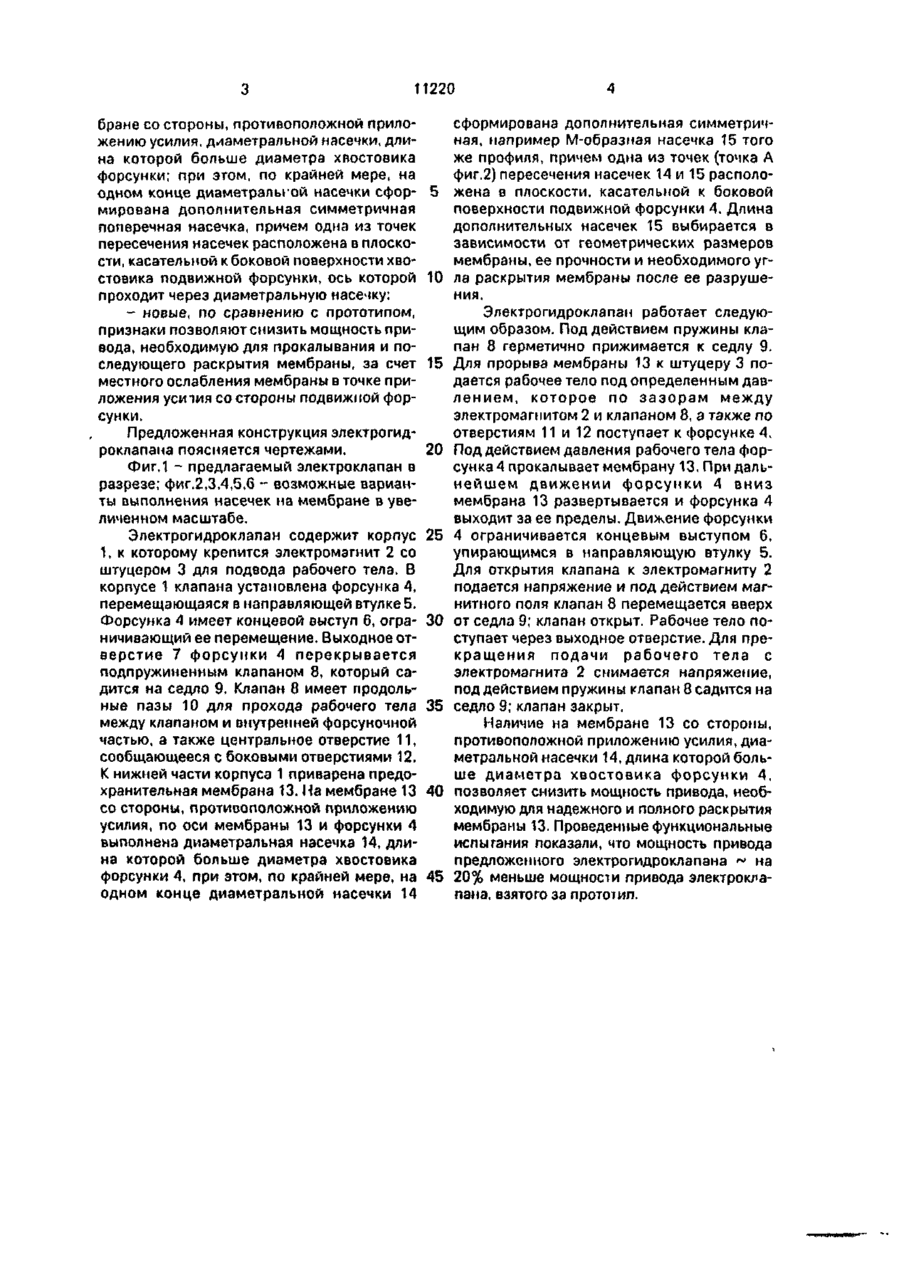

Электрогидроклапан, в корпусе которого установлены герметично соединенная с корпусом с помощью сильфона подвижная форсунка с седлом и хвостовиком, подпру жиненный запорный орган и мембрана, разрушаемая хвостовиком форсунки при срабатывании клапана, о т л и ч а ю щ и й с я тем, что на мембране со стороны, противоположной приложению усилия, выполнена диаметральная насечка, длина которой больше диаметра хвостовика форсунки, при этом, по крайней мере, на одном конце диаметральной насечки сформирована дополнительная симметричная поперечная насечка, причем одна из точек пересечения насечек расположена в плоскости, касательной к боковой поверхности хвостовика подвижной форсунки, ось которой проходит чер^з диаметральную насечку. Изобретение относится к области станкостроения и может быть использовано в авиационной, химической и других отраслях промышленности. Известен электрогидроклапан с подпружиненным клапаном и установленной в корпусе предохранительной мембраной, в корпусе клапана установлено подвижное седло в виде герметично соединенной с помощью сильфона форсунки, разрушающей путем прокалывания мембрану; боковая внутренняя стенка форсунки является одновременно направляющей подпружиненного клапана (см. авт.св. № 3786 76 СССР F 16 К 17/16, 1970г.). воде Кроме того, для разрушения мембраны требуется большой ход привода. Задачей изобретения является снижение мощности привода. Анализ аналогов и заявляемого технического решения на предмет соответствия критерию "существенного отличия" выявил следующее: - общими признаками прототипа и предложенного электроклапана является наличие в них подпружиненного клапана и установленной в корпусе предохранительной мембраны; установленное в корпусе клапана подвижное седло в виде герметично соединенной с помощью сильфона форсунки, разрушающей мембрану; при этом боковая внутренняя стенка форсунки является одновременно направляющей подпружиненного клапана; - новыми признаками, отсутствующими в прототипе, являются выполнение на мем Недостатком этого электрогидроклапана является то, что в нем разрушение мембраны подвижным седлом производится путем ее прокалывания, что требует для этого развития значительной мощности на при С > ю о о 11220 бране со стороны, противоположной приложению усилия, диаметральной насечки, длина которой больше диаметра хвостовика форсунки; при этом, по крайней мере, на одном конце диаметральгой насечки сформирована дополнительная симметричная поперечная насечка, причем одна из точек пересечения насечек расположена в плоскости, касательной к боковой поверхности хвостовика подвижной форсунки, ось которой проходит через диаметральную насечку: - новые, по сравнению с прототипом, признаки позволяют снизить мощность привода, необходимую для прокалывания и последующего раскрытия мембраны, за счет местного ослабления мембраны в точке приложения усиіия со стороны подвижной форсунки. Предложенная конструкция электрогидроклапана поясняется чертежами. Фиг.1 - предлагаемый электроклапан в разрезе; фиг.2,3,4,5,6 - возможные варианты выполнения насечек на мембране в увеличенном масштабе. Электрогидроклапан содержит корпус 1, к которому крепится электромагнит 2 со штуцером 3 для подвода рабочего тела. В корпусе 1 клапана установлена форсунка 4, перемещающаяся в направляющей втулке 5. Форсунка 4 имеет концевой выступ 6, ограничивающий ее перемещение. Выходное отверстие 7 форсунки 4 перекрывается подпружиненным клапаном 8, который садится на седло 9. Клапан 8 имеет продольные пазы 10 для прохода рабочего тела между клапаном и внутренней форсуночной частью, а также центральное отверстие 11, сообщающееся с боковыми отверстиями 12. К нижней части корпуса 1 приварена предохранительная мембрана 13. На мембране 13 со стороны, противоположной приложению усилия, по оси мембраны 13 и форсунки 4 выполнена диаметральная насечка 14, длина которой больше диаметра хвостовика форсунки 4, при этом, по крайней мере, на одном конце диаметральной насечки 14 5 10 15 20 25 30 35 40 45 сформирована дополнительная симметричная, например М-образная насечка 15 того же профиля, причем одна из точек (точка А фиг.2) пересечения насечек 14 и 15 расположена в плоскости, касательной к боковой поверхности подвижной форсунки 4. Длина дополнительных насечек 15 выбирается в зависимости от геометрических размеров мембраны, ее прочности и необходимого угла раскрытия мембраны после ее разрушения. Электрогидроклапан работает следующим образом. Под действием пружины клапан 8 герметично прижимается к седлу 9. Для прорыва мембраны 13 к штуцеру 3 подается рабочее тело под определенным давлением, которое по з а з о р а м между электромагнитом 2 и клапаном 8, а также по отверстиям 11 и 12 поступает к форсунке 4. Под действием давления рабочего тела форсунка 4 прокалывает мембрану 13. При дальнейшем д в и ж е н и и ф о р с у н к и 4 в н и з мембрана 13 развертывается и форсунка 4 выходит за ее пределы. Движение форсунки 4 ограничивается концевым выступом 6, упирающимся в направляющую втулку 5. Для открытия клапана к электромагниту 2 подается напряжение и под действием магнитного поля клапан 8 перемещается вверх от седла 9; клапан открыт. Рабочее тело поступает через выходное отверстие. Для лре~ к р а щ е н и я подачи рабочего тела с электромагнита 2 снимается напряжение, под действием пружины клапан 8 садится на седло 9; клапан закрыт. Наличие на мембране 13 со стороны, противоположной приложению усилия, диаметральной насечки 14, длина которой больше диаметра хвостовика форсунки 4, позволяет снизить мощность привода, необходимую для надежного и полного раскрытия мембраны 13. Проведенные функциональные испытания показали, что мощность привода предложенного электрогидроклапана ~ на 20% меньше мощности привода электроклапана, взятого за прототип. £l оггц 11220 Фиг 3 фиг 5 Фиг Є Упорядник Замовлення 4053 Техред М.Моргентал Коректор Л. Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород, оуп Гагаріиа 10і

Дивитися

Додаткова інформація

Назва патенту англійською

Electro-hydro valve

Автори англійською

Bilenkyi Volodymyr Kuzmych, Horbachov Anatolii Denysovych, Porubaimikh Volodymyr Illich, Stasenko Vitalii Oleksandrovych

Назва патенту російською

Электрогидроклапан

Автори російською

Беленький Владимир Кузьмич, Горбачев Анатолий Денисович, Порубаймих Владимир Ильич, Стасенко Виталий Александрович

МПК / Мітки

МПК: F16K 17/02

Мітки: електрогідроклапан
