Лопасть вітроколеса
Формула / Реферат
(57) 1. Лопасть ветроколеса, содержащая полое перо с боковыми поверхностями, входной и выходной кромками, отличающаяся тем, что она снабжена полуцилиндрической перемычкой, одна из боковых поверхностей имеет длину от входной кромки до зоны максимальной толщины пера, а ее конец соединен с другой боковой поверхностью перемычкой, установленной выпуклостью к входной кромке.
2. Лопасть по п. 1,отличающаяся тем, что перемычка имеет радиус не меньше половины максимальной толщины пера.
Текст

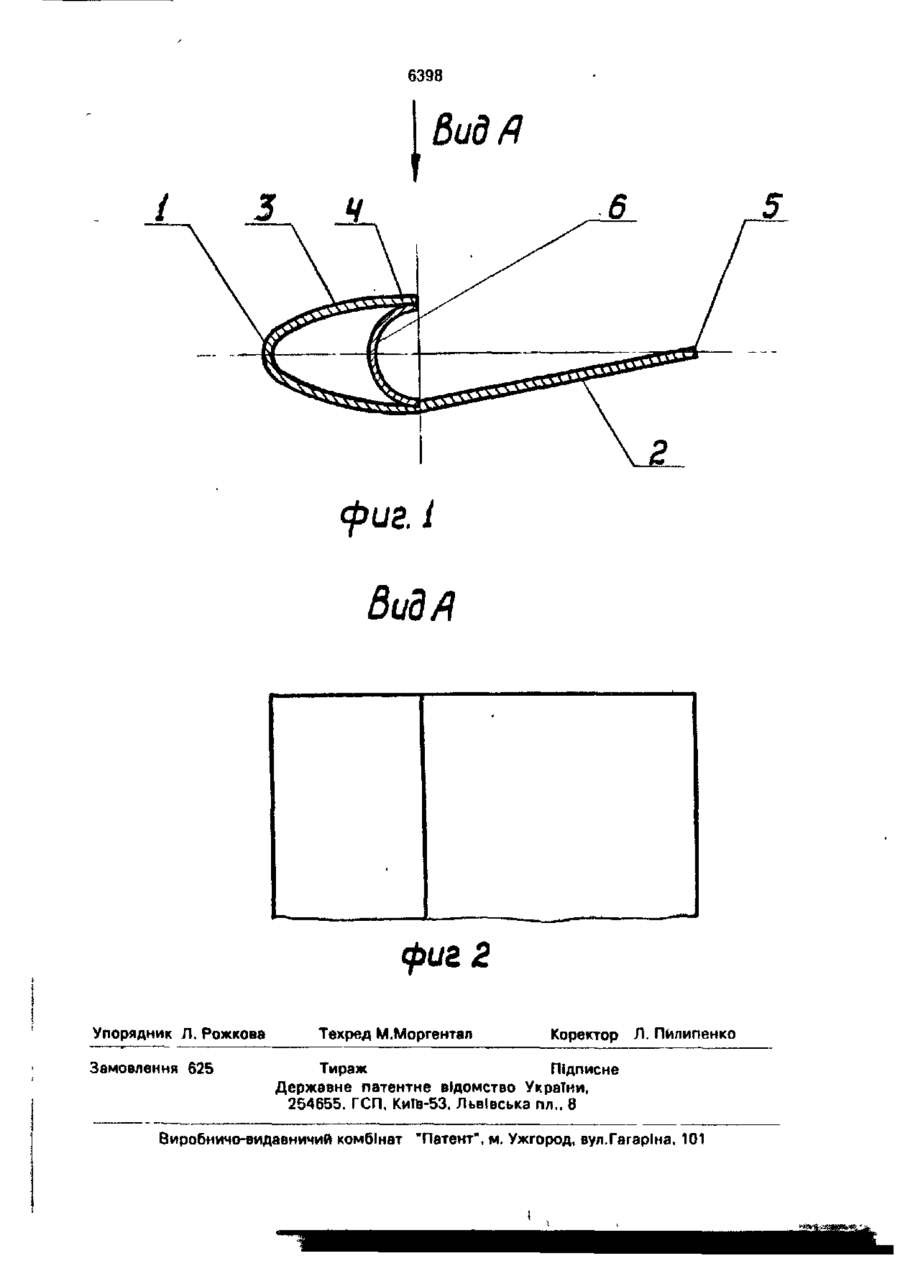

1. Лопасть ветроколеса, содержащая полое перо с боковыми поверхностями, вход ной и выходной кромками, о т л и ч а ю щ а я с я тем, что она снабжена полуцилиндрической перемычкой, одна из боковых поверхностей имеет длину от входной кромки до зоны максимальной толщины пера, а ее конец соединен с другой боковой поверхностью перемычкой, установленной выпуклостью к входной кромке. 2. Лопасть по п. 1 , о т л и ч а ю щ а я с я тем, что перемычка имеет радиус не меньше половины максимальной толщины пера. С > Изобретение относится к ветроэнергетике, в частности, к ортогональным ветродвигателям. Известна лопасть ветроколеса, содержащая полое перо с боковыми поверхностями, входной и выходной кромками [1]. Недостатком данной конструкции является невысокая надежность. Цель изобретения - повышение надежности. Поставленная цель достигается тем, что лопасть ветроколеса, содержащая полое перо с боковыми поверхностями, входной и выходной кромками, снабжена полуцилиндрической перемычкой, одна из боковых поверхностей имеет длину от входной кромки до зоны максимальной толщины пера, а ее конец соединен с другой боковой поверхностью перемычкой, установленной выпуклостью к входной кромке. При этом перемычка имеет радиус не меньше половины максимальной толщины пера. На фиг. 1 приведен профиль лопасти; на фиг. 2 - вид А на фиг. 1. Лопасть содержит закругленную входную кромку 1, полое перо с боковыми поверхностями, одна из которых представляет полнопротяженный аэродинамический профиль 2, а другая Этакого же профиля, но с длиной от входной кромки до зоны 4 максимальной толщины пера. Незамкнутая область заканчивается на выходной кромке 5 В полости пера установлена выпуклостью к входной кромке 1 полуцилиндрическая перемычка 6, соединяющая конец укороченной боковой поверхности 3 с полнопротяженной боковой поверхностью 2. Минимальный радиус перемычки 6 равен половине толщины пера в месте соединения. Лопасти, установленные на ротор ветродвигателя, при действии ветрового потока обеспечивают самозапуск и работу ветродвигателя при различных числах Рейнольдса. Воздушный поток, попадая в "ловушку", отдает ей свою кинетическую энергию. 00 о 6398 Вид і .і Вид А фиг 2 Упорядник Л. Рожкова Замовлення 625 Техред М.Моргентал Коректор Л. Пйлипенко Тираж Підписне Державне патентне відомство УкраТни, 254655. ГСП, КиІВ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюBlade of windwheel
Автори англійськоюRozhkova Liudmyla Heorhiivna
Назва патенту російськоюЛопасть ветроколеса
Автори російськоюРожкова Людмила Георгиевна
МПК / Мітки
МПК: F03D 1/06
Мітки: вітроколеса, лопасть
