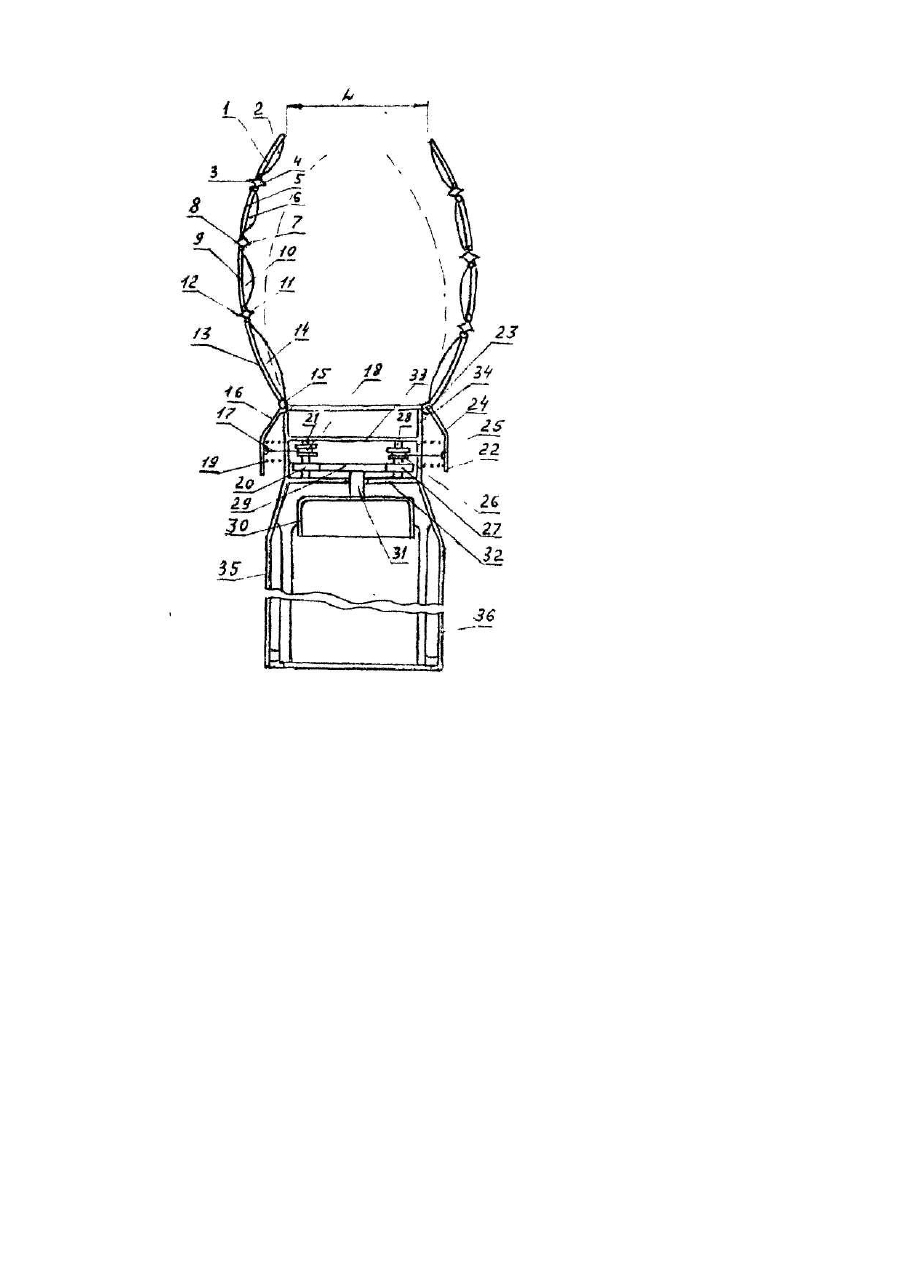

Искусственная кисть, включающая корпус, искусственные пальцы и механизм управления протезом, отличающаяся тем, что механизм уп­равления протезом выполнен в виде блока шесте­рен рабочей и двух сателитных, при этом рабочая шестерня снабжена культеприемником, а сателитные имеют барабаны, на которых намотаны мягкие канатики с противоположными направлениями навивки, свободные концы которых соединены с управляющими подпружиненными плечами рыча­гов, а исполнительные плечи этих рычагов выпол­нены в виде искусственных пальцев, имеющих подпружиненные фаланги заданной жесткости, при этом корпус протеза снабжен шинами для за­крепления протеза на относительно неподвижной части руки или плеча.

Текст

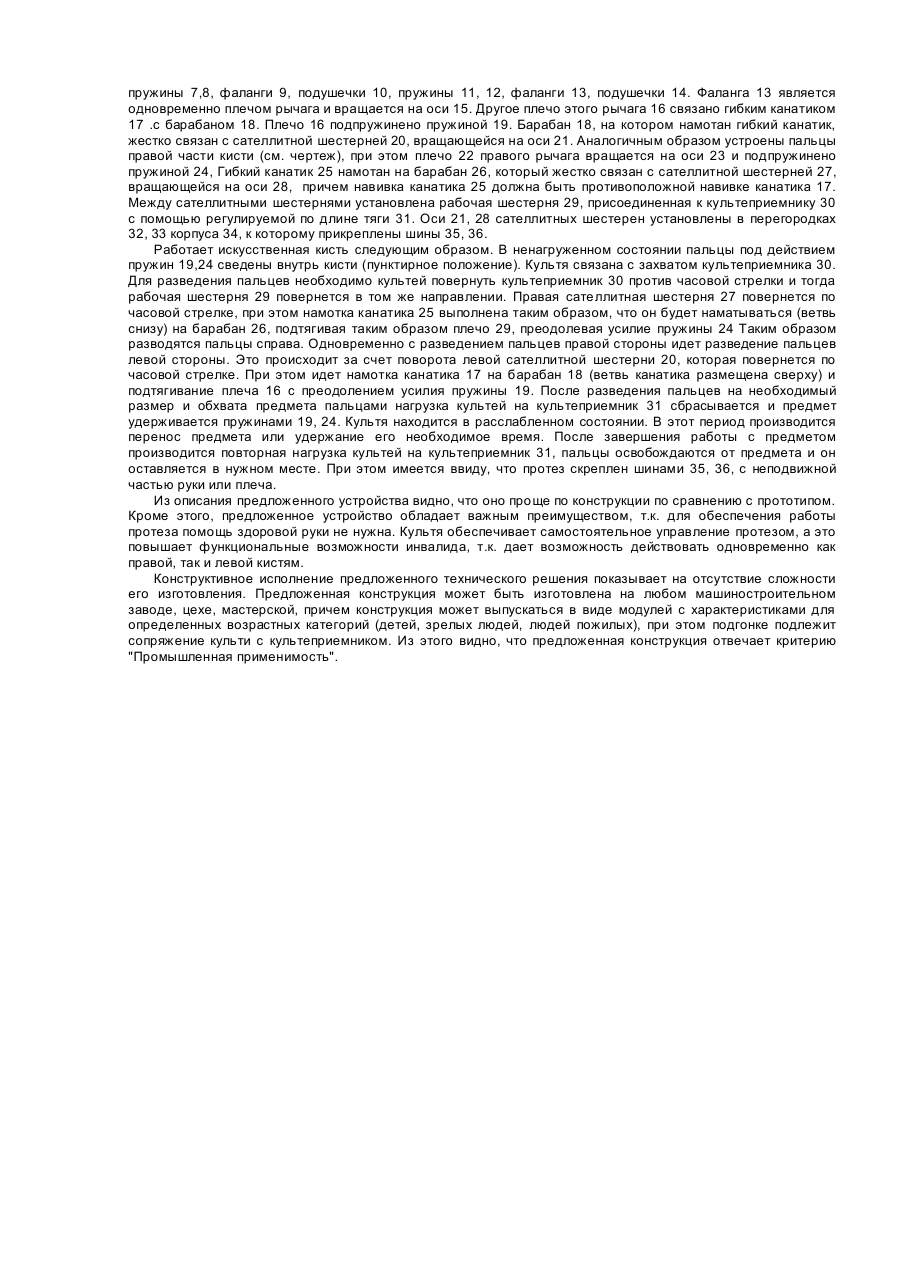

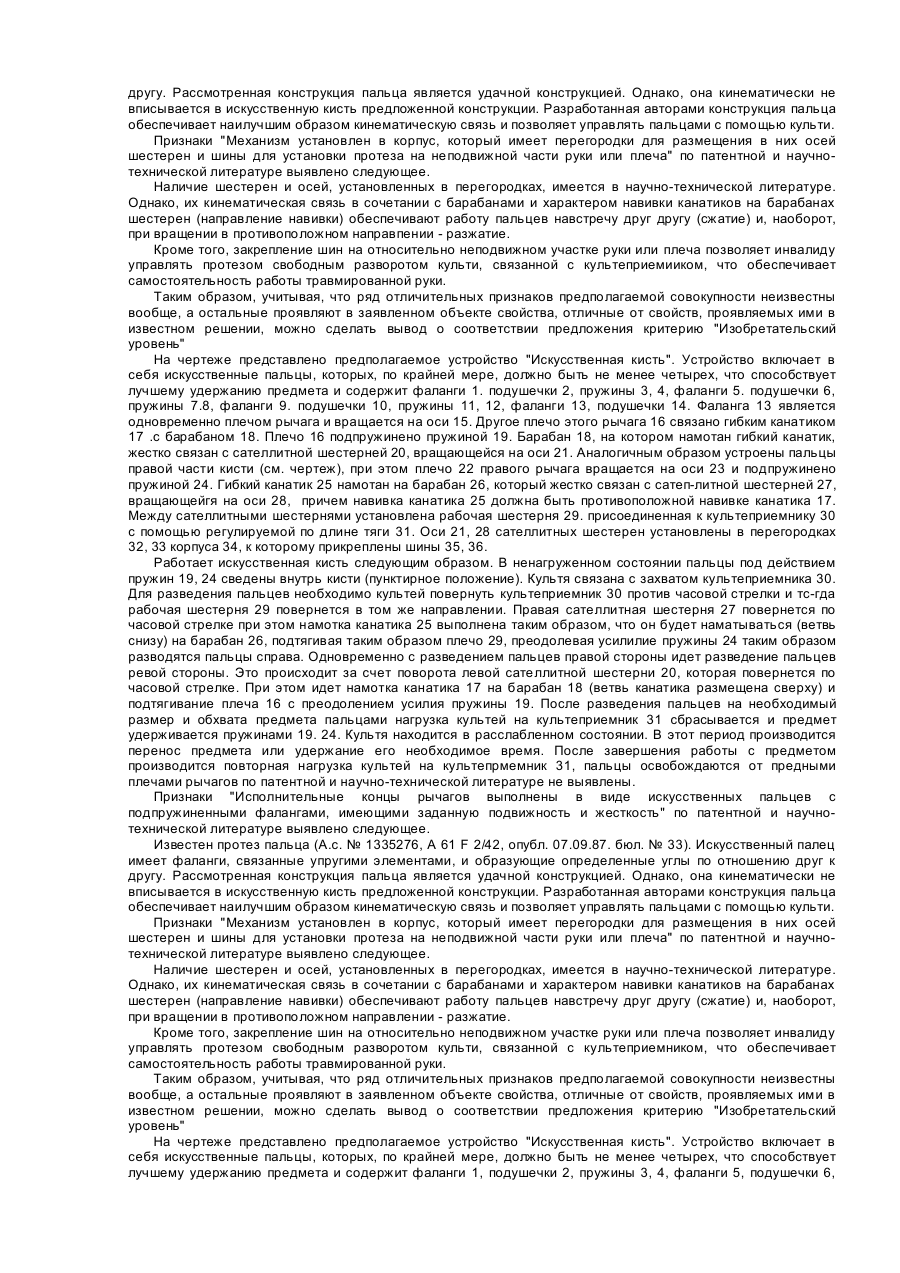

Изобретение относится к медицине и предназначено для восстановления функциональных возможностей человека при утрате кисти. Известен протез кисти (А.с. № 1253643, А 61 F 2/54, опубл. 30.08.86 г., бюл. № 32). Протез состоит из неподвижной части, у которой имеется вырез для ввода культи. Верхняя часть - подвижная благодаря шарниру, скрепляющему ее с неподвижной частью. Подвижная часть подтянута к неподвижной с помощью резиновых полос. Для отведения подвижной части протеза необходимо продвинуть пястную кость вперед для преодоления упругих сил резины. Чтобы это произвести необходимо придерживать неподвижную часть протеза упором о неподвижный предмет либо здоровой рукой. При захвате предмета пястная кость отводится в исходное положение, для чего необходимо также придерживать протез здоровой рукой. Основными недостатками рассмотренного технического решения являются: - сложность обеспечения захвата предмета, выраженная необходимостью использования здоровой руки; - ненадежность удержания предмета из-за несовершенства элементов захвата и нестабильности силы захвата относительно оси поворота подвижного элемента; - ненадежность удержания протеза культей в вырезе проксимального края приемной ГИЛЬЗЫ. Известна искусственная кисть (А.с. № 1904811, А 61 F 2/54). Конструкция этой кисти наиболее близка к предложенной, поэтому используется авторами в качестве прототипа. Искусственная кисть включает в себя искусственные пальцы, представляющие собой однозвенный рычаг с осью поворота, размещенной на корпусе искусственной кисти. Внутри корпуса имеется рычажно-храповые механизмы, пружины для отвода пальцев, клинья, тяговые нити и множество других элементов, составляющих кинематическую схему искусственной кисти. Недостатки прототипа: - сложность кинематической схемы механизма; - необходимость использования в управлении здоровой руки; - сложность регулировки величины захвата на требуемый размер; - трудность управления работой рычаж-но-храпового механизма; - снижение функциональных возможностей инвалида из-за трудности управления протезом, - низкая эффективность захвата из-за несовершенства конструкции искусственных пальцев. В основу изобретения поставлена задача усовершенствования искусственной кисти путем обеспечения надежности управления протезом, уменьшения нагрузки на культю в процессе удержания предмета, обеспечения надежности захвата предмета при сохранении простоты конструкции и освобождения здоровой руки от управления работой протезом, позволяющим расширить функциональные возможности инвалида. Задачи разработки протеза кисти обеспечены тем, что механизм протеза выполнен в "виде блока шестерен рабочей и двух сателлитных, при этом рабочая шестерня снабжена культеприемником, а сателлитные имеют барабаны, на которых намотаны мягкие канатики с противоположными направлениями навивки, свободные концы ко-торых соединены с управляющими подпружиненными плечами рычагов, причем исполнительные плечи этих рычагов выполнены β виде искусственных пальцев, имеющих подпружиненные фаланги заданной жесткости: при этом корпус протеза снабжен шинами для закрепления протеза на относительно неподвижной части руки или плеча. Выполнение задач обеспечено новой совокупностью признаков. Новая совокупность объясняется следующим. В прототипе раскрытие пальцев производится с помощью храпового механизма, при этом силовым приводом является пружина. Для запуска пружины необходимо надавить на шток храпового механизма, а это можно осуществить либо здоровой рукой, либо надавливая шток на твердый предмет. Это снижает общие функциональные возможности рук и снижает работоспособность инвалида. Для возврата в исходное положение необходимо переключить защелку храпового механизма, а это можно сделать опятьтаки здоровой рукой. Такое положение усложняет управление работой кисти и сужает функциональные возможности инвалида. По сравнению с аналогом конструкция прототипа более совершенна, т.к. имеет захваты шарнирного типа, а также механизм управления захватами. Однако вышеуказанные недостатки прототипа снижают эффективность его применения. В предложенном техническом решении недостатки прототипа снимаются, т.к. в этом механизме культя справляется с управлением операции захвата предмета, не прибегая к помощи здоровой руки. Культя в процессе удержания предмета не нагружена, поэтому процесс переноса предмета во времени может значительно быть увеличен, что очень важно для инвалида. Кроме того, в прототипе элементы захвата (пальцы) по сравнению с предложенным техническим решением более грубы и несовершенны, тогда как в предложенной конструкции используются более упругие элементы, обеспечивающие более надежный захват предметов произвольной формы. Учитывая новые конструктивные особенности предложенного технического решения можно сделать вывод, что оно отвечает критерию "Новизна". Для установления соответствия заявляемого объекта критерию "Изобретательский уровень" был проведен поиск и анализ решений содержащих отличительные признаки предложенной совокупности. В результате анализа было установлено следующее. Признаки "Механизм выполнен в виде блока шестерен рабочей и двух сателлитных, при этом рабочая шестерня снабжена культеприемником, а сателлитные имеют барабаны, на которых намотаны мягкие канатики с противоположными направлениями навивки, свободные концы которых соединены с управляющими подпружиненными плечами рычагов" по патентной и научно-технической литературе не выявлены. Признаки "Исполнительные концы рычагов выполнены в виде искусственных пальцев с подпружиненными фалангами, имеющими заданную подвижность и жесткость" по патентной и научнотехнической литературе выявлено следующее. Известен протез пальца (А.с. № 1335276, А 61 F 2/42, опубл. 07.09.87, бюл. №33). Искусственный палец имеет фаланги, связанные упругими элементами, и образующие определенные углы по отношению друг к другу. Рассмотренная конструкция пальца является удачной конструкцией. Однако, она кинематически не вписывается в искусственную кисть предложенной конструкции. Разработанная авторами конструкция пальца обеспечивает наилучшим образом кинематическую связь и позволяет управлять пальцами с помощью культи. Признаки "Механизм установлен в корпус, который имеет перегородки для размещения в них осей шестерен и шины для установки протеза на неподвижной части руки или плеча" по патентной и научнотехнической литературе выявлено следующее. Наличие шестерен и осей, установленных в перегородках, имеется в научно-технической литературе. Однако, их кинематическая связь в сочетании с барабанами и характером навивки канатиков на барабанах шестерен (направление навивки) обеспечивают работу пальцев навстречу друг другу (сжатие) и, наоборот, при вращении в противоположном направпении - разжатие. Кроме того, закрепление шин на относительно неподвижном участке руки или плеча позволяет инвалиду управлять протезом свободным разворотом культи, связанной с культеприемииком, что обеспечивает самостоятельность работы травмированной руки. Таким образом, учитывая, что ряд отличительных признаков предполагаемой совокупности неизвестны вообще, а остальные проявляют в заявленном объекте свойства, отличные от свойств, проявляемых ими в известном решении, можно сделать вывод о соответствии предложения критерию "Изобретательский уровень" На чертеже представлено предполагаемое устройство "Искусственная кисть". Устройство включает в себя искусственные пальцы, которых, по крайней мере, должно быть не менее четырех, что способствует лучшему удержанию предмета и содержит фаланги 1. подушечки 2, пружины 3, 4, фаланги 5. подушечки 6, пружины 7.8, фаланги 9. подушечки 10, пружины 11, 12, фаланги 13, подушечки 14. Фаланга 13 является одновременно плечом рычага и вращается на оси 15. Другое плечо этого рычага 16 связано гибким канатиком 17 .с барабаном 18. Плечо 16 подпружинено пружиной 19. Барабан 18, на котором намотан гибкий канатик, жестко связан с сателлитной шестерней 20, вращающейся на оси 21. Аналогичным образом устроены пальцы правой части кисти (см. чертеж), при этом плечо 22 правого рычага вращается на оси 23 и подпружинено пружиной 24. Гибкий канатик 25 намотан на барабан 26, который жестко связан с сатеп-литной шестерней 27, вращающейгя на оси 28, причем навивка канатика 25 должна быть противоположной навивке канатика 17. Между сателлитными шестернями установлена рабочая шестерня 29. присоединенная к культеприемнику 30 с помощью регулируемой по длине тяги 31. Оси 21, 28 сателлитных шестерен установлены в перегородках 32, 33 корпуса 34, к которому прикреплены шины 35, 36. Работает искусственная кисть следующим образом. В ненагруженном состоянии пальцы под действием пружин 19, 24 сведены внутрь кисти (пунктирное положение). Культя связана с захватом культеприемника 30. Для разведения пальцев необходимо культей повернуть культеприемник 30 против часовой стрелки и тс-гда рабочая шестерня 29 повернется в том же направлении. Правая сателлитная шестерня 27 повернется по часовой стрелке при этом намотка канатика 25 выполнена таким образом, что он будет наматываться (ветвь снизу) на барабан 26, подтягивая таким образом плечо 29, преодолевая усилилие пружины 24 таким образом разводятся пальцы справа. Одновременно с разведением пальцев правой стороны идет разведение пальцев ревой стороны. Это происходит за счет поворота левой сателлитной шестерни 20, которая повернется по часовой стрелке. При этом идет намотка канатика 17 на барабан 18 (ветвь канатика размещена сверху) и подтягивание плеча 16 с преодолением усилия пружины 19. После разведения пальцев на необходимый размер и обхвата предмета пальцами нагрузка культей на культеприемник 31 сбрасывается и предмет удерживается пружинами 19. 24. Культя находится в расслабленном состоянии. В этот период производится перенос предмета или удержание его необходимое время. После завершения работы с предметом производится повторная нагрузка культей на культепрмемник 31, пальцы освобождаются от предными плечами рычагов по патентной и научно-технической литературе не выявлены. Признаки "Исполнительные концы рычагов выполнены в виде искусственных пальцев с подпружиненными фалангами, имеющими заданную подвижность и жесткость" по патентной и научнотехнической литературе выявлено следующее. Известен протез пальца (А.с. № 1335276, А 61 F 2/42, опубл. 07.09.87. бюл. № 33). Искусственный палец имеет фаланги, связанные упругими элементами, и образующие определенные углы по отношению друг к другу. Рассмотренная конструкция пальца является удачной конструкцией. Однако, она кинематически не вписывается в искусственную кисть предложенной конструкции. Разработанная авторами конструкция пальца обеспечивает наилучшим образом кинематическую связь и позволяет управлять пальцами с помощью культи. Признаки "Механизм установлен в корпус, который имеет перегородки для размещения в них осей шестерен и шины для установки протеза на неподвижной части руки или плеча" по патентной и научнотехнической литературе выявлено следующее. Наличие шестерен и осей, установленных в перегородках, имеется в научно-технической литературе. Однако, их кинематическая связь в сочетании с барабанами и характером навивки канатиков на барабанах шестерен (направление навивки) обеспечивают работу пальцев навстречу друг другу (сжатие) и, наоборот, при вращении в противоположном направлении - разжатие. Кроме того, закрепление шин на относительно неподвижном участке руки или плеча позволяет инвалиду управлять протезом свободным разворотом культи, связанной с культеприемником, что обеспечивает самостоятельность работы травмированной руки. Таким образом, учитывая, что ряд отличительных признаков предполагаемой совокупности неизвестны вообще, а остальные проявляют в заявленном объекте свойства, отличные от свойств, проявляемых ими в известном решении, можно сделать вывод о соответствии предложения критерию "Изобретательский уровень" На чертеже представлено предполагаемое устройство "Искусственная кисть". Устройство включает в себя искусственные пальцы, которых, по крайней мере, должно быть не менее четырех, что способствует лучшему удержанию предмета и содержит фаланги 1, подушечки 2, пружины 3, 4, фаланги 5, подушечки 6, пружины 7,8, фаланги 9, подушечки 10, пружины 11, 12, фаланги 13, подушечки 14. Фаланга 13 является одновременно плечом рычага и вращается на оси 15. Другое плечо этого рычага 16 связано гибким канатиком 17 .с барабаном 18. Плечо 16 подпружинено пружиной 19. Барабан 18, на котором намотан гибкий канатик, жестко связан с сателлитной шестерней 20, вращающейся на оси 21. Аналогичным образом устроены пальцы правой части кисти (см. чертеж), при этом плечо 22 правого рычага вращается на оси 23 и подпружинено пружиной 24, Гибкий канатик 25 намотан на барабан 26, который жестко связан с сателлитной шестерней 27, вращающейся на оси 28, причем навивка канатика 25 должна быть противоположной навивке канатика 17. Между сателлитными шестернями установлена рабочая шестерня 29, присоединенная к культеприемнику 30 с помощью регулируемой по длине тяги 31. Оси 21, 28 сателлитных шестерен установлены в перегородках 32, 33 корпуса 34, к которому прикреплены шины 35, 36. Работает искусственная кисть следующим образом. В ненагруженном состоянии пальцы под действием пружин 19,24 сведены внутрь кисти (пунктирное положение). Культя связана с захватом культеприемника 30. Для разведения пальцев необходимо культей повернуть культеприемник 30 против часовой стрелки и тогда рабочая шестерня 29 повернется в том же направлении. Правая сателлитная шестерня 27 повернется по часовой стрелке, при этом намотка канатика 25 выполнена таким образом, что он будет наматываться (ветвь снизу) на барабан 26, подтягивая таким образом плечо 29, преодолевая усилие пружины 24 Таким образом разводятся пальцы справа. Одновременно с разведением пальцев правой стороны идет разведение пальцев левой стороны. Это происходит за счет поворота левой сателлитной шестерни 20, которая повернется по часовой стрелке. При этом идет намотка канатика 17 на барабан 18 (ветвь канатика размещена сверху) и подтягивание плеча 16 с преодолением усилия пружины 19. После разведения пальцев на необходимый размер и обхвата предмета пальцами нагрузка культей на культеприемник 31 сбрасывается и предмет удерживается пружинами 19, 24. Культя находится в расслабленном состоянии. В этот период производится перенос предмета или удержание его необходимое время. После завершения работы с предметом производится повторная нагрузка культей на культеприемник 31, пальцы освобождаются от предмета и он оставляется в нужном месте. При этом имеется ввиду, что протез скреплен шинами 35, 36, с неподвижной частью руки или плеча. Из описания предложенного устройства видно, что оно проще по конструкции по сравнению с прототипом. Кроме этого, предложенное устройство обладает важным преимуществом, т.к. для обеспечения работы протеза помощь здоровой руки не нужна. Культя обеспечивает самостоятельное управление протезом, а это повышает функциональные возможности инвалида, т.к. дает возможность действовать одновременно как правой, так и левой кистям. Конструктивное исполнение предложенного технического решения показывает на отсутствие сложности его изготовления. Предложенная конструкция может быть изготовлена на любом машиностроительном заводе, цехе, мастерской, причем конструкция может выпускаться в виде модулей с характеристиками для определенных возрастных категорий (детей, зрелых людей, людей пожилых), при этом подгонке подлежит сопряжение культи с культеприемником. Из этого видно, что предложенная конструкция отвечает критерию "Промышленная применимость".

Дивитися

Додаткова інформація

Автори англійською

Ihnashkin Ivan Serhiiovych

Автори російською

Игнашкин Иван Сергеевич

МПК / Мітки

МПК: A61F 2/54

Мітки: кисть, штучна
