Підбирач стебел сільськогосподарських культур
Номер патенту: 6387
Опубліковано: 29.12.1994
Автори: Власенко Юрій Іванович, Горшков Анатолій Петрович, Головій Віталій Сергійович, Гончаров Григорій Іванович
Формула / Реферат
Подборщик стеблей сельскохозяйственных культур, содержащий вращающийся кожух с прорезями для подбирающих пальцев и эксцентрично установленный в нем шип кривошипа, причем пальцы смонтированы на нем посредством ступиц, отличающийся тем, что, с целью повышения долговечности и эксплуатационной надежности подборщика, ступицы пальцев установлены на шипе кривошипа посредством общей промежуточной втулки с возможностью свободного вращения относительно нее, причем втулка установлена на шине при помощи подшипников качения.
Текст

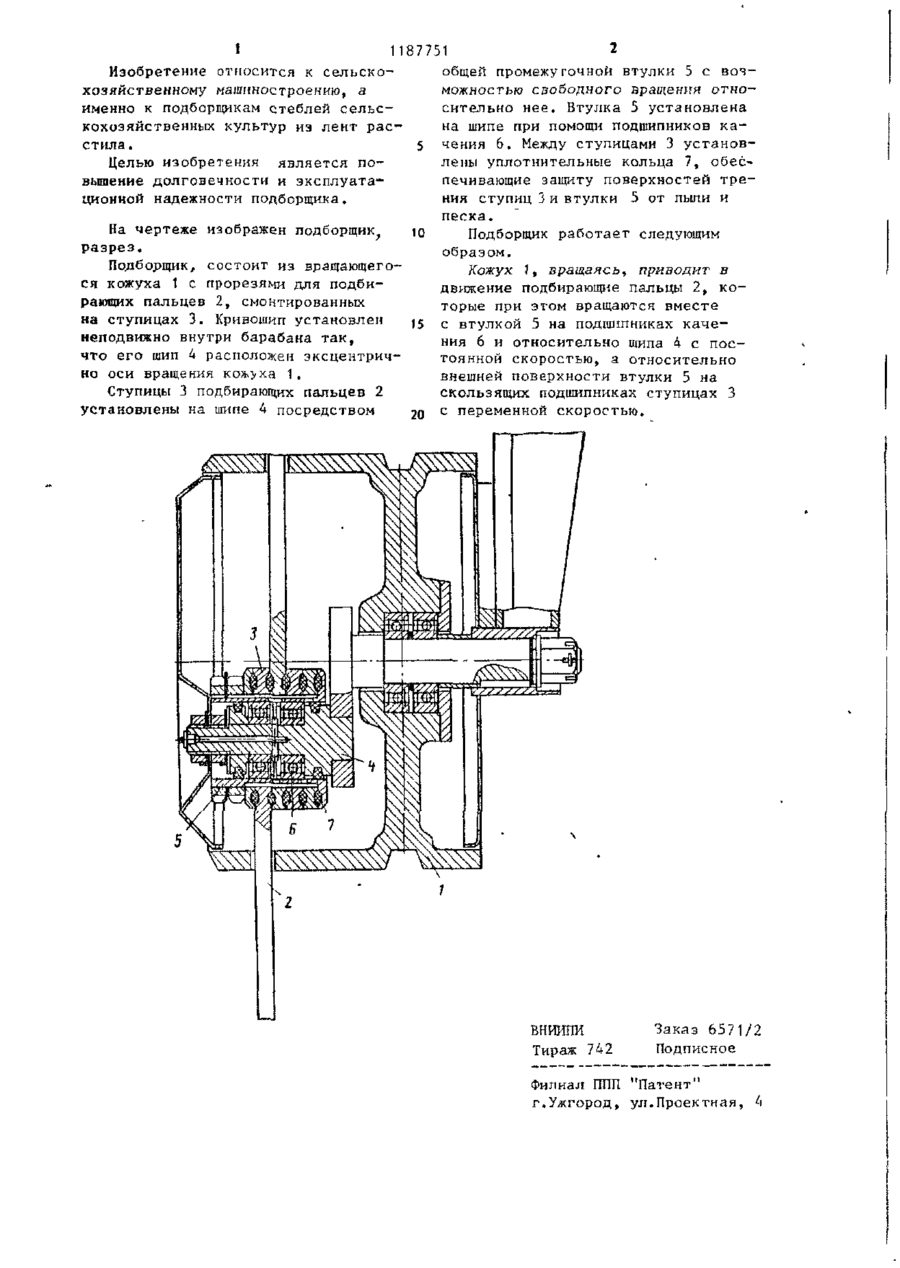

ПОДБОРЩИК СТЕБЛЕЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР, содержащий вращающийся кожух с прорезями для подбирающих пальцев и эксцентрично установленный в нем шип кривошипа, причем пальцы смонтированы на нем посредством ступиц, о т л и ч а ю щ и й с я тем, что, с целью повышения долговечности и эксплуатационной надежности подборщика, сту пицы пальцев установлены на шипе кривошипа посредством общей промежуточной втулки с возможностью свободного вращения относительно нее, причем втулка установлена на шине при помощи подшипников качения . 2 1 1 187751 Изобретение относится к сельскообщей промежуточной втулки 5 с возхозяйственному машиностроению, а можностью сзободного вращения отноименно к подборщикам стеблей сельссительно нее. Втулка 5 установлена кохозяйственных культур из лент рас на шипе при помощи подшипников кастила. 5 чения 6. Между ступицами 3 установлены уплотнительные кольца 7, обесЦелью изобретения является попечивающие защиту поверхностей тревышение долговечности и эксплуатания ступиц 3 и втулки 5 от пыли и ционной надежности подборщика. песка. На чертеже изображен подборщик 'О Подборщик работает следующим разрез, образом. Подборщик, состоит из вращающего' Кожух 1, вращаясь, приводит в ся кожуха 1 с прорезями для подбидвижение подбирающие пальцы 2, корающих пальцев 2, смонтированных торые при этом вращаются вместе на ступицах 3. Кривошип установлен 15 с втулкой 5 на подшипниках каченеподвижно внутри барабана так, ния 6 и относительно шипа 4 с посчто его шип 4 расположен эксцентричтоянной скоростью, а относительно но оси вращения кожуха 1. внешней поверхности втулки 5 на Ступицы 3 подбирающих пальцев 2 скользящих подшипниках ступицах 3 с установлены на шипе 4 посредством 20 переменной скоростью. вниипи Тираж 742 Заказ 6571/2 Подписное Филиал ГТПП "Патент" г.Ужгород, ул.Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterpickup of stalks of agricultural crops
Автори англійськоюHoncharov Hryhorii Ivanovych, Holovii Vitalii Serhiiovych, Horshkov Anatolii Petrovych, Vlasenko Yurii Ivanovych
Назва патенту російськоюПодборщик стеблей сельскохозяйственных культур
Автори російськоюГончаров Григорий Иванович, Головий Виталий Сергеевич, Горшков Анатолий Петрович, Власенко Юрий Иванович
МПК / Мітки
МПК: A01D 89/00
Мітки: підбирач, сільськогосподарських, культур, стебел
