Роз`єднувальний пристрій бурильної колони

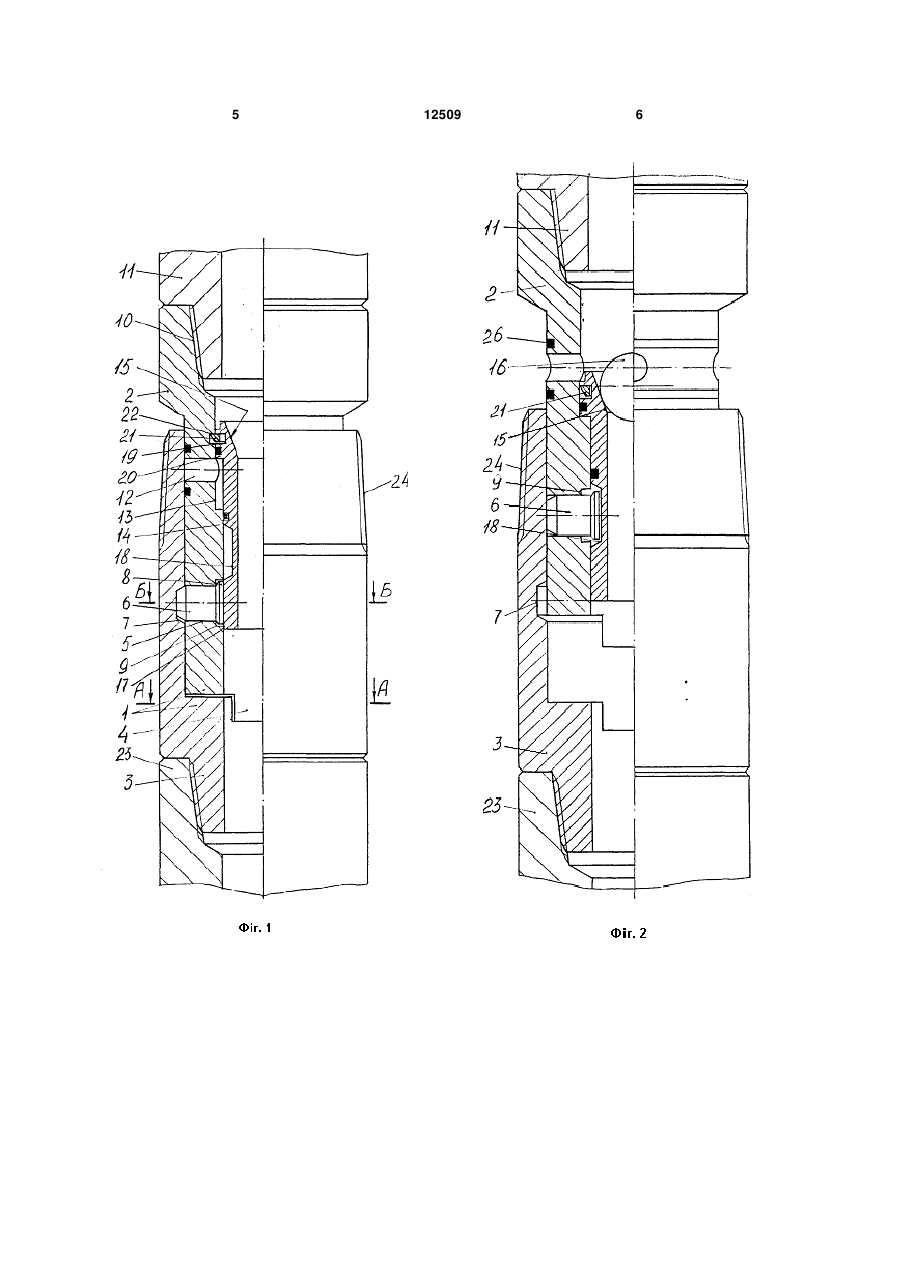

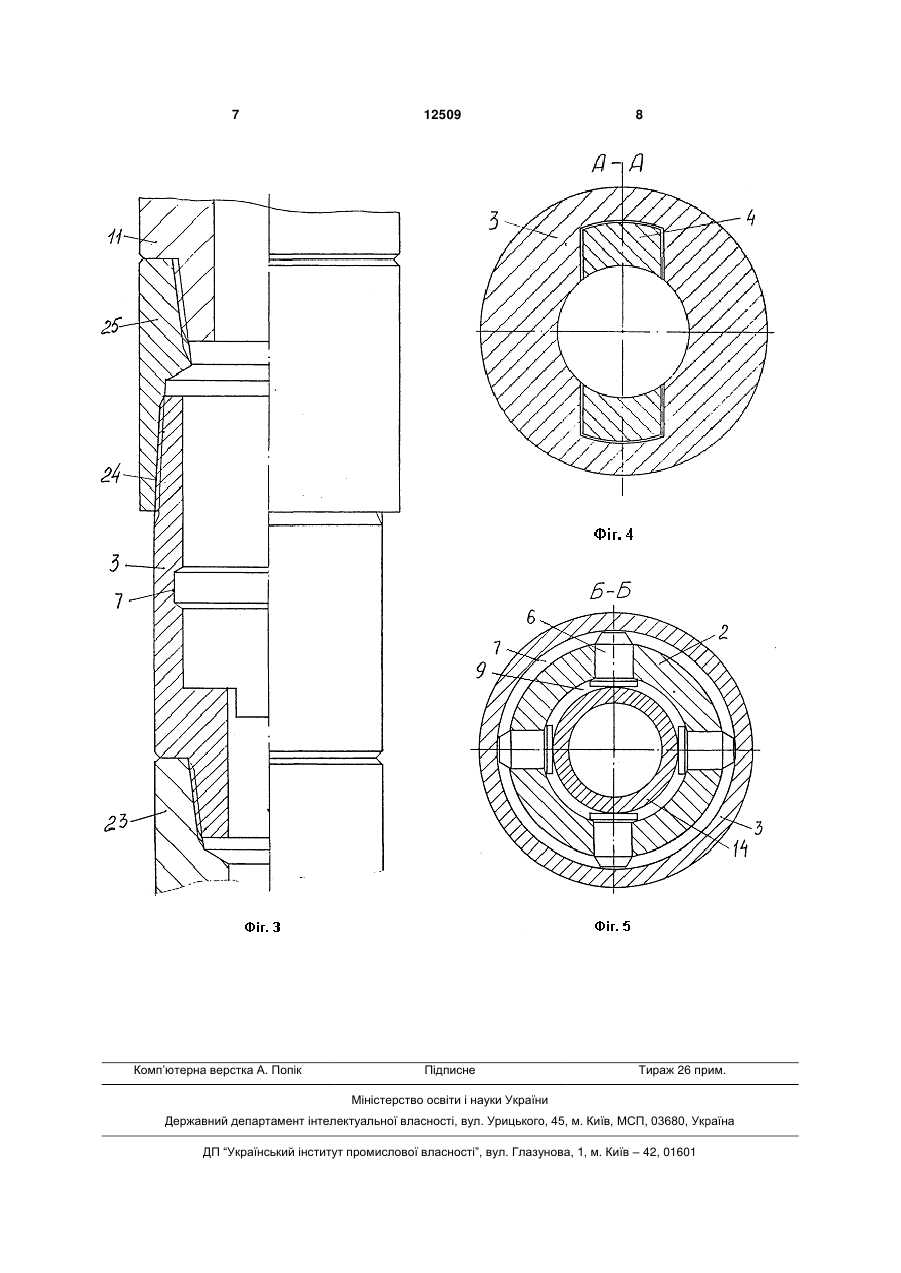

Роз'єднувальний пристрій бурильної колони, що містить збірний корпус, що складається з верхньої секції з отворами, телескопічно встановленої в нижню секцію, оснащену сполучною різзю під аварійний перевідник, рухому порожнисту втулку з сідлом під сферичний клапан, що скидається, і кільцевим циліндричним заглибленням у її серед 3 верхньої частини бурильної колони, бо в цьому випадку для роз'єднання бурильної колони необхідно створити крутний момент, що не є можливим через конструктивні особливості пристрою. Задачею корисної моделі є підвищення надійності роботи пристрою і розширення його технологічних можливостей забезпеченням роз'єднання бурильної колони без її обертання. Для рішення поставленої задачі пропонується роз'єднувальний пристрій бурильної колони, який містить збірний корпус, що складається з верхньої секції з отворами, телескопічне встановленої в нижню секцію, оснащену сполучною різзю під аварійний перевідник, рухому порожнисту втулку з сідлом під сферичний клапан, що скидається, і кільцевим циліндричним заглибленням у її середній частині на зовнішній поверхні, розташовану в порожнині корпусу, відповідно до корисної моделі, верхня та нижня секції по осі їхньої контактної площини оснащені кулачково-дисковим з'єднанням, на ділянці внутрішньої ступінчастої розточки верхньої секції виконані циркуляційні отвори, при цьому в її радіальні отвори встановлені рухомі пальці з циліндричними головками, які заглиблені відповідно у внутрішні кільцеві розточки верхньої та нижньої секцій і жорстко закріплені нижнім зовнішнім циліндром рухомої порожнистої втулки, кільцеве циліндричне заглиблення у її середній частині на зовнішній поверхні призначене для радіального пересування рухомих пальців, а у її верхній частині виконаний циліндричний виступ з кільцевою канавкою на його зовнішній поверхні, відповідною кільцевій канавці на внутрішній поверхні верхньої секції під запірне кільце. На фіг.1 - зображений роз'єднувальний пристрій бурильної колони (далі - пристрій) у вихідному положенні, загальний вид; На фіг.2 - пристрій у процесі роз'єднання, загальний вид; На фіг.3 - пристрій у процесі стикування з колоною, що витягається, загальний вид; На фіг.4 - перетин А-А на фіг.1; На фіг.5 - перетин Б-Б на фіг.1. Пристрій містить збірний корпус 1, що складається з верхньої секції 2, телескопічне встановленої в нижню секцію 3, які постачені по осі їхньої контактної площини кулачково-дисковим з'єднанням 4, у вихідному положенні утримуючим верхню секцію 2 від провертання, і встановлених в радіальні отвори 5 верхньої секції 2 рухомих пальців 6, заглиблених у внутрішнє кільцеве розточення 7 нижньої секції 3 для здійснення знакозмінних зусиль. Рухомі пальці 6 виконані з циліндричною голівкою 8, що утримує їх від випадання з радіальних отворів 5 верхньої секції 2 у процесі роз'єднання збірного корпуса 1. Верхня секція 2 постачена кільцевим розточенням 9 для заглиблення циліндричних голівок 8 рухомих пальців 6, внутрішньою різзю 10 для з'єднання з компонуванням верхньої частини бурильної колони 11 і циркуляційними отворами 12, виконаними в інтервалі внутрішнього ступінчастого розточення 13 (див. фіг.1). Усередині збірного корпуса 1 установлена рухома порожниста втулка 14 із сідлом 15 під сфе 12509 4 ричний клапан, що скидається 16, таким чином (див. фіг.2), що її нижній зовнішній циліндр 17 жорстко фіксує рухомі пальці 6 у радіальних отворах 5 верхньої секції 2. На зовнішній поверхні рухомої порожнистої втулки 14 у її середній частині виконане кільцеве циліндричне заглиблення 18, а в кільцевій канавці 19, розташованій на циліндричному виступі 20, виконаному у її верхній частині, установлене запірне кільце 21, що за допомогою виконаної у верхній секції 2 внутрішньої кільцевої канавки 22 забезпечує фіксацію рухомої втулки 14 у вихідному положенні. Нижня секція 3 збірного корпуса 1, що входить в компонування нижньої частини бурильної колони 23, постачена зовнішньою різзю 24 для наступного з'єднання з аварійним перевідником 25, який входить у комплект пристрою (див. фіг.3). Герметичність пристрою забезпечується ущільнювальними кільцями 26. Пристрій працює наступним чином. Роз'єднувальний пристрій вводиться в компонування бурильної колони над передбачуваною ділянкою прихвату. У випадку безрезультатного проведення різних методів ліквідації прихвату бурильної колони, у її стовбур вводять сферичний клапан, що скидається 16, який внаслідок вільного падіння установиться в сідло 15 рухомої порожнистої втулки 14. Під дією надлишкового тиску промивної рідини запірне кільце 21, яке розташоване в кільцевій канавці 19, стиснеться і роз'єднається з кільцевою канавкою 22 верхньої секції 2, а рухома порожниста втулка 14 переміститься в ступінчастому внутрішньому розточенні 13 до контакту з її верхнім циліндричним виступом 20. При цьому нижній зовнішній циліндр 17, що фіксує рухомі пальці 6, встановлені в радіальні отвори 5 верхньої секції 2, опуститься вниз, а кільцеве циліндричне заглиблення 18 розташується напроти кільцевого розточення 9 для заглиблення циліндричних голівок 8 рухомих пальців 6. При створенні натягу верхньої частини бурильної колони 11, що з'єднана різзю 10 з верхньою секцією 2, рухомі пальці 6 з внутрішнього кільцевого розточення 7 перемістяться у кільцеве циліндричне заглиблення 18, у результаті чого кулачково-дискове з'єднання 4 та верхня секція 2 збірного корпуса 1 роз'єднаються з нижньою секцією 3 (див. фіг.3). У момент роз'єднання відкриються циркуляційні отвори 12, що дозволить здійснювати циркуляцію промивної рідини. Після проведення підготовчих робіт для вилучення нижньої частини бурильної колони з'єднуються аварійним перевідником 25 із зовнішньою різзю 24 нижньої секції 3 і витягають нижню частину бурильної колони із свердловини. Застосування роз'єднувального пристрою бурильної колони за рахунок підвищення надійності його роботи і розширення технологічних можливостей забезпечить ефективне проведення робіт в нафтових і газових свердловинах по вилученню прихвачених бурильних колон, у тому числі у випадках відсутності можливості їх провертання, та робіт по установці хвостовиків обсадних колон, що дозволить скоротити витрати часу і засобів. 5 12509 6 7 Комп’ютерна верстка А. Попік 12509 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
