Люмінофор зеленого кольору свічення на основі ортосиликата цинку з довготривалим післясвіченням

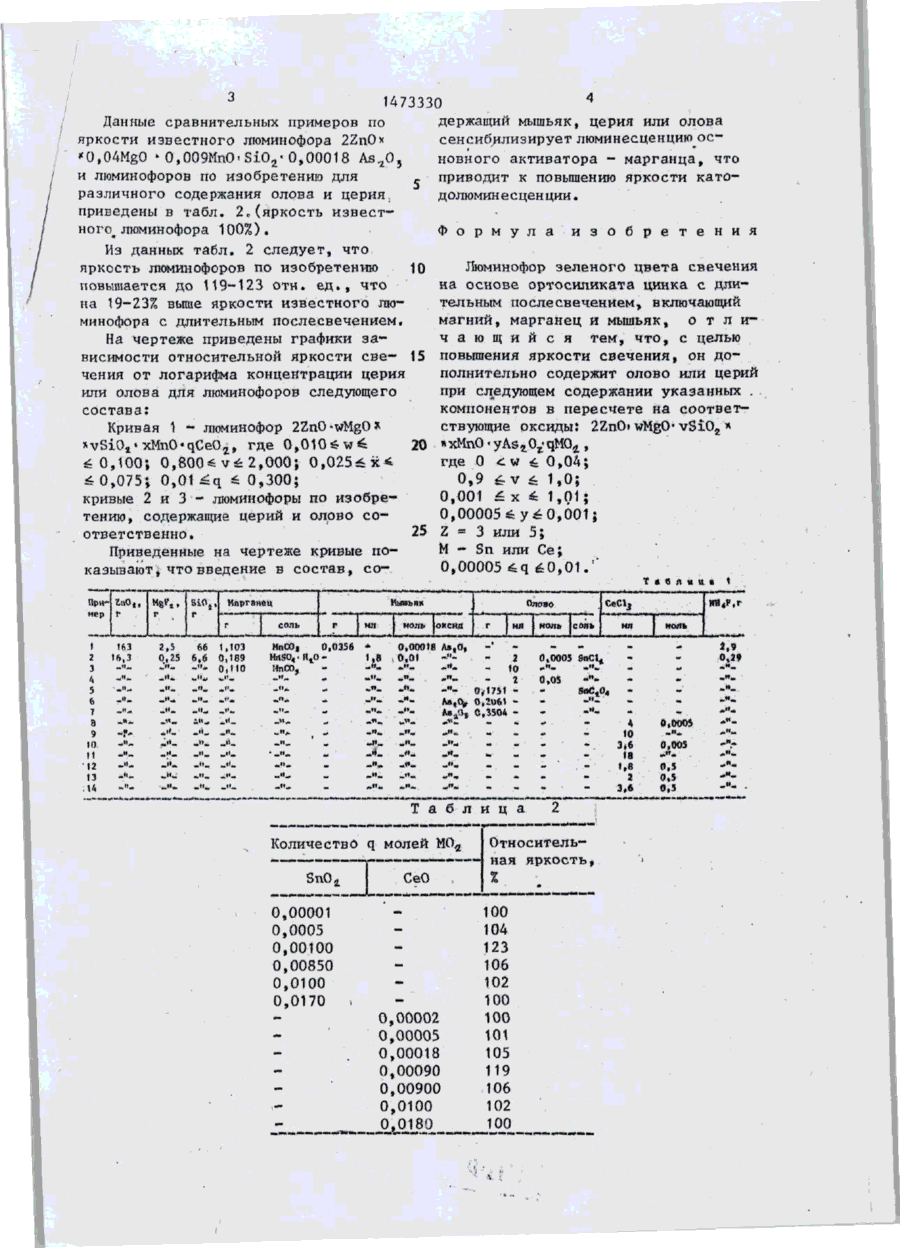

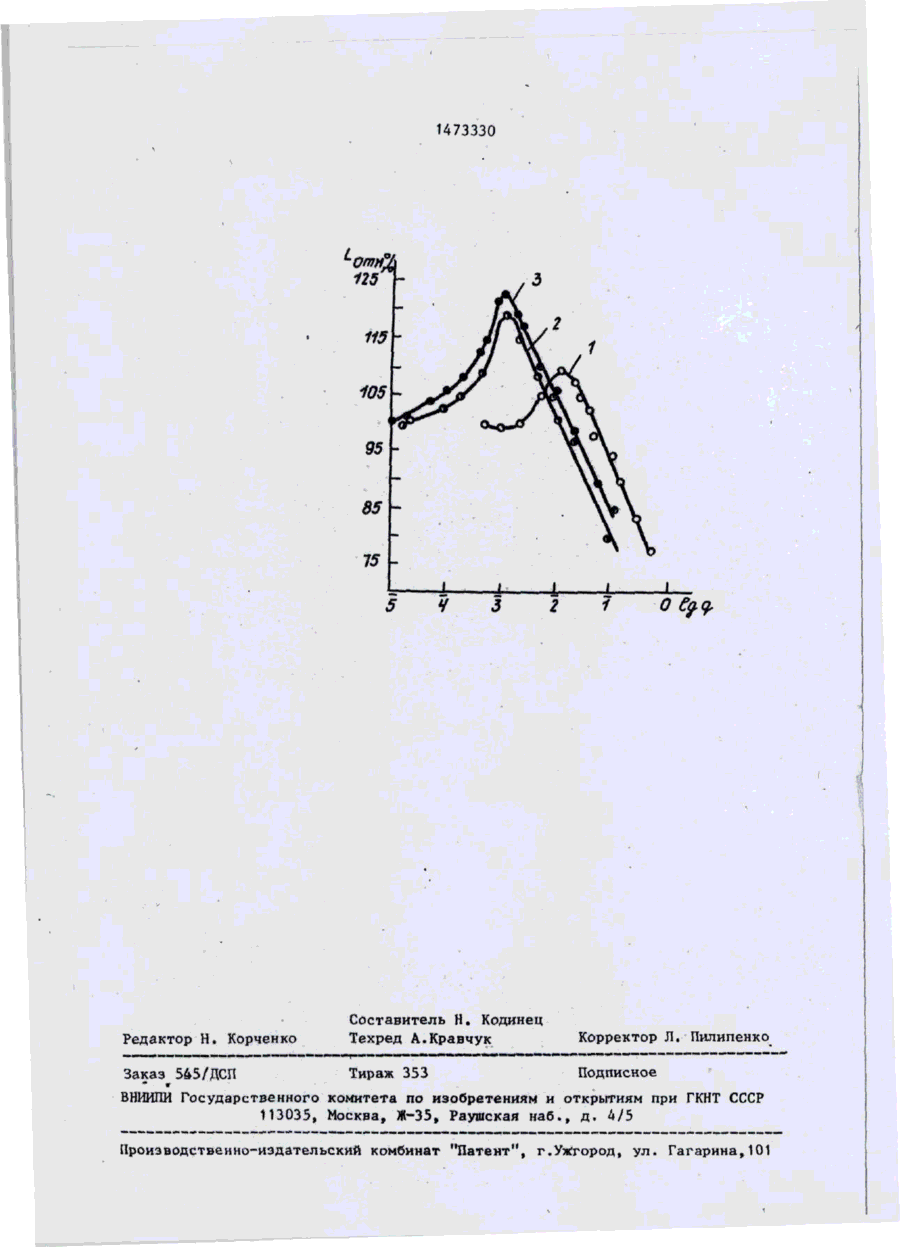

Изобретение относится к люминесцентным материалам, в частности к катодолюминофорам, и может быть 1 Изобретение относится к люминесцентным материалам, в частности к катодолюминофорам, и может быть использовано в приборах для отображения информации, преимущественно Б дисплеях. Целью изобретения является повышение яркости свечения. П р и м е р 1. Готовят шихту из 163 г (2,0 моля) оксида цинка; 2,5 г (0,04 моля) фторида магния; 66 г (1,1 моля) диоксида кремния; 1,103 г (0,009 моля) карбоната марганца^ 0,035 г (0,00018 моля) сухого оксида мышьяка (III) . Полученную смесь вьісуіііивают до постоянной массы при 150+50°С, перемешивают в шаровой, мельнице, затем спекают при 900 С в течение 2 ч. После охлаждения 14-89 использовано в приборах для отображения информации. Цель изобретения повышение яркости свечения. Предлагаемый люминофор зеленого цвета свечения с длительным послесвечением на основе ортосиликата цинка, включающий магний, марганец и мышьяк, дополнительно содержит олово или церий при следующем содержании указанных компонентов в пересчете на соответствующие оксиды: 2ZnOwMgO 5 (P. U моля) SiO,,; 0,189 Г (Q,0009 моля) MnSO^H^O; 1,8 мл 0,01 М і сернокислого раствора As2O3*, 2 мл 0,0005 М солянокислого раствора SnCl2' Далее синтез выполняют аналогично примеру 1. Примеры составов шихты для люминофоров по изобретению приведены в табл. 1. С: 1473330 держащий мышьяк, церия или олова Данные сравнительных примеров по сенсибилизирует люминесценциюосяркости известного люминофора 2ZnO* *0,04MgO - 0,009MnO-SiO2- 0,00018 As^O новного активатора - марганца, что и люминофоров по изобретению для приводит к повышению яркости каторазличного содержания олова и церия, долюминесценции. приведены в табл. 2С(яркость известного_ люминофора 100%). Ф о р м у л а и з о б р е т е н и я Из данных табл. 2 следует, что Люминофор зеленого цвета свечения яркость люминофоров по изобретению 10 на основе ортосиликата цинка с длиповышается до 119-123 оти. ед., что тельным послесвечением, включающий на 19-23% выше яркости известного люмагний, марганец и мышьяк, о т л и минофора с длительным послесвечением. ч а ю щ и й с я тем, ч т о , с целью На чертеже приведены графики зависимости относительной яркости све- 15 повышения яркости свечения, он дополнительно содержит олово или церий чения от логарифма концентрации церия при следующем содержании указанных . или олова для люминофоров следующего компонентов в пересчете на соответсостава: ствующие оксиды: 2ZnOtwMgO-vSiO2* Кривая 1 - люминофор 2ZnO-wMgO* 20 * xMnO • yAs г 0T- qM04 , *vSi0,-xMnO*qCeO2, где 0,010£w£ где 0 < w 6 0 , 0 4 ; £0,100; 0,800^ v62,000; 0,025£x* £ 0,075; 0,01 £q 6 0,300; 0,9 £ v £ 1,0; кривые 2 и 3 - люминофоры по изобре0,001 ^ x ^ 1,01; тению, содержащие церий и олово соответственно. 25 z - 3 или 5; М - Sn или Се; Приведенные на чертеже кривые по0,00005 6=q £0,01/' казывают, что введение в состав, сот * 6 Я Н U• 1 Ирине р г г 1 2 3 4 5 6 7 а 9 10 и 12 13 14 163 16,3 _«_ "у. Э,5 0,25 Мыиъяк Марганец г 66 1 103 6,6 0 189 -"- 0 М О соль г ИпСО| MrtSO, • И o МпСО, t мл 0,0356 * 1,8 - '- '
