Прістрій для з’єднання печатних плат

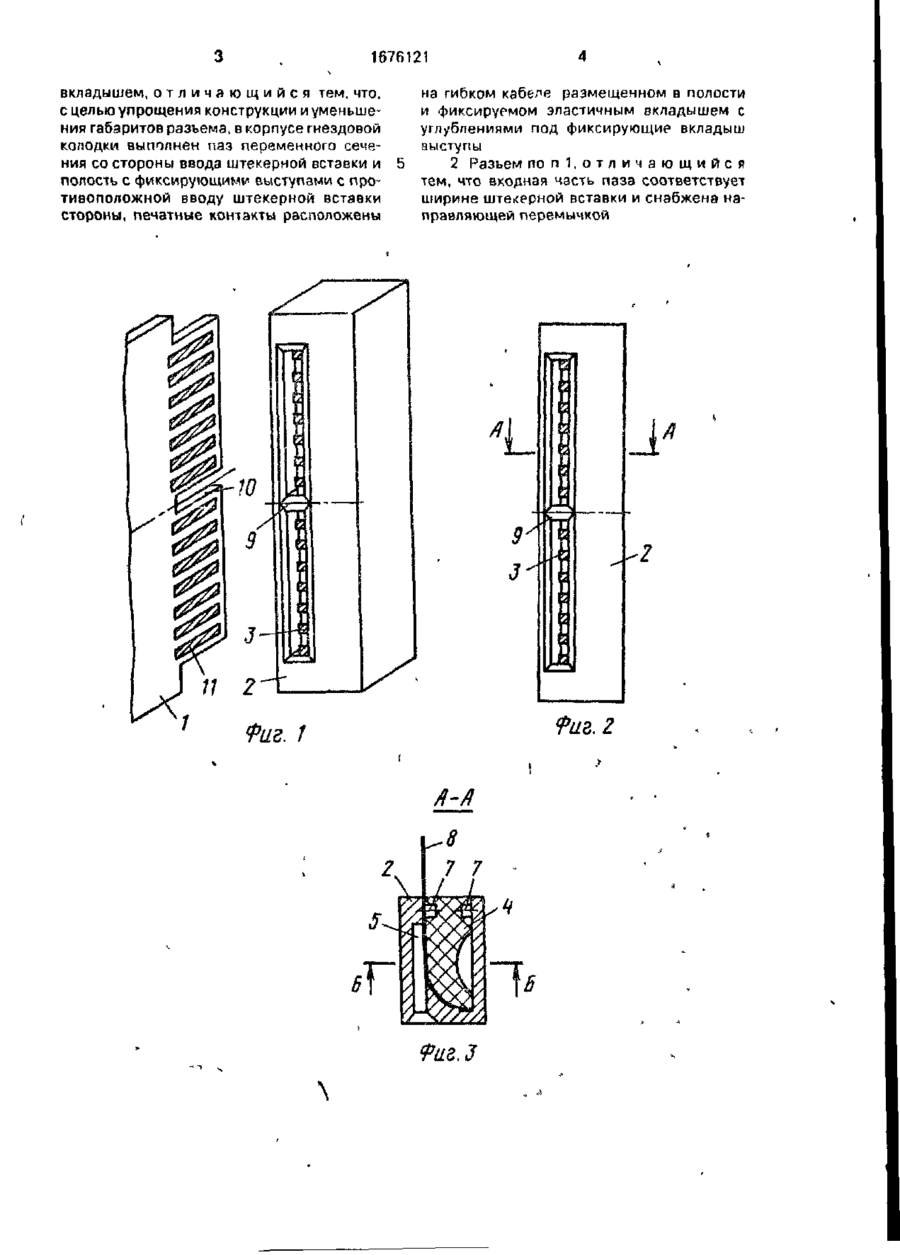

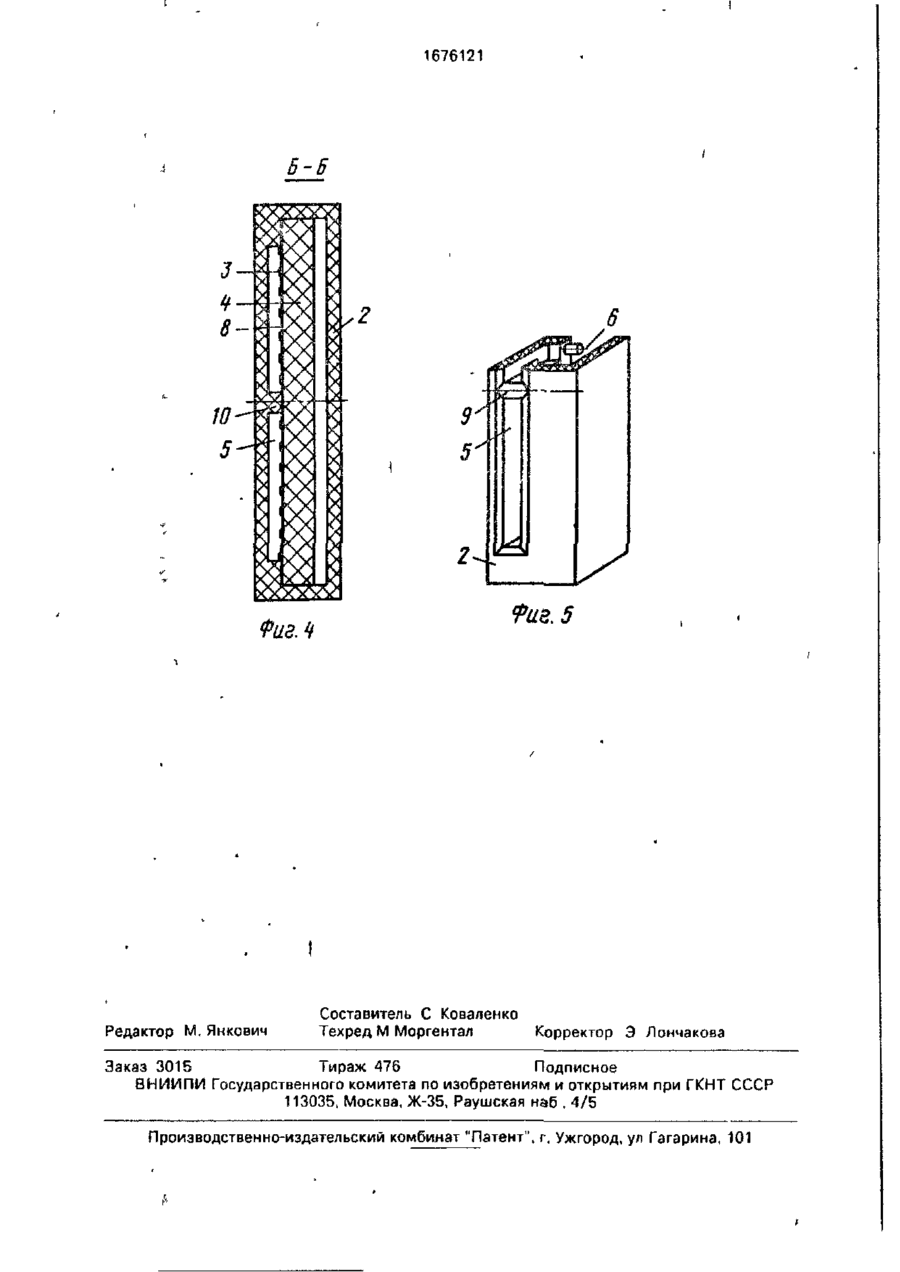

Изобретение относится к радиоэлектронике и предназначено для соединения плат печатного монтажа посредством электрических разъемов Цель изобретения - упрощение конструкции и уменьшение габаритов разъема. Разъем содержит штекерную вставку, корпус гнездовой колодки с контактами и эластичным вкладышем. В корпусе гнездовой колодки выполнены паз переменного сечения и полость с фиксирующими выступами в которую вводится гибкий кабель. 1 з.п.ф-лы, 5 ил. Изобретение относится к радиоэлектронике и предназначено для электрического соединения плат печатного монтажа посредством электрических разъемов. Цель изобретения - упрощение конструкции и уменьшение габаритов разъема. На фиг.1 изображен электрический разъем, общий вид в изометрии; на фиг.2 то же, вид спереди; на фиг.З - разрез А-А на фиг.2; на фиг.4 - разрез Б-Б на фиг.З; на фиг.5 - часть корпуса в изометрии Разъем состоит из штекерной вставки 1, выполненной в виде печатной платы, и гнездовой колодки, содержащий корпус 2 с контактами 3 и эластичный вкладыш 4. Штекерная вставка 1 вводится в паз 5 переменного сечения корпуса 2, а с противоположной стороны корпуса 2 в полость 6 с фиксирующими выступами 7 вводится гибкий кабель 8 с печатными контактами 3 и фиксируется эластичным вкладышем 4 с углублениями под выступы 7 Для фиксации штекерной вставки 1 в корпусе 2 последний снабжен перемычкой 9, которой соответствует паз 10 в штекерной вставке Замыкание разъема осуществляется путем замыкания печатных контактов 3 и 11. Устройство работает следующим образом. Штекерную вставку 1 вставляют в паз 5 гнездовой колодки, при этом перемычка 9 входит в паз 10, чем обеспечивается точное совпадение печатных контактов 11 и 3 вставки и колодки соответственно За счет сужения паза 5 расстояние между гибким печатным кабелем 8 и левой стенкой корпуса 2 на определенной глубине паза 5 становится меньше толщины штекерной вставки 1, чем обеспечивается надежное контактирование контактов 11 и 3 При этом эластичный вкладыш 4 действует как пружина и обеспечивает постоянное усилие прижатия контактов. Таким образом создается газонепроницаемое соединение с большой площадью контактирования Формула изобретения 1 Разъем для печатных плат, содержащий штекерную вставку, выполненную в виде печатной платы, гнездовую колодку в виде корпуса с контактами и эластичным о ON 1676121 вкладышем, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и уменьшения габаритов разъема,в корпусе гнездовой колодки выполнен паз переменного сечения со стороны ввода штекерной вставки и полость с фиксирующими выступами с противоположной вводу штекерной вставки стороны, печатные контакты расположены 9 на гибком кабеле размещенном в полости и фиксируемом эластичным вкладышем с углублениями под фиксирующие вкладыш выступы 2 Разъем по п 1 , о т л и ч а ю щ и й с я тем, что входная часть паза соответствует ширине штекерной вставки и снабжена направляющей перемычкой і! Іі J- Фив. 2 Фиг. 1 Л-Л Фиг.З \ 1676121 Б-Б Фаг.Ч Редактор М. Янкович Составитель С Коваленко Техред М Моргентал Корректор Э Лончакова Заказ 3015 Тираж 476 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
