Гідрант для закритої зрошувальної мережі

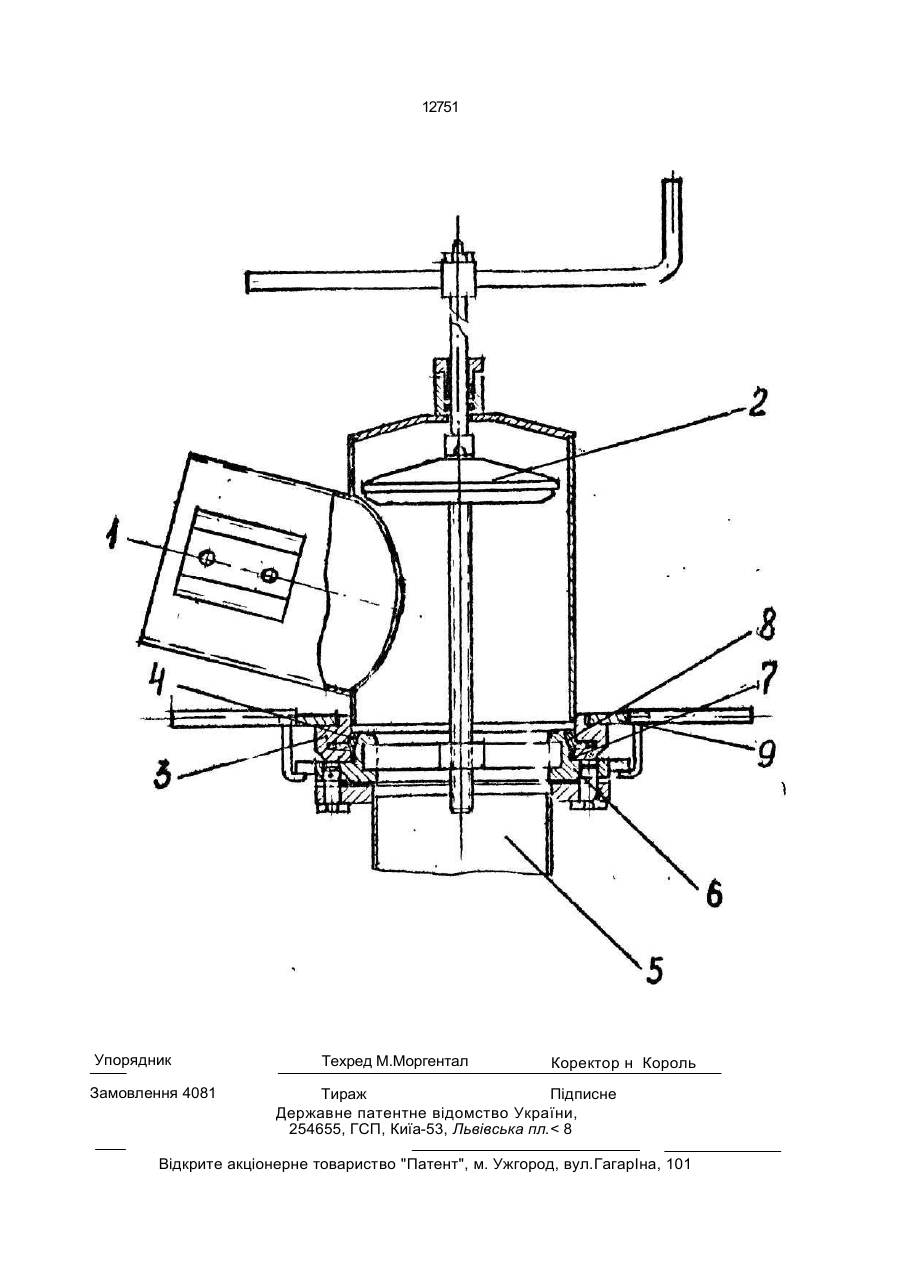

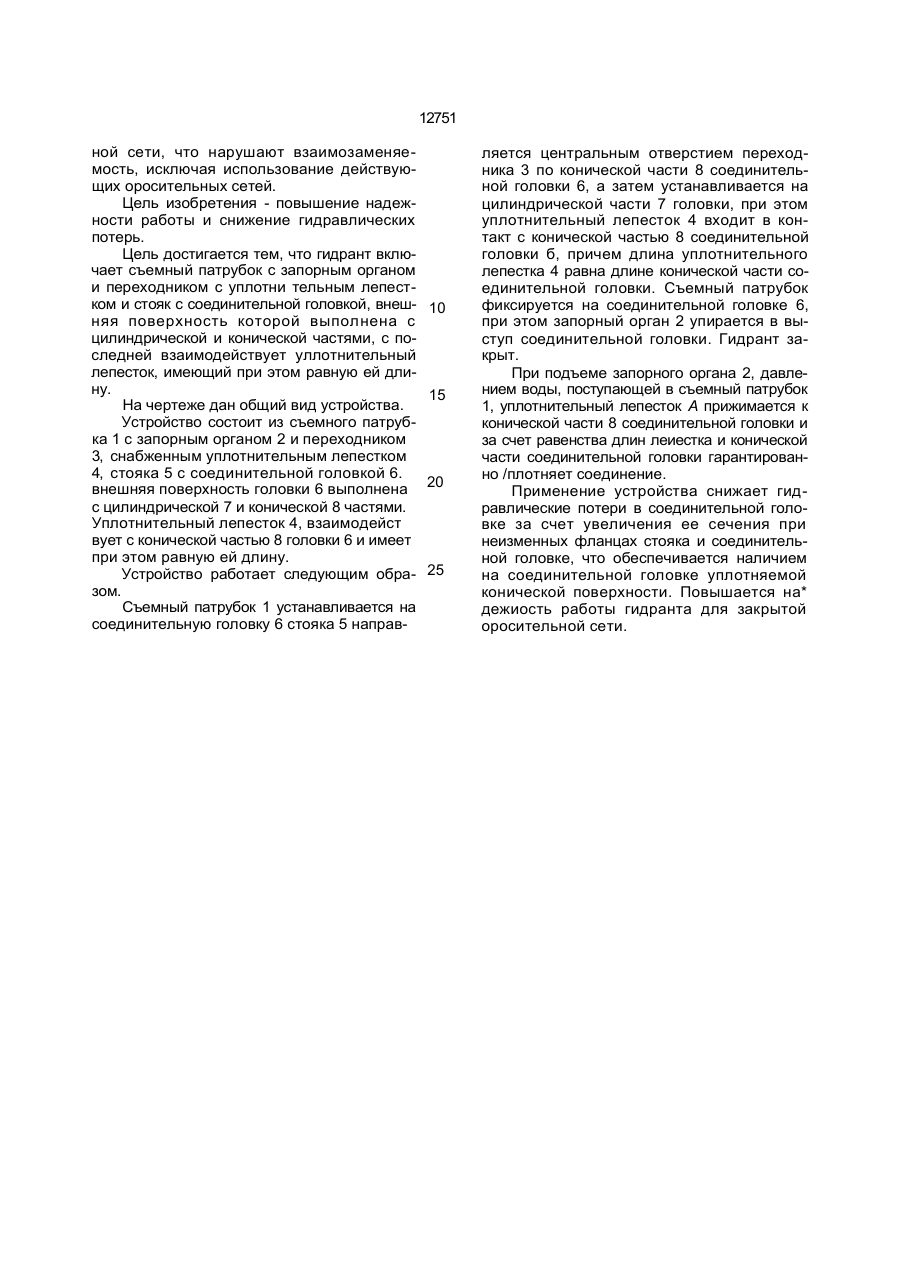

Гидрант для закрытой оросительной сети, включающий съемный патрубок с запорным органом и переходником с уплотнительным лепестком и стояк с соединительной головкой, взаимодействующей внешней своей поверхностью с уплотнительным лепестком, о т л и ч а ю щ и й с я тем, что внешняя поверхность головки выполнена с цилиндрической и конической частями, при этом уплотнительный лепесток взаимодействует с конической частью соединительной головки и имеет равную ей длину. Изобретение относится к сельскому хозяйству, в частности к оросительной технике, и может быть применено для подключения дождевальных установок к закрытой оросительной сети. Известны гидранты для подсоединения дождевальных установок, включающие в себя запорное устройство с приемным патрубком - подсоединительной колонкой [1]. В известном гидранте подача воды осуществляется через цилиндрический затвор с пазами-водоводами. Недостатками его являются значительная металлоемкость, недолговечность уплотнительных манжет из-за трения их о цилиндрическую поверхность корпуса в моменты снятия и установки подсоединительной колонки на гидрант, а также большие гидравлические потери, связанные с прохождением воды через окна-водовыпуски. Наиболее близким к предлагаемому гидранту является устройство для подключения дождевальных установок с винтовым запорным механизмом для подсоединения дождевальных машин к закрытым оросительным сетям [2]. Устройство включает в себя гидрант в виде фланца с торцевой проточкой и выступом, винтовой запорный механизм с крышкой, клиновые выступы на гидранте. Недостатком этого гидранта являются: - нестабильное центрирование колена кольцевым выступом манжето-держателя из-за невозможности визуального контроля за его положением относительно проточки на гидранте. В результате возникают пере косы манжетодержателя и манжеты относи тельно торцевой поверхности гидранта и, как следствие, негерметичность соединения колена с гидрантом и преждевременный вы ход уплотняющего лепестка манжеты из строя; - невозможность снижения гидравли ческих характеристик гидранта за счет увеличения проходного сечения из-за не обходимости увеличения размеров фланца и диаметра выводного патрубка ороситель (21)4684899/SU (22) 28.04.89 (24)28.02.97 С > (Л О 12751 ной сети, что нарушают взаимозаменяемость, исключая использование действующих оросительных сетей. Цель изобретения - повышение надежности работы и снижение гидравлических потерь. Цель достигается тем, что гидрант включает съемный патрубок с запорным органом и переходником с уплотни тельным лепестком и стояк с соединительной головкой, внешняя поверхность которой выполнена с цилиндрической и конической частями, с последней взаимодействует уллотнительный лепесток, имеющий при этом равную ей длину. На чертеже дан общий вид устройства. Устройство состоит из съемного патрубка 1 с запорным органом 2 и переходником 3, снабженным уплотнительным лепестком 4, стояка 5 с соединительной головкой 6. внешняя поверхность головки 6 выполнена с цилиндрической 7 и конической 8 частями. Уплотнительный лепесток 4, взаимодейст вует с конической частью 8 головки 6 и имеет при этом равную ей длину. Устройство работает следующим образом. Съемный патрубок 1 устанавливается на соединительную головку 6 стояка 5 направ 10 15 20 25 ляется центральным отверстием переходника 3 по конической части 8 соединительной головки 6, а затем устанавливается на цилиндрической части 7 головки, при этом уплотнительный лепесток 4 входит в контакт с конической частью 8 соединительной головки б, причем длина уплотнительного лепестка 4 равна длине конической части соединительной головки. Съемный патрубок фиксируется на соединительной головке 6, при этом запорный орган 2 упирается в выступ соединительной головки. Гидрант закрыт. При подъеме запорного органа 2, давлением воды, поступающей в съемный патрубок 1, уплотнительный лепесток А прижимается к конической части 8 соединительной головки и за счет равенства длин леиестка и конической части соединительной головки гарантированно /плотняет соединение. Применение устройства снижает гидравлические потери в соединительной головке за счет увеличения ее сечения при неизменных фланцах стояка и соединительной головке, что обеспечивается наличием на соединительной головке уплотняемой конической поверхности. Повышается на* дежиость работы гидранта для закрытой оросительной сети. 12751 Упорядник Замовлення 4081 Техред М.Моргентал Коректор н Король Тираж Підписне Державне патентневідомство України, 254655, ГСП, Киїа-53, Львівська пл.< 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
