Механізм регулювання відстані між апаратами, що відділяють початки, кукурудзозбиральної машини

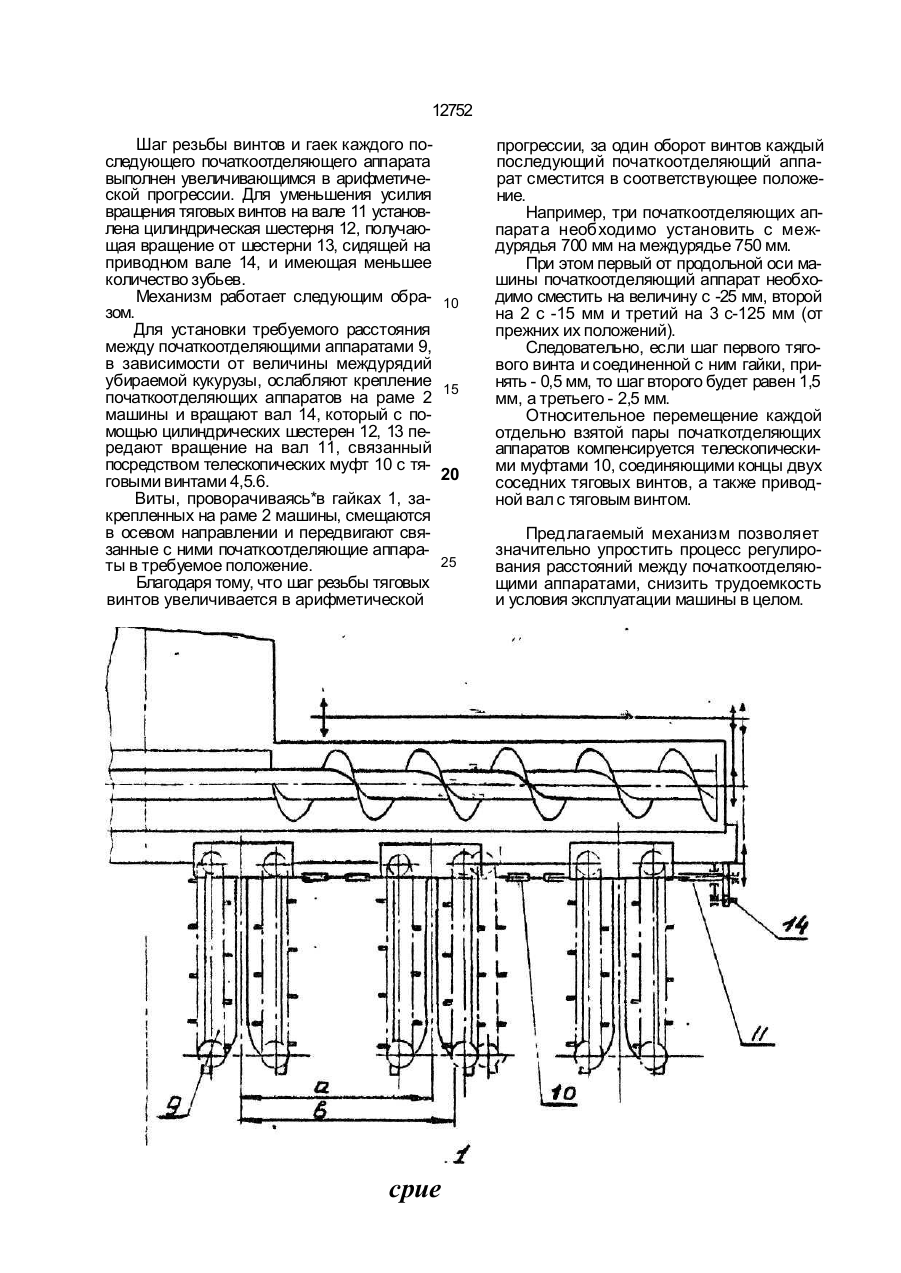

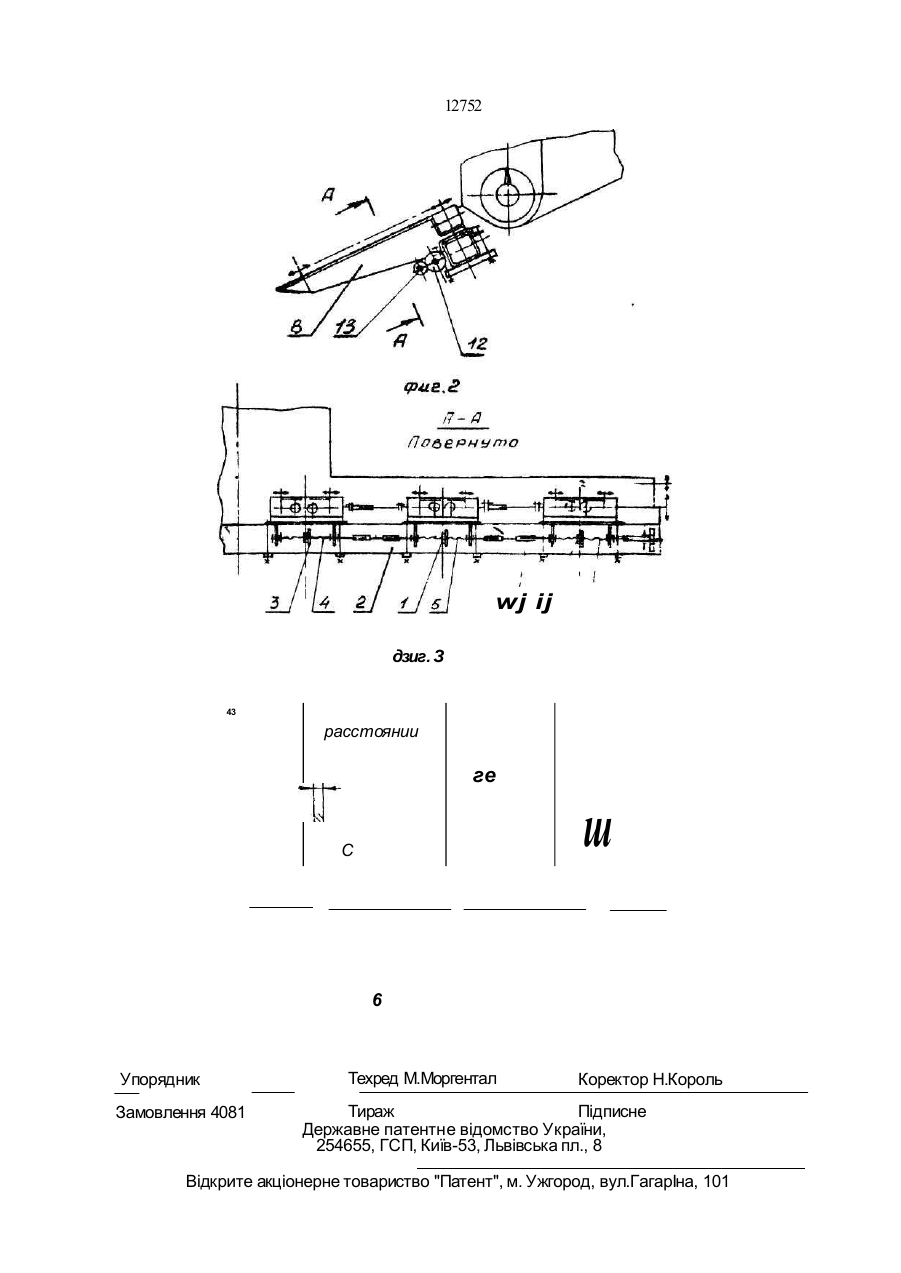

1. Механизм регулирования расстояний между початкоотделяющими аппаратами кукурузоуборочной машины, содержащий установленный на рамах початкоотделяю щих аппаратов тяговые винты с завинченными на каждую пару из них гайками, закрепленными на рамах машины, о т л и ч а ю щ и й с я тем, что шаг резьбы винтов и гаек каждого последующего початкоотделяющего аппарата выполнен увеличивающимся в арифметической прогрессии, при этом тяговые винты соседних початкоотделяющих аппаратов соединены между собой телескопическими муфтами. 2. Механизм по п.1, о т л и ч а ю щ и й с я тем, что средство вращения тяговых винтов выполнено в виде зубчатой понижающей передачи. Изобретение относится к сельскохозяйственному машиностроению, в частности, к механизмам регулирования расстояний между початкоотделяющими аппаратами кукурузоуборочных машин. Известен механизм регулирования расстояний между початкоотделяющими аппаратами, содержащий резьбовые тяги с правой и левой нарезкой, закрепленные на рамах двух соседних початкоотделяющих аппаратов и стяжной гайки [1]. Недостатком его является большая трудоемкость процесса регулирования расстояний между початкоотделяющими аппаратами, что ухудшает условия эксплуатации машины. Цель изобретения - снижение трудоемкости эксплуатации машины при уборке кукурузы, посеянной с различными междурядьями. Указанная цель достигается тем, что шаг резьбы винтов и гаек каждого последу ющего початкоотделяющего аппарата выполнен увеличивающимся в арифметической прогрессии, при этом тяговые винты соседних початкоотделяющих аппаратов соединены между собой телескопическими муфтами. Средство вращения тяговых винтов выполнено в виде зубчатой понижающей передачи. На фиг.1 изображен предлагаемый механизм, вид сверху; на фиг.2 - то же, вид сбоку; на фиг.З - то же, вид спереди; на фиг.4 - схема регулирования расстояний между початкоотделящими аппаратами. Механизм содержит гайки 1, неподвижно закрепленные на раме 2 машины с помощью кронштейнов 3, и соединенные с гайками тяговые винты 4,5,6, установленные в подшипниках 7, закрепленных на рамах 8 початкоотделяющих аппаратов 9, которые смонтированы на раме машины. Тяговые винты соединены друг с другом с помощью телескопических муфт 10. ю ел о 12752 Шаг резьбы винтов и гаек каждого последующего початкоотделяющего аппарата выполнен увеличивающимся в арифметической прогрессии. Для уменьшения усилия вращения тяговых винтов на вале 11 установлена цилиндрическая шестерня 12, получающая вращение от шестерни 13, сидящей на приводном вале 14, и имеющая меньшее количество зубьев. Механизм работает следующим образом. Для установки требуемого расстояния между початкоотделяющими аппаратами 9, в зависимости от величины междурядий убираемой кукурузы, ослабляют крепление початкоотделяющих аппаратов на раме 2 машины и вращают вал 14, который с помощью цилиндрических шестерен 12, 13 передают вращение на вал 11, связанный посредством телескопических муфт 10 с тяговыми винтами 4,5.6. Виты, проворачиваясь*в гайках 1, закрепленных на раме 2 машины, смещаются в осевом направлении и передвигают связанные с ними початкоотделяющие аппараты в требуемое положение. Благодаря тому, что шаг резьбы тяговых винтов увеличивается в арифметической 10 15 20 25 срие прогрессии, за один оборот винтов каждый последующий початкоотделяющий аппарат сместится в соответствующее положение. Например, три початкоотделяющих аппарата необходимо установить с междурядья 700 мм на междурядье 750 мм. При этом первый от продольной оси машины початкоотделяющий аппарат необходимо сместить на величину с -25 мм, второй на 2 с -15 мм и третий на 3 с-125 мм (от прежних их положений). Следовательно, если шаг первого тягового винта и соединенной с ним гайки, принять - 0,5 мм, то шаг второго будет равен 1,5 мм, а третьего - 2,5 мм. Относительное перемещение каждой отдельно взятой пары початкотделяющих аппаратов компенсируется телескопическими муфтами 10, соединяющими концы двух соседних тяговых винтов, а также приводной вал с тяговым винтом. Предлагаемый механизм позволяет значительно упростить процесс регулирования расстояний между початкоотделяющими аппаратами, снизить трудоемкость и условия эксплуатации машины в целом. 12752 wj ij дзиг. З 43 расстоянии ге ш С 6 Упорядник Замовлення 4081 Техред М.Моргентал Коректор Н.Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
