Спосіб підключення дощувальних машин позиційної дії до гідрантів закритої зрошувальної мережі

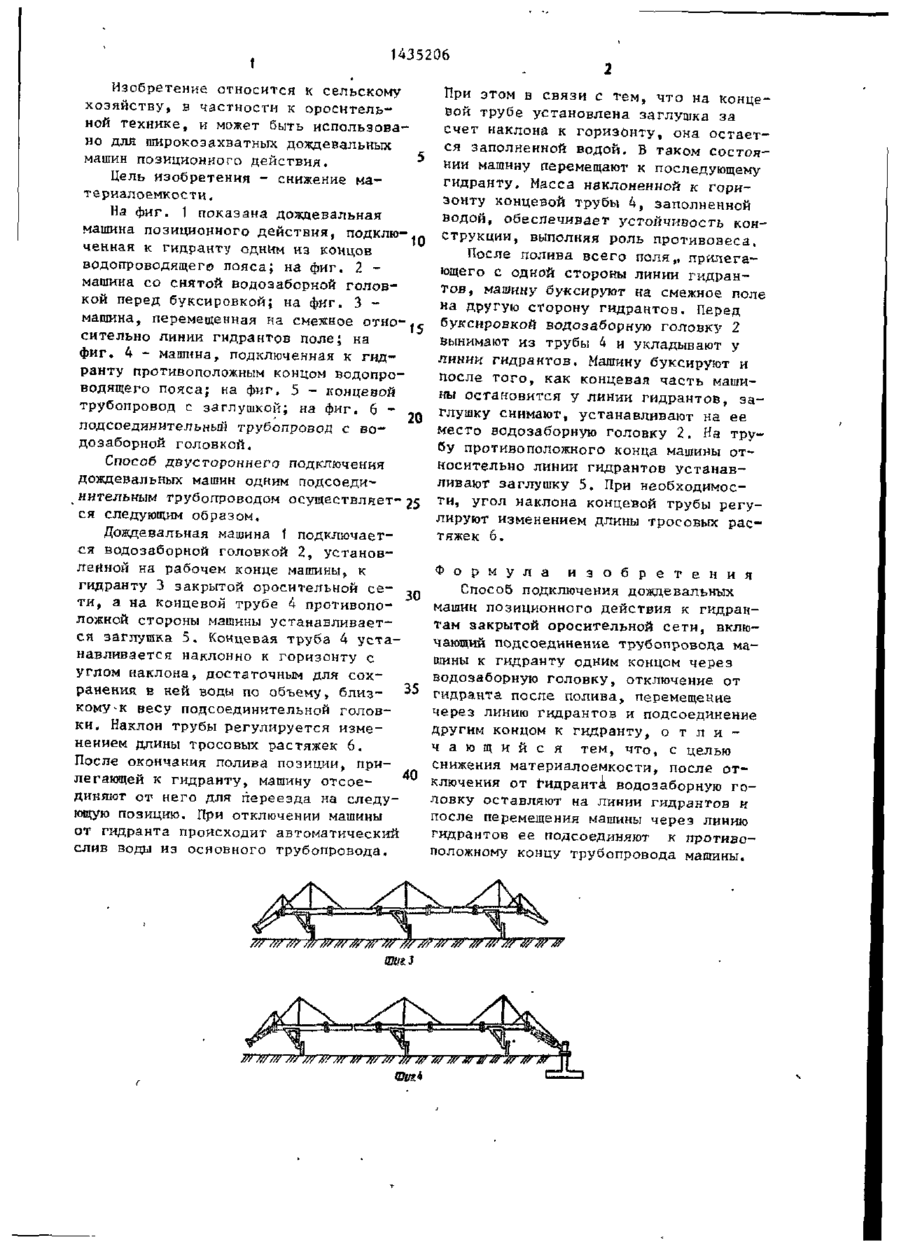

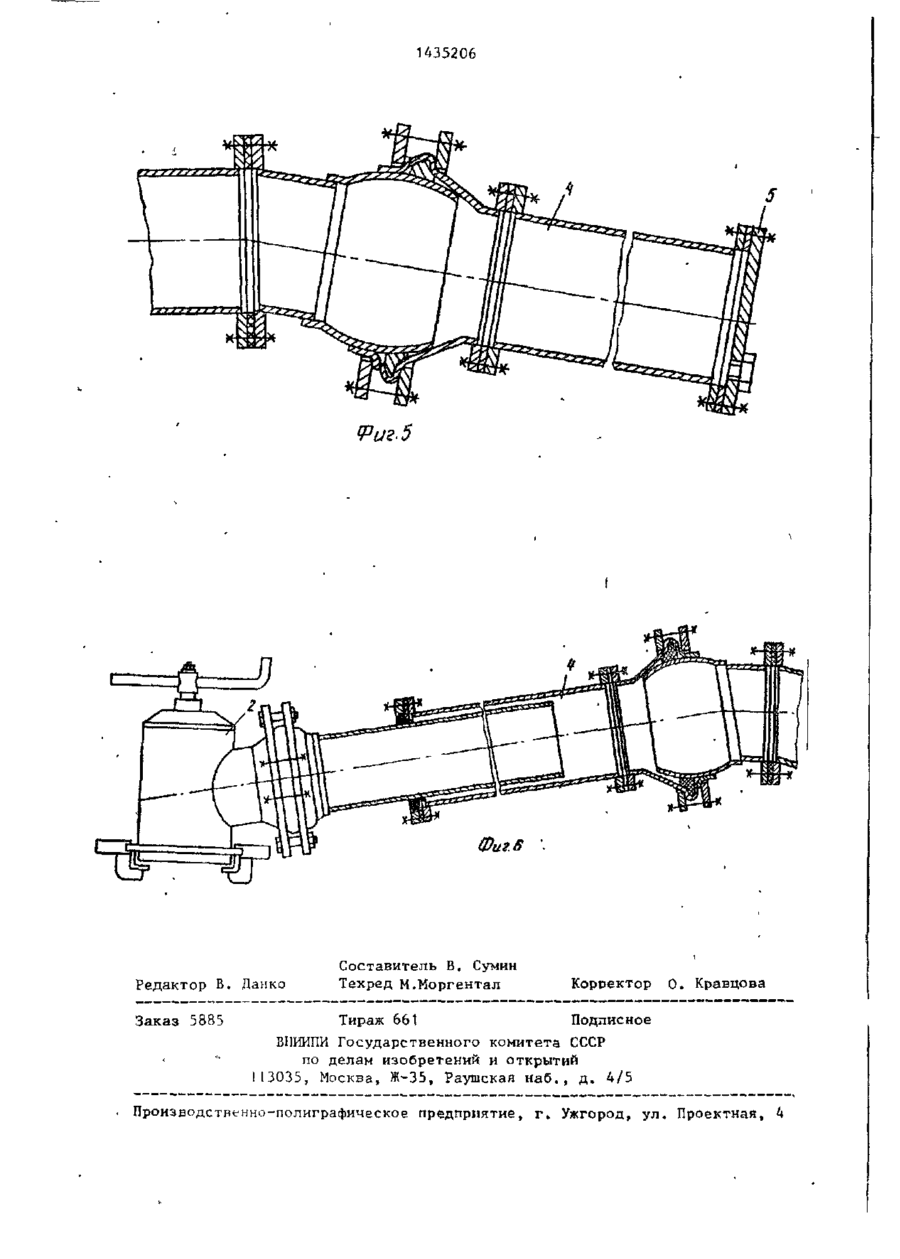

Изобретение относится к сельско му хозяйству, к оросительной технике, и может быть использовано для широкозахватных дождевальных машин позиционного действия. Цель - снижение материалоемкости. Дождевальная машина позиционного действия подключена к гидранту одним из концов водопроводящего пояса. Водозаборная головка 2 дождевальной машины 1 на концевой трубе 4 с тросовыми растяжками 6 подсоединена к гидранту 3. На концевой трубе 4 противоположной стороны машины устанавливается заглушка 5. После окончания полива позиции, прилегающей к гидранту 3, водозаборную головку 2 отсоединяют от концевой трубы 4 дож- t g девальчой машины 1 и перемещают ее чечерез линию гидрантов на смежное поле. Затем водозаборную головку 2 устанавливают на противоположной стороне машины вместо заглушки концевого трубопровода, которую переставляют на другую концевую трубу 4 дождевальной машины 2. 6 ил. 1 1435206 Изобретение относится к сельскому хозяйству, в частности к оросительной технике, и может быть использовано для широкозахватных дождевальных машин позиционного действия. Цель изобретения - снижение материалоемкости , На фиг. 1 показана дождевальная машина позиционного действия, подключенная к гидранту одним из концов водопроводящего пояса; на фиг. 2 машина со снятой водозаборной головкой перед буксировкой; на фиг. 3 машина, перемещенная на смежное относительно линии гидрантов поле; на фиг. 4 - машина, подключенная к гидранту противоположным концом водопроводящего пояса; на фиг. 5 - концевой трубопровод с заглушкой; на фиг. 6 подсоединительньш трубопровод с во- 2 0 дозаборной головкой. Способ двустороннего подключения дождевальных машин одним подсоединительным трубопроводом осуществляет-25 ся следующим образом. Дождевальная машина 1 подключается водозаборной головкой 2, установленной на рабочем конце машины, к гидранту 3 закрытой оросительной се30 ти, а на концевой трубе 4 противоположной стороны машины устанавливается заглушка 5. Концевая труба 4 устанавливается наклонно к горизонту с углом наклона, достаточным для сохранения в ней воды по объему, близ- 35 кому к весу подсоединительной головки. Наклон трубы регулируется изменением длины тросовых растяжек 6. После окончания полива позиции, при40 легающей к гидранту, машину отсоединяют от него для переезда на следующую позицию. При отключении машины от гидранта происходит автоматический слив воды из основного трубопровода. Шиг.3 При этом в связи с тем, что на концевой трубе установлена заглушка за счет наклона к горизонту, она остается заполненной водой. В таком состоянии машину перемещают к последующему гидранту. Масса наклоненной к горизонту концевой трубы 4, заполненной водой, обеспечивает устойчивость конструкции, выполняя роль противовеса. После полива всего поля,, прилегающего с одной стороны линии гидрантов, машину буксируют на смежное поле на другую сторону гидрантов. Перед буксировкой водозаборную головку 2 вынимают из трубы 4 и укладывают у линии гидрантов. Машину буксируют и после того, как концевая часть машины остановится у линии гидрантов, заглушку снимают, устанавливают на ее место водозаборную головку 2. На трубу противоположного конца машины относительно линии гидрантов устанавливают заглушку 5. При необходимоетнэ угол наклона концевой трубы регулируют изменением длины тросовых растяжек 6. Ф о р м у л а и з о б р е т е н и я Способ подключения дождевальных машин позиционного действия к гидрантам закрытой оросительной сети, включающий подсоединение трубопровода машины к гидранту одним концом через водозаборную головку, отключение от гидранта после полива, перемещение через линию гидрантов и подсоединение Другим концом к гидранту, о т л и ч а ю щ и й с я тем, что, с целью снижения материалоемкости, после отключения от гидранта водозаборную головку оставляют на линии гидрантов и после перемещения машины через линию гидрантов ее подсоединяют к противоположному концу трубопровода машины. 1435206 Риг. 5 Редактор В. Данко Заказ 5885 Составитель В, Сумин Техред М.Моргентал Корректор О• Кравцова Тираж 661 Подписное ВПИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
