Збірно-розбірний торговельний стелаж

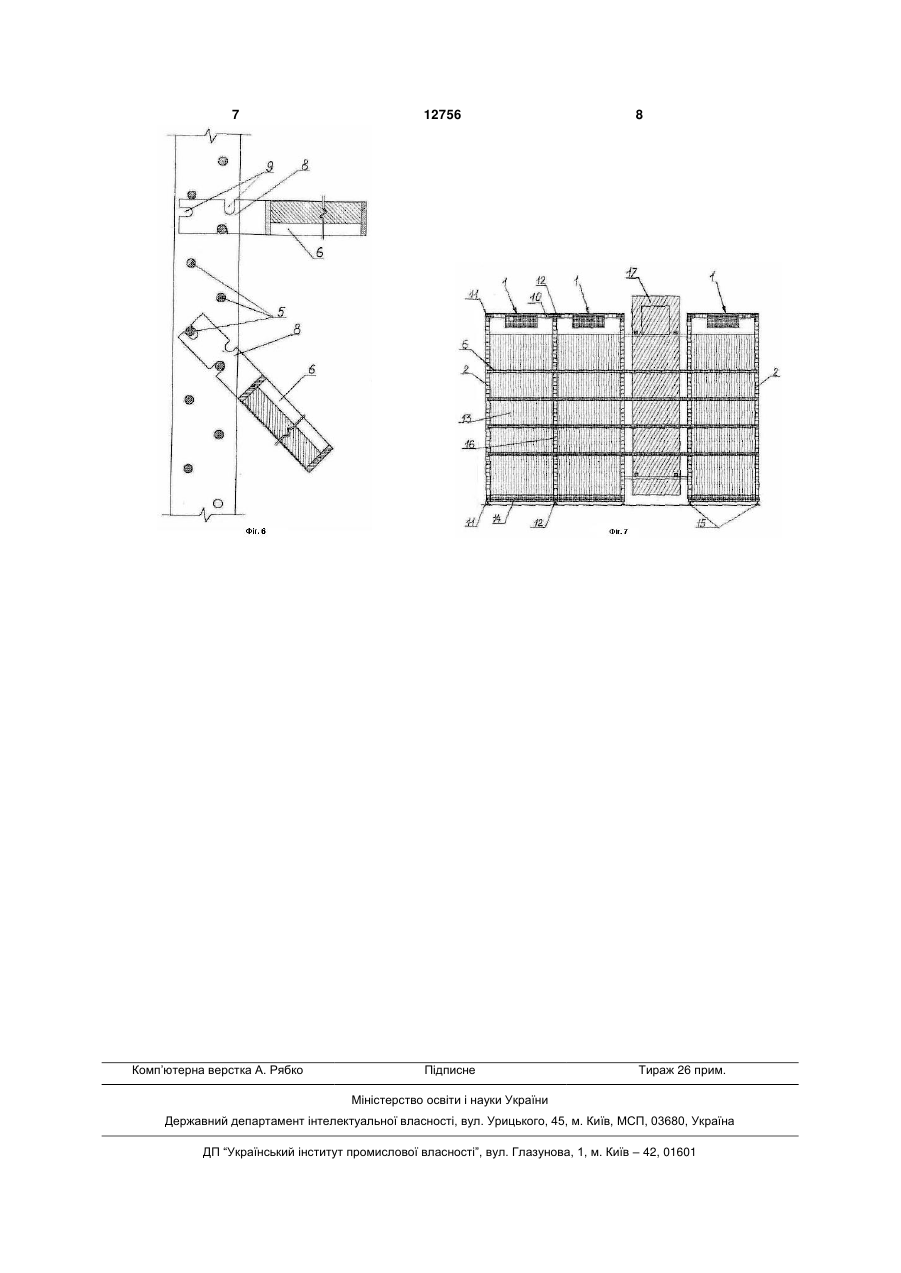

1. Збірно-розбірний торговельний стелаж, що містить несучі бічні стійки, на яких закріплено прямокутні полиці, виконані з можливістю їх розміщення під кутом до горизонталі, який відрізняється тим, що базовий модуль стелажа містить дві несучі бічні стійки, кожну з яких виконано з двох металевих пластин, з'єднаних між собою штирями у шаховому порядку, полиці закріплено на штирях за допомогою вирізів, виконаних у металевих кронштейнах, які є частиною несучої частини полиці у вигляді металевої рами, несучі бічні стійки разом з верхньою горизонтальною планкою закріплено за допомогою з'єднувальних елементів з утворенням каркаса, базовий модуль стелажа із зворотного боку має панельну стінку вертикальної прямокутної форми, а нижню частину базового модуля виконано у вигляді горизонтальної полиці, по кутах якої закріплено стрижневі ніжки, причому кут нахилу полиць становить до 60°. 2. Стелаж за п.1, який відрізняється тим, що додатково містить на зворотному боці другий базовий модуль. 3. Стелаж за п.1, який відрізняється тим, що додатково містить другий базовий модуль із спільною стійкою між двома базовими модулями. U 2 12756 1 3 12756 4 лаж є громіздким і важким. Все це унеможливлює Стелаж може додатково містити другий базойого використання як демонстраційного. вий модуль із спільною стійкою між двома базовиВідомо також збірно - розбірний стелаж, що ми модулями. містить перфоровані стояки з перфорацією у виСтелаж може додатково містити третій базогляді прямокутних пазів, у яких розміщено полиці у вий модуль та екран з тонованого скла, закріплевигляді металевих листів з краями, загнутими по ний між другим та третім базовими модулями, периметру [патент на корисну модель РФ №39795, причому за стійки базових модулів, розміщених з А47В57/20, 2004]. двох баків тонованого екрану, закріплено додаткоПолиці у вигляді металевих листів, які до того ві полки. ж не мають кута нахилу, не дуже придатні для деСтелаж може додатково містити другий базомонстрування товарів. вий модуль та екран з тонованого скла, закріплеНайближчим до корисної моделі, що заявляний між двома базовими модулями, причому за ється, є стелаж, який містить бічні стійки та полиці, стійки базових модулів, розміщених з двох баків розташовані під кутом до горизонталі та встановтонованого екрану, закріплено додаткові полки. лені з можливістю поступального переміщення Як з'єднувальні елементи використано Lвідносно опорної конструкції на засобах у вигляді подібні та Т-подібні з'єднувальні елементи. рейок ковзання, закріплених на опорній конструкції Шаг установлення полиць по висоті становить шарнірно. Полиця є дротяною конструкцією у ви3-12см. гляді лотка з передньою та задньою стінками. Металеві пластини стійок виконано з алюмінію Опорна конструкція обладнана фіксатором полиці, або листового заліза. а полиця в нижній частині має стопорний засіб, Полиці виконано з ДСП. відповідний до фіксатора [деклараційний патент Кожна полиця має бортик, утворений фасадУкраїни на винахід №67145, A47F3/06, 2003]. ною планкою. Цей стелаж призначено для розташування Бортик розміщено під полицею при її горизонпромислових товарів, товарів побутового признатальному положенні. чення або продуктів харчування. Проте на таких Бортик розміщено над полицею при її полодротяних полицях, виконаних у вигляді лотків з женні під кутом до горизонталі. можливістю поступального переміщення відносно Сукупність суттєвих ознак дозволяє створити опорної конструкції, неможливо демонструвати збірно-розбірний торговельний стелаж для демонпродукції багатьох товарних груп, наприклад, ексстрації товарів багатьох груп. понувати посуд та столові прибори. Крім того, поРозміщення штирів у шаховому порядку, долиці у вигляді лотків потребують опорної конструкзволяє не тільки скріплювати металеві пластини ції, що складається з двох стояків з кожного боку, стійки, але й кріпити полиці. тобто потребують додаткових конструктивних Вирізи у металевому кронштейні дозволяють елементів. кріпити полицю в горизонтальному положенні або В основу корисної моделі поставлено задачу під кутом до горизонталі. Граничну величину кута створити з невеликої кількості конструктивних обрано, виходячи з зручності розташування товаелементів зручний збірно-розбірний торговельний рів на полиці. Кут не може бути більше 60° через стелаж для демонстрування товарів багатьох груп, те, що товари будуть сповзати з полиці. При роззокрема для експонування посуду та столових ташуванні товарів на полиці, кут нахилу якої не приборів, одночасно спростивши виробництво перевищує 60°, сповзанню товарів з полиці запобістелажа, а також зробивши його привабливішим гає упор. для привертання уваги потенційних покупців для ДСП, з якого виконано полиці, надає їх додатпідвищення купівельного попиту. кову жорсткість. Поставлену задачу вирішують тим, що в збірЕкран з тонованого скла, що утворює ніби вірно-розбірному торговельному стелажу, що містить туальний стелаж, сприяє привертанню уваги потенесучі бічні стійки, на яких закріплено прямокутні нційних покупців до нього і, як наслідок, до товарів, полиці, виконані з можливістю їх розміщення під що знаходяться на полицях, підвищуючи тим сакутом до горизонталі, згідно з корисною моделлю, мим купівельний попит. базовий модуль стелажа містить дві несучі бічні Використовуючи можливість об'єднання біля стійки, кожну з яких виконано з двох металевих однієї стійки двох сусідніх модулів, можна утворюпластин, з'єднаних між собою штирями у шахововати різні комбінації з груп модулів. Це дозволяє з му порядку, полиці закріплено на штирях за допоневеликої кількості конструктивних елементів могою вирізів, виконаних у металевих кронштействорювати велику різноманітність комбінацій стенах, які є частиною несучої частини полиці у лажів. Мала кількість і типізація конструктивних вигляді металевої рами, несучі бічні стійки разом з елементів дозволяє спростити виробництво торговерхньою горизонтальною планкою закріплено за вого обладнання в умовах серійного виробництва. допомогою з'єднувальних елементів з утворенням Корисна модель пояснюється малюнками. каркасу, базовий модуль стелажа із зворотного На Фіг.1 зображено базовий модуль стелажа, боку має панельну стінку вертикальної прямокутв ізометрії; ної форми, а нижню частину базового модуля вина Фіг.2 - двосторонній стелаж, в ізометрії; конано у вигляді горизонтальної полиці, по кутах на Фіг.3 - стелаж за Фіг.2 у розібраному вигляякої закріплено стрижневі ніжки, причому кут нахиді; лу полиць становить до 60°. на Фіг.4 - стелаж у комбінації з двох модулів, в Стелаж може додатково містити на зворотноізометрії; му боці другий базовий модуль. на Фіг.5 - стелаж у комбінації з двох модулів і 5 12756 6 проміжної скляної стінки, в ізометрії; 1 стелажа виконано у вигляді горизонтальної пона Фіг.6 - стояк з полицями; лиці 14, по кутах якої закріплено стрижневі ніжки на Фіг.7 - стелаж у комбінації трьох модулів та 15. Кут нахилу полиць може становити до 60°. проміжної скляної стінки, вигляд спереду. Стелаж може бути виконано двостороннім, Базовий модуль 1 збірно-розбірного торговетобто він може містити на зворотному боці другий льного стелажа містить несучі бічні стійки 2, кожну базовий модуль 1 (Фіг.2). з яких виконано з двох металевих - алюмінієвих Стелаж може бути виконано з двох базових або з листового заліза - пластин 3, 4, з'єднаних модулів 1 із спільною стійкою 16 між двома базоміж собою штирями 5 у шаховому порядку. вими модулями 1 (Фіг.4). Прямокутні полиці 6, виконані з ДСП, мають Стелаж може містити три базові модулі 1 та несучу частину у вигляді металевої рами 7, частиекран 17 з тонованого скла, закріплений між друною якої є металевий кронштейн 8 з вирізами 9. гим та третім базовими модулями, причому за Полиці 6 закріплено на штирях 5 за допомогою стійки базових модулів, розміщених з двох баків вирізів 9 металевих кронштейнів 8. Шаг установтонованого екрану, закріплено додаткові полиці 18 лення полиць 6 по висоті вибирають в залежності (Фіг.7). від товару, який на них розміщуватимуть, і він моСтелаж може містити два базові модулі 1 та же становити від 3 до 12см. Фасадна планка метаекран 17 з тонованого скла, закріплений між ними, левої рами 7 утворює бортик (не видно), який знапричому за стійки базових модулів 1, розміщених з ходиться під полицею 6 при її горизонтальному двох баків тонованого екрану 17, закріплено додаположенні і над полицею 6 при її положенні під ткові полиці 18 (Фіг.5). кутом до горизонталі. Стелажі збирають з конструктивних елементів Несучі бічні стійки 2 разом з верхньою горизо(Фіг.3) і розміщують полиці під оптимальним кутом нтальною планкою 10 закріплено за допомогою Lдля визначеної групи товарів. Розташовують степодібних 11 та Т-подібних 12 з'єднувальних елелажі в торговельних залах. ментів з утворенням каркасу. Базовий модуль 1 Стелаж, що заявляється, може виготовлятися стелажа має панельну стінку 13 вертикальної пряу серійному виробництві меблевого обладнання з мокутної форми. Нижню частину базового модуля використанням відомих технології та матеріалів. 7 Комп’ютерна верстка А.Рябко 12756 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
