Збірно-розбірний торговельний стелаж

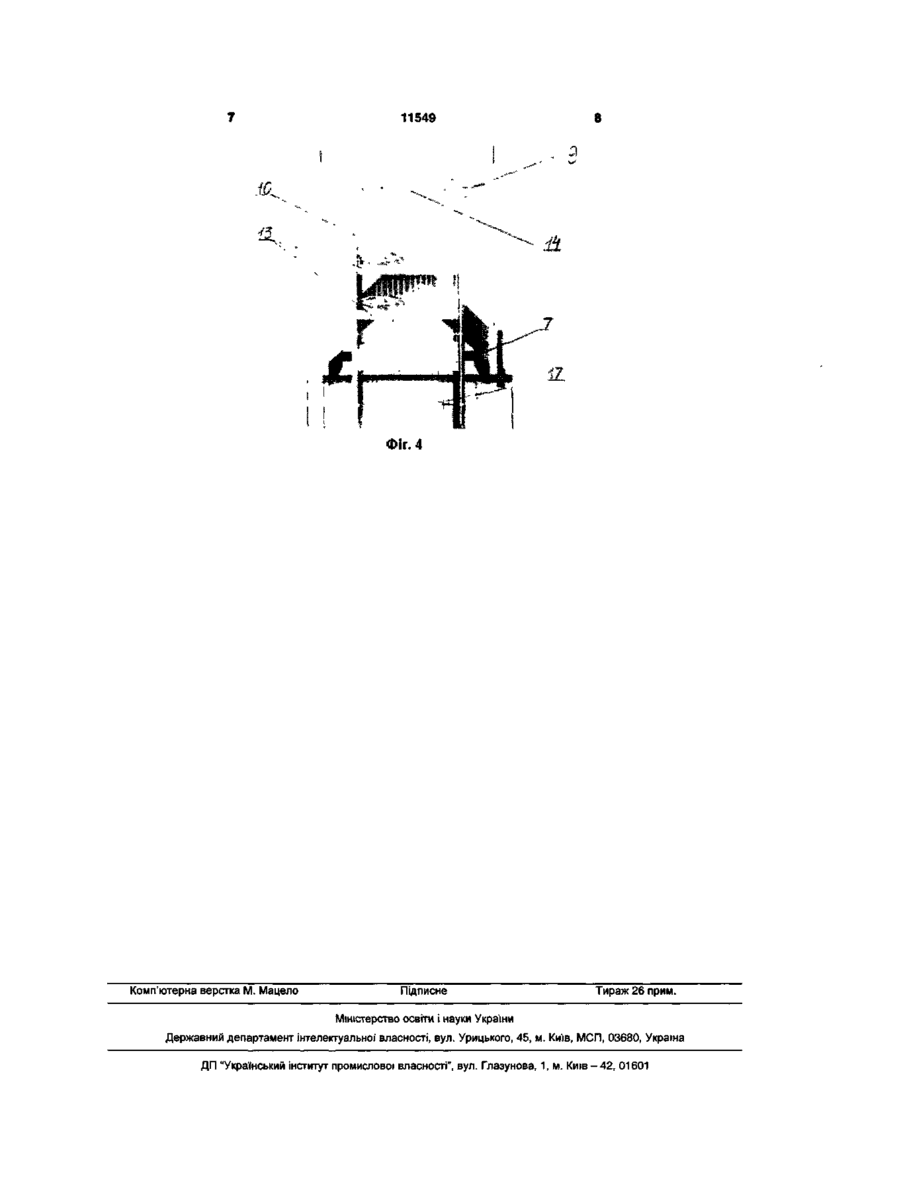

1. Збірно-розбірний торговельний стелаж, що містить опорну конструкцію з бічними стійками та полиці у вигляді лотків з передньою, задньою та бічними стінками, розміщених під кутом до горизонталі, який відрізняється тим, що бічні стійки зверху скріплені з горизонтальними рейками з утворенням каркаса, нижче спереду та ззаду бічні стійки скріплені верхніми поперечними рейками по одній з кожної сторони, а з бічних сторін - принаймні трьома поперечними рейками з кожного боку, полиці у вигляді лотків розділено всередині перегородками на шість однакових частин, а знизу лотки обпираються на вісь між двома колесами, з біч них сторін стелаж має додаткові стелажі, в яких стійки виконано у вигляді решіток, прикріплених до бічних стійок, з щонайменше трьома поперечними планками, полиці з бортиками розташовано під кутом до горизонталі, а над верхніми полицями виконано козирки, причому стелаж має покрівлю у вигляді увігнутих тонких смуг, закріплених у пазах верхніх горизонтальних рейок каркаса паралельно один одному. 2. Стелаж за п. 1, який відрізняється тим, що під полицями з двох боків коліс та під полицями двох додаткових стелажів розміщено висувні кошики. 3. Стелаж за п. 1, який відрізняється тим, що середини верхніх бічних поперечних рейок скріплено перпендикулярною рейкою, до якої під кутом з двох протилежних боків закріплено лотки. 4. Стелаж за п. 1, який відрізняється тим, що кути нахилу лотків та полиць додаткових стелажів становить до 60°. Корисна модель належить до меблів, зокрема, до торговельного обладнання, і може бути використана в торговельних закладах, на ринках як стелаж для розміщення сільгосппродуктів, зокрема, овочів і фруктів. Відомо збірно-розбірний стелаж, що містить перфоровані стояки з перфорацією у вигляді прямокутних пазів, у яких розміщено полиці у вигляді металевих листів з краями, загнутими по периметру [патент на корисну модель РФ №39795, А47 в 57/20, 2004]. Цей стелаж недостатньо зручний для розміщення фруктів та овочів. Крім того, стелаж є мало привабливим для того, щоб привернути увагу покупців до товару, розташованому на ньому. Найближчим до корисної моделі, що заявляється, є торговельний стелаж, який містить опорну конструкцію з бічними стійками та принаймні одну полицю у вигляді лотка з передньою, задньою та бічними стінками, розміщену під кутом до горизонталі таким чином, що товари у разі виймання одиниці товару в нижній частині полиці мають змогу пересуватися під дією своєї ваги з верхньої до нижньої частини полиці [деклараційний патент України №67146, A47F 3/08,2003]. Зазначений стелаж є зручнішим для розміщення овочів і фруктів, ніж попередній аналог, проте він недостатньо місткий і мало привабливий для того, щоб привернути увагу покупців до товару, розташованому на ньому. В основу корисної моделі поставлено задачу створення збірно-розбірного торговельного стелажа, який був би зручним і містким для розміщення сільгосппродуктів, зокрема, овочів і фруктів, та привертав би увагу покупців до товару, розташованому на ньому, підвищуючи тим самим купівельний попит. Поставлену задачу вирішують тим, що у збірно-розбірному торговельному стелажу, який містить опорну конструкцію з бічними стійками та полиці у вигляді лотків з передньою, задньою та бічними стінками, розміщених під кутом до горизонталі, згідно з корисною моделлю, що бічні стійки зверху скріплені з горизонтальними рейками з утворенням каркаса, нижче спереду та ззаду бічні стійки скріплені верхніми поперечними рейками по одній з кожної сторони, а з бічних сторін - принаймні трьома поперечними рейками з кожного боку, 0) 11549 полиці у вигляді лотків розділено всередині перегородками на шість однакових частин, а знизу лотки обпираються на вісь між двома колесами, з бічних сторін стелаж має додаткові стелажі, в яких стійки виконано у вигляді решіток, прикріплених до бічних стійок, з щонайменше трьома поперечними планками, полиці з бортиками додаткових стелажів розташовано під кутом до горизонталі, а над верхніми полицями виконано козирки, причому стелаж має покрівлю у вигляді увігнутих тонких смуг, закріплених у пазах верхніх горизонтальних рейок каркаса паралельно один одному. Під лотками з двох боків коліс та під полицями двох додаткових стелажів розміщено висувні кошики. Середини верхніх бічних поперечних рейок може бути скріплено перпендикулярною рейкою, до якої під кутом з двох протилежних боків закріплено лотки. Кути нахилу лотків та полиць додаткових стелажів становить до 60°. Сукупність конструктивних елементів - полиць у вигляді лотків, додаткових стелажів, кошиків створює місткий та зручний стелаж для розміщення овочів і фруктів. Установлення стелажу на колеси, що створює імітацію возу, а також оригінальна покрівля та козирки сприяють привертанню уваги покупців до сільськогосподарських товарів, розміщених на стелажу. Корисна модель пояснюється малюнками. На Фіг.1— Фіг.2 зображено збірно-розбірний торговельний стелаж, в ізометрії; на Фіг.З - збірно-розбірний торговельний стелаж, вигляд спереду; на Фіг.4 - збірно-розбірний торговельний стелаж, вигляд збоку. 1:1 Фіг. 1 Збірно-розбірний торговельний стелаж містить опорну конструкцію з бічними стійками 1 та полиці у вигляді лотків 2 з передньою, задньою та бічними стінками, розміщених під кутом до 60° до горизонталі. Бічні стійки 1 зверху скріплені з горизонтальними рейками 3 з утворенням каркаса. Нижче спереду та ззаду бічні стійки 1 скріплені верхніми поперечними рейками 4 по одній з кожної сторони, а з бічних сторін - принаймні трьома поперечними рейками 5 з кожного боку. Середини верхніх бічних поперечних рейок 5 може бути скріплено перпендикулярною рейкою (не видно), до якої під кутом закріплено з двох протилежних боків полиці у вигляді лотків 2, розділених всередині перегородками 6 на шість однакових частин. Знизу лотки 2 обпираються на вісь 7 між двома колесами 8. З бічних сторін стелаж має додаткові стелажі 9, в яких стійки виконано у вигляді решіток 10, прикріплених до основних стійок 1, з щонайменше трьома поперечними планками 11. Полиці 12 з бортиками 13 розташовано під кутом до 60° до горизонталі, а над верхніми полицями 12 виконано козирки 14. Стелаж має покрівлю у вигляді увігнутих тонких смуг 15, закріплених у пазах 16 верхніх горизонтальних рейок 3 каркаса паралельно один одному. З двох боків коліс 8 та під полицями 12 двох додаткових стелажів 9 розміщено висувні кошики 17. Після складання та розміщення стелажу у торговельному приміщенні або на ринку його лотки, полки додаткових стелажів і висувні кошики завантажують сільгосппродуктами. Оригінальний стелаж привертатиме увагу потенційних покупців і, як наслідок, сприятиме підвищенню купівельного попиту. г МІФ 11549 Фіг. 4 Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної' власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
