Збірно-розбірний торговельний стелаж

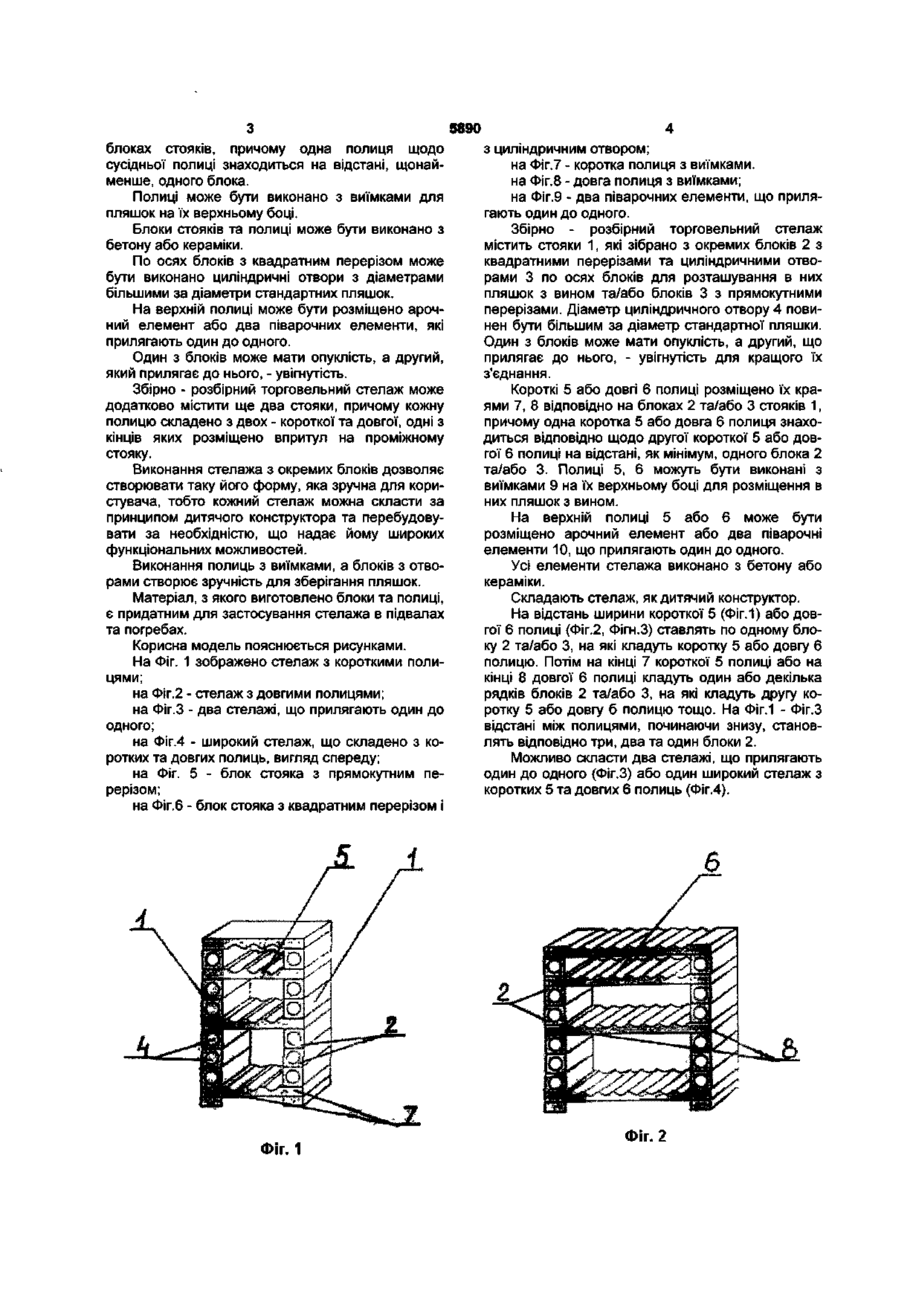

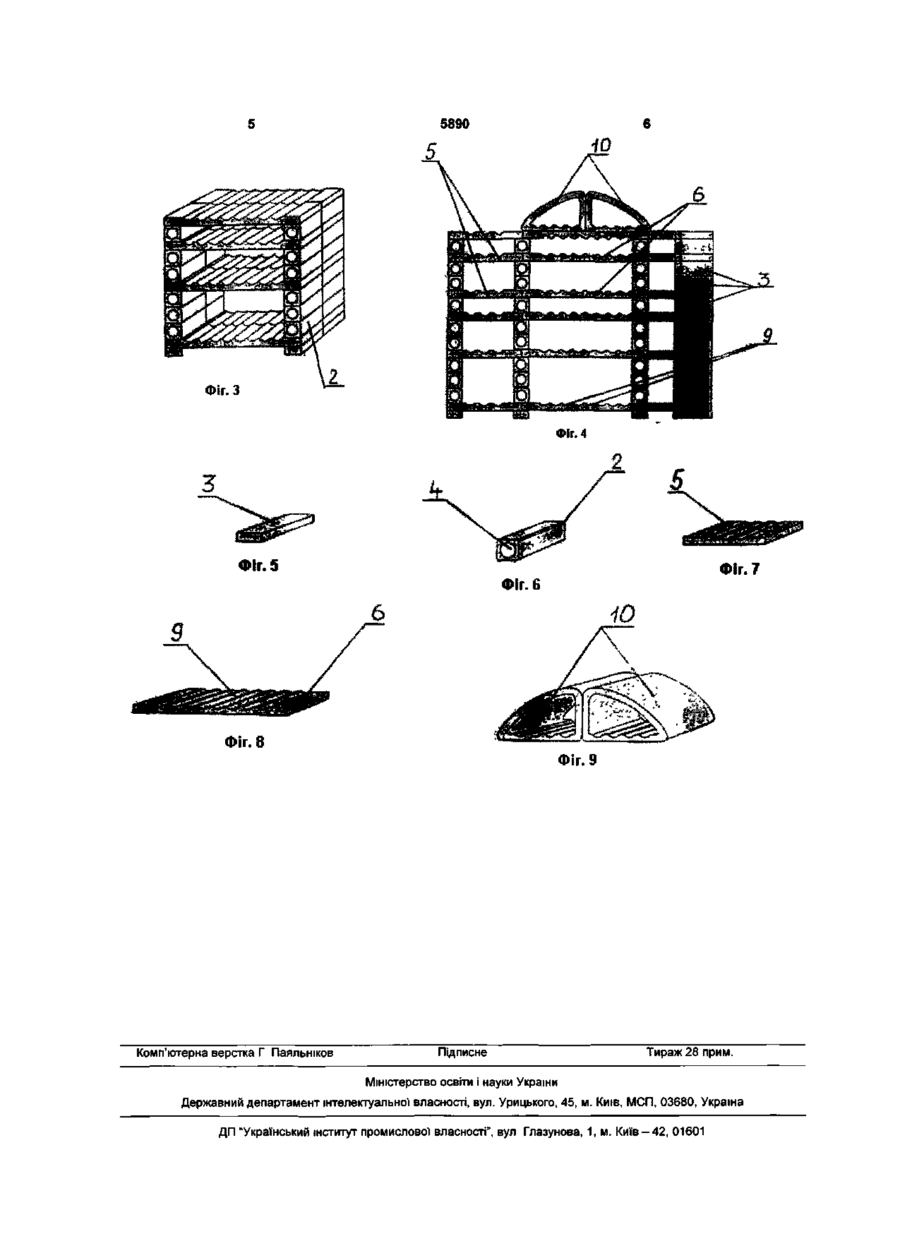

УКРАЇНА (19) UA (11)5890 (із, U (51)7А47В73/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ЗБІРНО-РОЗБІРНИЙ ТОРГОВЕЛЬНИЙ СТЕЛАЖ (21)20041008138 (22)07 10 2004 (24)15 03 2005 (46) 15 03 2005, Бюл № 3, 2005 р (72) Макогон Павло Миколайович, Луценко Микола Миколайович (73) Макогон Павло Миколайович, Луценко Микола Миколайович 57) 1 Збірно-розбірний торговельний стелаж, що містить стояки та полиці, який відрізняється тим, що стояки зібрані з окремих блоків з квадратними та/або прямокутними перерізами, розміщених один на одному, а полиці розташовані кінцями на блоках стояків, причому одна полиця щодо сусідньої полиці знаходиться на відстані щонайменше одного блока 2 Збірно-розбірний торговельний стелаж за п 1, який відрізняється тим, що полиці виконані з виїмками для пляшок на їх верхньому боці 3 Збірно-розбірний торговельний стелаж за п 1, який відрізняється тим, що блоки стояків та полиці виконані з бетону або кераміки Корисна модель належить до меблів, зокрема, до торговельного обладнання, і може бути використана для зберігання пляшок з вином в підвалах та погребах Відомо торговельні стелажі, в яких полиці розміщено під кутом до горизонталі таким чином, що товари у разі виймання одиниці товару в нижній частині полиці мають змогу пересуватися під дією своєї ваги з верхньої до нижньої частини полиці [заявка на винахід РФ № 98119711, B65G 1/08, 2000, заявка ЕР 0847939, B65G 1/137, 1998, деклараційний патент України № 67146, A47F 3/08] Зазначені торговельні стелажі призначено для демонстрації товарів у торговельних закладах, але вони незручні для зберігання товарів і не придатні для зберігання пляшок Найближчим до корисної моделі, що заявляється, є збірно - розбірний стелаж, що містить перфоровані стояки з перфорацією у вигляді прямокутних пазів, у яких розміщено полиці у вигляді 4 Збірно-розбірний торговельний стелаж за п 1, який відрізняється тим, що по осях блоків з квадратним перерізом виконані циліндричні отвори з діаметрами, більшими за діаметри стандартних пляшок 5 Збірно-розбірний торговельний стелаж за будьяким з пп 1-4, який відрізняється тим, що на верхній полиці розміщений арочний елемент або два піварочних елементи, які прилягають один до одного 6 Збірно-розбірний торговельний стелаж за п 1, який відрізняється тим, що один з блоків має опуклість, а другий, який прилягає до нього, - увігнутість 7 Збірно-розбірний торговельний стелаж за п 1, який відрізняється тим, що додатково містить ще два стояки 8 Збірно-розбірний торговельний стелаж за п 7, який відрізняється тим, що кожна полиця складена з двох - короткої та довгої, одні з КІНЦІВ ЯКИХ розміщені впритул на проміжному стояку металевих листів з краями, загнутими по периметру [патент на корисну модель РФ № 39795, А47 в 57/20, 2004] Даний стелаж хоча є більш придатним за попередні аналоги для зберігання пляшок, проте також незручний Крім того, металеві полиці не дуже придатні для зберігання скляних пляшок з вином у підвалах та погребах А функціональні можливості стелажа обмежуються лише перестановкою полиць у прямокутних пазах В основу корисної моделі поставлено задачу створення збірно - розбірного торговельного стелажа, який би був зручним для зберігання пляшок з вином у погребах та підвалах та мав би широкі функціональні можливості Поставлену задачу вирішують тим, що у збірно - розбірному торговельному стелажу, що містить стояки та полиці, згідно з корисною моделлю, стояки зібрано з окремих блоків з квадратними та/або прямокутними перерізами, розміщених один на одному, а полиці розташовано кінцями на 00 ю 5890 блоках стояків, причому одна полиця щодо сусідньої полиці знаходиться на відстані, щонайменше, одного блока. Полиці може бути виконано з виїмками для пляшок на їх верхньому боці. Блоки стояків та полиці може бути виконано з бетону або кераміки. По осях блоків з квадратним перерізом може бути виконано циліндричні отвори з діаметрами більшими за діаметри стандартних пляшок. На верхній полиці може бути розміщено арочний елемент або два піварочних елементи, які прилягають один до одного. Один з блоків може мати опуклість, а другий, який прилягає до нього, - увігнутість. Збірно - розбірний торговельний стелаж може додатково містити ще два стояки, причому кожну полицю складено з двох - короткої та довгої, одні з кінців яких розміщено впритул на проміжному стояку. Виконання стелажа з окремих блоків дозволяє створювати таку його форму, яка зручна для користувача, тобто кожний стелаж можна скласти за принципом дитячого конструктора та перебудовувати за необхідністю, що надає йому широких функціональних можливостей. Виконання полиць з виїмками, а блоків з отворами створює зручність для зберігання пляшок. Матеріал, з якого виготовлено блоки та полиці, є придатним для застосування стелажа в підвалах та погребах. Корисна модель пояснюється рисунками. На Фіг. 1 зображено стелаж з короткими полицями; на Фіг.2 - стелаж з довгими полицями; на Фіг.З - два стелажі, що прилягають один до одного; на Фіг.4 - широкий стелаж, що складено з коротких та довгих полиць, вигляд спереду; на Фіг. 5 - блок стояка з прямокутним перерізом; на Фіг.6 - блок стояка з квадратним перерізом і Фіг. 1 з циліндричним отвором; на Фіг.7 - коротка полиця з виїмками. на Фіг.8 - довга полиця з виїмками; на Фіг.9 - два піварочних елементи, що прилягають один до одного. Збірно - розбірний торговельний стелаж містить стояки 1, які зібрано з окремих блоків 2 з квадратними перерізами та циліндричними отворами 3 по осях блоків для розташування в них пляшок з вином та/або блоків 3 з прямокутними перерізами. Діаметр циліндричного отвору 4 повинен бути більшим за діаметр стандартної пляшки. Один з блоків може мати опуклість, а другий, що прилягає до нього, - увігнутість для кращого їх з'єднання. Короткі 5 або довгі 6 полиці розміщено їх краями 7, 8 відповідно на блоках 2 та/або 3 стояків 1, причому одна коротка 5 або довга 6 полиця знаходиться відповідно щодо другої короткої 5 або довгої 6 полиці на відстані, як мінімум, одного блока 2 та/або 3. Полиці 5, 6 можуть бути виконані з виїмками 9 на їх верхньому боці для розміщення в них пляшок з вином. На верхній полиці 5 або 6 може бути розміщено арочний елемент або два піварочні елементи 10, що прилягають один до одного. Усі елементи стелажа виконано з бетону або кераміки. Складають стелаж, як дитячий конструктор. На відстань ширини короткої 5 (Фіг. 1) або довгої 6 полиці (Фіг.2, Фігн.З) ставлять по одному блоку 2 та/або 3, на які кладуть коротку 5 або довгу 6 полицю. Потім на кінці 7 короткої 5 полиці або на кінці 8 довгої 6 полиці кладуть один або декілька рядків блоків 2 та/або 3, на які кладуть другу коротку 5 або довгу б полицю тощо. На Фіг.1 - Фіг.З відстані між полицями, починаючи знизу, становлять відповідно три, два та один блоки 2. Можливо скласти два стелажі, що прилягають один до одного (Фіг.З) або один широкий стелаж з коротких 5 та довгих 6 полиць (Фіг.4). Фіг.2 5890 Фіг. З Фіг. 4 Фіг. 5 Фіг. 7 Фіг. 6 Фіг. 8 Фіг. 9 Комп'ютерна верстка Г Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ —42, 01601
