Електроз’єднувач для проводів в ізоляції

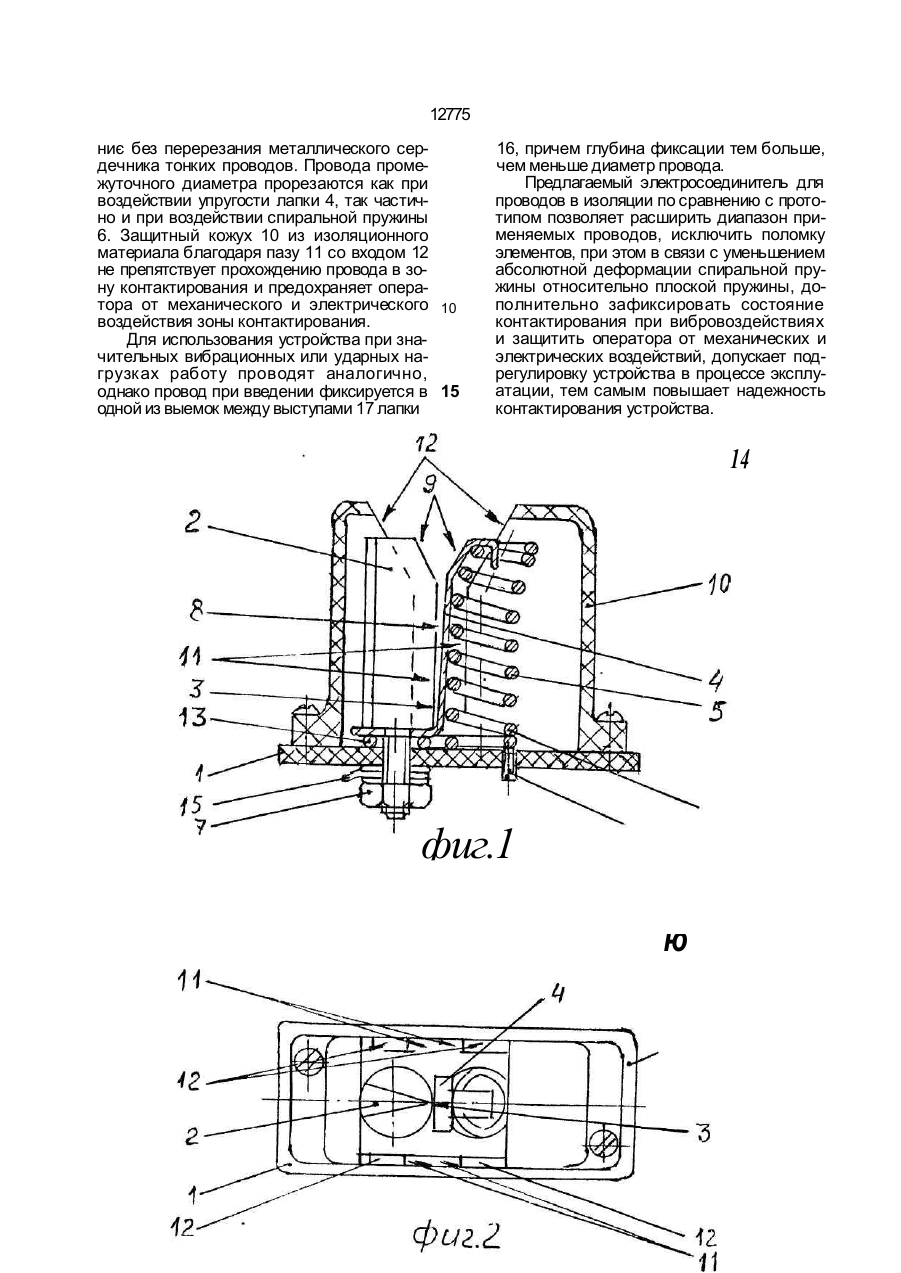

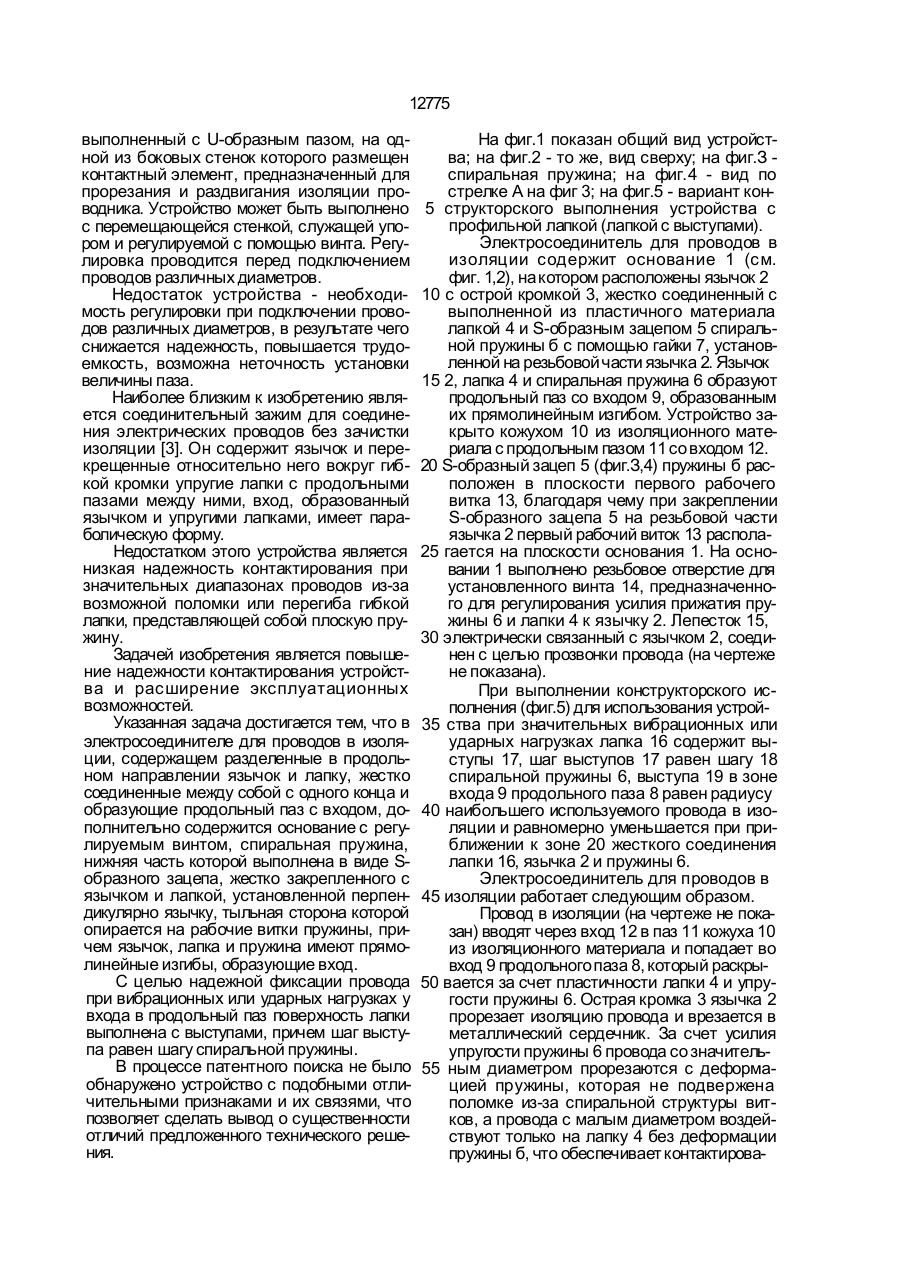

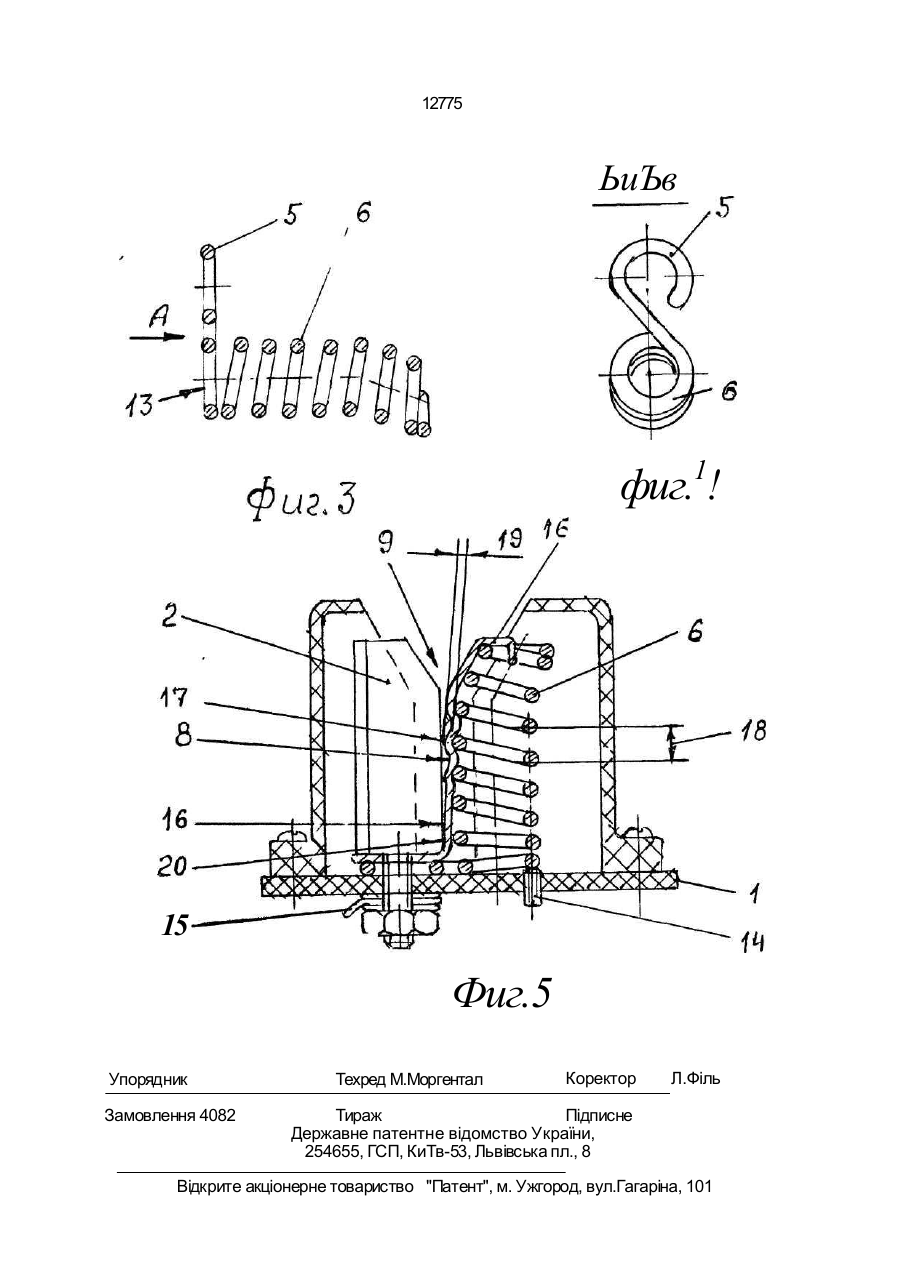

1. Электросоединитель для проводов в изоляции, содержащий разделенные в про дольном направлении язычок и лапку, жестко соединенные между собой с одного конца и образующие продольный паз с входом, о тл и ч а ю щ и й с я тем, что электросоединитель дополнительно содержит основание с регулировочным винтом, спиральную пружину, нижняя часть которой выполнена в виде S-образного зацепа, жестко закрепленного с язычком и лапкой, установленной перпендикулярно язычку, тыльная сторона которой опирается на рабочие витки пружины, причем язычок, лапка и пружина имеют, прямолинейные изгибы, образующие вход. 2. Электросоединитель для проводов в изоляции по п.1,о т л и ч а ю щ и й с я тем, что у входа в продольный паз поверхность лапки выполнена с выступами, причем шаг выступов равен шагу спиральной пружины. С > сл Изобретение относится к электротехнике, в частности на контрольных операциях при изготовлении жгутов, катушек и других электроустройств и приборов, где требуется быстрое временное подсоединение контролируемой продукции для прозвонки или отыскания выходов проводников без зачистки изоляции на их концах. Известен электросоединитель [1] для подсоединения электрических проводов без зачистки изоляции, содержащий разъемную клеммную часть в виде U-образного элемента, один из концов которого выполнен в виде раздвоенного лезвия, в основании которого образуется каплеобразный зазор. Соединяемый проводник заводится в каплеобразный зазор и подводится к месту схождения лезвий, в результате чего проис ходит надрез изоляции и наступает контактирование. Недостаток устройства - неудобство эксплуатации при заведении в каплеобразный зазор проводника и приложении усилия при освобождении провода из устройства для надреза изоляции и контактирования, причем при обрыве провода или поломке U-образного элемента при значительном диаметре провода может произойти травма оператора, а также недостаточная надежность контактирования при поломке или деформации плоского витка U-образного элемента. Также известен электросоединитель [2], предназначенный для подключения проводников к измерительной и другой аппаратуре, содержащий опорный элемент, О 12775 выполненный с U-образным пазом, на одной из боковых стенок которого размещен контактный элемент, предназначенный для прорезания и раздвигания изоляции проводника. Устройство может быть выполнено с перемещающейся стенкой, служащей упором и регулируемой с помощью винта. Регулировка проводится перед подключением проводов различных диаметров. Недостаток устройства - необходимость регулировки при подключении проводов различных диаметров, в результате чего снижается надежность, повышается трудоемкость, возможна неточность установки величины паза. Наиболее близким к изобретению является соединительный зажим для соединения электрических проводов без зачистки изоляции [3]. Он содержит язычок и перекрещенные относительно него вокруг гибкой кромки упругие лапки с продольными пазами между ними, вход, образованный язычком и упругими лапками, имеет параболическую форму. Недостатком этого устройства является низкая надежность контактирования при значительных диапазонах проводов из-за возможной поломки или перегиба гибкой лапки, представляющей собой плоскую пружину. Задачей изобретения является повышение надежности контактирования устройства и рас ширение эксплуатационных возможностей. Указанная задача достигается тем, что в электросоединителе для проводов в изоляции, содержащем разделенные в продольном направлении язычок и лапку, жестко соединенные между собой с одного конца и образующие продольный паз с входом, дополнительно содержится основание с регулируемым винтом, спиральная пружина, нижняя часть которой выполнена в виде Sобразного зацепа, жестко закрепленного с язычком и лапкой, установленной перпендикулярно язычку, тыльная сторона которой опирается на рабочие витки пружины, причем язычок, лапка и пружина имеют прямолинейные изгибы, образующие вход. С целью надежной фиксации провода при вибрационных или ударных нагрузках у входа в продольный паз поверхность лапки выполнена с выступами, причем шаг выступа равен шагу спиральной пружины. В процессе патентного поиска не было обнаружено устройство с подобными отличительными признаками и их связями, что позволяет сделать вывод о существенности отличий предложенного технического решения. На фиг.1 показан общий вид устройства; на фиг.2 - то же, вид сверху; на фиг.З спиральная пружина; на фиг.4 - вид по стрелке А на фиг 3; на фиг.5 - вариант кон5 структорского выполнения устройства с профильной лапкой (лапкой с выступами). Электросоединитель для проводов в изоляции содержит основание 1 (см. фиг. 1,2), на котором расположены язычок 2 10 с острой кромкой 3, жестко соединенный с выполненной из пластичного материала лапкой 4 и S-образным зацепом 5 спиральной пружины б с помощью гайки 7, установленной на резьбовой части язычка 2. Язычок 15 2, лапка 4 и спиральная пружина 6 образуют продольный паз со входом 9, образованным их прямолинейным изгибом. Устройство закрыто кожухом 10 из изоляционного материала с продольным пазом 11 со входом 12. 20 S-образный зацеп 5 (фиг.З,4) пружины б расположен в плоскости первого рабочего витка 13, благодаря чему при закреплении S-образного зацепа 5 на резьбовой части язычка 2 первый рабочий виток 13 распола25 гается на плоскости основания 1. На основании 1 выполнено резьбовое отверстие для установленного винта 14, предназначенного для регулирования усилия прижатия пружины 6 и лапки 4 к язычку 2. Лепесток 15, 30 электрически связанный с язычком 2, соединен с целью прозвонки провода (на чертеже не показана). При выполнении конструкторского исполнения (фиг.5) для использования устрой35 ства при значительных вибрационных или ударных нагрузках лапка 16 содержит выступы 17, шаг выступов 17 равен шагу 18 спиральной пружины 6, выступа 19 в зоне входа 9 продольного паза 8 равен радиусу 40 наибольшего используемого провода в изоляции и равномерно уменьшается при приближении к зоне 20 жесткого соединения лапки 16, язычка 2 и пружины 6. Электросоединитель для проводов в 45 изоляции работает следующим образом. Провод в изоляции (на чертеже не показан) вводят через вход 12 в паз 11 кожуха 10 из изоляционного материала и попадает во вход 9 продольного паза 8, который раскры50 вается за счет пластичности лапки 4 и упругости пружины 6. Острая кромка 3 язычка 2 прорезает изоляцию провода и врезается в металлический сердечник. За счет усилия упругости пружины 6 провода со значитель55 ным диаметром прорезаются с деформацией пружины, которая не подвержена поломке из-за спиральной структуры витков, а провода с малым диаметром воздействуют только на лапку 4 без деформации пружины б, что обеспечивает контактирова 12775 ниє без перерезания металлического сердечника тонких проводов. Провода промежуточного диаметра прорезаются как при воздействии упругости лапки 4, так частично и при воздействии спиральной пружины 6. Защитный кожух 10 из изоляционного материала благодаря пазу 11 со входом 12 не препятствует прохождению провода в зону контактирования и предохраняет оператора от механического и электрического 10 воздействия зоны контактирования. Для использования устройства при значительных вибрационных или ударных нагрузках работу проводят аналогично, однако провод при введении фиксируется в 15 одной из выемок между выступами 17 лапки 16, причем глубина фиксации тем больше, чем меньше диаметр провода. Предлагаемый электросоединитель для проводов в изоляции по сравнению с прототипом позволяет расширить диапазон применяемых проводов, исключить поломку элементов, при этом в связи с уменьшением абсолютной деформации спиральной пружины относительно плоской пружины, дополнительно зафиксировать состояние контактирования при вибровоздействиях и защитить оператора от механических и электрических воздействий, допускает подрегулировку устройства в процессе эксплуатации, тем самым повышает надежность контактирования устройства. 14 фиг.1 ю 12775 ЬиЪв фиг.1! 15 Фиг.5 Упорядник Замовлення 4082 Техред М.Моргентал Коректор Л.Філь Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
