Устройство для снятия изоляции с проводов, содержащее два зачистных круга с приводом их вращения, расположенные на параллельных валах с зазором между их рабочими поверхностями, от­личающееся тем, что, с целью повышения произ­водительности и качества обрабатываемых проводов, круги выполнены из материала, облада­ющего адгезией к материалу изоляции провода, например из винипласта при изоляции провода из поливинилхлорида.

Текст

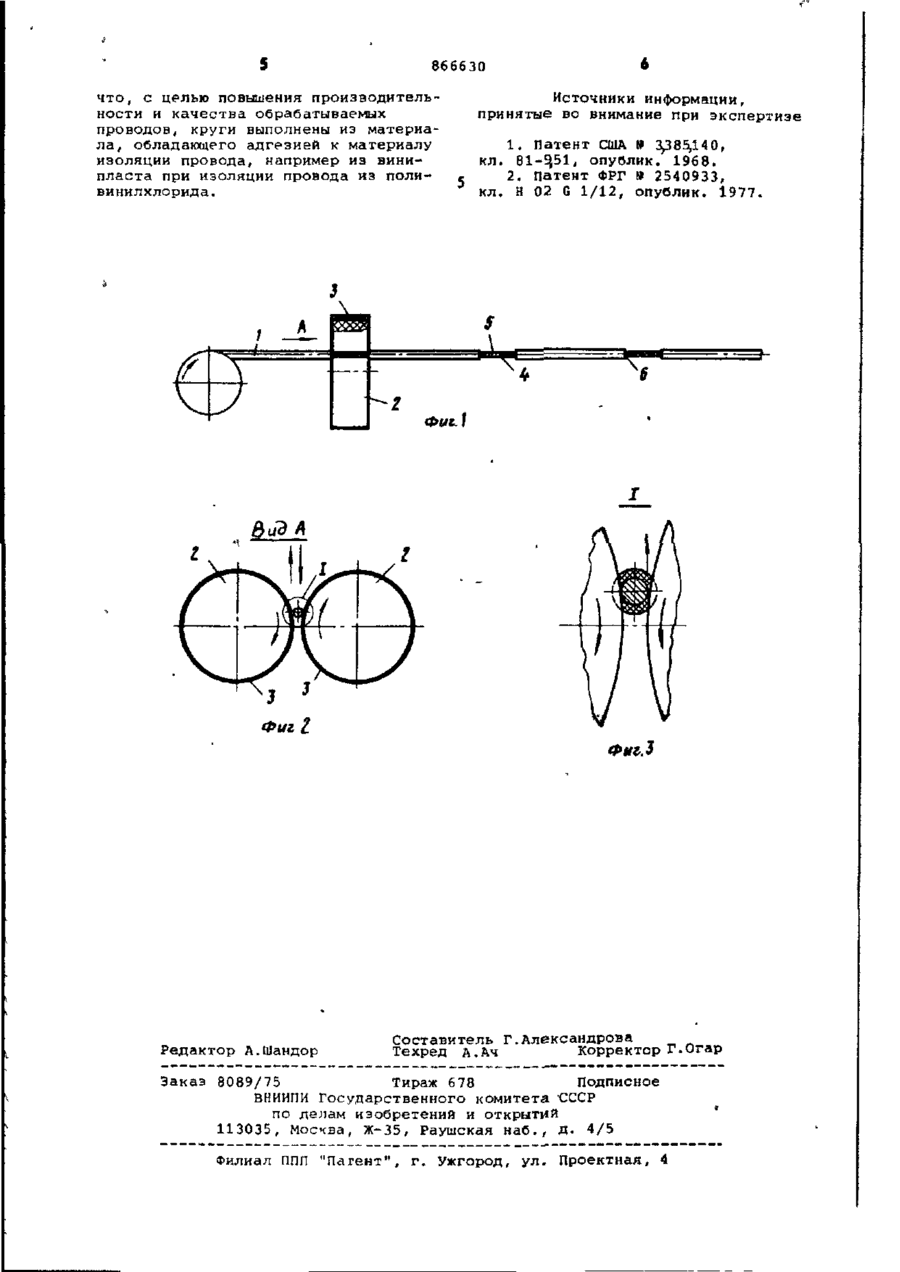

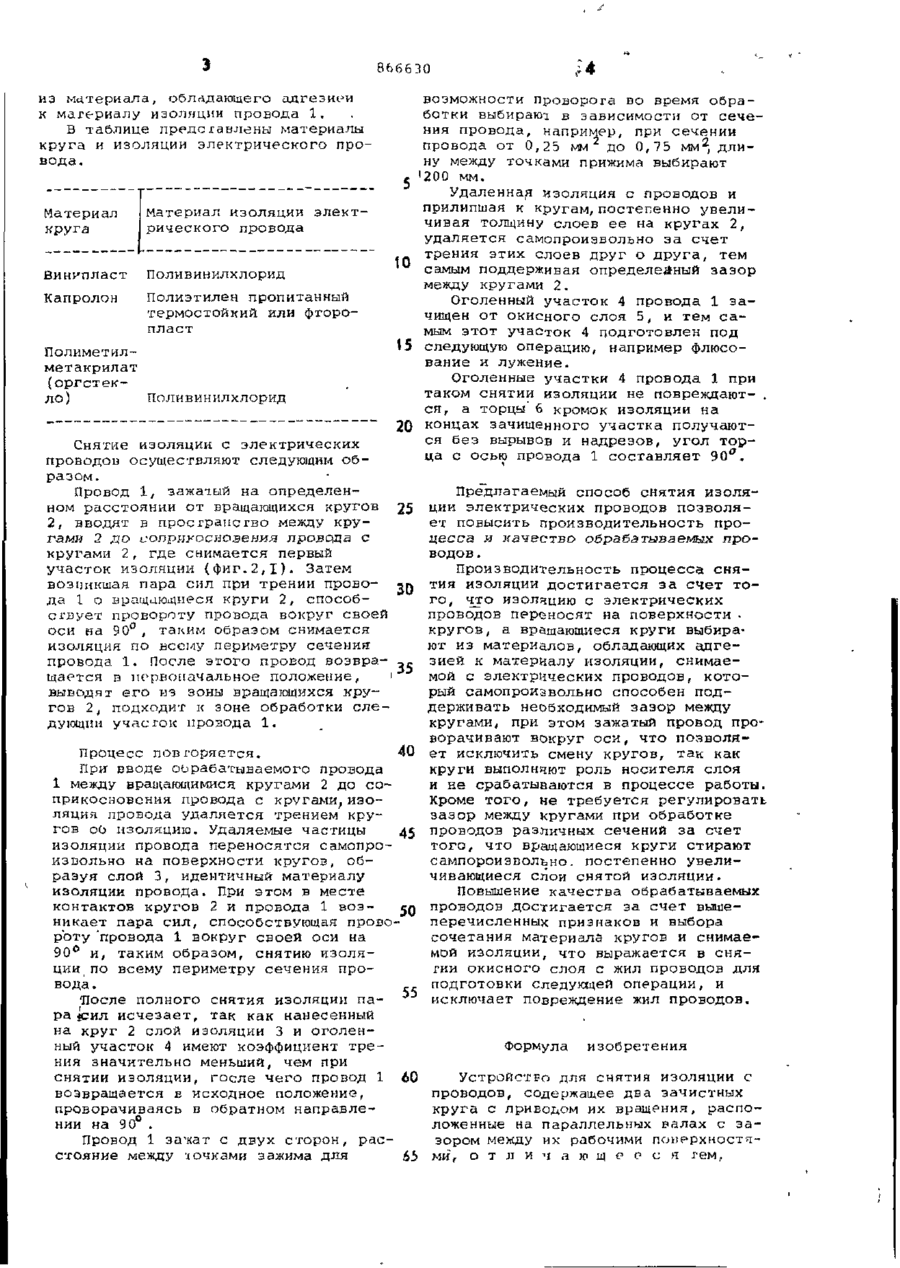

Союз Советских Социалистических Республик К {61) Дополнительное кавт. свид-ву (22) Заявлено 14.0180 с присоединением заявки № Государственный комитет СССР по делам изобретений н открытий . Кл. 3 (2J) 28 71735/24-07 Н 02 G 1/12 (23) Приоритет Опубликовано 23.09.31 Бюллетень № 35 (53)УДК 621.315.3. Дата опубликования описания 210981 (72) Авторы изобретения .002.72(088.8) А.С.Монасгыренко и Н.М.Шевченко , ,, T l. Ч чи (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СНЯТИЯ ИЗОЛЯЦИИ С ПРОВОДОВ 1 Изобретение относится к технологическому оборудованию для подготовки электрических проводов к монтажу и может быть использовано в электротехнической, радиотехнической и других отраслях промышленности. Известно устройство и способ для снятия изоляции многопроводного кабеля, в котором зачистные круги для снятия изоляции выполнены из стекловолокна, распложены на некотором расстоянии друг от друга, соответствующем толщине снимаемых проводов. 'Круги вращаются в одном направлении, в результате чего смежные периферийные элементы указанных кругов движутся в направлении, противоположном друг другу [1]. Однако выполнение зачистных кругов из стекловолокна не исключает возможность повреждения жилы провода при изменении зазора между рабочими поверхностями кругов, вследствие чего возникает необходимое; іь регулировки зазора между кругами. Известен также способ и устройство для удаления4"изолирующих материалов защитных слоев, окиси с профильных проводов, содержаще'1 два эачистных круга, выполняйннр и ^ с га.пи или 10 15 20 25 30 искусственного стекловолокна, снабженные приводом вращения и расположенные на параллельных валах с зазором между их рабочими поверхностями [2]. Однако в данном устройстве в процессе работы необходимо поддерживать постоянным зазор между рабочими поверхностями эачистных кругов, что снижает производительность устройства и качество обработки проводов. Цель изобретения - повышение производительности и качества обрабатываемых проводов. Поставленная цель достигается тем, что круги выполнены из материала, обладающего адгезией к материалу изоляции провода, например из винипласта при изоляции провода из поливинилхлорида. На фиг. 1 дано схематическое изображение устройства; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - узел I на фиг. 2. Для снятия изоляции с проводов 1 используют зачистные круги 2, снабженные приводом их вращения (не по- . казан), расположенные на параллельных валах с зазором между их рабочими поверхностями. Круги выполнены 86 66 3 0 иэ материала, обладающего адгезией к материалу изоляции провода 1. В таблице преде гавлены материалы круга и изоляции электрического провода. Материал круга Материал изоляции электрического провода Винипласт Капролон Поливинилхлорид Полиэтилен пропитанный термостойкий или фторопласт Полиметилметакрилат (оргстекло) Поливинилхлорид возможности проворога во время обработки выбираю! в зависимости от сечения провода, например, при сечении провода от 0,25 мм до 0,75 мм2, длину между точками прижима выбирают 1 200 мм. Удаленная изоляция с проводов и прилипшая к кругам, постепенно увеличивая толщину слоев ее на кругах 2, удаляется самопроизвольно за счет трения этих слоев друг о друга, тем 10 самым поддерживая определенный зазор между кругами 2. Оголенный участок 4 провода 1 зачищен от окисного слоя 5, и тем самым этот участок 4 подготовлен под 15 следующую операцию, например флюсование и лужение. Оголенные участки 4 провода 1 при таком снятии изоляции не повреждают- . ся, а торцы б кромок изоляции на 20 концах зачищенного участка получаются без вырывов и надрезов, угол торца с осью провода 1 составляет 90*7. Снятие изоляции с электрических проводов осуществляют следующим образом. Провод 1, зажатый на определенном расстоянии от вращающихся кругов 25 2, вводят в просгранегво между кругами 2 до соприкосновения провода с кругами 2, где снимается первый участок изоляции (фиг.2,1). Затем возникшая пара сил при трении прово- 20 да 1 о вращающиеся круги 2, способствует провороту провода вокруг своей оси на 90°, таким образом снимается изоляция по всему периметру сечения провода 1. После этого провод возвра- „ щается в первоначальное положение, ' выводят его из зоны вращающихся кругов 2, подходит к зоне обработки следующий участок прозода 1. ЛО Процесс пов горяется. При вводе оьрабатываемого провода 1 между вращающимися кругами 2 до соприкосновения провода с кругами, изоляция провода удаляется трением кру45 гов оо изоляцию. Удаляемые частицы изоляции провода переносятся самопроизвольно на поверхности кругов, образуя слой 3, идентичный материалу изоляции провода. При этом в месте контактов кругов 2 и провода 1 воз- 50 никает пара сил, способствующая провороту 'провода 1 вокруг своей оси на 90° и, таким образом, снятию изоляции по всему периметру сечения провода. ТІосле полного снятия изоляции па- 55 ра $сил исчезает, так как нанесенный на круг 2 слой изоляции 3 и оголенный участок 4 имеют коэффициент трения значительно меньший, чем при снятии изоляции, госле чего провод 1 60 возвращается в исходное положение, проворачиваясь в обратном направлении на 9 0° . Провод 1 зажат с двух сторон, расстояние между -дочками зажима для 65 Предлагаемый способ снятия изоляЦии электрических проводов позволяет повысить производительность процесса и качество обрабатываемых проводов . Производительность процесса снятия изоляции достигается за счет того, что изоляцию с электрических проводов переносят на поверхности кругов, а вращающиеся круги выбирают из материалов, обладающих адгезней к материалу изоляции, снимаемой с электрических проводов, который самопроизвольно способен поддерживать необходимый зазор между кругами, при этом зажатый провод проворачивают ВОКРУГ ОСИ, ЧТО ПОЗВОЛЯет исключить смену кругов, так как круги выполняют роль носителя слоя и не срабатываются в процессе работы. Кроме того, не требуется регулировать зазор между кругами при обработке проводов различных сечений за счет того, что вращающиеся круги стирают сампороизвольно. постепенно увеличивающиеся слои снятой изоляции. Повышение качества обрабатываемых проводов достигается за счет вышеперечисленных признаков и выбора сочетания материала кругов и снимаемой изоляции, что выражается в снятии окисного слоя с жил проводов для подготовки следующей операции, и исключает повреждение жил проводов. Формула изобретения Устройство для снятия изоляции с проводов, содержащее два эачистных круга с приводом их вращения, расположенные на параллельных валах с зазором между их рабочими понерхностями, о т л и ч а ю щ е е с я гем, 866630 что, с целью повышения производительности и качества обрабатываемых проводов, круги выполнены из материала, обладающего адгезией к материалу изоляции провода, например из винипласта при изоляции провода из поливинилхлорида. Источники информации, принятые во внимание при экспертизе 1. Патент США № 3^85,140, кл. 61-351, опублик. 1968. с 2. Патент ФРГ И 2540933, кл. Н 02 G 1/12, опублик. 1977. Фиг./ Вид А Фыг.Ъ Редактор А.Шандор Составитель Г.Александрова Техред А.Ач Корректор Г.Огар Заказ 8089/75 Тираж 678 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., Д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for insulation stripping from wires

Автори англійською

Monastyrenko Oleksandr Serhiiovych, Shevchenko Mykola Maksymovych

Назва патенту російською

Устройство для снятия изоляции з проводов

Автори російською

Монастыренко Александр Сергеевич, Шевченко Николай Максимович

МПК / Мітки

МПК: H02G 1/12

Мітки: пристрій, проводів, знімання, ізоляції
