Гірлянда ізоляторів для кріплення і ізоляції проводів

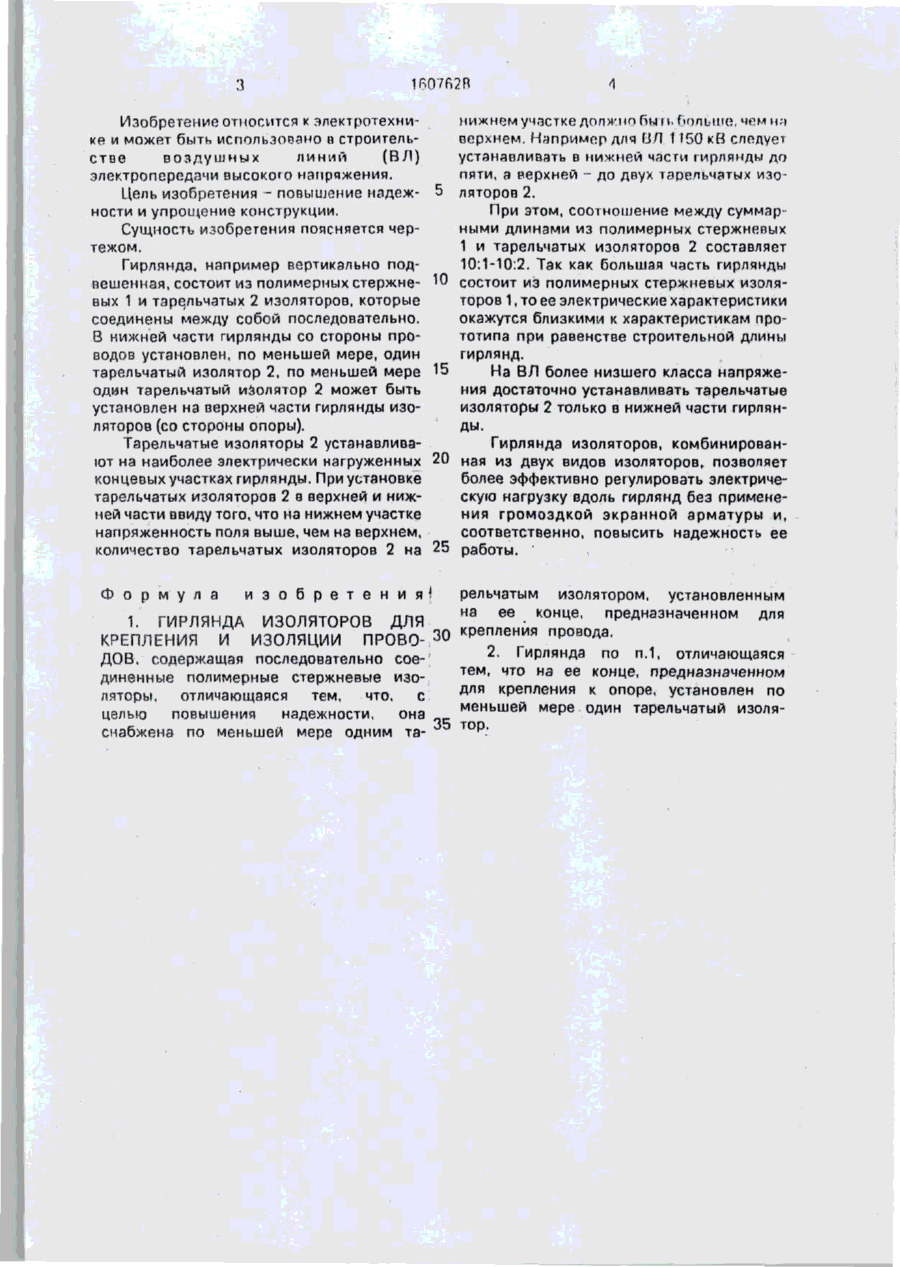

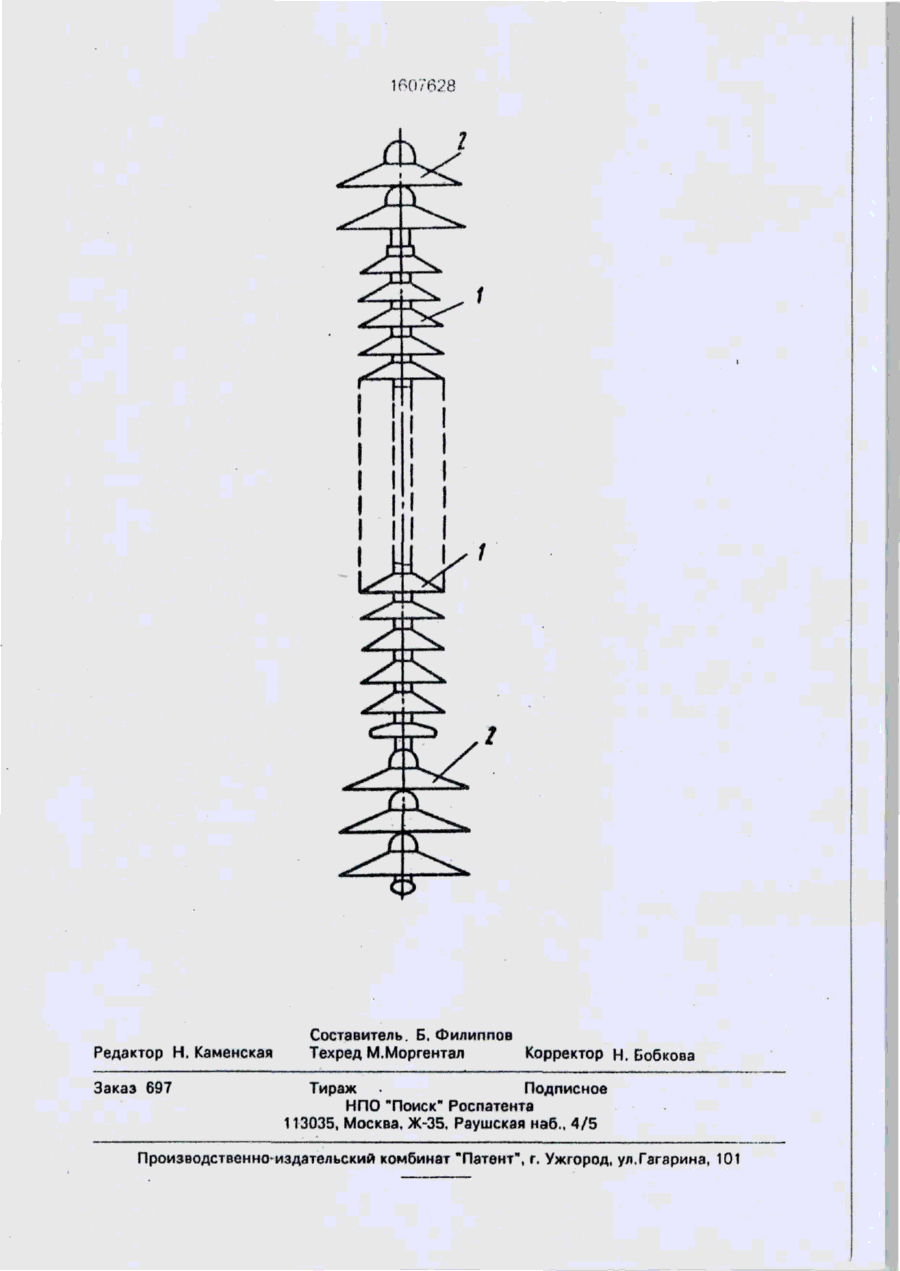

Изобретение относится к электротехнике и может быть использовано при сооружении линий электропередачи высокого напряжения. Цель изобретения - повышение надежности и упрощение конструкции. Гирлянда изоляторов состоит из полимерныхстержневыхи тарельчатых изоляторов, последовательно соединенных между собой По меньшей мере один тарельчатый изолятор установлен в конце гирлянды со стороны проводов, тарельчатые изоляторы могут быть установлены и в конце гирлянды состороныопоры. 1 за ф-пы, 1 ил. ON О ы О© : ! п: • з Изобретение относится к электротехнике и может быть использовано в строительстве в о з ду ш и ы х линий (В Л} электропередачи высокого напряжения. Цель изобретения - повышение надежности и упрощение конструкции. Сущность изобретения поясняется чертежом. Гирлянда, например вертикально подвешенная, состоит из полимерных стержне- 10 вых 1 и тарельчатых 2 изоляторов, которые соединены между собой последовательно. В нижней части гирлянды со стороны проводов установлен, по меньшей мере, один тарельчатый изолятор 2, по меньшей мере 15 один тарельчатый изолятор 2 может быть установлен на верхней части гирлянды изоляторов (со стороны опоры). Тарельчатые изоляторы 2 устанавливают на наиболее электрически нагруженных 20 концевых участках гирлянды. При установке тарельчатых изоляторов 2 в верхней и нижней части ввиду того, что на нижнем участке напряженность поля выше, чем на верхнем, количество тарельчатых изоляторов 2 на 25 Ф о р м у л а и з о б р е т е н и я ! нижнем участке должно 5ып. больше, чем ил верхнем. Например для ВП t 150 кВ следует устанавливать в нижней части гирлянды до пяти, а верхней - до двух тарепьчатых изоляторов 2. При этом, соотношение между суммарными длинами из полимерных стержневых 1 и тарельчатых изоляторов 2 составляет 10:1-10:2. Так как большая часть гирлянды состоит из полимерных стержневых изоляторов 1, то ее электрические характеристики окажутся близкими к характеристикам прототипа при равенстве строительной длины гирлянд. На ВЛ более низшего класса напряжения достаточно устанавливать тарельчатые изоляторы 2 только в нижней части гирлянды. Гирлянда изоляторов, комбинированная из двух видов изоляторов, позволяет более эффективно регулировать электрическую нагрузку вдоль гирлянд без применения громоздкой экранной арматуры и, соответственно, повысить надежность ее работы. рельчатым изолятором, установленным на ее конце, предназначенном для 1, ГИРЛЯНДА ИЗОЛЯТОРОВ ДЛЯ 3 0 крепления провода. КРЕПЛЕНИЯ И ИЗОЛЯЦИИ ПРОВО2. Гирлянда по п.1, отличающаяся ДОВ, содержащая последовательно соетем, что на ее конце, предназначенном диненные полимерные стержневые изодля крепления к опоре, установлен по ляторы, отличающаяся тем, что, с меньшей мере один тарельчатый изоляцелью повышения надежности, она тор. снабжена по меньшей мере одним та- 35 1вО7628 Jkk-' Редактор Н. Каменская Заказ 697 Составитель. Б. Филиппов Техред М.Моргентал Корректор Н. Бобкова Тираж • Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
