Мікрогідроелектростанція
Номер патенту: 12780
Опубліковано: 28.02.1997
Автори: Катасонов Олександр Юхимович, Грунський Боріс Васильович, Линецький Наум Гершович, Артюх Станіслав Федорович, Барський Віктор Олексійович, Фрумин Валерій Львович, Вапник Борис Кирилович, Веремеєнко Ігор Степанович
Формула / Реферат
Микрогидроэлектростанция, содержащая прямоточную гидротурбину, на лопастях которой закреплен ротор генератора, отличающаяся тем, что генератор выполнен асинхронного типа, а его ротор в виде трубы, охватывающей проточную часть гидротурбины.
Текст

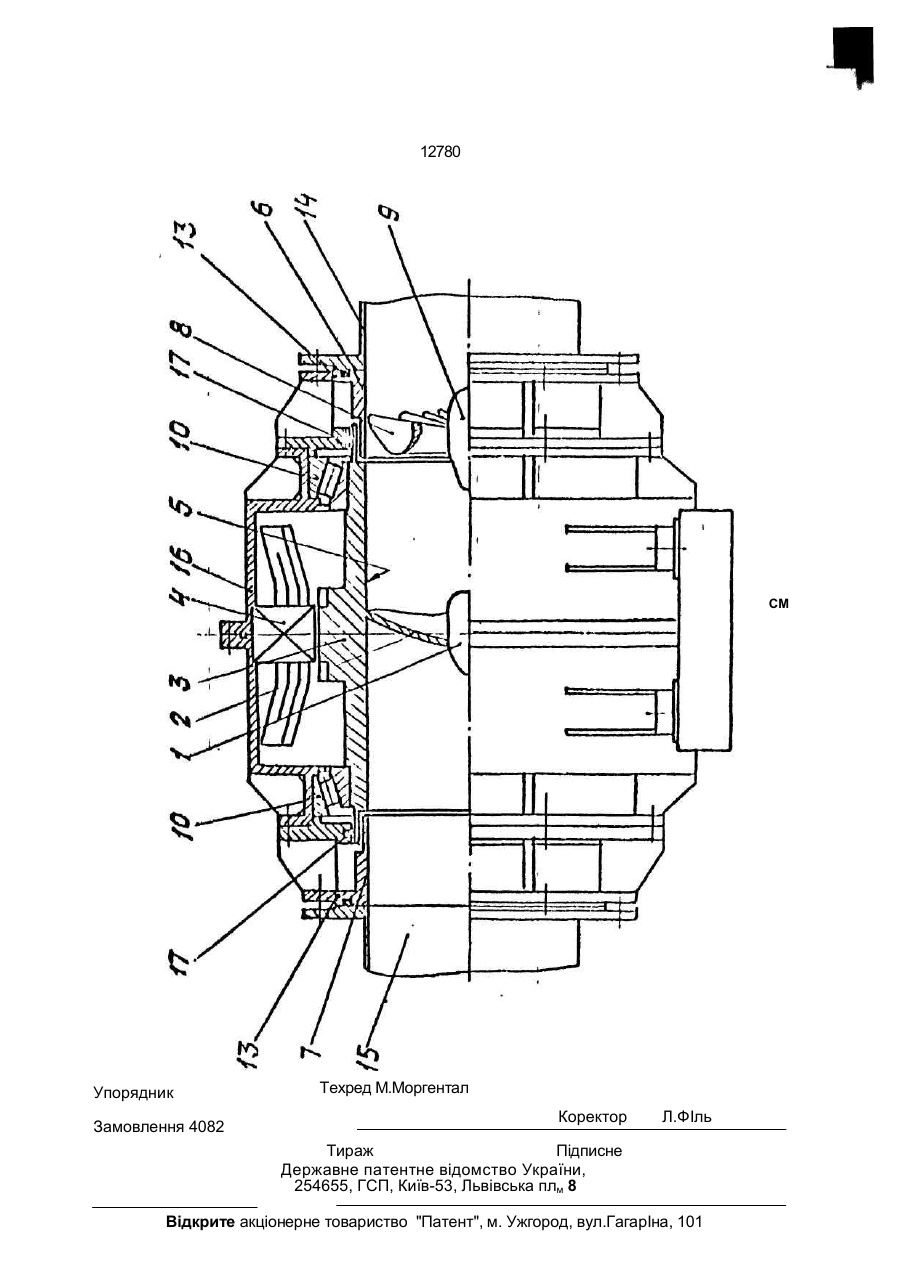

Микрогидроэлектростанция, содержащая прямоточную гидротурбину, на лопастях которой закреплен ротор генератора, о тл и ч а ю щ а я с я тем, что генератор выполнен асинхронного типа, а его ротор в виде трубы, охватывающей проточную часть гидротурбины. С > Изобретение относится'к области энергетики и может быть использовано в микрогидроэлектростанциях. Целью изобретения является упрощение конструкции и снижение материалоемкости микрогидроэлектростанции. На чертеже показана микрогидроэлектростанция, осевой разрез. Микрогидроэлектростанция содержит прямоточную гидротурбину 1, на лопастях 2 которой закреплен ротор 3 генератора 4. Генератор 4 выполнен асинхронного типа, а его ротор 3 - в виде трубы 5, охватывающей проточную часть 6 гидротурбины 1. Микрогидроэлектростанция работает следующим образом. Поток воды, проходящий между лопастями 2 гидротурбины 1, приводит последнюю во вращение. При вращении ротора 3 генератора 4, закрепленного на лопастях 2, в обмотках статора (на чертеже не обозначены) вырабатывается электроэнергия. Для регулирования частоты вырабатываемого тока ротор 3 может использоваться в качестве электродинамического тормоза, регулирующего собственную частоту вращения. Выделяющаяся при этом в виде теплоты в роторе 3 избыточная активная мощность отводится потоком воды, омывающим его внутреннюю поверхность. При выполнении ротора 3 из ферромагнитного материала возрастает активное сопротивление роторным токам, что позволяет увеличить тормозной момент. Предложенное выполнение микрогидроэлектростанции позволяет отказаться от регулирования частоты тока при помощи балластных сопротивлений, масса которых соизмерима с массой гидротурбины и генератора, что снижает материалоемкость и упрощает конструкцию микрогидроэлектростанции. оэ о О 08Ш 12780 CM Упорядник Замовлення 4082 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська плм 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMicro-hydroelectric power plant
Автори англійськоюVeremeienko Ihor Stepanovych, Artiukh Stanislav Fedorovych, Barskyi Viktor Oleksiiovych, Frumin Valerii Lvovych, Vapnyk Boris Kyrylovych, Hrunskyi Boris Vasyliovych, Katasonov Oleksandr Yukhymovych
Назва патенту російськоюМикрогидроэлектростанция
Автори російськоюВеремеенко Игорь Степанович, Артюх Станислав Федорович, Барский Виктор Алексеевич, Фрумин Валерий Львович, Вапник Борис Кириллович, Грунский Борис Васильевич, Катасонов Александр Ефимович
МПК / Мітки
МПК: F03B 13/00, F03B 3/04
Мітки: мікрогідроелектростанція
Код посилання
<a href="https://ua.patents.su/4-12780-mikrogidroelektrostanciya.html" target="_blank" rel="follow" title="База патентів України">Мікрогідроелектростанція</a>
Пристрій для отвердіння ізоляції труб
Номер патенту: 5122
Опубліковано: 28.12.1994
Автор: Осмо Сойккелі
МПК: F16L 59/00
Мітки: труб, ізоляції, пристрій, отвердіння
Формула / Реферат:
1. Устройство для отверждения изоляции труб, содержащее разъемную, состоящую из двух частей перфорированную радиальными отверстиями форму, в цилиндрической полости которой соосно размещен перфорированный радиальными отверстиями полый сердечник с надетой на него предварительно отформованной изоляцией трубы и средство подачи через сердечник отверждающего изоляцию трубы воздуха, отличающееся тем, что форма выполнена в виде охватываемой и...
Рульовий пристрій велосипеда
Номер патенту: 450
Опубліковано: 30.04.1993
Автор: Барик Ярослав Сільвестрович
МПК: B62K 21/00
Мітки: пристрій, рульовий, велосипеда
Формула / Реферат:
(57) 1. Рулевое устройство велосипеда, содержащее зажим, взаимодействующий с рулевой трубой, вынос руля, стержень руля и стяжной болт с рукояткой, связанный с зажимом и узлом фиксации стержня руля в вилке велосипеда, отличающееся тем, что, с целью повышения удобства велосипеда в эксплуатации, вынос выполнен в виде стержня, жестко закрепленного в средней части рулевой трубы в плоскости, перпендикулярной к линии, соединяющей рукоятки рулевой...
Змішувач-активатор
Номер патенту: 12261
Опубліковано: 25.12.1996
Автор: Гуйтур Василь Іванович
МПК: B28C 5/46
Мітки: змішувач-активатор
Формула / Реферат:

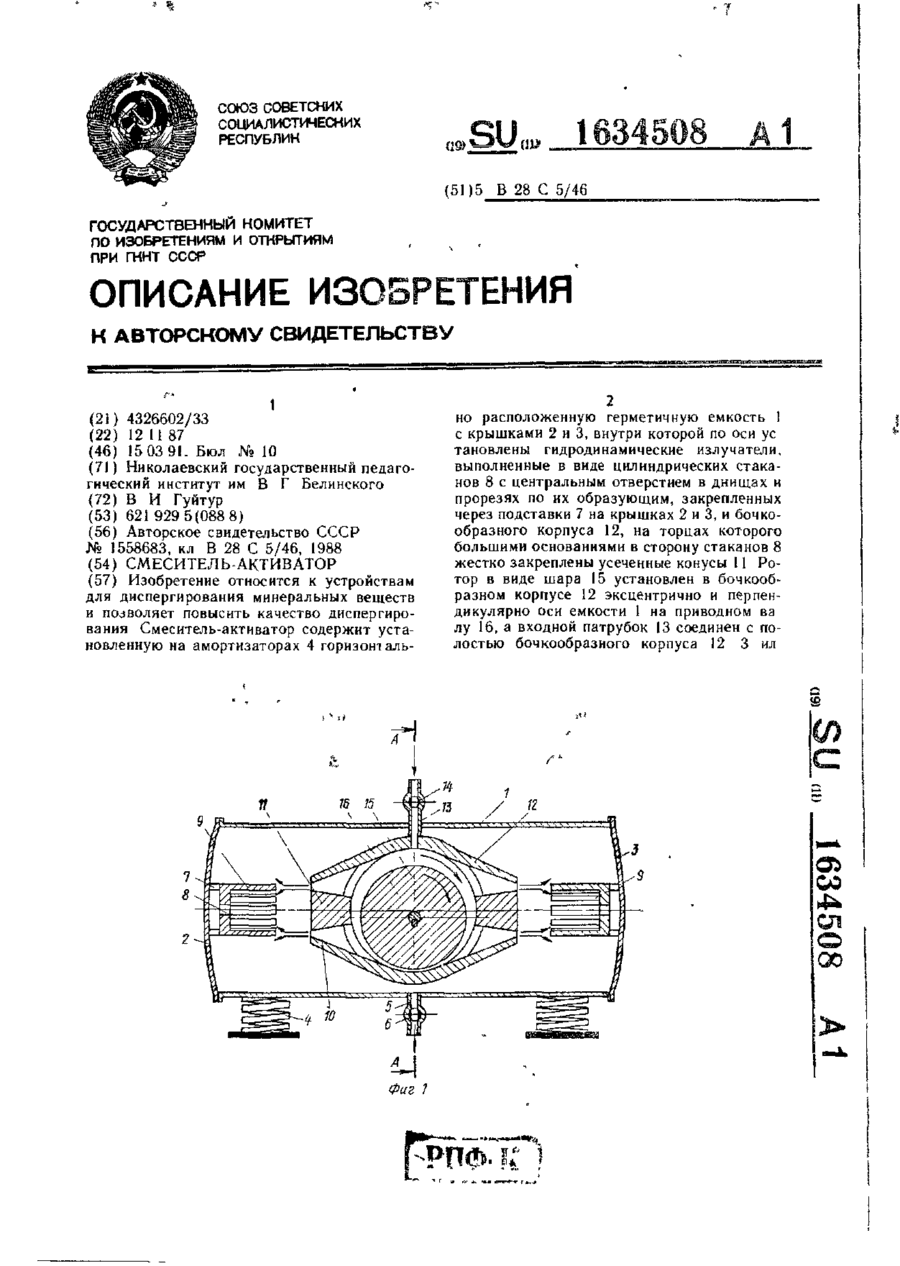

Смеситель-активатор, содержащий установленную на амортизаторах горизонтально расположенную герметичную емкость с крышками, внутри которой на палу размещен ротор, гидродинамические излучатели, входной и выходной патрубки с запорно-раздаточной арматурой, отличающийся тем, что, с целью повышения качества диспергирования, гидродинамические излучатели установлены по оси емкости и выполнены в виде цилиндрических стаканов с центральным...
