Обертач валків

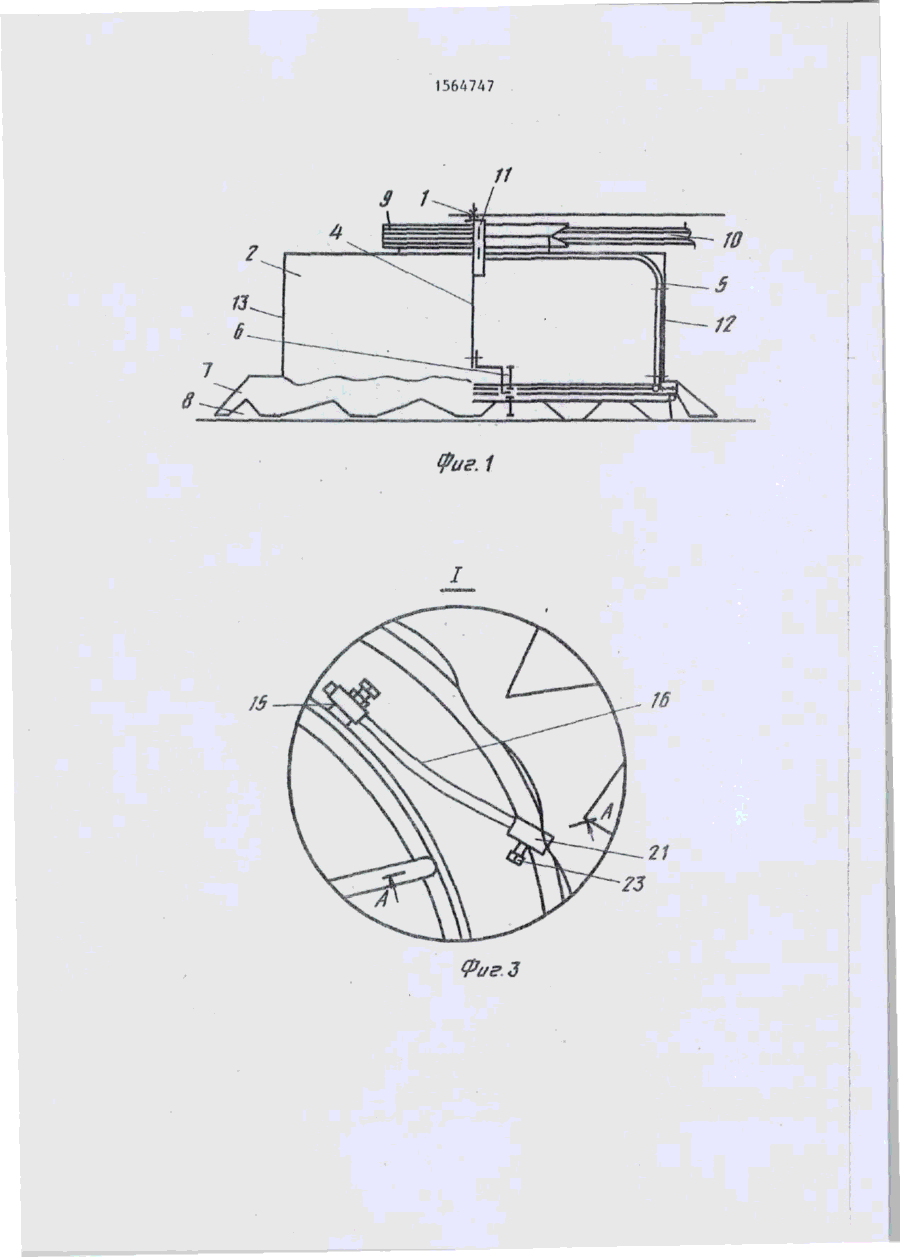

Изобретение относится к сельсі охозяйствеиному машиностроению, а именно к обсрачивателям валков скошенных растений. Целью изобретения является выделение камней из скошенной растительной массы. Оборачиватель валков содержит раму, ротор с конусообраз ным рабочим органом, выполненным і£з эластичного материала и закрепленным на кронштейнахэ Кронштейны закреплены на кольце,связанном с ротором гибкими тягами 16, закрепленными на кольце тангенциально к окружности ротора и с возможностью регулирования их длины, при этом кольцо выполнено в виде трубы и его диаметр больше диаметра ротора. При оборачивании валка масса поднимается по эластичному конусообразному рабочему органу, переворачивается и укладывается в рыхлый валок на сухую поверхность ноля. Камни и другие предметы выделяются через окна, образуемые зазором ме>вду кольцом 19 и основанием 14 ротора. 4 ил. 19 35 —f Фиг 2 18-90 10 З 1564747 Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для оборачивания валков скошенных растений. Целью изобретения является выделение камней из скошенной растительной массы при оборачивании валков. Па фиг, 1 показан оборачиватель валков» вид сзади; на фиг. 2 - то же t o вид сверху; на фиг. 3 - узел I на фиг» 2; на фиг о 4 - сечение А-А на фиг. 3. Устройства включает раму 1, ротор нуго секцию 2 для оборачивания валка З о Роторная секция 2 включает в себя ось 4, ротор 5, самоустанавливающее" ся колесо 6, рабочий орган 7 с вырезами 8„ Ротор 5 установлен с возможностью вращения на оси 4 от приводного шкива 9 клиновидный ремнем Ю , Ротор 5 состоит из втулки 11, трубчатых стоек 12, на которых закреплен цилиндр 13 из гладкого материала, например 25 из стеклопластика, основания 14 с с держателями 15 гибких тяг 16, эыпол нённых из троса, ремня или цепи. При этом гибкие тяги 16 закреплены тангенциально к окружности ротора 5„ Рабочий орган 7 закреплен на кронштейнах 17 и 18, установленных на кольце 19 болтами 20 волнообразно. Кольцо 19 выполнено в виде трубы, В верхней части кольца 19 установле- 35 ны также уголки 21, аналогичные держателям 15, для крепления гибких тяг 16, Гибкие тяги 16, выполненные, например, из троса фиксируют прижимами 22 и болтами 23 с возможностью изменения длины тяг 16. Диаметр-кольца 19 больше, чем диаметр основания 14 ротора 5. Между кольцом 19, связанным с ротором гибкими тягами 16 и роторов 5, имеется 45 зазор Б для Удаления камней. бесконечным клиновидным ремнем 10. Приводной шкив 9 вращает ротор 5 на оси 4, Кольцо 19, вращаясь от ротора 5 гибкими тягами 16, передает вращение закрепленным на кронштейнах 17 и 18 рабочим органам 7. Нижняя кромка волны рабочих органов^, прижимаясь к поверхности поля, копирует ее, поднимает валки скошенных сельскохозяйственных растений по поверхности волны и далее перемещает по поверхности цилиндра 13, оборачивает и укладывает в рыхлый валок на сухую поверхность поля. При этом поверхности рабочих органов и цилиндра имеют контакт только с нижней, более влажной частью валка, что снижает потери листьев и соцветий. Собранные рабочими органами вместе с вялком камни и другие предметы выделятся! из скошенных растений через окна, образуемые зазором Б между кольцом 19 и основанием 14 ротора 5» Увеличение длины гибких тяг 16 обеспечивает перемещение кольца 19 вниз* При попадании опорных колес 6 во впадины на поверхности поля кольцо 19 перемещается вверх благодаря гибкой тяге 16, Крепление гибких тяг 16 в верхней части кольца 19 обеспечивает прижим нижней кромки рабочих органов 7 к поверхности поля„ Ф о р м у л а и з о б р е т е н и я Оборачиватель валковs содержащий раму, навешенное на энергетическое средство, ротор, на котором гибкими элементами с возможностью перемещения вдоль оси вращения закреплен большего, чем ротор, диаметра кольцевой носитель с установленными на нем с помощь» кронштейнов рабочими органами, о т л и ч а ю щ и й с я тем, что, с целью выделения камней при оборачиРаботает оборачиватель валков слевании валков, кольцевой носитель выдующим образом. полнен в виде трубы, а рабочий орган • Вращение на приводной шкив 9 пере- 50 в виде эластичного конуса. дается от энергетического средства 1564747 Ье.1 І Фи* З 1564747 A-A ФигЛ Редактор М.Васильева Составитель Р.Алеев Техред М.Дидык Корректор Н.Ревская Заказ П42/ДСП Тираж 284 Подписнме ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10?
