Вапник Борис Кирилович

Номер патенту: 113327

Опубліковано: 10.01.2017

Автори: Гладишев Сергій Вікторович, Вапник Борис Кирилович, Кузьміна Наталія Григоріївна, Веремеєнко Ігор Степанович, Шилов Валерій Павлович

МПК: F03B 3/12

Мітки: робоче, колесо, радіально-осьової, гідромашини

Формула / Реферат:

Робоче колесо радіально-осьової гідромашини, що містить верхній і нижній ободи і закріплені між останніми лопаті і має відносну висоту лопатки напрямного апарата  і кількість лопатей Ζл=13, поверхня котрих виконана у відповідності із певними співвідношеннями геометричних параметрів, причому діаметр розташування вхідної кромки лопаті на нижньому ободі

Номер патенту: 89306

Опубліковано: 11.01.2010

Автори: Веремеєнко Ігор Степанович, Шилов Валерій Павлович, Кузьміна Наталія Григоріївна, Вапник Борис Кирилович, Гладишев Сергій Вікторович, Биков Адольф Олексійович

МПК: F03B 3/12

Мітки: робоче, радіально-осьової, гідромашини, колесо

Формула / Реферат:

Робоче колесо радіально-осьової гідромашини, що містить верхній і нижній ободи і закріплені між останніми лопаті, поверхня котрих виконана у відповідності із певними співвідношеннями геометричних параметрів, яке відрізняється тим, що номінальна поверхня лопатей виконана у відповідності із наступними співвідношеннями геометричних параметрів:(лінійні розміри віднесені до номінального діаметра робочого колеса D1, кутові розміри виражені в...

Номер патенту: 88738

Опубліковано: 10.11.2009

Автори: Веремеєнко Ігор Степанович, Гладишев Сергій Вікторович, Вапник Борис Кирилович, Биков Адольф Олексійович, Шилов Валерій Павлович

МПК: F03B 3/12

Мітки: гідромашини, колесо, робоче, поворотно-лопатевої

Формула / Реферат:

Робоче колесо поворотно-лопатевої гідромашини, що містить втулку з певним втулковим відношенням та установлені у неї поворотні лопаті, номінальна поверхня яких виконана відповідно до певних співвідношень геометричних параметрів, яке відрізняється тим, що втулкове відношення виконано , кількість лопатей Zл=5, а номінальна поверхня лопаті виконана відповідно до наступних...

Номер патенту: 87386

Опубліковано: 10.07.2009

Автори: Гладишев Сергій Вікторович, Веремеєнко Ігор Степанович, Вапник Борис Кирилович, Биков Адольф Олексійович, Шилов Валерій Павлович

МПК: F03B 3/12, F03B 3/06

Мітки: колесо, робоче, поворотно-лопатевої, гідромашини

Формула / Реферат:

Робоче колесо поворотно-лопатевої гідромашини, що містить втулку з певним втулковим відношенням та установлені у неї поворотні лопаті, номінальна поверхня яких виконана відповідно до певних співвідношень геометричних параметрів, яке відрізняється тим, що втулкове відношення виконано , а номінальна поверхня лопаті виконана відповідно до наступних співвідношень геометричних...

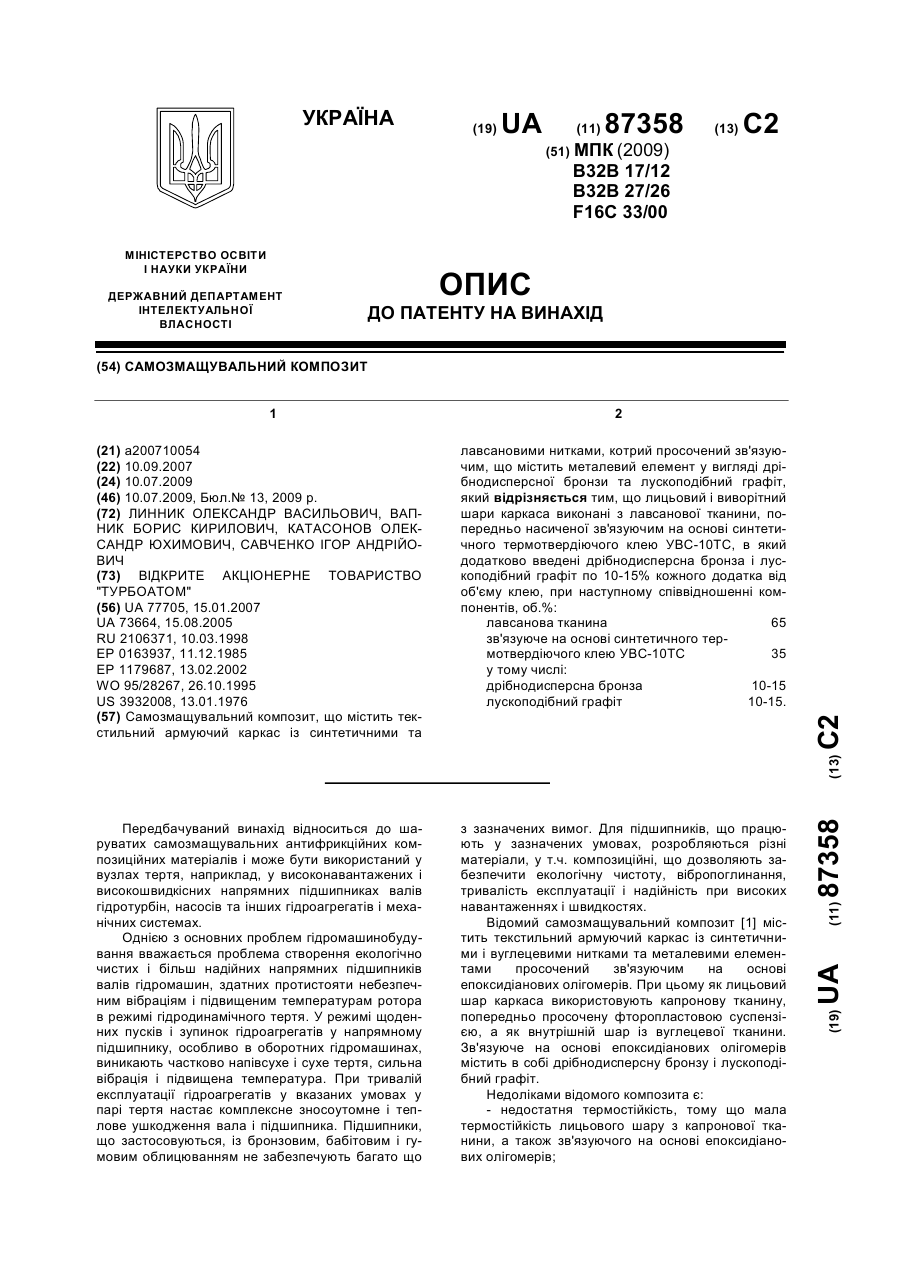

Номер патенту: 87358

Опубліковано: 10.07.2009

Автори: Савченко Ігор Андрійович, Ліннік Олександр Васильович, Вапник Борис Кирилович, Катасонов Олександр Юхимович

МПК: B32B 27/26, B32B 17/12, F16C 33/00 ...

Мітки: самозмащувальний, композит

Формула / Реферат:

Самозмащувальний композит, що містить текстильний армуючий каркас із синтетичними та  лавсановими нитками, котрий просочений зв'язуючим, що містить металевий елемент у вигляді дрібнодисперсної бронзи та лускоподібний графіт, який відрізняється тим, що лицьовий і виворітний шари каркаса виконані з лавсанової тканини, попередньо насиченої зв'язуючим на основі синтетичного термотвердіючого клею УВС-10ТС, в який додатково введені дрібнодисперсна...

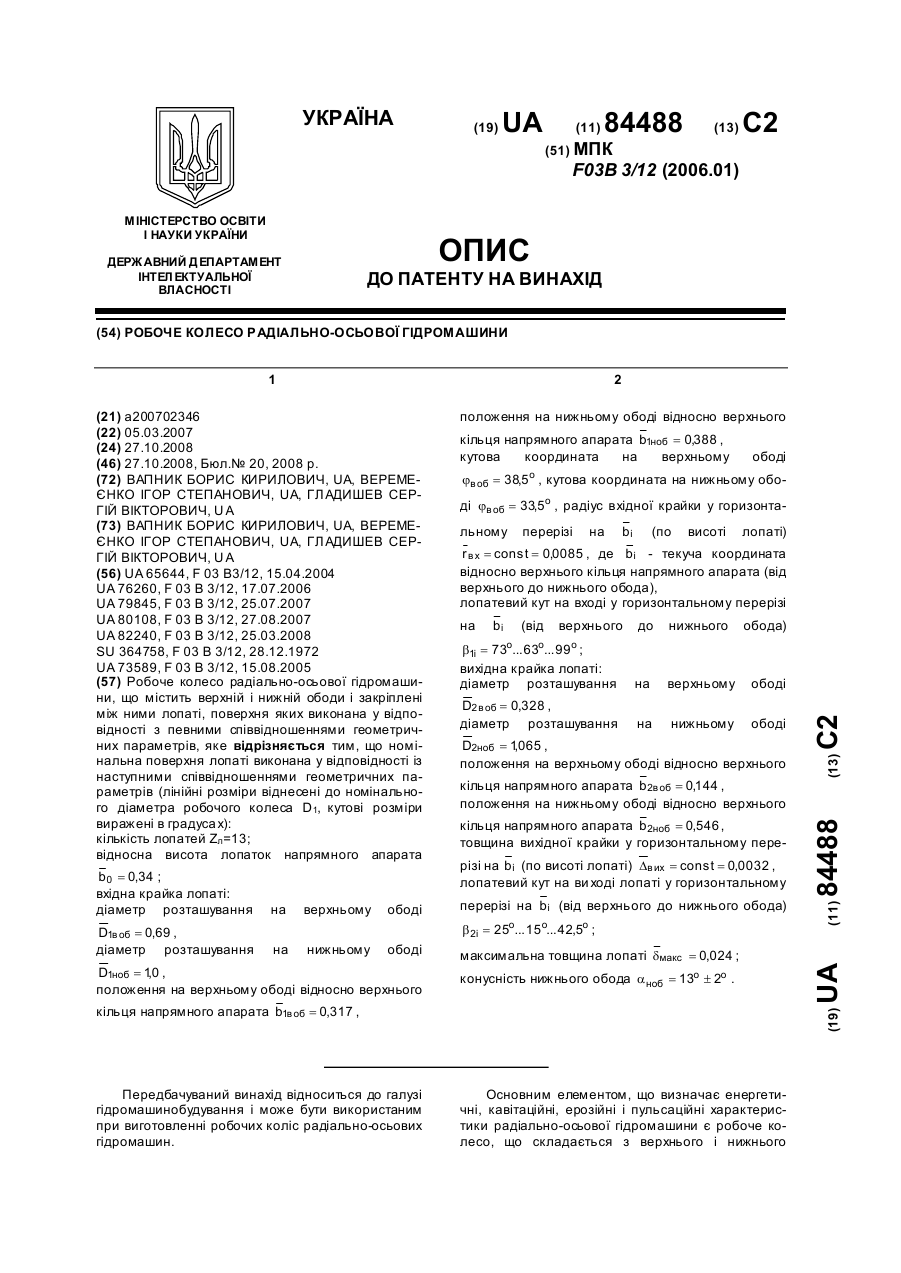

Номер патенту: 84488

Опубліковано: 27.10.2008

Автори: Гладишев Сергій Вікторович, Веремеєнко Ігор Степанович, Вапник Борис Кирилович

МПК: F03B 3/12

Мітки: колесо, радіально-осьової, гідромашини, робоче

Формула / Реферат:

Робоче колесо радіально-осьової гідромашини, що містить верхній і нижній ободи і закріплені між ними лопаті, поверхня яких виконана у відповідності з певними співвідношеннями геометричних параметрів, яке відрізняється тим, що номінальна поверхня лопаті виконана у відповідності із наступними співвідношеннями геометричних параметрів (лінійні розміри віднесені до номінального діаметра робочого колеса D1, кутові розміри виражені в...

Номер патенту: 82240

Опубліковано: 25.03.2008

Автори: Серебряннікова Світлана Павлівна, Ліннік Олександр Васильович, Кузьмін Ігор Дмитрійович, Шилов Валерій Павлович, Вапник Борис Кирилович

МПК: F03B 3/12

Мітки: колесо, радіально-осьової, високонапірне, гідромашини, робоче

Формула / Реферат:

Високонапірне робоче колесо радіально-осьової гідромашини, що містить верхній і нижній ободи і закріплені між останніми лопаті, поверхня котрих виконана у відповідності із певними співвідношеннями геометричних параметрів, яке відрізняється тим, що номінальна поверхня лопаті виконана у відповідності із наступними співвідношеннями геометричних параметрів:(лінійні величини віднесені до номінального діаметра робочого колеса D1)...

Номер патенту: 80108

Опубліковано: 27.08.2007

Автори: Серебряннікова Світлана Павлівна, Кузьмін Ігор Дмитрійович, Бумарсков Сергій Олександрович, Ліннік Олександр Васильович, Вапник Борис Кирилович, Шилов Валерій Павлович

МПК: F03B 3/12

Мітки: гідромашини, колесо, робоче, радіально-осьової

Формула / Реферат:

Робоче колесо радіально-осьової гідромашини, що містить верхній і нижній ободи і закріплені між ними лопаті, поверхня яких виконана у відповідності із певними співвідношеннями геометричних параметрів, яке відрізняється тим, що номінальна поверхня лопаті виконана у відповідності з наступними співвідношеннями геометричних параметрів:(лінійні величини віднесені до номінального діаметра робочого колеса D1 )номінальний діаметр...

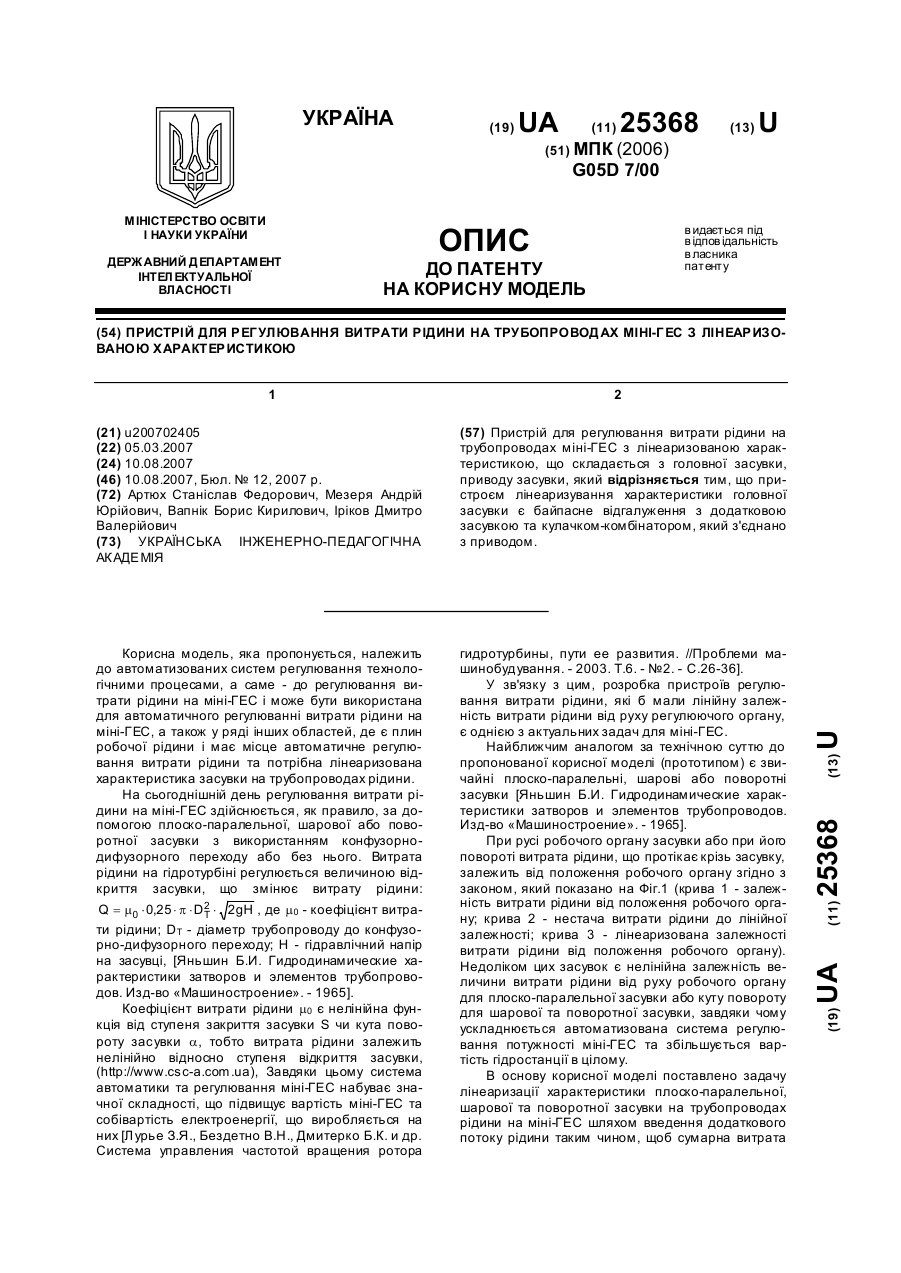

Номер патенту: 25368

Опубліковано: 10.08.2007

Автори: Артюх Станіслав Федорович, Мезеря Андрій Юрійович, Іріков Дмитро Валерійович, Вапник Борис Кирилович

МПК: G05D 7/00

Мітки: трубопроводах, витрати, міні-гес, лінеаризованою, регулювання, характеристикою, рідини, пристрій

Формула / Реферат:

Пристрій для регулювання витрати рідини на трубопроводах міні-ГЕС з лінеаризованою характеристикою, що складається з головної засувки, приводу засувки, який відрізняється тим, що пристроєм лінеаризування характеристики головної засувки є байпасне відгалуження з додатковою засувкою та кулачком-комбінатором, який з'єднано з приводом.

Номер патенту: 77705

Опубліковано: 15.01.2007

Автори: Точілін Іван Лазаревич, Катасонов Олександр Юхимович, Шилов Валерій Павлович, Ліннік Олександр Васильович, Вапник Борис Кирилович

МПК: B32B 17/12, B32B 15/00, B32B 27/00 ...

Мітки: самозмащувальний, композит

Формула / Реферат:

Самозмащувальний композит, що містить текстильний армуючий каркас із синтетичними і вуглецевими нитками і металевими елементами, просочений сполучним, який відрізняється тим, що каркас виконаний у вигляді шарів лицьової лавсанової тканини, попередньо насиченої фторопластовою суспензією, і виворітної вуглецевої тканини, просочених сполучним на основі епоксидіанових олігомерів, при цьому співвідношення об'ємів лавсанової і вуглецевої тканин...

Номер патенту: 73589

Опубліковано: 15.08.2005

Автори: Гладишев Сергій Вікторович, Вапник Борис Кирилович, Биков Адольф Олексійович, Бумарсков Сергій Олександрович, Варенко Віктор Дмитрович, Кузьмін Ігор Дмитрійович, Веремеєнко Ігор Степанович, Рибалка Віталій Андрійович, Кузьміна Наталія Григоріївна, Нагорний Михайло Васильович, Шилов Валерій Павлович

МПК: F03B 3/12

Мітки: гідромашини, колесо, радіально-осьової, робоче

Формула / Реферат:

Робоче колесо радіально-осьової гідромашини, що містить верхній і нижній ободи і закріплені між останніми лопаті, поверхня яких виконана у відповідності із певними співвідношеннями геометричних параметрів, яке відрізняється тим, що номінальна поверхня лопаті виконана у відповідності із наступними співвідношеннями геометричних параметрів(лінійні величини віднесені до номінального діаметра робочого колеса

Номер патенту: 73664

Опубліковано: 15.08.2005

Автори: Шилов Валерій Павлович, Вапник Борис Кирилович, Точілін Іван Лазаревич, Веремеєнко Ігор Степанович, Катасонов Олександр Юхимович

МПК: B32B 17/12, B32B 27/26, F16C 33/20 ...

Мітки: самозмащувальний, композит

Формула / Реферат:

Самозмащувальний композит, що містить текстильний армуючий каркас із синтетичними і вуглецевими нитками та металевими елементами, що просочений зв’язуючим, який відрізняється тим, що як лицьовий шар каркаса використовують капронову тканину, попередньо просочену фторопластовою суспензією, а як внутрішній – шар із вуглецевої тканини, при цьому шари просочені зв’язуючим на основі епоксідианових олігомерів, причому співвідношення об'ємів...

Номер патенту: 65644

Опубліковано: 15.04.2004

Автори: Гладишев Сергій Вікторович, Рибалка Віталій Андрійович, Вапник Борис Кирилович, Нагорний Михайло Васильович, Кузьмін Ігор Дмитрович, Веремеєнко Ігор Степанович, Бумарсков Сергій Олександрович, Шилов Валерій Павлович

МПК: F03B 3/12

Мітки: осьової, колесо, радіальної, гідромашини, робоче, швидкохідне

Формула / Реферат:

Швидкохідне робоче колесо радіально-осьової гідромашини, що містить верхній і нижній ободи і закріплені     між ними лопаті, поверхня яких виконана у відповідності з певними співвідношеннями геометричних параметрів, яке відрізняється тим, що номінальна поверхня лопаті виконана у відповідності з наступними співвідношеннями геометричних параметрів:(лінійні величини віднесені до номінального діаметра робочого колеса

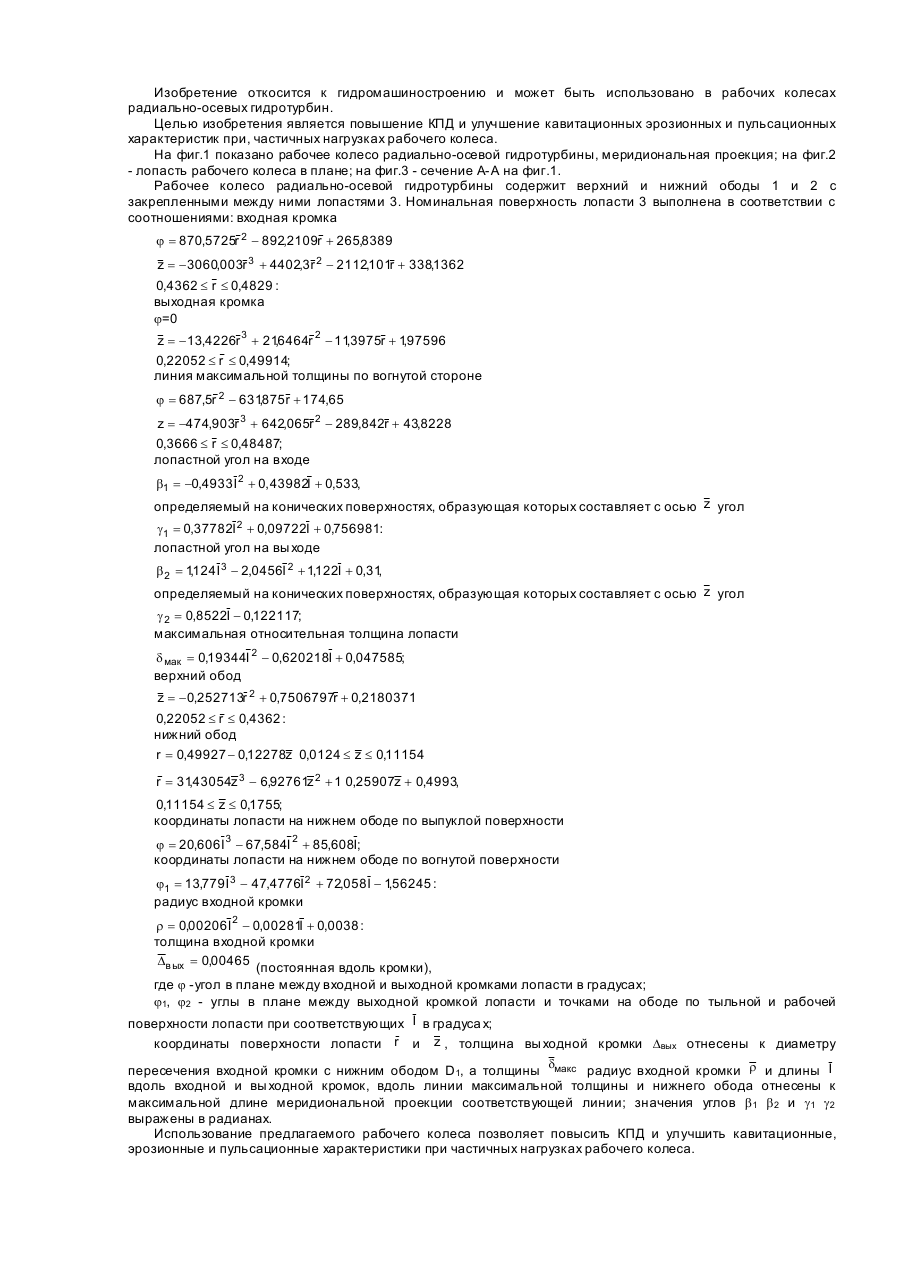

Номер патенту: 56370

Опубліковано: 15.05.2003

Автори: Гольдшмідт Володимир Якович, Веремеєнко Ігор Степанович, Варенко Віктор Дмитрович, Нагорний Михайло Васильович, Кузьмін Ігор Дмитрійович, Вапник Борис Кирилович, Серебряннікова Светлана Павловна

МПК: F03B 3/12

Мітки: радіально-осьової, робоче, гідротурбіни, колесо

Формула / Реферат:

Рабочее колесо радиально-осевой гидротурбины, содержащее верхний и нижний обода с закрепленными между ними лопастями, отличающееся тем, что, с целью повышения КПД и улучшения кавитационных, эрозионных и пульсационных характеристик при частичных нагрузках колеса, номинальная поверхность лопасти выполнена в соответствии со следующими соотношениями:входная кромка

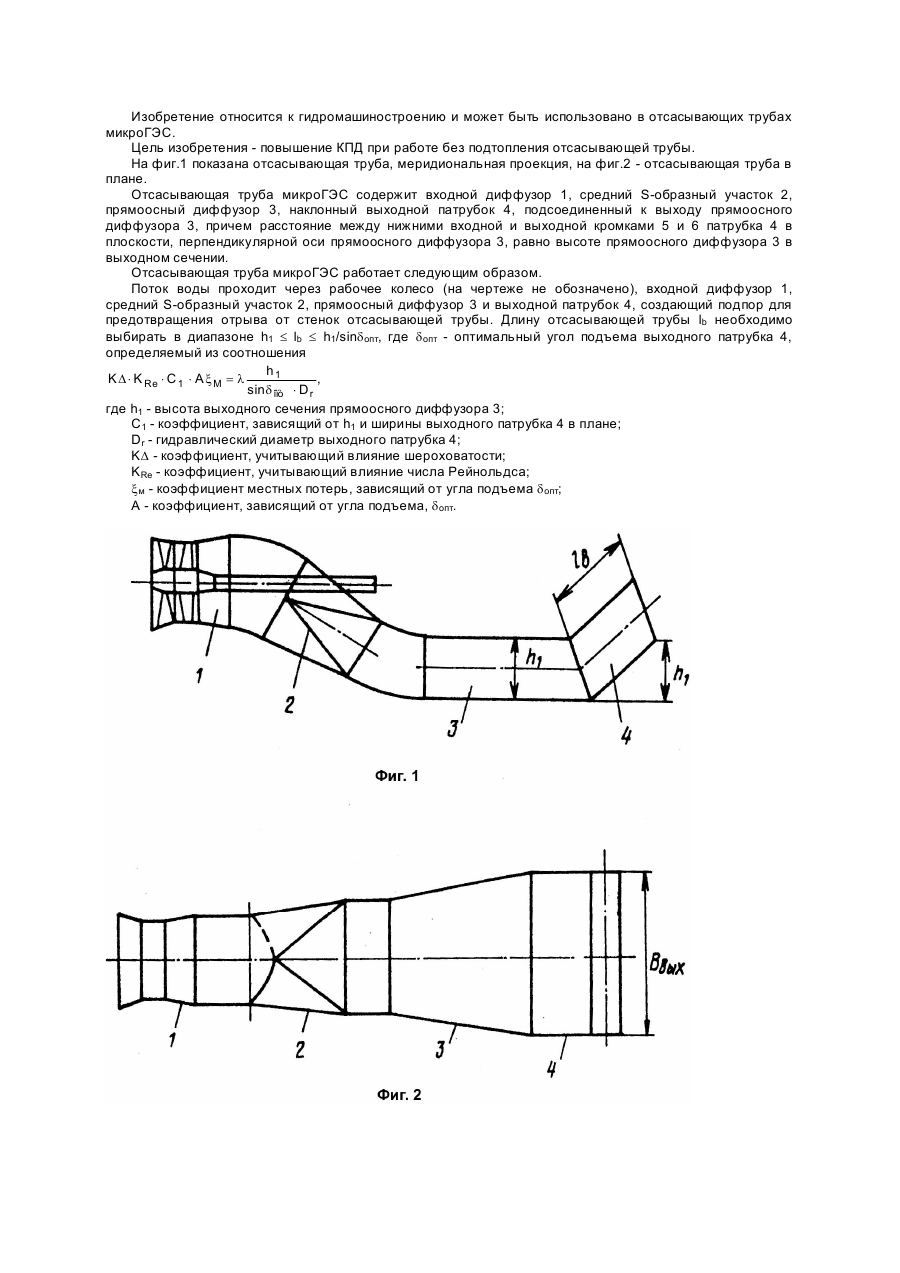

Номер патенту: 26110

Опубліковано: 30.04.1999

Автори: Серебряннікова Светлана Павловна, Гладишев Сергій Вікторович, Бугаєць Анатолій Олександрович, Веремеєнко Ігор Степанович, Грунський Боріс Васильович, Вапник Борис Кирилович, Нагорний Михайло Васильович

МПК: F03B 11/00

Мітки: мікрогрес, труба, відсмоктувальна

Формула / Реферат:

Отсасывающая труба микроГЭС, содержащая входной диффузор, средний S-образный участок и прямоосный диффузор, отличающаяся тем, что, с целью повышения КПД микроГЭС при работе без подтопления отсасывающей трубы, последняя снабжена наклонным выходным патрубком, подсоединенным к выходу прямоосного диффузора, причем расстояние между нижними входной и выходной кромками патрубка в плоскости, перпендикулярной оси прямоосного диффузора, равно высоте...

Номер патенту: 18604

Опубліковано: 25.12.1997

Автори: Косєнкова Маріна Міхайловна, Варенко Віктор Дмитрович, Вікторов Герман Владіміровіч, Панченко Микола Сергійович, Вапник Борис Кирилович, Линецький Наум Гершович, Веремеєнко Ігор Степанович

МПК: F03B 3/10, F03B 3/06

Мітки: колесо, робоче, оборотної, гідромашини, діагональної, поворотнолопатевої

Формула / Реферат:

Рабочее колесо поворотнолопастной диагональной обратимой гидромашины, содержащее сферическую втулку с лопастями, ось поворота которых наклонена под углом 45° к оси вращения рабочего колеса, а втулочное отношение выполнено в диапазоне  отличающееся тем, что сечения лопастей, определенные на цилиндрических поверхностях с образующими, перпендикулярными осям поворота лопастей, выполнены в соответствии со следующими...

Номер патенту: 20095

Опубліковано: 25.12.1997

Автори: Бугаєць Анатолій Олександрович, Веремеєнко Ігор Степанович, Вапник Борис Кирилович, Точілін Іван Лазаревич, Іосевич Йосип Семенович, Уст'єв Анатолій Давидович

МПК: B32B 17/12, B32B 27/28

Мітки: композит, антифрикційний, пмбф

Формула / Реферат:

Антифрикционный композит ПМБФ, выполненный из слоев кремнеземной ткани и насыщенных политетрафторэтиленом слоев полиамидной ткани, пропитанных связующим на основе эпоксидиановых смол, отличающийся тем, что соотношение кремнеземной и полиамидной тканей составляет 1 /1,2, а в связующее и в политетрафторэтилен дополнительно введены дисульфид молибдена, соответственно 5-30% и 5-30% о г объемов, и мелкодисперсная бронза, соответственно, 0,3% и...

Номер патенту: 15514

Опубліковано: 30.06.1997

Автори: Уст'єв Анатолій Давидович, Грунський Боріс Васильович, Швачко Володимир Костянтинович, Нагорний Михайло Васильович, Вапник Борис Кирилович, Бугаєць Анатолій Олександрович, Веремеєнко Ігор Степанович

МПК: F03B 1/00

Мітки: апарат, гідротурбіhи, hапрямhий, двократhої

Формула / Реферат:

(57) Направляющий аппарат двукратной гидротурбины, содержащий подводящий патрубок с соплом и установленную в сопле поворотную направляющую лопатку с входным и выходным участками для разделения сопла на конфузорные подводящие каналы в открытом положении, отличающийся тем, что направляющая лопатка выполнена S-образной формы, а ее входной и выходной участки в открытом положении лопатки расположены параллельно оси подводящего патрубка.

Номер патенту: 12780

Опубліковано: 28.02.1997

Автори: Фрумин Валерій Львович, Барський Віктор Олексійович, Веремеєнко Ігор Степанович, Катасонов Олександр Юхимович, Вапник Борис Кирилович, Артюх Станіслав Федорович, Грунський Боріс Васильович, Линецький Наум Гершович

МПК: F03B 3/04, F03B 13/00

Мітки: мікрогідроелектростанція

Формула / Реферат:

Микрогидроэлектростанция, содержащая прямоточную гидротурбину, на лопастях которой закреплен ротор генератора, отличающаяся тем, что генератор выполнен асинхронного типа, а его ротор в виде трубы, охватывающей проточную часть гидротурбины.

Номер патенту: 8379

Опубліковано: 29.03.1996

Автори: Гольдшмідт Володимир Якович, Потетенко Олег Васильович, Швачко Володимир Костянтинович, Вапник Борис Кирилович, Нагорний Михайло Васильович, Зав'ялов Павло Сергійович, Веремеєнко Ігор Степанович, Серебряннікова Светлана Павловна

МПК: F03B 3/12

Мітки: робочого, лопать, гідротурбіни, пропелерної, колеса

Формула / Реферат:

Лопасть рабочего колеса пропеллерной гид­ротурбины с втулочным отношением, равным 0,35, отличающаяся тем, что, с целью повышения КПД и быстроходности гидротурбины, лопасть имеет параметры, описываемые следующими соотноше­ниями: b1=9,8875`r2 - 11,1517`r + 3,5394-лопастный угол на входе, b2 = 0,6826`r2 - 1,091`r + 0,6096 -лопастный угол на выходе,`fмакс = 0,2222`r2 - 0,2944`r + 0,1017 - максимальный прогиб средней линии профиля, `dмакс =...
