Клапан для розливу рідин

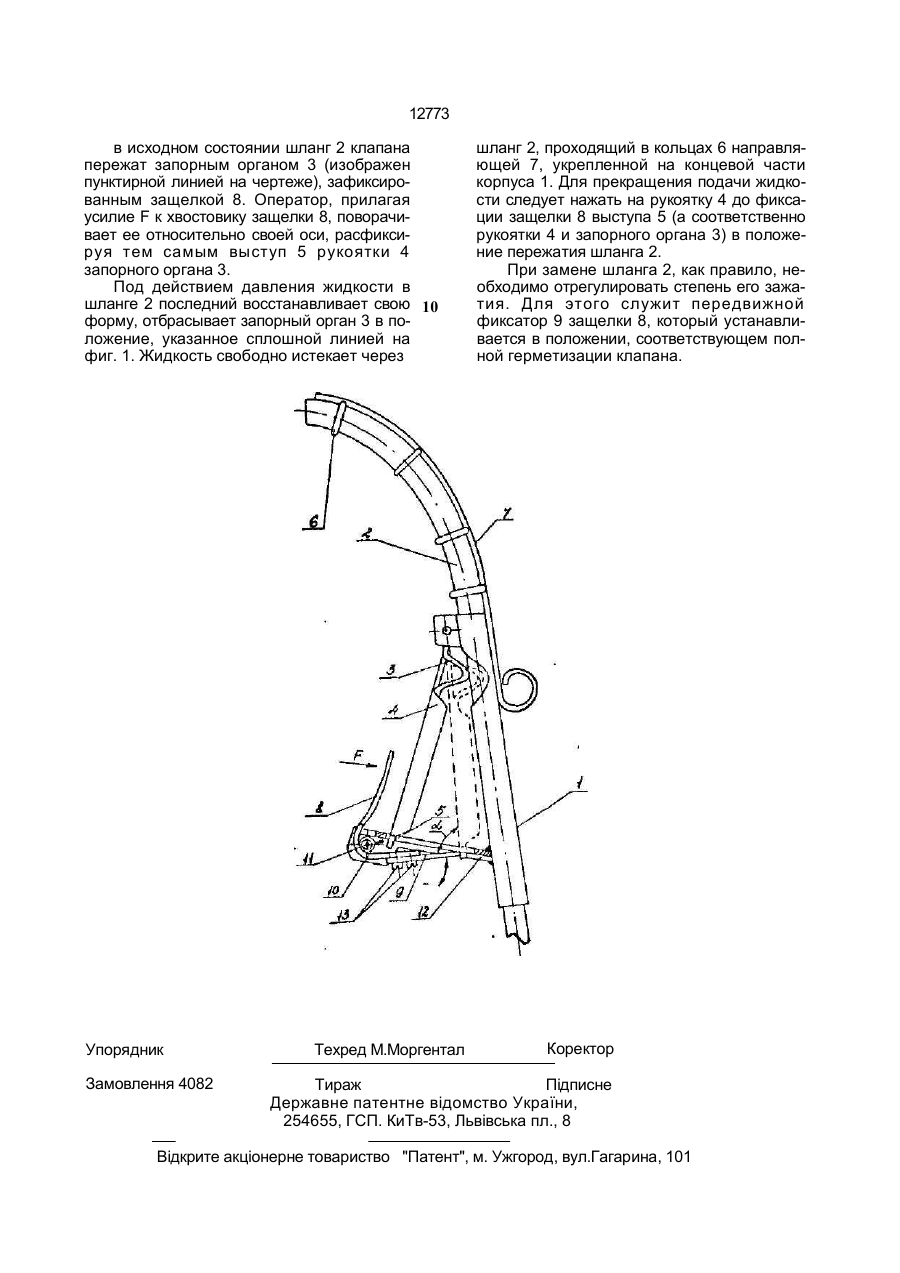

Клапан для разлива жидкостей, содержащий полый корпус, расположенный в нем эластичный шланг, пережимаемый кинематически связанным с корпусом запорным органом с рукояткой, и узел регулирования зажима шланга, о т л и ч а ю щ и й с я тем, что рукоятка запорного органа выполнена с выступом, а узел регулировки усилия зажима шланга выполнен в виде подпружиненной Г-образной защелки с передвижным фиксатором под тупым углом к плоскости выступа рукоятки и с возможностью взаимодействия с последним, при этом на корпусе установлена направляющая с кольцами, выполненными с возможностью размещения в них шланга. Изобретение относится к гидравлической аппаратуре, в частности к клапанам для разлива жидкости и может быть использовано практически в любой отрасли, где есть необходимость в подобных операциях. Цель изобретения - упрощение процесса эксплуатации за счет снижения нагрузки на кисть оператора. Сущность изобретения поясняется чертежом, где изображено устройство, состоящее из полого корпуса 1, в котором расположен эластичный шланг 2, перемещаемый шарнирно связанными с корпусом 1 запорным органом 3 с рукояткой 4 и выступом 5, и проходящей через кольца 6 направляющей. Подпружиненная Г-образная защелка 8 с передвижным фиксатором 9 контактирует с выступом 5 рукоятки 4 запорного органа 3 в состоянии пережима шланга 2 под тупым углом а - с целью обеспечения надежной герметизации устройства в паузах между розливом жидкости. Силовое замыкание защелки 8 осуществляет пружина 10. Узел регулировки усилия зажима шланга включает в себя Г-образную защелку 8 и передвижной фиксатор 9. Причем защелка 8 установлена с возможностью вращения на оси 11, укрепленной на кронштейне 12, жестко связанной с корпусом 1. Для обеспечения возможности передвижения в фиксаторе 9 выполнена продольная прорезь, в которую входят крепежные винты 13, входящие в тело защелки 8. Перемещая фмксатор вдоль защелки 8, в различных случаях можно задать необходимое усилие зажима в зависимости от типоразмера шланга. Устройство работает следующим образом. С > I со О 12773 в исходном состоянии шланг 2 клапана пережат запорным органом 3 (изображен пунктирной линией на чертеже), зафиксированным защелкой 8. Оператор, прилагая усилие F к хвостовику защелки 8, поворачивает ее относительно своей оси, расфиксируя тем самым выступ 5 рукоятки 4 запорного органа 3. Под действием давления жидкости в шланге 2 последний восстанавливает свою 10 форму, отбрасывает запорный орган 3 в положение, указанное сплошной линией на фиг. 1. Жидкость свободно истекает через Упорядник Замовлення 4082 шланг 2, проходящий в кольцах 6 направляющей 7, укрепленной на концевой части корпуса 1. Для прекращения подачи жидкости следует нажать на рукоятку 4 до фиксации защелки 8 выступа 5 (а соответственно рукоятки 4 и запорного органа 3) в положение пережатия шланга 2. При замене шланга 2, как правило, необходимо отрегулировать степень его зажатия. Для этого служит передвижной фиксатор 9 защелки 8, который устанавливается в положении, соответствующем полной герметизации клапана. Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Техред М.Моргентал Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагарина, 101
