Транспортно-навантажувальний пристрій

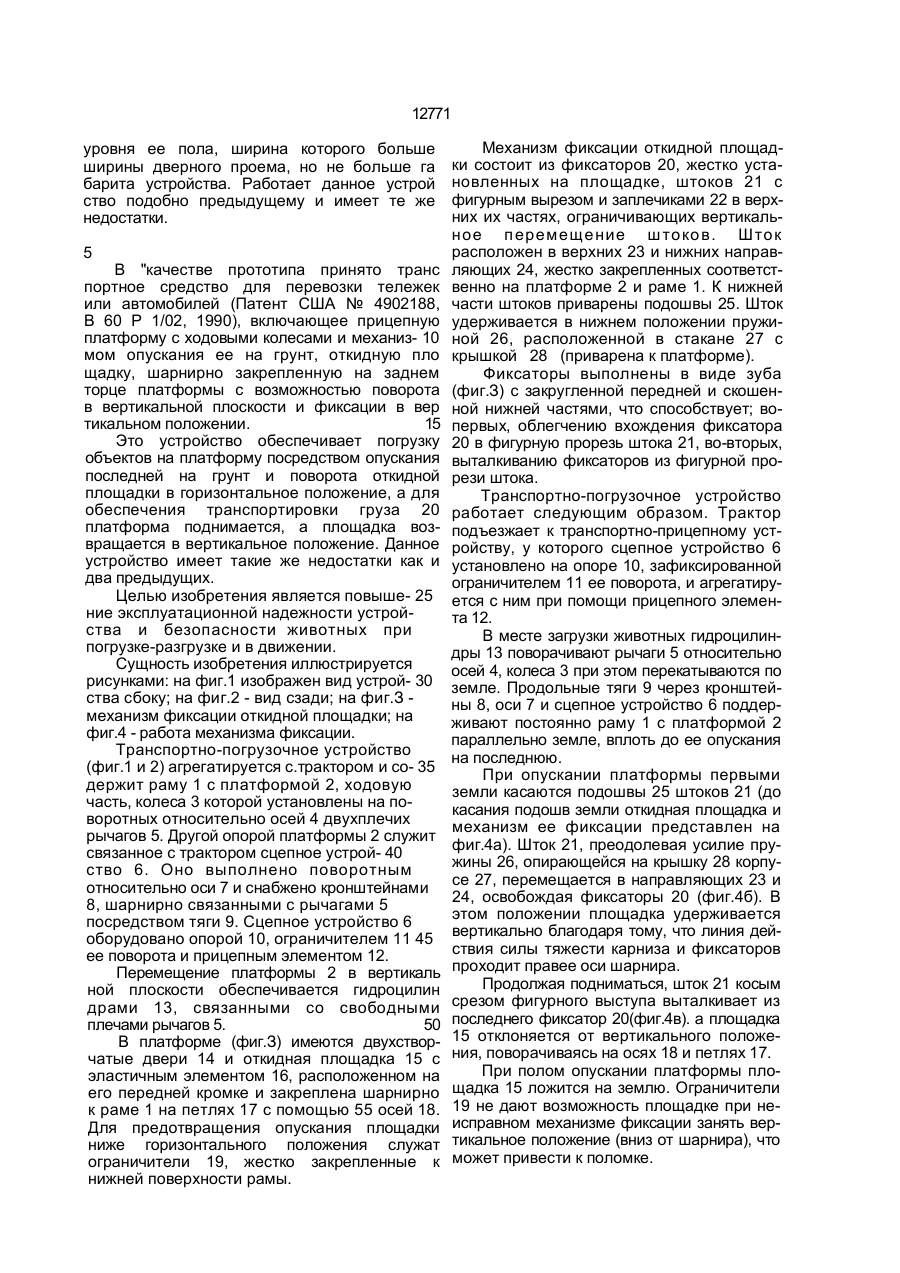

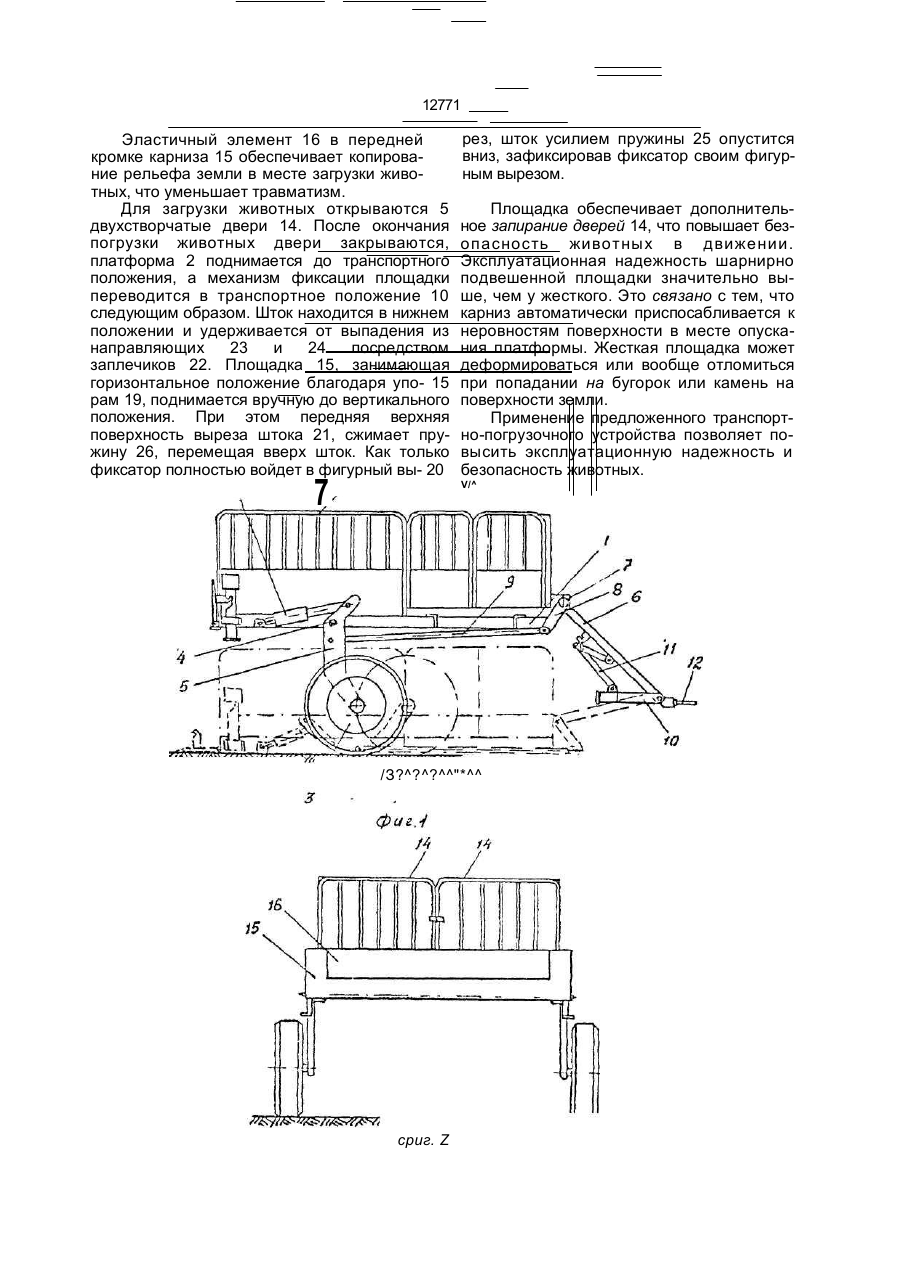

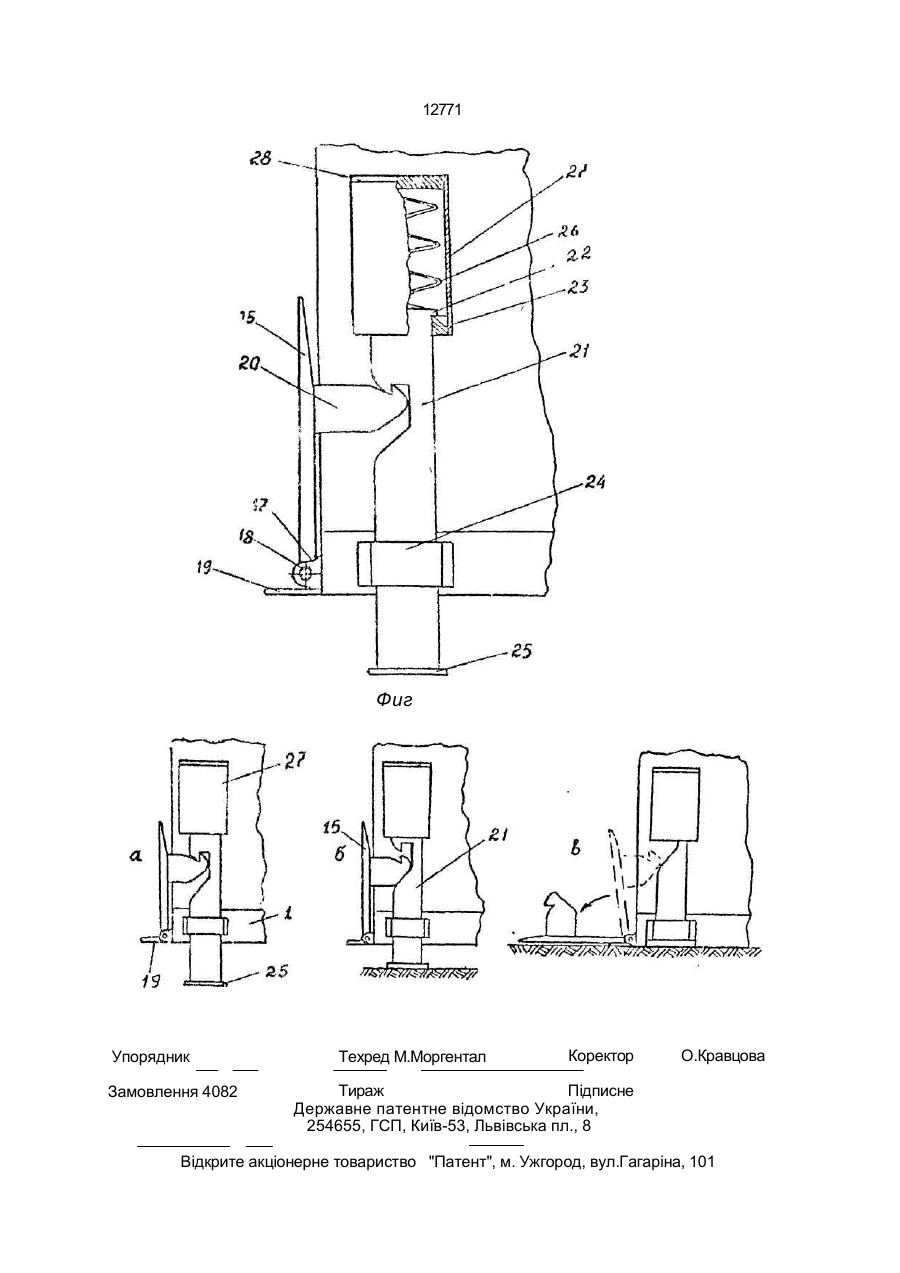

Транспортно-погрузочное устройство, содержащее прицепную платформу с ходо выми колесами и механизмом опускания ее на грунт, откидную площадку, шарнирно за Изобретение относится к области сельского хозяйства, а именно к животноводству, и касается устройств для транспортирования и погрузки-выгрузки животных. Известно устройство для погрузки и транспортирования животных (Авт.св. СССР № 1021638, В 60 Р 3/04, 1983), содержащее колесное базовое шасси, несущую платформу, оборудованную ограждением и дверями, и смонтированный на шасси механизм подъема колес. К платформе жестко прикреплен карниз. Погрузка животных осуществляется следующим образом: устройство подгоняется к месту погрузки, платформа опускается крепленную на заднем торце платформы с возможностью поворота в вертикальной плоскости и фиксации в вертикальном положении механизмом, о т л и ч а ю щ е е с я тем, что оно снабжено эластичным элементом, закрепленным на краю откидной площадки, ограждениями, смонтированными на платформе, торцевой двухстворчатой дверью, выполненной в ограждении на заднем торце платформы, а механизм фиксации откидной площадки образован жестко закрепленным на платформе корпусом и смонтированным с возможностью перемещения в нем подпружиненным штоком, фиксатором, жестко закрепленном на откидной площадке и взаимодействующие с фигурной выямкой, которая выполнена на штоке для фиксации откидной площадки в вертикальном положении. на землю, открываются двери и животные по карнизу перегоняются на платформу. К недостаткам устройства следует отнести наличие жесткого карниза, закрепленного к платформе. При попадании под карниз камней или бугорков земли происходит его деформация или даже поломка. Если один край карниза находится на бугорке, то образуется ступенька между землей и карнизом, что ведет к травматизму и стрессу. Известно транспортно-погрузочное устройство, преимущественно для свиней (Авт.св. СССР N? 1098841, В 60 Р 3/04,1984), содержащее прицепную платформу с ограничениями, механизм опускания на грунт, двухстворчатые двери и карниз, закрепленный на платформе перед дверьми ниже С > О 12771 уровня ее пола, ширина которого больше ширины дверного проема, но не больше га барита устройства. Работает данное устрой ство подобно предыдущему и имеет те же недостатки. 5 В "качестве прототипа принято транс портное средство для перевозки тележек или автомобилей (Патент США № 4902188, В 60 Р 1/02, 1990), включающее прицепную платформу с ходовыми колесами и механиз- 10 мом опускания ее на грунт, откидную пло щадку, шарнирно закрепленную на заднем торце платформы с возможностью поворота в вертикальной плоскости и фиксации в вер тикальном положении. 15 Это устройство обеспечивает погрузку объектов на платформу посредством опускания последней на грунт и поворота откидной площадки в горизонтальное положение, а для обеспечения транспортировки груза 20 платформа поднимается, а площадка возвращается в вертикальное положение. Данное устройство имеет такие же недостатки как и два предыдущих. Целью изобретения является повыше- 25 ние эксплуатационной надежности устройства и безопасности животных при погрузке-разгрузке и в движении. Сущность изобретения иллюстрируется рисунками: на фиг.1 изображен вид устрой- 30 ства сбоку; на фиг.2 - вид сзади; на фиг.З механизм фиксации откидной площадки; на фиг.4 - работа механизма фиксации. Транспортно-погрузочное устройство (фиг.1 и 2) агрегатируется с.трактором и со- 35 держит раму 1 с платформой 2, ходовую часть, колеса 3 которой установлены на поворотных относительно осей 4 двухплечих рычагов 5. Другой опорой платформы 2 служит связанное с трактором сцепное устрой- 40 ство 6. Оно выполнено поворотным относительно оси 7 и снабжено кронштейнами 8, шарнирно связанными с рычагами 5 посредством тяги 9. Сцепное устройство 6 оборудовано опорой 10, ограничителем 11 45 ее поворота и прицепным элементом 12. Перемещение платформы 2 в вертикаль ной плоскости обеспечивается гидроцилин драми 13, связанными со свободными плечами рычагов 5. 50 В платформе (фиг.З) имеются двухстворчатые двери 14 и откидная площадка 15 с эластичным элементом 16, расположенном на его передней кромке и закреплена шарнирно к раме 1 на петлях 17 с помощью 55 осей 18. Для предотвращения опускания площадки ниже горизонтального положения служат ограничители 19, жестко закрепленные к нижней поверхности рамы. Механизм фиксации откидной площадки состоит из фиксаторов 20, жестко установленных на площадке, штоков 21 с фигурным вырезом и заплечиками 22 в верхних их частях, ограничивающих вертикальное перемещение штоков. Шток расположен в верхних 23 и нижних направляющих 24, жестко закрепленных соответственно на платформе 2 и раме 1. К нижней части штоков приварены подошвы 25. Шток удерживается в нижнем положении пружиной 26, расположенной в стакане 27 с крышкой 28 (приварена к платформе). Фиксаторы выполнены в виде зуба (фиг.З) с закругленной передней и скошенной нижней частями, что способствует; вопервых, облегчению вхождения фиксатора 20 в фигурную прорезь штока 21, во-вторых, выталкиванию фиксаторов из фигурной прорези штока. Транспортно-погрузочное устройство работает следующим образом. Трактор подъезжает к транспортно-прицепному устройству, у которого сцепное устройство 6 установлено на опоре 10, зафиксированной ограничителем 11 ее поворота, и агрегатируется с ним при помощи прицепного элемента 12. В месте загрузки животных гидроцилиндры 13 поворачивают рычаги 5 относительно осей 4, колеса 3 при этом перекатываются по земле. Продольные тяги 9 через кронштейны 8, оси 7 и сцепное устройство 6 поддерживают постоянно раму 1 с платформой 2 параллельно земле, вплоть до ее опускания на последнюю. При опускании платформы первыми земли касаются подошвы 25 штоков 21 (до касания подошв земли откидная площадка и механизм ее фиксации представлен на фиг.4а). Шток 21, преодолевая усилие пружины 26, опирающейся на крышку 28 корпусе 27, перемещается в направляющих 23 и 24, освобождая фиксаторы 20 (фиг.4б). В этом положении площадка удерживается вертикально благодаря тому, что линия действия силы тяжести карниза и фиксаторов проходит правее оси шарнира. Продолжая подниматься, шток 21 косым срезом фигурного выступа выталкивает из последнего фиксатор 20(фиг.4в). а площадка 15 отклоняется от вертикального положения, поворачиваясь на осях 18 и петлях 17. При полом опускании платформы площадка 15 ложится на землю. Ограничители 19 не дают возможность площадке при неисправном механизме фиксации занять вертикальное положение (вниз от шарнира), что может привести к поломке. 12771 Эластичный элемент 16 в передней кромке карниза 15 обеспечивает копирование рельефа земли в месте загрузки животных, что уменьшает травматизм. Для загрузки животных открываются 5 двухстворчатые двери 14. После окончания погрузки животных двери закрываются, платформа 2 поднимается до транспортного положения, а механизм фиксации площадки переводится в транспортное положение 10 следующим образом. Шток находится в нижнем положении и удерживается от выпадения из направляющих 23 и 24 посредством заплечиков 22. Площадка 15, занимающая горизонтальное положение благодаря упо- 15 рам 19, поднимается вручную до вертикального положения. При этом передняя верхняя поверхность выреза штока 21, сжимает пружину 26, перемещая вверх шток. Как только фиксатор полностью войдет в фигурный вы- 20 7 рез, шток усилием пружины 25 опустится вниз, зафиксировав фиксатор своим фигурным вырезом. Площадка обеспечивает дополнительное запирание дверей 14, что повышает безопасность животных в движении. Эксплуатационная надежность шарнирно подвешенной площадки значительно выше, чем у жесткого. Это связано с тем, что карниз автоматически приспосабливается к неровностям поверхности в месте опускания платформы. Жесткая площадка может деформироваться или вообще отломиться при попадании на бугорок или камень на поверхности земли. Применение предложенного транспортно-погрузочного устройства позволяет повысить эксплуатационную надежность и безопасность животных. V/^ /З?^?^?^^"*^^ сриг. Z 12771 Фиг Упорядник Замовлення 4082 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
