Контейнер жеребного для зберігання , транспортування та видачі штучних вантажів

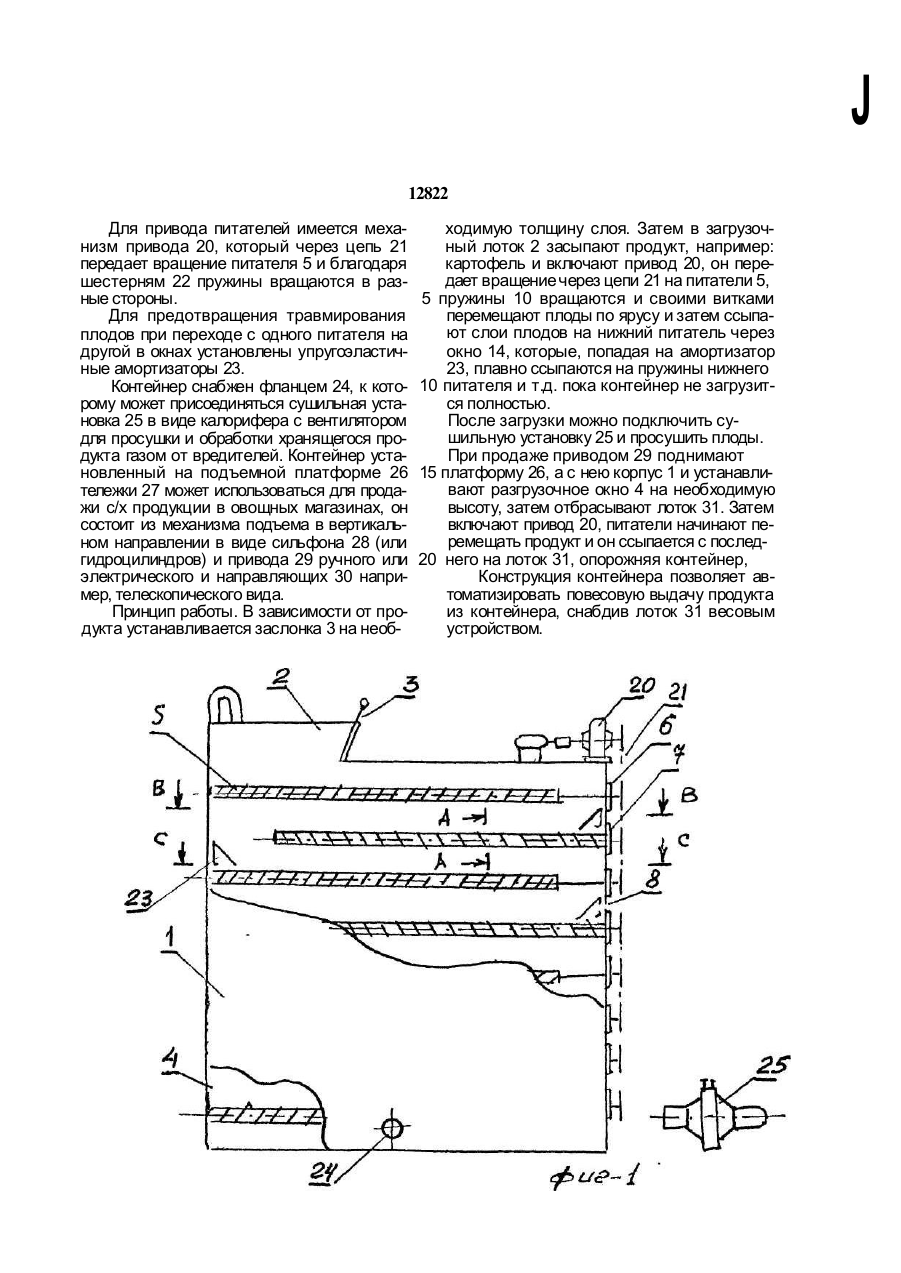

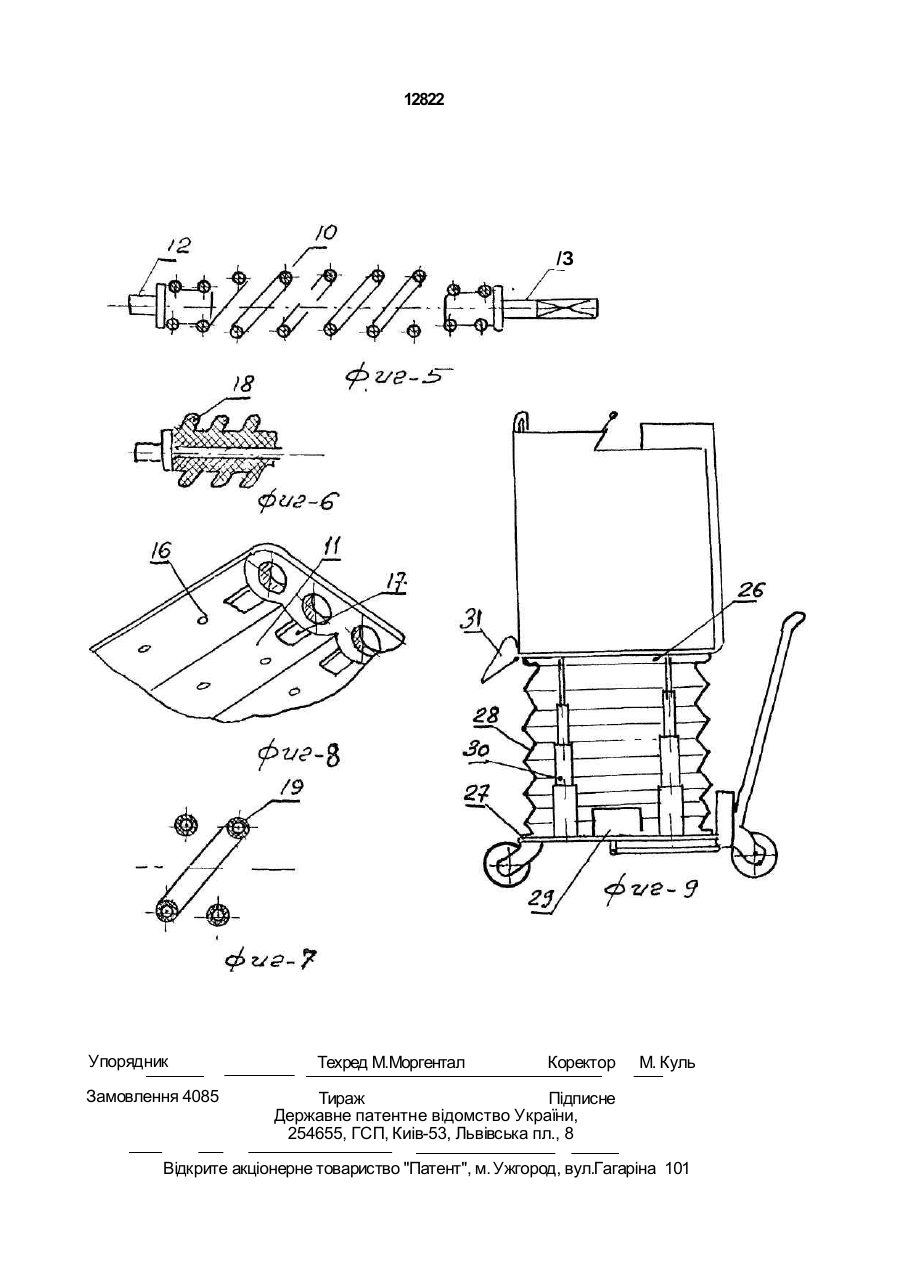

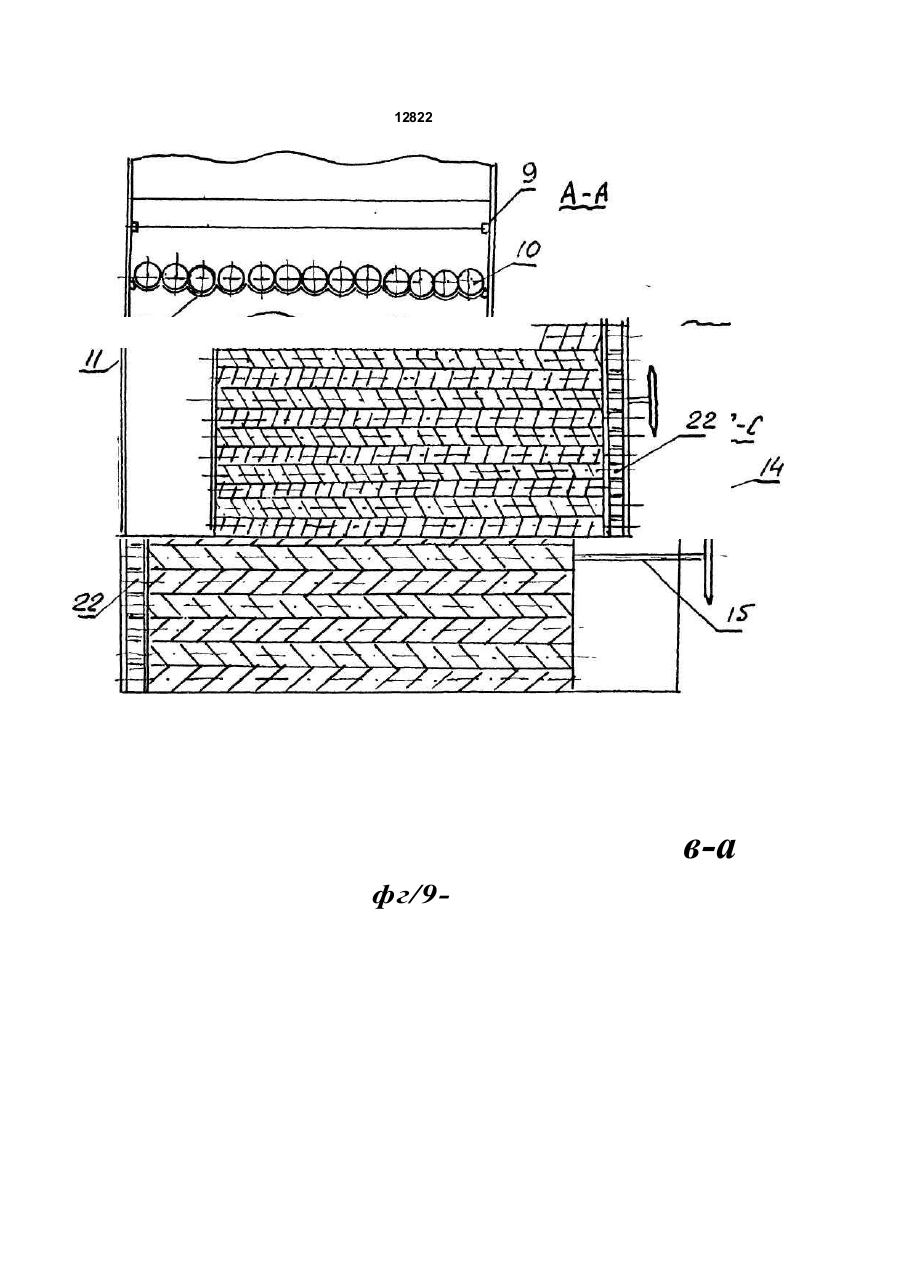

1. Контейнер для хранения,транспорти ровки и выдачи штучных грузов, содержа щий корпус, размещенные в нем поярусно выдвижные лотки с питателями, установ ленными с возможностью встречного вращения, отличающийся тем, что питатели выполнены в виде винтовых пружин с различным направлением навивки, лотки установлены на одной стенке корпуса, днища их выполнены волнообразными для разделения на секции, питатели установлены в каждой секции, а радиус кривизны волны днища соответствует наружному радиусу питателей. 2. Контейнер для хранения, транспортировки и выдачи штучных грузов по п. 1, отл и ч а ю щ и й с я тем, что питатели выполнены гуммированными упругоэластичным материалом или резиной, или полимером Изобретение относится к средствам хранения, а именно к контейнерам для хранения, транспортирования и выдачи штучных грузов и может быть использовано для хранения сельскохозяйственной продукции и для реализации с/х продукции в торговой промышленности. Цель изобретения - снижение габаритов контейнера, уменьшение материалоемкости, упрощение конструкции и увеличение полезной емкости. На фиг.1 изображен общий вид контейнера; на фиг.2 - разрез по А-А на фиг.1; на фиг.З - разрез по С-С на фиг.1; на фиг.4 разрез по В-В на фиг.1; на фиг.5 - пружина питателя; на фгг.6 и 7 - вариант пружин; на фиг.8 -днище питателя и на фиг.9 - контейнер, установленный на подъемной платформе тележки Контейнер состоит из корпуса 1 с загрузочным лотком 2 с регулируемой заслонкой 3, разгрузочного окна 4 и питателей 5, рас положенных в выдвижных ящиках 6 и 7, установленных поярусно в шахматном порядке, вставленные в корпус 1 с одной стенки 8 по направляющим 9, которые выполнены на боковых стенках корпуса 1. Питатели 5 выполнены в виде винтовых пружин 10 с разнонаправленными витками, установленных в волнообразном желобе 11 с хвостовиками 12 и 13 для закрепления пружин. Ящик 6 имеет окно 14 и один удлиненный хвостовик вал 15, проходящий через окно 14. Для улучшения циркуляции воздуха внутри корпуса имеются в желобе 11 отверстия 16 и отверстие 17 для уборки просыпи на дне желоба. Для хранения плодов с нежной коркой, витки пружин гумированы резиной или полимером 18 или вместо пружин устанавливается тонкий винт 19 с витками, выполненными из упругоэластичного материала V N3 о J 12822 Для привода питателей имеется механизм привода 20, который через цепь 21 передает вращение питателя 5 и благодаря шестерням 22 пружины вращаются в разные стороны. Для предотвращения травмирования плодов при переходе с одного питателя на другой в окнах установлены упругоэластичные амортизаторы 23. Контейнер снабжен фланцем 24, к которому может присоединяться сушильная установка 25 в виде калорифера с вентилятором для просушки и обработки хранящегося продукта газом от вредителей. Контейнер установленный на подъемной платформе 26 тележки 27 может использоваться для продажи с/х продукции в овощных магазинах, он состоит из механизма подъема в вертикальном направлении в виде сильфона 28 (или гидроцилиндров) и привода 29 ручного или электрического и направляющих 30 например, телескопического вида. Принцип работы. В зависимости от продукта устанавливается заслонка 3 на необ ходимую толщину слоя. Затем в загрузочный лоток 2 засыпают продукт, например: картофель и включают привод 20, он передает вращение через цепи 21 на питатели 5, 5 пружины 10 вращаются и своими витками перемещают плоды по ярусу и затем ссыпают слои плодов на нижний питатель через окно 14, которые, попадая на амортизатор 23, плавно ссыпаются на пружины нижнего 10 питателя и т.д. пока контейнер не загрузится полностью. После загрузки можно подключить сушильную установку 25 и просушить плоды. При продаже приводом 29 поднимают 15 платформу 26, а с нею корпус 1 и устанавливают разгрузочное окно 4 на необходимую высоту, затем отбрасывают лоток 31. Затем включают привод 20, питатели начинают перемещать продукт и он ссыпается с послед20 него на лоток 31, опорожняя контейнер, Конструкция контейнера позволяет автоматизировать повесовую выдачу продукта из контейнера, снабдив лоток 31 весовым устройством. 12822 інш в-а фг/9 12822 /З Упорядник Замовлення 4085 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна 101
