Верстат для зняття фасок на оптичних деталях

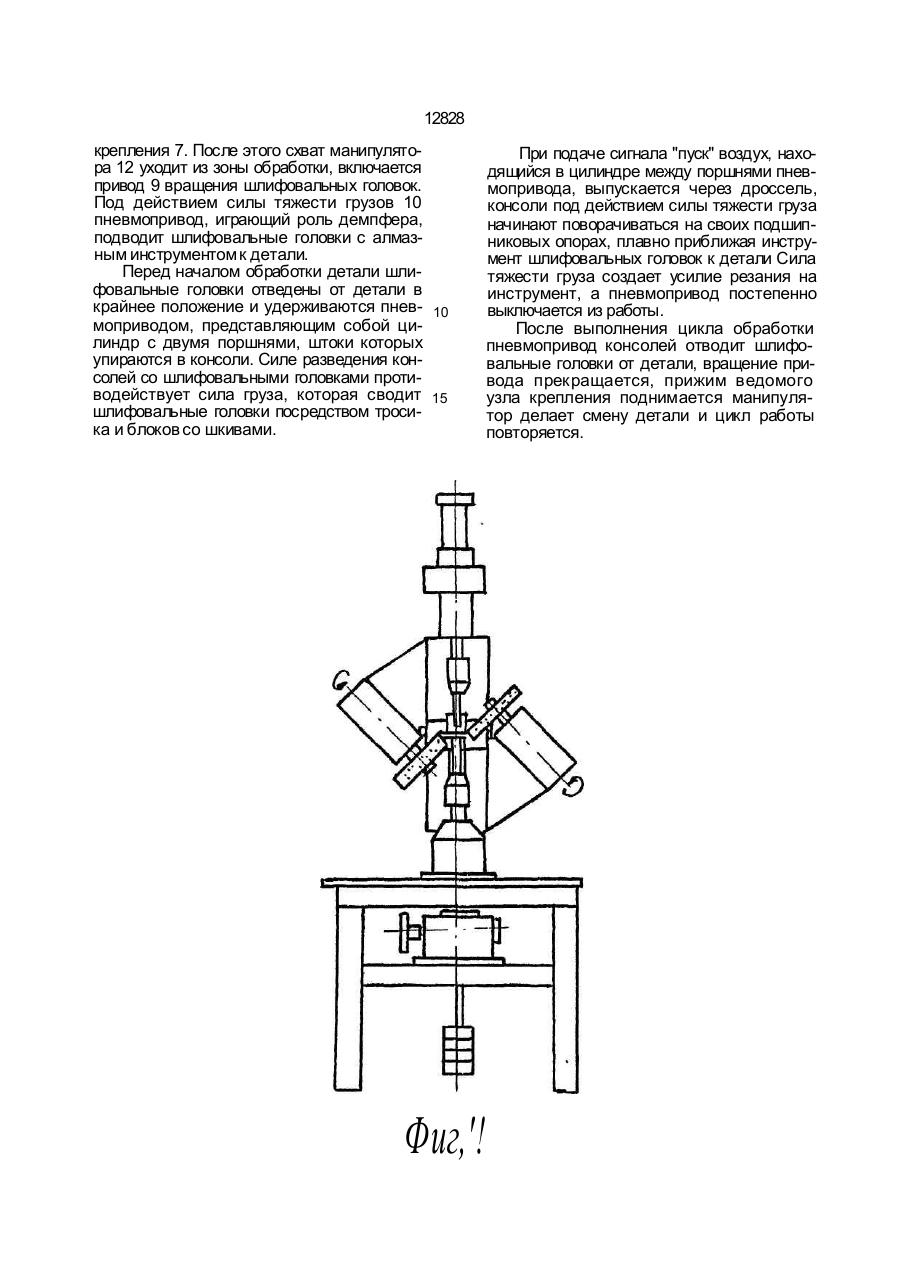

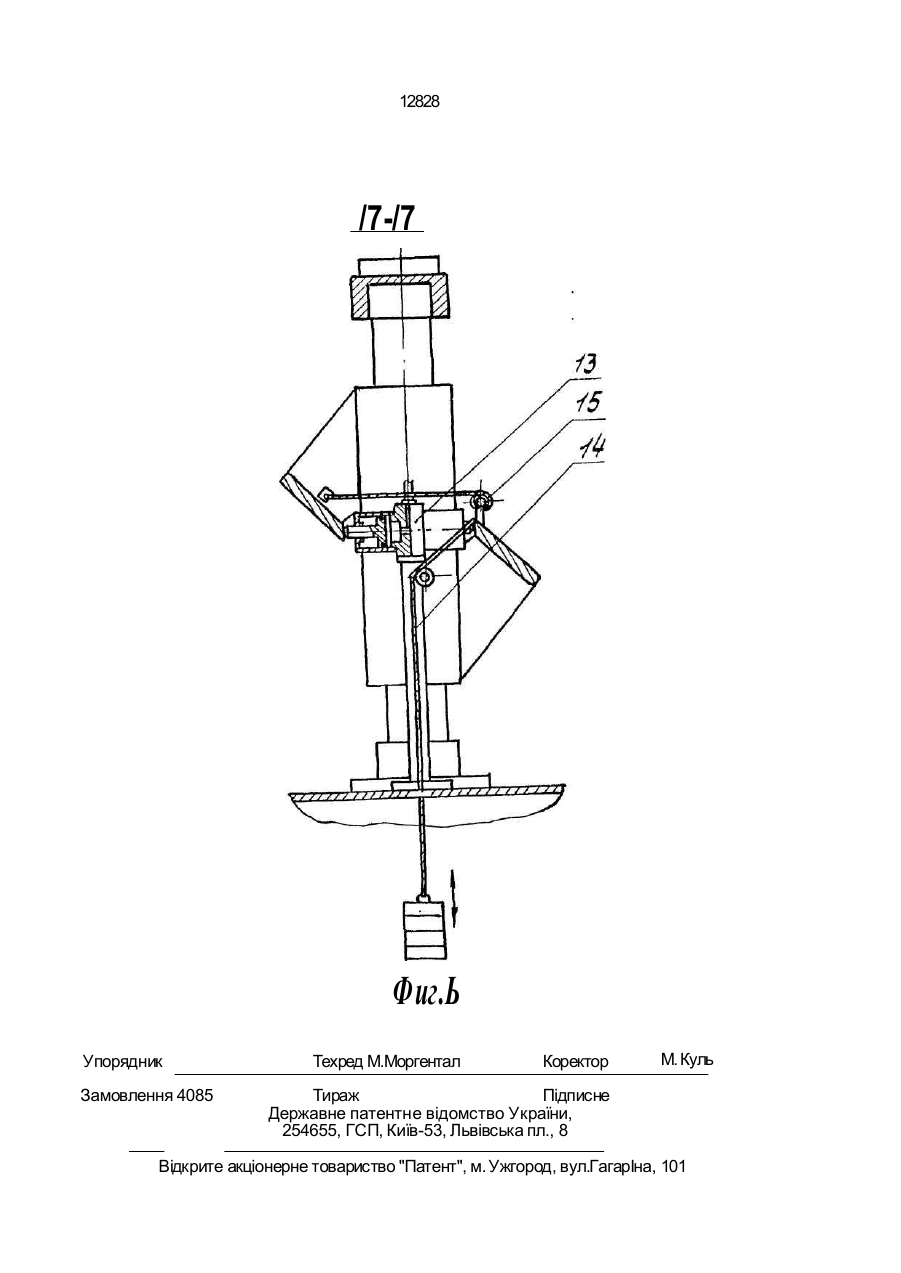

Станок для снятия фасок на оптических деталях, содержащий станину, смонтированный на ней узел крепления детали с приводом его вращения и шлифовальные головки, расположенные под углом к оси вращения узла крепления детали на консолях с подшипниковыми опорами, установленных с возможностью поворота относительно оси, параллельной оси вращения узла крепления, и связанных с механизмом их поворота в виде пневмопривода, о т л и ч а ю щ и й с я тем, что станок снабжен закрепленной на станине вертикальной колонной и грузами, при этом подшипниковые опоры консолей расположены на колонне соосно, а грузы связаны с консолями. лей 6 - ведущий, верхний узел крепления деталей (прижимной) - ведомый. Ведущий узел 6 с держателем детали получает вращение от привода 9. Дня сведения и разведения узлов крепления деталей используют груз 10 и пневмопривод 11, для смены деталей - манипулятор 12. Цилиндр 13 пневмопривода установлен на кронштейне 14, привернутом к станине. Штоки поршней упираются в площадки на консолях. Груз 10, создающий усилие на консолях, подвешен на тросике, который соединен с консолями посредством крючка и блока со шкивом 15. Станок для одновременного снятия фасок работает в автоматическом режиме с управлением от электронного дпока. Манипулятором 12 деталь устанавливается на держатель 8 нижнего узла крепления 6 и прижимается верхним узлом С КЗ 00 00 ш О 12828 крепления 7. После этого схват манипулятора 12 уходит из зоны обработки, включается привод 9 вращения шлифовальных головок. Под действием силы тяжести грузов 10 пневмопривод, играющий роль демпфера, подводит шлифовальные головки с алмазным инструментом к детали. Перед началом обработки детали шлифовальные головки отведены от детали в крайнее положение и удерживаются пнев- 10 моприводом, представляющим собой цилиндр с двумя поршнями, штоки которых упираются в консоли. Силе разведения консолей со шлифовальными головками противодействует сила груза, которая сводит 15 шлифовальные головки посредством тросика и блоков со шкивами. Фиг,'! При подаче сигнала "пуск" воздух, находящийся в цилиндре между поршнями пневмопривода, выпускается через дроссель, консоли под действием силы тяжести груза начинают поворачиваться на своих подшипниковых опорах, плавно приближая инструмент шлифовальных головок к детали Сила тяжести груза создает усилие резания на инструмент, а пневмопривод постепенно выключается из работы. После выполнения цикла обработки пневмопривод консолей отводит шлифовальные головки от детали, вращение привода прекращается, прижим ведомого узла крепления поднимается манипулятор делает смену детали и цикл работы повторяется. 82821 12828 /7-/7 Фиг.Ь Упорядник Замовлення 4085 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
