Клинове з’єднання

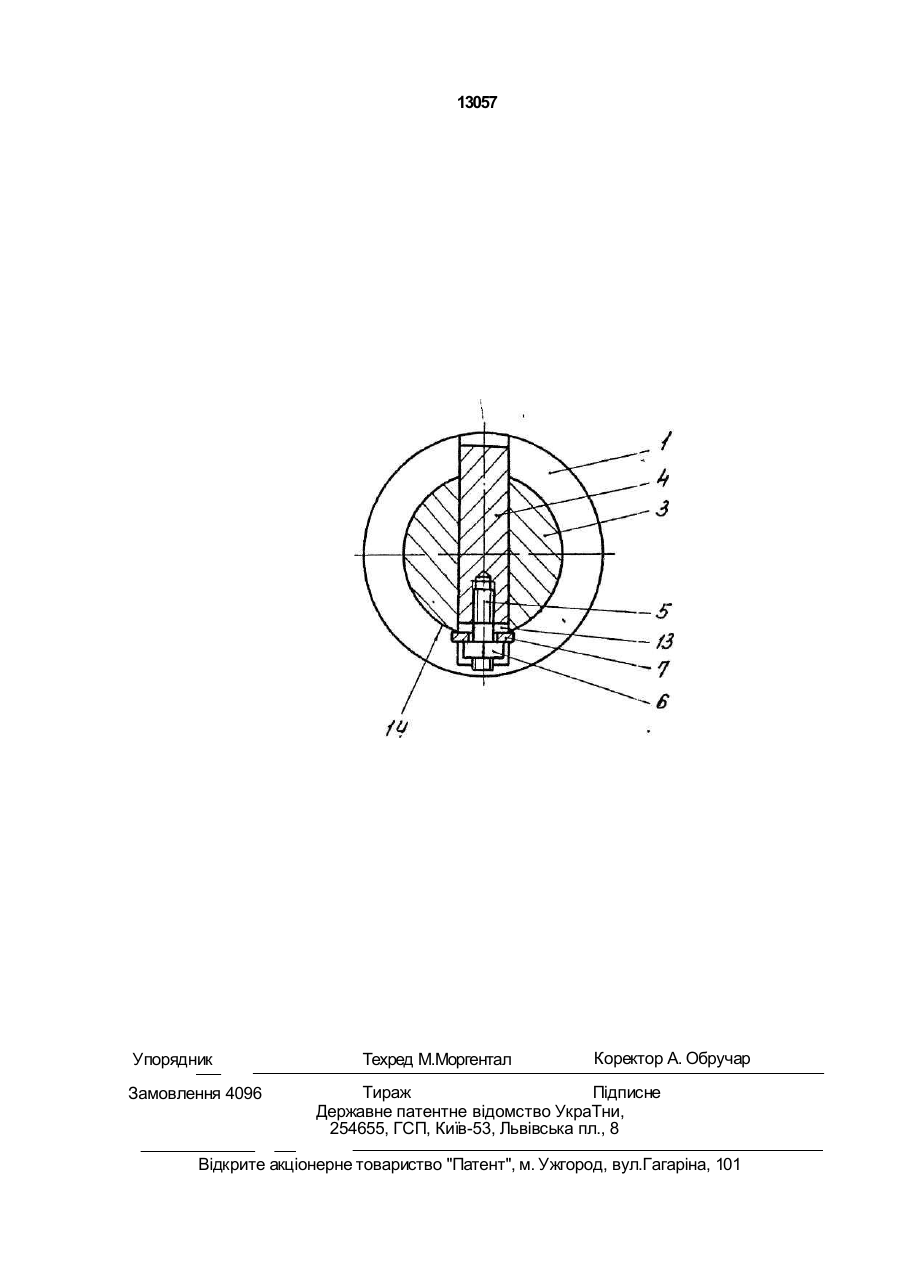

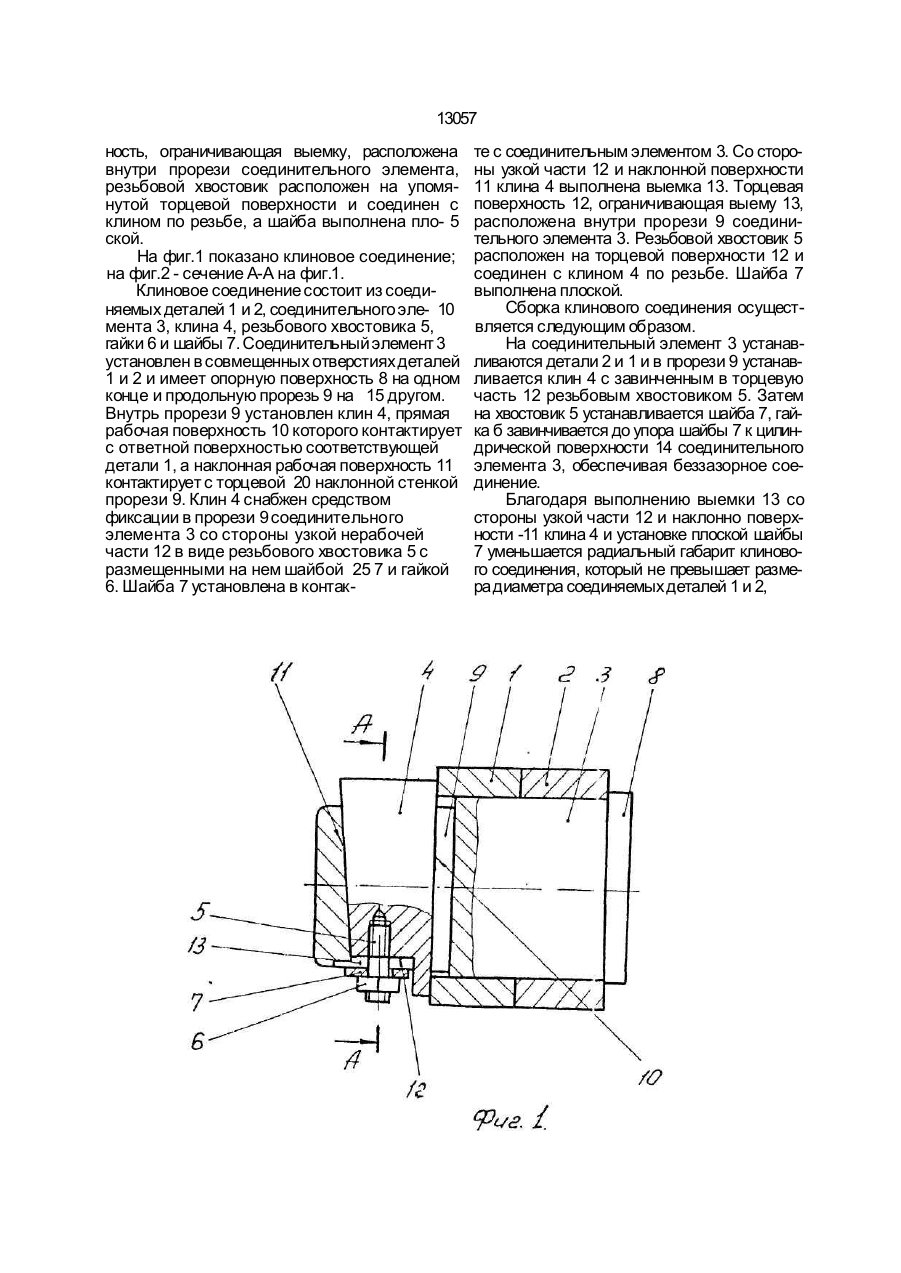

Клиновое соединение, содержащее сое диняемые детали, в совмещенных отверстиях которых установлен соединительный эле мент с опорной поверхностью на одном конце и продольной прорезью на другом, в которой установлен клин, прямая рабочая поверхность которого расположена в кон такте с ответной поверхностью соответствующей детали, а наклонная рабочая поверхность - в контакте с торцевой наклонной стенкой прорези, при этом клин снабжен средством фиксации в прорези соединительного элемента со стороны узкой нерабочей части в виде резьбового хвостовика с размещенными на нем шайбой и гайкой, причем шайба установлена в контакте с соединительным элементом, о т л и ч а ю щ е е с я тем, что со стороны узкой части и наклонной поверхности клина выполнена выемка, торцевая поверхность, ограничивающая выемку, расположена внутри прорези соединительного элемента, резьбовой хвостовик расположен на упомянутой торцевой поверхности и соединен клином по резьбе, а шайба выполнена плоской. Изобретение относится к машиностроению и может быть использовано для беззазорного соединения пакета деталей. Известно клиновое соединение, содержащее соединяемые детали, в совмещенных отверстиях которых установлен соединительный элемент с опорной поверхностью на одном конце и продольной прорезью на другом, в которой установлен клин, прямая рабочая поверхность которого расположена в контакте с ответной поверхностью соответствующей детали, а наклонная рабочая поверхность - в контакте с торцевой наклонной стенкой прорези, при этом клин снабжен средством фиксации в прорези соединительного элемента со стороны узкой нерабочей части в виде резьбового хвостовика с размещенными на нем шайбой и гайкой, причем шайба установлена в контакте с соединительным элементом. У известного клинового соединения гайка, осуществляющая фиксацию клина, взаимодействует с соединительным элементом через дистанционную П-образную шайбу, высота полок которой превышает высоту выступающей из прорези части клина Поэтому радиальный габарит клинового соединения становится больше диаметра соединяемых деталей, что является недостатком известного соединения. Цель изобретения - уменьшение радиального габарита клинового соединения. Поставленная цель достигается тем, что со стороны узкой и наклонной поверхности клина выполнена выемка, торцевая поверх о ел О 13057 ность, ограничивающая выемку, расположена внутри прорези соединительного элемента, резьбовой хвостовик расположен на упомянутой торцевой поверхности и соединен с клином по резьбе, а шайба выполнена пло- 5 ской. На фиг.1 показано клиновое соединение; на фиг.2 - сечение А-А на фиг.1. Клиновое соединение состоит из соединяемых деталей 1 и 2, соединительного эле- 10 мента 3, клина 4, резьбового хвостовика 5, гайки 6 и шайбы 7. Соединительный элемент 3 установлен в совмещенных отверстиях деталей 1 и 2 и имеет опорную поверхность 8 на одном конце и продольную прорезь 9 на 15 другом. Внутрь прорези 9 установлен клин 4, прямая рабочая поверхность 10 которого контактирует с ответной поверхностью соответствующей детали 1, а наклонная рабочая поверхность 11 контактирует с торцевой 20 наклонной стенкой прорези 9. Клин 4 снабжен средством фиксации в прорези 9 соединительного элемента 3 со стороны узкой нерабочей части 12 в виде резьбового хвостовика 5 с размещенными на нем шайбой 25 7 и гайкой 6. Шайба 7 установлена в контак те с соединительным элементом 3. Со стороны узкой части 12 и наклонной поверхности 11 клина 4 выполнена выемка 13. Торцевая поверхность 12, ограничивающая выему 13, расположена внутри прорези 9 соединительного элемента 3. Резьбовой хвостовик 5 расположен на торцевой поверхности 12 и соединен с клином 4 по резьбе. Шайба 7 выполнена плоской. Сборка клинового соединения осуществляется следующим образом. На соединительный элемент 3 устанавливаются детали 2 и 1 и в прорези 9 устанавливается клин 4 с завинченным в торцевую часть 12 резьбовым хвостовиком 5. Затем на хвостовик 5 устанавливается шайба 7, гайка б завинчивается до упора шайбы 7 к цилиндрической поверхности 14 соединительного элемента 3, обеспечивая беззазорное соединение. Благодаря выполнению выемки 13 со стороны узкой части 12 и наклонно поверхности -11 клина 4 и установке плоской шайбы 7 уменьшается радиальный габарит клинового соединения, который не превышает размера диаметра соединяемых деталей 1 и 2, 13057 Упорядник Замовлення 4096 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл.,8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
