Спосіб перевертання стрічок стебел високостеблових культур та підбирач-перевертувач для його здійснення

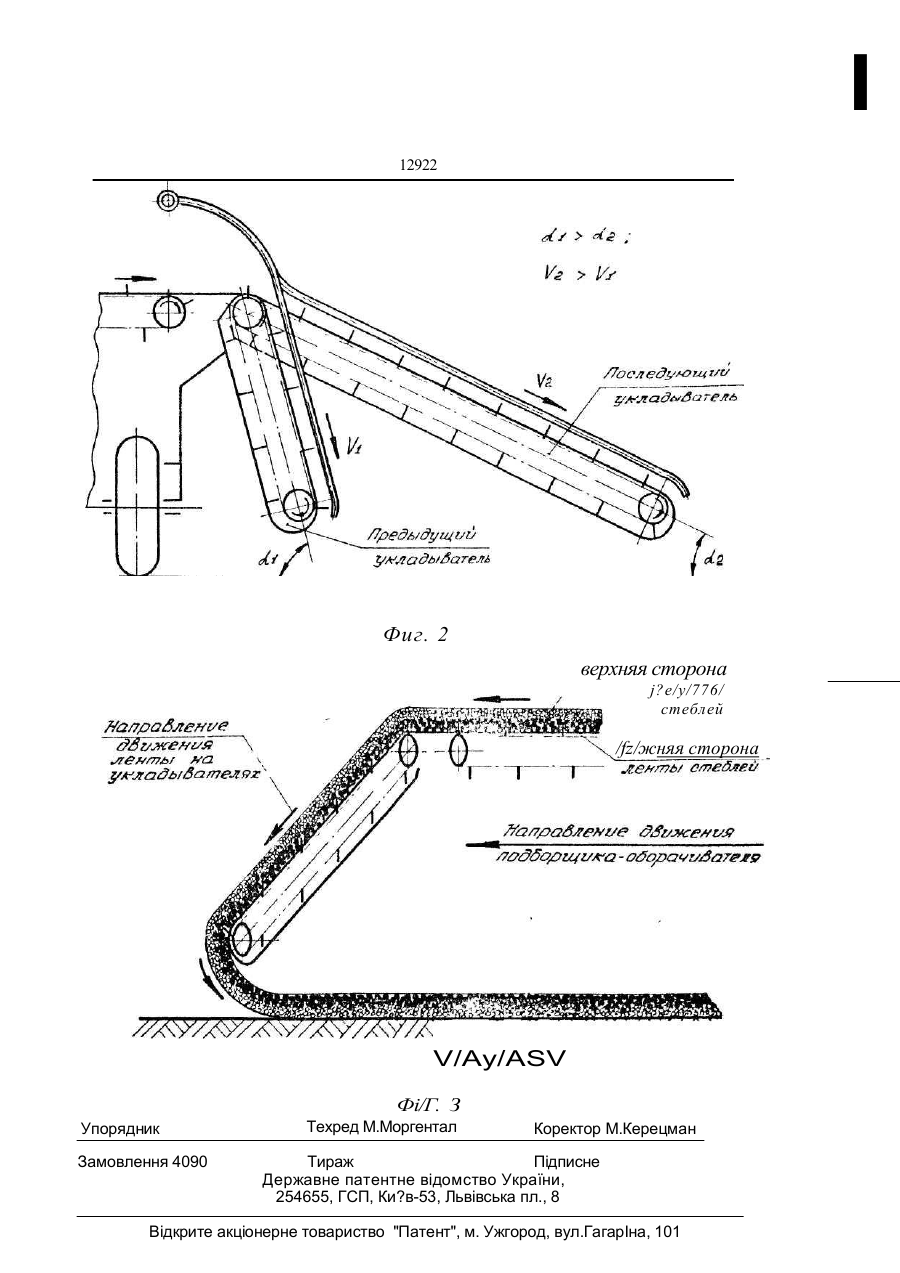

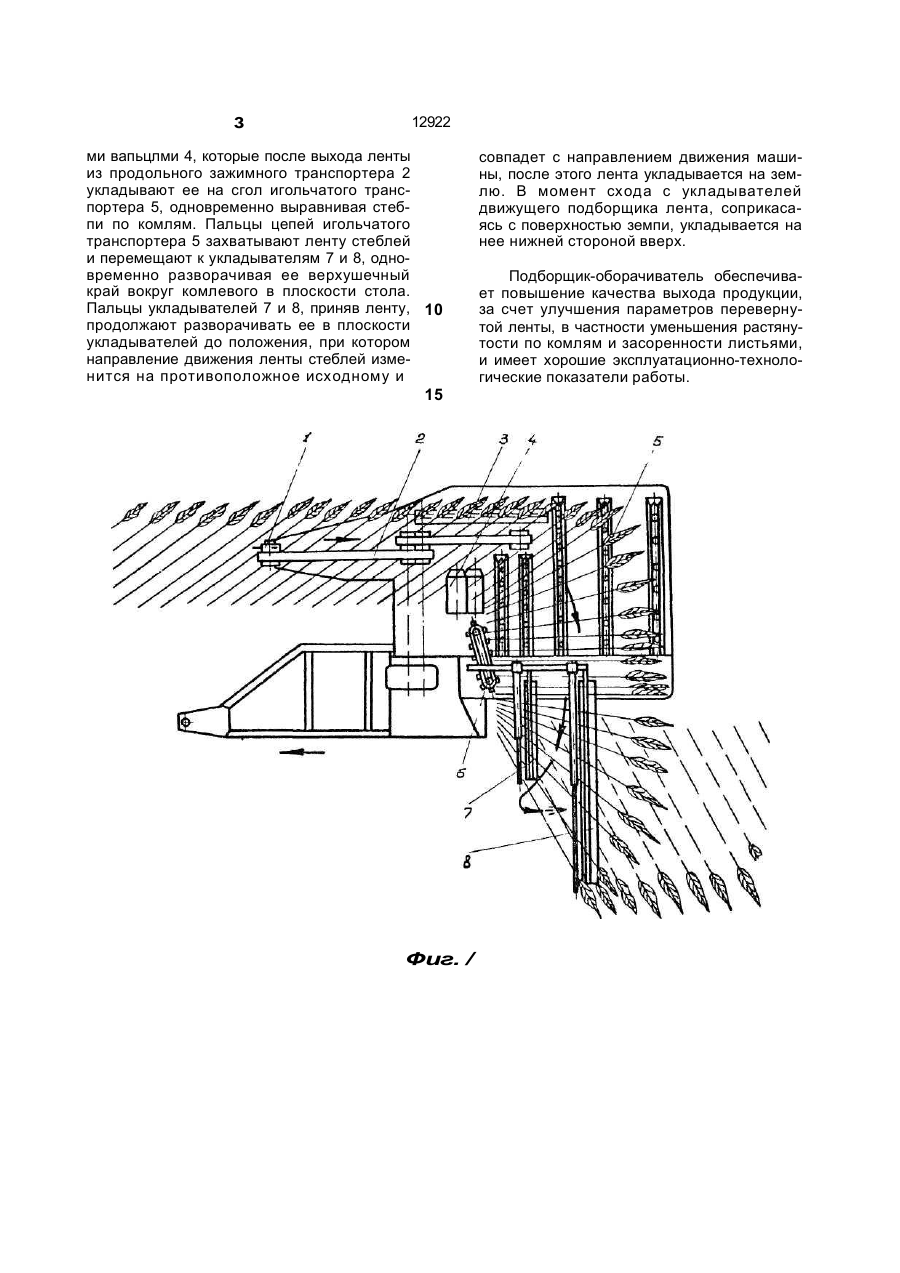

1. Способ оборачивания лент стеблей высокостебельных ^ультур, включающий подъем стеблей из лент расстила, транспор тирование и разворот стеблей на 180°, укладывание стеблей верхней стороной вниз, о тл и ч а ю щ и й с я тем, что оборачивание стеблей производят одновременно с их выравниванием. 2. Подборщик-оборачиватель лент стеблей высокостебельных культур, содержащий смонтированные на раме подбирающий барабан, оборачивающее и расстилающее устройства, о т л и ч а ю щ и й с я тем, что расстилающее устройство выполнено в виде двух транспортеров, последовательно расположенных в поперечной плоскости, причем задний транспортер расположен под меньшим углом к горизонтальной плоскости, чем передний. Изобретение относится к сельскохозяйственному производству, в частности, к уборке и первичной переработке конопли. На фиг. 1 изображен подборщик-оборачиватель лент стеблей (вид сверху); на фиг. 2 - схема установки укладывателей подборщика-оборачивателя (вид спереди); на фиг. 3 - схема процесса оборачивания ленты стеблей в момент укладки ее на поверхность земли. Подборщик-оборачиватель (фиг. 1) состоит из подбирающего барабана 1 с рядом с-эмоубирающихся пальцев, продольного зажимного транспортера 2, транспортера вершин 3, выносных вальцов 4, стола с пальчатым транспортером 5, состоящим из пяти ветвей цепей с пальцами, скорости движения которых возрастают от передней цепи к задней, подбойки 6, укладывателей 7 и 8, над которыми установлены прижимы стеб лей. Предыдущий укладыватель стеблей 7 выполнен меньшей длины, имеет меньшую скорость движения пальцев цепи и установлен под большим углом к поверхности земли, чем последующий укладыватель 8. Привод всех рабочих органов подборщикаоборачивателя осуществляется от вала отбора мощ ност и тр акт ора, с ко торым агрегатируется. Подборщик-оборачиватель лент высокостебельных культур работает следующим образом. При движении по полю подборщика пальцы подбирающего барабана 1 поднимают ленту стеблей с земли и заводят в ручей продольного зажимного транспортера 2, который перемещает ее вглубь машины. На пути движения ленты стеблей верхушечная часть их захватывается транспортером вершин 3, а комлевая - выносны (24)28.02.97" с > ю О з 12922 ми вапьцлми 4, которые после выхода ленты из продольного зажимного транспортера 2 укладывают ее на сгол игольчатого транспортера 5, одновременно выравнивая стебпи по комлям. Пальцы цепей игольчатого транспортера 5 захватывают ленту стеблей и перемещают к укладывателям 7 и 8, одновременно разворачивая ее верхушечный край вокруг комлевого в плоскости стола. Пальцы укладывателей 7 и 8, приняв ленту, 10 продолжают разворачивать ее в плоскости укладывателей до положения, при котором направление движения ленты стеблей изменится на противоположное исходному и 15 Фиг. / совпадет с направлением движения машины, после этого лента укладывается на землю. В момент схода с укладывателей движущего подборщика лента, соприкасаясь с поверхностью земпи, укладывается на нее нижней стороной вверх. Подборщик-оборачиватель обеспечивает повышение качества выхода продукции, за счет улучшения параметров перевернутой ленты, в частности уменьшения растянутости по комлям и засоренности листьями, и имеет хорошие эксплуатационно-технологические показатели работы. I 12922 Фиг. 2 верхняя сторона j?e/y/776/ стеблей /fz/жняя сторона V/Ay/ASV Фі/Г. З Упорядник Замовлення 4090 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Ки?в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
