Гідравлічна пресова установка

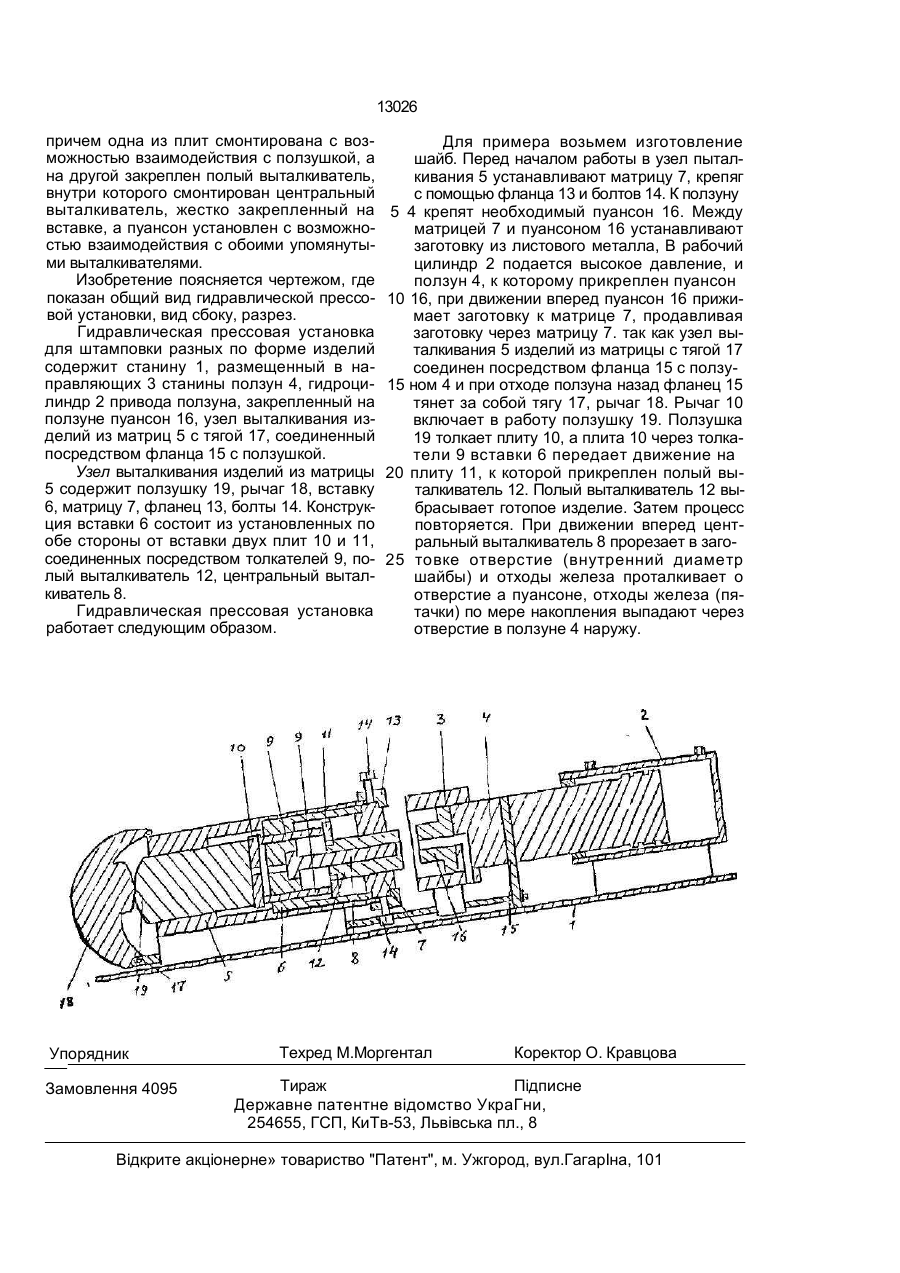

Гидравлическая прессовая установка, содержащая станину, размещенный в на правляющих станины ползун, гидроцилиндр привода ползуна, матрицу, закрепленный на ползуне пуансон, а также узел выталкива ния изделий из матрицы с тягой, соединен ной с ползуном, о т л и ч а ю щ а я с я тем, что узел выталкивания выполнен в виде установленной в станине ползушки, шариирно сочлененного со станиной рычага, соединенного стягой и смонтированного с возможностью взаимодействия с ползушкой, вставки, установленных по обе стороны от вставки двух плит, соединенных друг с другом посредством толкателей, пропущенных сквозь вставку, причем одна из плит смонтирована с возможностью взаимодействия с ползушкой, а на другой закреплен полый выталкиватель, внутри которого смонтирован центральный выталкиватель, жестко закрепленный на вставке, а пуансон установлен с возможностью взаимодействия с обоими упомянутыми выталкивателями. Изобретение относится к прессам с гидравлическим приводом, служащим для штамповки разных по форме изделий и может быть использовано как средство малой механизации для нужд шахт. Наиболее близким по технической сущности является гидравлический пресс двойного действия, содержащий станину рамного типа, приводимые с помощью цилиндров ползун в виде подвижной траверсы и прижим, матрицу, закрепленный на ползуне пуансон, а также узел выталкивания изделий из матрицы с тягой, соединенной с ползуном [1]. Недостатками этого пресса является сложность его изготовления и сборки, наличие большого числа цилиндров, а следовательно, малая надежность в работе и малая производительность, большой вес и громоздкость и как средство малой механизации он не может быть использован. Целью изобретения является расширение технологических возможностей за счет выталкивания разных по форме изделий из матрицы. Указанная цель достигается тем, что в гидравлической прессовой установке, содержащей станину, размещенный в направляющих станины ползун, гидроцилиндр привода ползуна, матрицу, закрепленный на ползуне пуансон, а также узел выталкивания изделий из матрицы стягой. соединенной с ползуном, согласно изобретению, узел выталкивания выполнен в виде установленной в станине ползушки, шариирно сочлененного со станиной рычага, соединенного с тягой и смонтированного с возможностью взаимодействия с ползушкой, вставки, установленных по обе стороны от вставки двух плит, соединенных друг с другом посредством толкателей, пропущенных сквозь вставку, 13026 причем одна из плит смонтирована с возможностью взаимодействия с ползушкой, а на другой закреплен полый выталкиватель, внутри которого смонтирован центральный выталкиватель, жестко закрепленный на вставке, а пуансон установлен с возможностью взаимодействия с обоими упомянутыми выталкивателями. Изобретение поясняется чертежом, где показан общий вид гидравлической прессовой установки, вид сбоку, разрез. Гидравлическая прессовая установка для штамповки разных по форме изделий содержит станину 1, размещенный в направляющих 3 станины ползун 4, гидроцилиндр 2 привода ползуна, закрепленный на ползуне пуансон 16, узел выталкивания изделий из матриц 5 с тягой 17, соединенный посредством фланца 15 с ползушкой. Узел выталкивания изделий из матрицы 5 содержит ползушку 19, рычаг 18, вставку 6, матрицу 7, фланец 13, болты 14. Конструкция вставки 6 состоит из установленных по обе стороны от вставки двух плит 10 и 11, соединенных посредством толкателей 9, полый выталкиватель 12, центральный выталкиватель 8. Гидравлическая прессовая установка работает следующим образом. Упорядник Замовлення 4095 Для примера возьмем изготовление шайб. Перед началом работы в узел пыталкивания 5 устанавливают матрицу 7, крепяг с помощью фланца 13 и болтов 14. К ползуну 5 4 крепят необходимый пуансон 16. Между матрицей 7 и пуансоном 16 устанавливают заготовку из листового металла, В рабочий цилиндр 2 подается высокое давление, и ползун 4, к которому прикреплен пуансон 10 16, при движении вперед пуансон 16 прижимает заготовку к матрице 7, продавливая заготовку через матрицу 7. так как узел выталкивания 5 изделий из матрицы с тягой 17 соединен посредством фланца 15 с ползу15 ном 4 и при отходе ползуна назад фланец 15 тянет за собой тягу 17, рычаг 18. Рычаг 10 включает в работу ползушку 19. Ползушка 19 толкает плиту 10, а плита 10 через толкатели 9 вставки 6 передает движение на 20 плиту 11, к которой прикреплен полый выталкиватель 12. Полый выталкиватель 12 выбрасывает готопое изделие. Затем процесс повторяется. При движении вперед центральный выталкиватель 8 прорезает в заго25 товке отверстие (внутренний диаметр шайбы) и отходы железа проталкивает о отверстие а пуансоне, отходы железа (пятачки) по мере накопления выпадают через отверстие в ползуне 4 наружу. Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство УкраГни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне» товариство "Патент", м. Ужгород, вул.ГагарІна, 101
