Пристрій для розплавлення та подачі клею

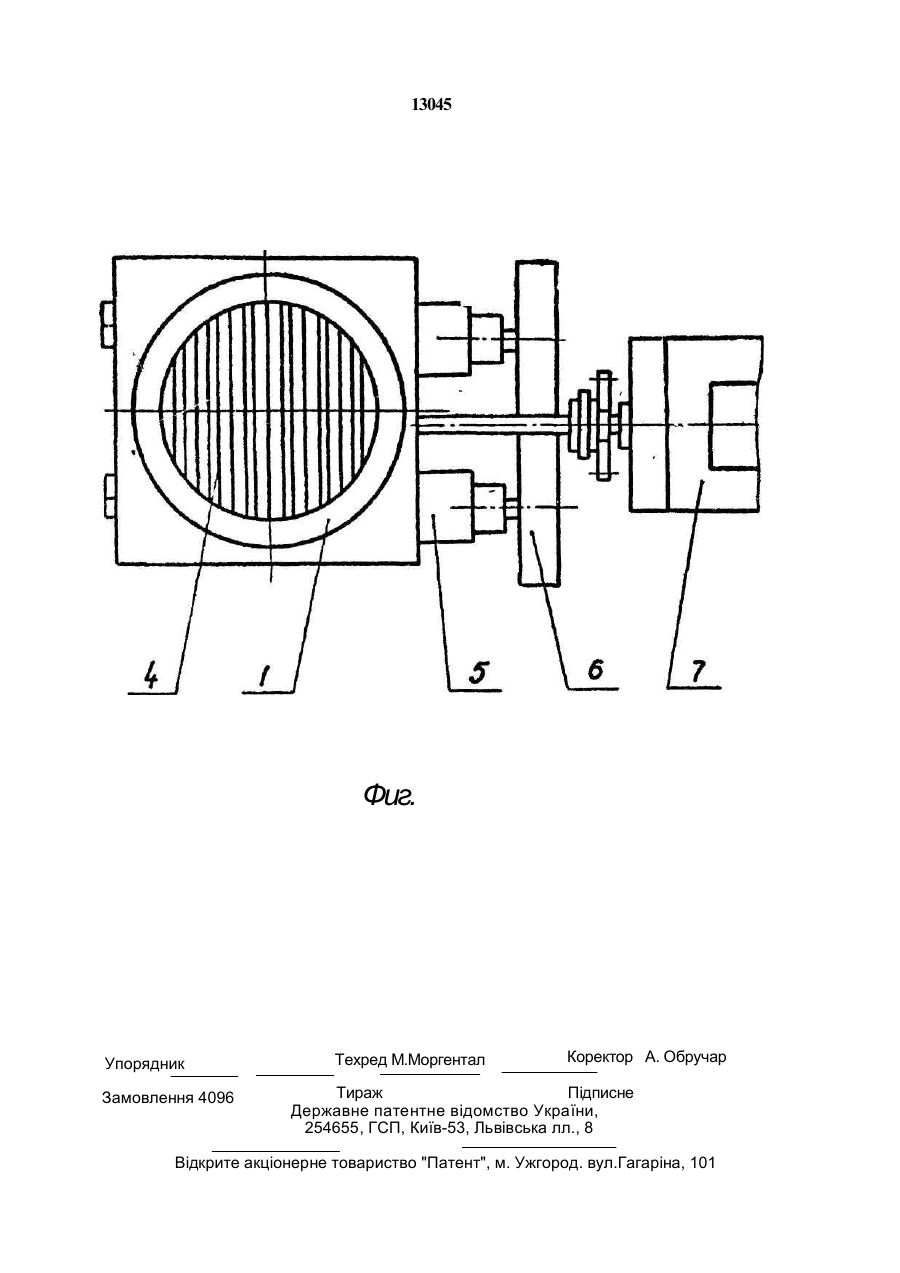

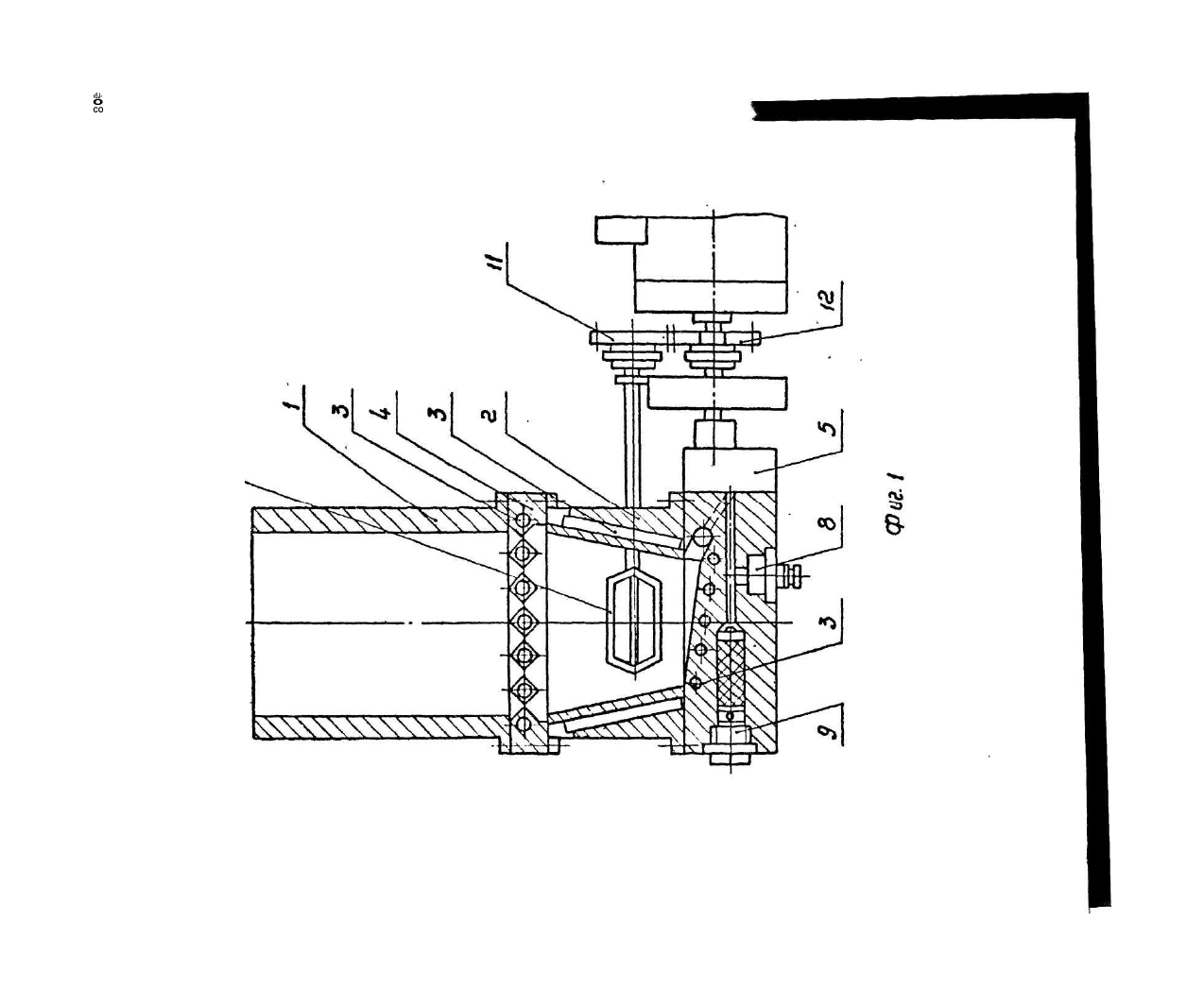

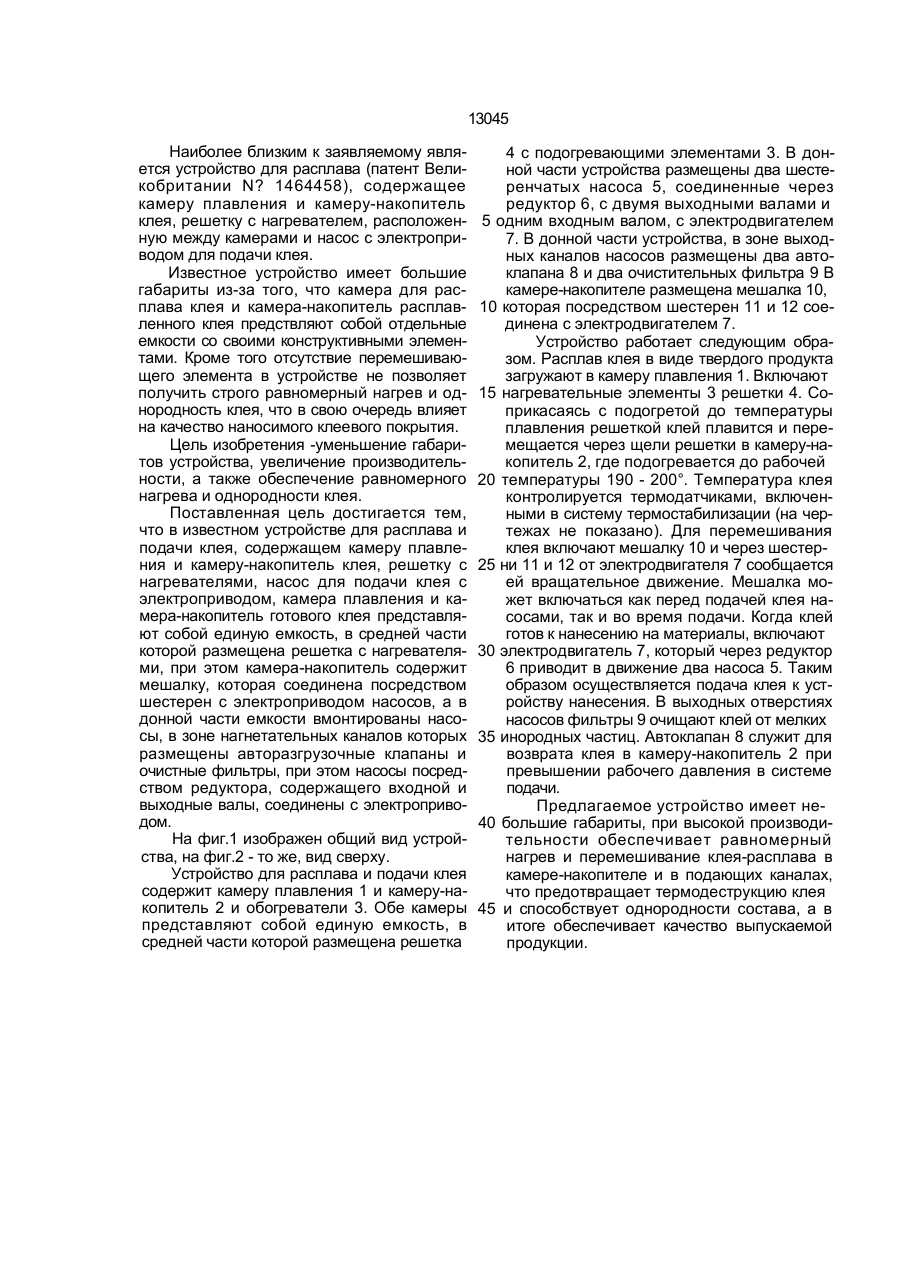

Устройство для расплавления и подачи клея, содержащее камеру плавления, ка меру накопления клея, решетку с нагревате лями, расположенную между камерами, размещенный в донной части камеры накопления клея основной насос для подачи клея, соединенный с электроприводом, о тл и ч а ю щ е е с я тем, что устройство снабжено размещенной в камере накопления клея мешалкой и размещенным в донной части камеры накопления клея дополнительным насосом, каждый насос снабжен авторазгрузочным клапаном и очистным фильтром, расположенными в каналах насосов, при этом мешалка соединена t электроприводом посредством шестерен, а насосы соединены с электроприводом посредством редуктора, причем камера плавления и камера накопления клея смонтированы с образованием единой емкости. С > со Изобретение относится к устройствам для расплавления и подачи клея и может быть применено во всех отраслях промышленности, где требуется склеивание поверхностей клеем-расплавом. Известно устройство для плавления материала покрытия и нанесения расплава на изделия, содержащее резервуар, разделенный перегородкой на камеру плавления с нагревательными элементами и бункер-накопитель со смонтированными в его стенках нагревательными элементами и сопло для нанесения расплава [1]. Недостатком известного устройства является порционная подача клея и отсутствие механизма для непрерывной подачи клея на наносимый материал, что не обеспечивает необходимую производительность. Наиболее близким по технической сущности и достигаемому результату является устройство для расплавления и подачи клея, содержащее камеру плавления, камеру-накопитель клея, решетку с нагревателями, расположенную между камерами, размещенный в донной части камеры накопления клея основной насос для подачи клея, соединенный с электроприводом [2]. Известное устройство имеет большие габариты из-за того, что камера для расплава клея и камера-накопитель расплавленного клея представляют собой отдельные емкости со своими конструктивными элементами. Кроме того, отсутствие перемешивающего элемента в устройстве не позволяет получить строго равномерный нагрев и однородность клея, что в свою очередь влияет на качество. g ел о 13045 Наиболее близким к заявляемому является устройство для расплава (патент Великобритании N? 1464458), содержащее камеру плавления и камеру-накопитель клея, решетку с нагревателем, расположенную между камерами и насос с электроприводом для подачи клея. Известное устройство имеет большие габариты из-за того, что камера для расплава клея и камера-накопитель расплавленного клея предствляют собой отдельные емкости со своими конструктивными элементами. Кроме того отсутствие перемешивающего элемента в устройстве не позволяет получить строго равномерный нагрев и однородность клея, что в свою очередь влияет на качество наносимого клеевого покрытия. Цель изобретения -уменьшение габаритов устройства, увеличение производительности, а также обеспечение равномерного нагрева и однородности клея. Поставленная цель достигается тем, что в известном устройстве для расплава и подачи клея, содержащем камеру плавления и камеру-накопитель клея, решетку с нагревателями, насос для подачи клея с электроприводом, камера плавления и камера-накопитель готового клея представляют собой единую емкость, в средней части которой размещена решетка с нагревателями, при этом камера-накопитель содержит мешалку, которая соединена посредством шестерен с электроприводом насосов, а в донной части емкости вмонтированы насосы, в зоне нагнетательных каналов которых размещены авторазгрузочные клапаны и очистные фильтры, при этом насосы посредством редуктора, содержащего входной и выходные валы, соединены с электроприводом. На фиг.1 изображен общий вид устройства, на фиг.2 - то же, вид сверху. Устройство для расплава и подачи клея содержит камеру плавления 1 и камеру-накопитель 2 и обогреватели 3. Обе камеры представляют собой единую емкость, в средней части которой размещена решетка 4 с подогревающими элементами 3. В донной части устройства размещены два шестеренчатых насоса 5, соединенные через редуктор 6, с двумя выходными валами и 5 одним входным валом, с электродвигателем 7. В донной части устройства, в зоне выходных каналов насосов размещены два автоклапана 8 и два очистительных фильтра 9 В камере-накопителе размещена мешалка 10, 10 которая посредством шестерен 11 и 12 соединена с электродвигателем 7. Устройство работает следующим образом. Расплав клея в виде твердого продукта загружают в камеру плавления 1. Включают 15 нагревательные элементы 3 решетки 4. Соприкасаясь с подогретой до температуры плавления решеткой клей плавится и перемещается через щели решетки в камеру-накопитель 2, где подогревается до рабочей 20 температуры 190 - 200°. Температура клея контролируется термодатчиками, включенными в систему термостабилизации (на чертежах не показано). Для перемешивания клея включают мешалку 10 и через шестер25 ни 11 и 12 от электродвигателя 7 сообщается ей вращательное движение. Мешалка может включаться как перед подачей клея насосами, так и во время подачи. Когда клей готов к нанесению на материалы, включают 30 электродвигатель 7, который через редуктор 6 приводит в движение два насоса 5. Таким образом осуществляется подача клея к устройству нанесения. В выходных отверстиях насосов фильтры 9 очищают клей от мелких 35 инородных частиц. Автоклапан 8 служит для возврата клея в камеру-накопитель 2 при превышении рабочего давления в системе подачи. Предлагаемое устройство имеет не40 большие габариты, при высокой производительности обеспечивает равномерный нагрев и перемешивание клея-расплава в камере-накопителе и в подающих каналах, что предотвращает термодеструкцию клея 45 и способствует однородности состава, а в итоге обеспечивает качество выпускаемой продукции. «5J o CO 13045 Фиг. Упорядник Замовлення 4096 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська лл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.Гагаріна, 101
