Формула / Реферат

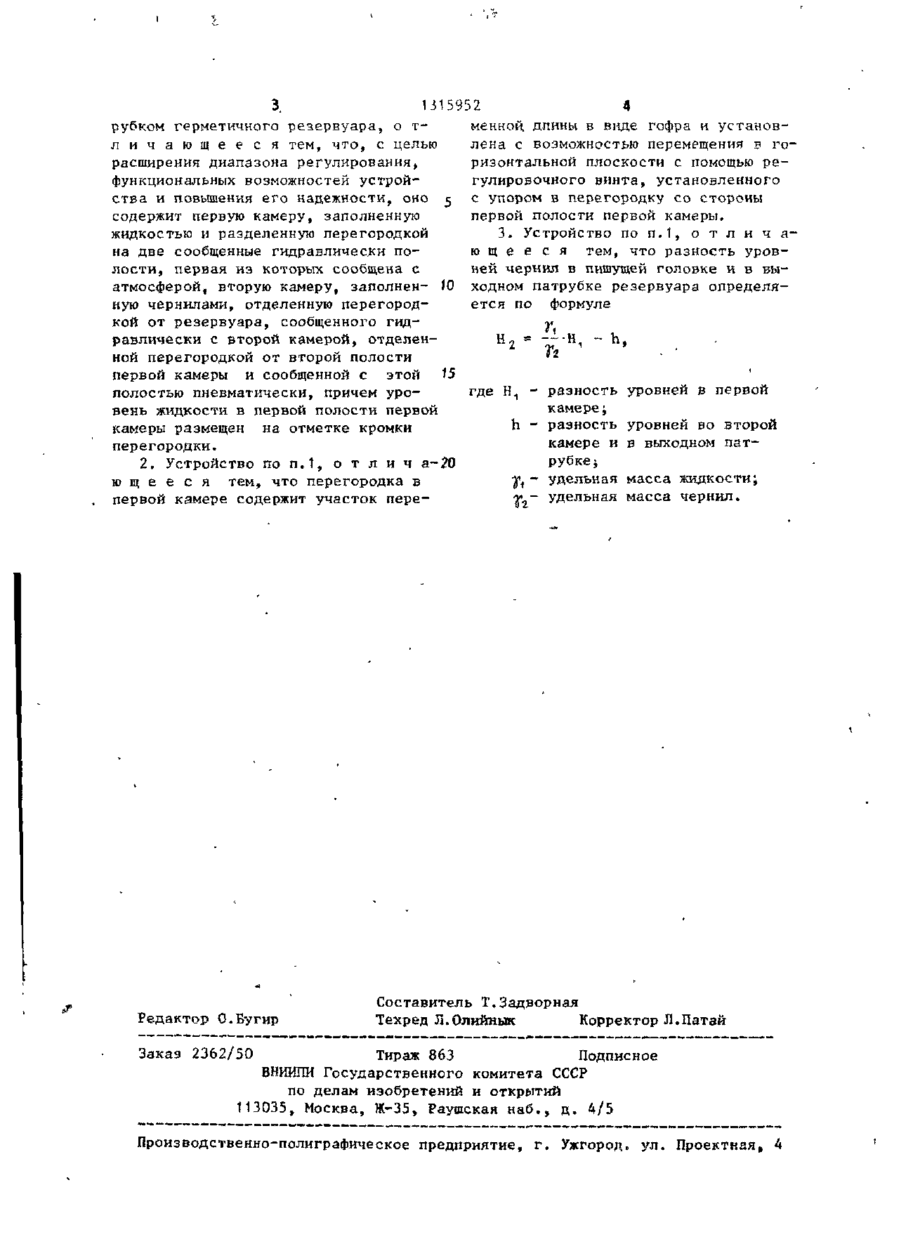

1. Устройство для регулирования подачи чернил в струйные пишущие головки, содержащее герметичный резервуар с чернилами, снабженный заправочным и выходным патрубками, пишущую головку, соединенную с выходным патрубком гер­метичного резервуара, отличающееся тем, что, с целью расширения диапазона регулирования, функциональных возможностей устройства и по­вышения его надежности, оно содержит первую камеру, заполненную жидкостью и разделенную перегородкой на две сообщенные гидравлические полости, первая из которых сообщена с атмосфе­рой, вторую камеру, заполненную чернилами, от­деленную перегородкой от резервуара, сообщенного гидравлически с второй камерой, от­деленной перегородкой от второй полости первой камеры и сообщенной с этой полостью пневмати­чески, причем уровень жидкости в первой полости первой камеры размещен на отметке кромки пере­городки.

2. Устройство по п. 1, отличающееся тем, что пе­регородка в первой камере содержит участок пере­менной длины в виде гофра и установлена с возможностью перемещения в горизонтальной плоскости с помощью регулировочного винта, ус­тановленного с упором в перегородку со стороны первой полости первой камеры.

3. Устройство по п. 1, отличающееся тем, что раз­ность уровней чернил в пишущей головке и в вы­ходном патрубке резервуара определяется по формуле

где Н1 - разность уровней в первой камере;

h -разность уровней во второй камере и в выходном патрубке;

g1 - удельная масса жидкости;

g2 - удель­ная масса чернил.

Текст

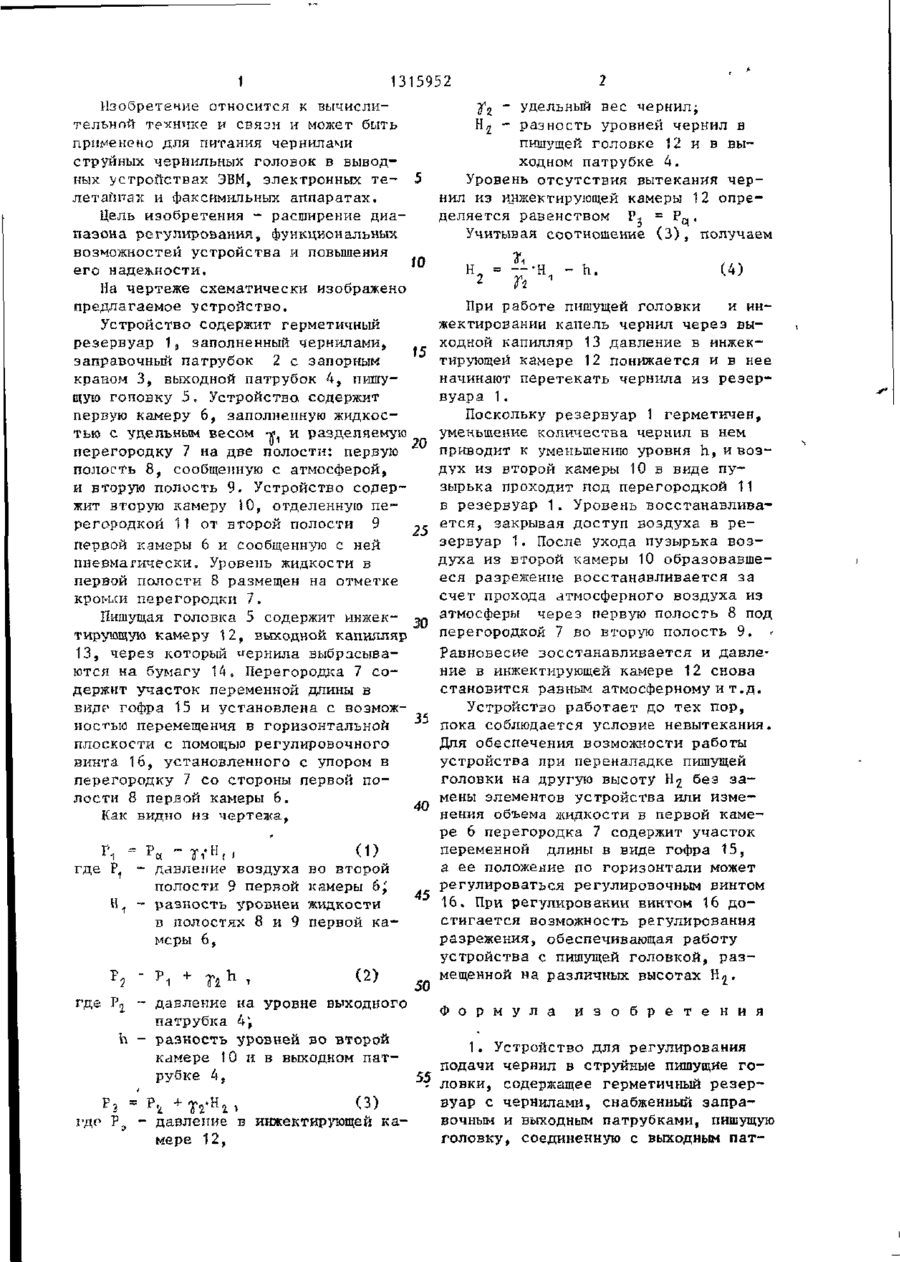

Изобретение относится к вычислительной технике и связи и может быть Уровень атмосферного оаоаемыл Ра применено для питания чернилами струйных чернильных головок в выводных устройствах ЭВМ. Устройство для регулирования подачи чернил в струйные пишущие головки содержит герметичный резервуар 1 с чернилами, заправочный патрубок 2, выходной патрубок 4. Включение в устройство камеры 6, выполненной из двух гидравлически сообщенных полостей 8 и 9, камеры 10, сообщенной гидравлически с резервуаром 1 и пневматически с второй полостью 9, размещение уровня в первой полости 8 на уровне кромки перегородки 7 позволяет расширить диапазон регулирования, функциональные возможности устройства и повысить его надежность. 2 э.п. ф-лы, 1 ил. 1 1315952 Изобретение относится к вычислительной технике и связи и может быть применено для питания чернилами струйных чернильных головок в выводных устройствах ЭВМ, электронных те- 5 летайпах и факсимильных аппаратах. Цель изобретения - расширение диапазона регулирования, функциональных возможностей устройства и повышения 10 его надежности. На чертеже схематически изображено предлагаемое устройство. Устройство содержит герметичный резервуар 1, заполненный чернилами, 15 заправочный патрубок 2 с запорным краном 3, выходной патрубок 4, пишущую гогсовку 5. Устройство содержит первую камеру 6 S заполненную жидкостью с удельным весом -^ и разделяемую перегородку 7 на две полости: первую 20 полость 8, сообщенную с атмосферой, и вторую полость 9. Устройство содержит вторую камеру 10, отделенную перегородкой 11 от второй полости 9 ет первой камеры 6 и сообщенную с ней пневматически. Уровень жидкости в первой полости 8 размещен на отметке кромдси перегородки 7. ^2 - удельный вес чернил; Н 2 - разность уровней чернил в пишущей головке 12 и в выходном патрубке 4. Уровень отсутствия вытекания чернил из инжектирующей камеры 12 определяется равенством Р . = Р™ . . і и Учитывая соотношение (.3), получаем h. (4) При работе пишущей головки и инжектировании капель чернил через выходной капилляр 13 давление в инжектирующей камере 12 понижается и в нее начинают перетекать чернила из резервуара 1 . Поскольку резервуар 1 герметичен, уменьшение количества чернил в нем приводит к уменьшению уровня h, и воздух из второй камеры 10 в виде пузырька проходит под перегородкой 11 в резервуар 1. Уровень восстанавливается, закрывая доступ воздуха в резервуар 1. После ухода пузырька воздуха из второй камеры 10 образовавшееся разрежение восстанавливается за счет прохода атмосферного воздуха из атмосферы через первую полость 8 под Пишущая головка 5 содержит инжек- 30 перегородкой 7 во вторую полость 9. тирующую камеру 12, выходной капилляр Равновесие восстанавливается и давле13, через который зернила выбрасывание в инжектирующей камере 12 снова ются на бумагу 14, Перегородка 7 состановится равным атмосферному и т.д. держит участок переменной длины в 1 виде гофра 15 и установлена с возможУстройство работает до тех пор, ностью перемещения в горизонтальной пока соблюдается условие невытекания. плоскости с помощью регулировочного Для обеспечения возможности работы винта 16, установленного с упором в устройства при переналадке пишущей перегородку 7 со стороны первой поголовки на другую высоту Н 2 без залости 8 первой камеры 6. мены элементов устройства или изме40 нения объема жидкости в первой камеКак видно из чертежа, ре 6 перегородка 7 содержит участок н и( I переменной длины в виде гофра 15, Г1 - Р Й ' (1) " 6 1 " а ее положение по горизонтали может где Р, - давление воздуха во второй регулироваться регулировочным винтом полости 9 первой камеры 6^ 45 16. При регулировании винтом 16 доИ , ~ разность уровней жидкости , стигается возможность регулирования в полостях 8 и 9 первой каразрежения, обеспечивающая работу меры 6, устройства с пишущей головкой, размещенной на различных высотах Н«. ^ - Р + -. Ь v (2*) 50 где Р 2 - давление на уровне выходного патрубка 4і h - разность уровней во второй камере 10 и в выходном патрубке 4. гдо Р э Ф о р м у л а и з о б р е т е н и я 1. Устройство для регулирования подачи чернил в струйные пишущие го55 ловки, содержащее герметичный резер"i вуар с чернилами, снабженный заправочным и выходным патрубками, пишущую - давление в инжектирующей каголовку, соединенную с выходным патмере 12, И15952 4 менной, длины в виде гофра и установрубком герметичного резервуара, о тлена с возможностью перемещения в гол и ч а ю щ е е с я тем, что, с целью ризонтальной плоскости с помощью рерасширения диапазона регулирования, гулировочного винта, установленного функциональных возможностей устройства и повышения его надежности, оно з с упором н перегородку со стороны первой полости первой камеры. содержит первую камеру, заполненную жидкостью и разделенную перегородкой 3. Устройство по п.1, о т л и ч ана две сообщенные гидравлически пою щ е е с я тем, что разность уровлости, первая из которых сообщена с ней чернил в пишущей головке и в выатмосферой, вторую камеру, заполнен- 10 ходном патрубке резервуара определяную чернилами, отделенную перегородется по формуле кой от резервуара, сообщенного гидГ, = равлически с второй камерой, отделенНл —"Н, — п, 2 ной перегородкой от второй полости Тг1 • ' первой камеры и сообщенной с этой Ї5 полостью пневматически, причем урогде Н 1 - разность уровней в первой вень жидкости в первой полости первой камере; камеры размещен на отметке кромки h - разность уровней во второй перегородки. камере и в выходном патрубке І 2. Устройство по п.1, о т л и ч а-20 • , ~ удельная масса жидкости; у ю щ е е с я тем, что перегородка в - - удельная масса чернил. у первой камере содержит участок пере Редактор О*Бугир Составитель Т.Задворная Техред Л.Олийнык Корректор Л.Патай Заказ 2362/50 Тираж 863 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Г V

Дивитися

Додаткова інформація

Назва патенту англійською

Device for regulation of ink feed to a jet plotting head

Автори англійською

Bazylevych Viktor Vsevolodovych, Bezverbna Tamara Mykolaivna, Hurvych Heorhii Oleksiiovych, Lenchuk Volodymyr Semenovych, Shyshkin Pavlo Havrylovych

Назва патенту російською

Устройство для регулирования подачи чернил в струйную пишущую головку

Автори російською

Базилевич Виктор Всеволодович, Безвербная Тамара Николаевна, Гурвич Георгий Алексеевич, Ленчук Владимир Семенович, Шишкин Павел Гаврилович

МПК / Мітки

МПК: G05D 9/00

Мітки: пишучу, чорнила, регулювання, подачі, пристрій, головку, струминну
