Завантажити PDF файл.

Формула / Реферат

1. Розмельно-просіювальне відділення валкового млина для багатосортового помелу пшениці, що має: розмельне устаткування, що включає обдирні, розмельні і шліфувальну системи, причому перша обдирна система має на вході засіб підключення до джерела очищеного і відволоженого зерна, просіювальне устаткування на основі щонайменше одного багатоприйомного розсійника і ситовіяльної машини, що підключені на виходи систем розмельного устаткування, і придатні засоби транспортування проміжних і цільових хлібопродуктів для зв'язку просіювального устаткування з розмельним устаткуванням і вибивальним відділенням млина, яке відрізняється тим, що розмельне устаткування складається з чотирьох обдирних, п'ятьох розмельних і однієї шліфувальної систем, а просіювальне устаткування складається з одного чотириприйомного й одного шестиприйомного розсійників і вищезазначеної ситовіяльної машини, що підключена до чотириприйомного розсійника, при цьому друга обдирна система підключена по першому сходу першої обдирної системи, третя обдирна система підключена по перших сходах другої обдирної та шліфувальної систем, четверта обдирна система підключена по першому сходу третьої обдирної системи, перша розмельна система підключена по третіх сходах першої і другої обдирних систем та по останньому проходу шліфувальної системи, друга розмельна система підключена по останніх проходах першої, другої і третьої обдирних систем і першої розмельної системи, а також по останньому сходу шліфувальної системи, третя розмельна система підключена по останніх сходах третьої обдирної і першої розмельної систем і по останньому проходу другої розмельної системи, четверта розмельна система підключена по останніх проходах четвертої обдирної і третьої розмельної системи і по останньому сходу другої розмельної системи, п'ята розмельна система підключена по останніх сходах четвертої обдирної системи, третьої і четвертої розмельних систем, ситовіяльна машина підключена по других сходах першої і другої обдирних систем, шліфувальна система підключена по сходу ситовіяльної машини, просіювальне устаткування підключене на вибивання борошна вищого гатунку - по проходу більшості, крім останніх, сит першої і другої обдирних систем, більшості, крім останніх, сит шліфувальної системи, більшості, крім передостанніх, сит третьої обдирної системи і перших сит першої, другої і третьої розмельних систем, на вибивання борошна першого гатунку - по проходах передостанніх сит третьої обдирної, першої, другої і третьої розмельних систем і по проходах, крім останнього, четвертої розмельної системи, на вибивання борошна другого гатунку - по більшості, крім останніх, проходів четвертої обдирної системи, по останніх проходах четвертої розмельної системи і по всіх проходах п'ятої розмельної системи, на вибивання висівок по перших сходах четвертої обдирної системи і по всіх сходах п'ятої розмельної системи.

2. Відділення за п. 1, яке відрізняється тим, що ситовіяльна машина розташована нижче зазначених розсійників.

3. Відділення за п. 1, яке відрізняється тим, що ситовіяльна машина підключена по проходу або на вибивання манної крупи, або на першу розмельну систему.

Текст

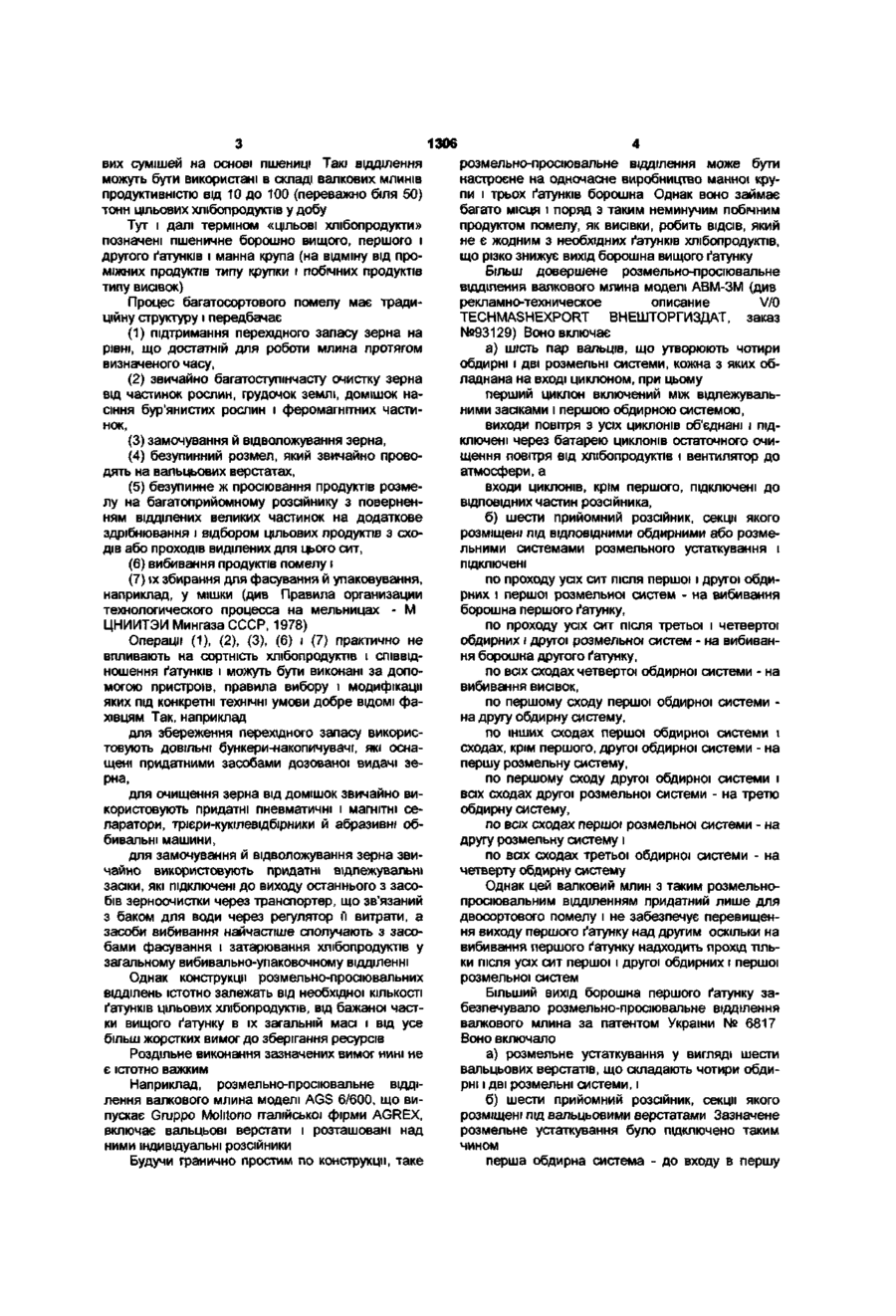

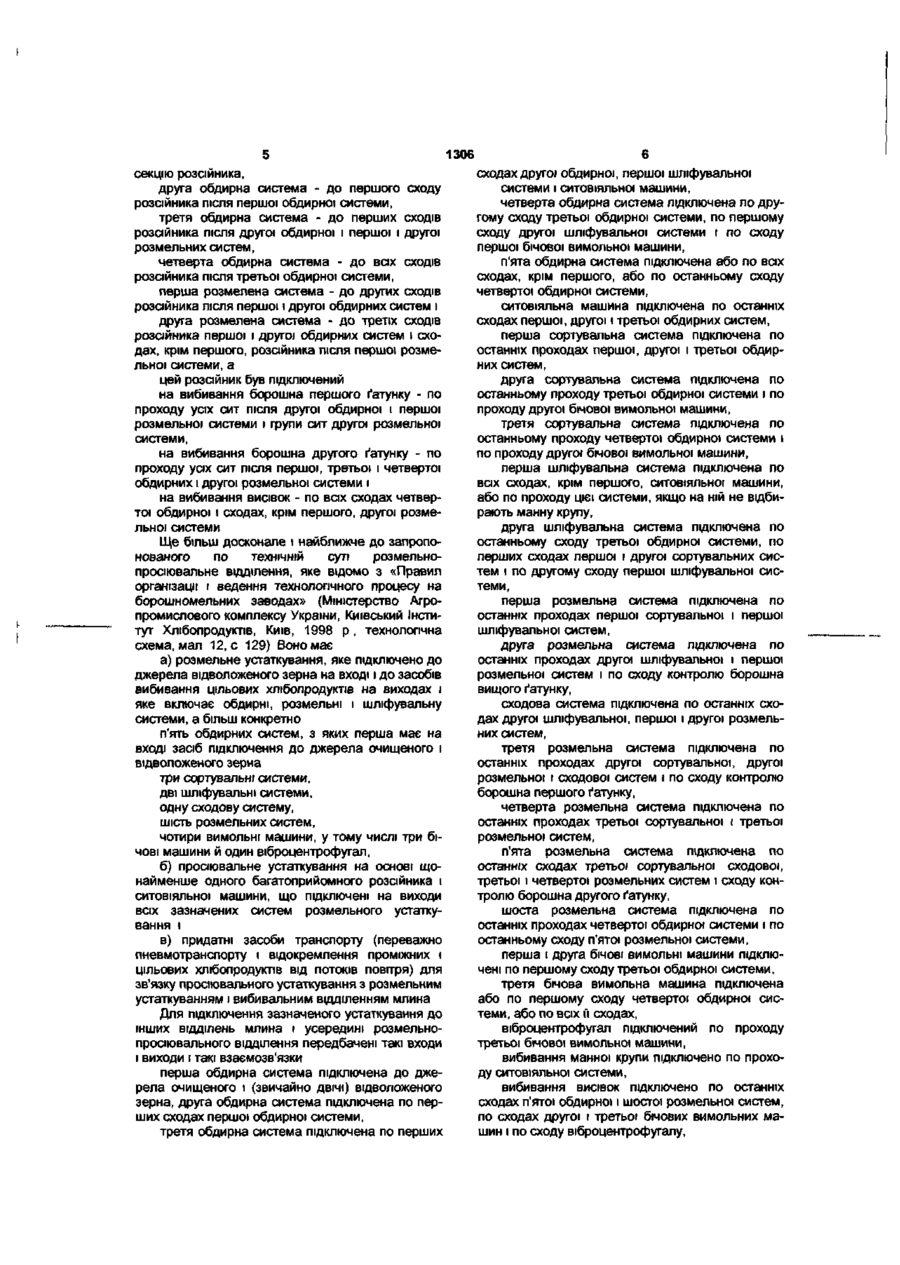

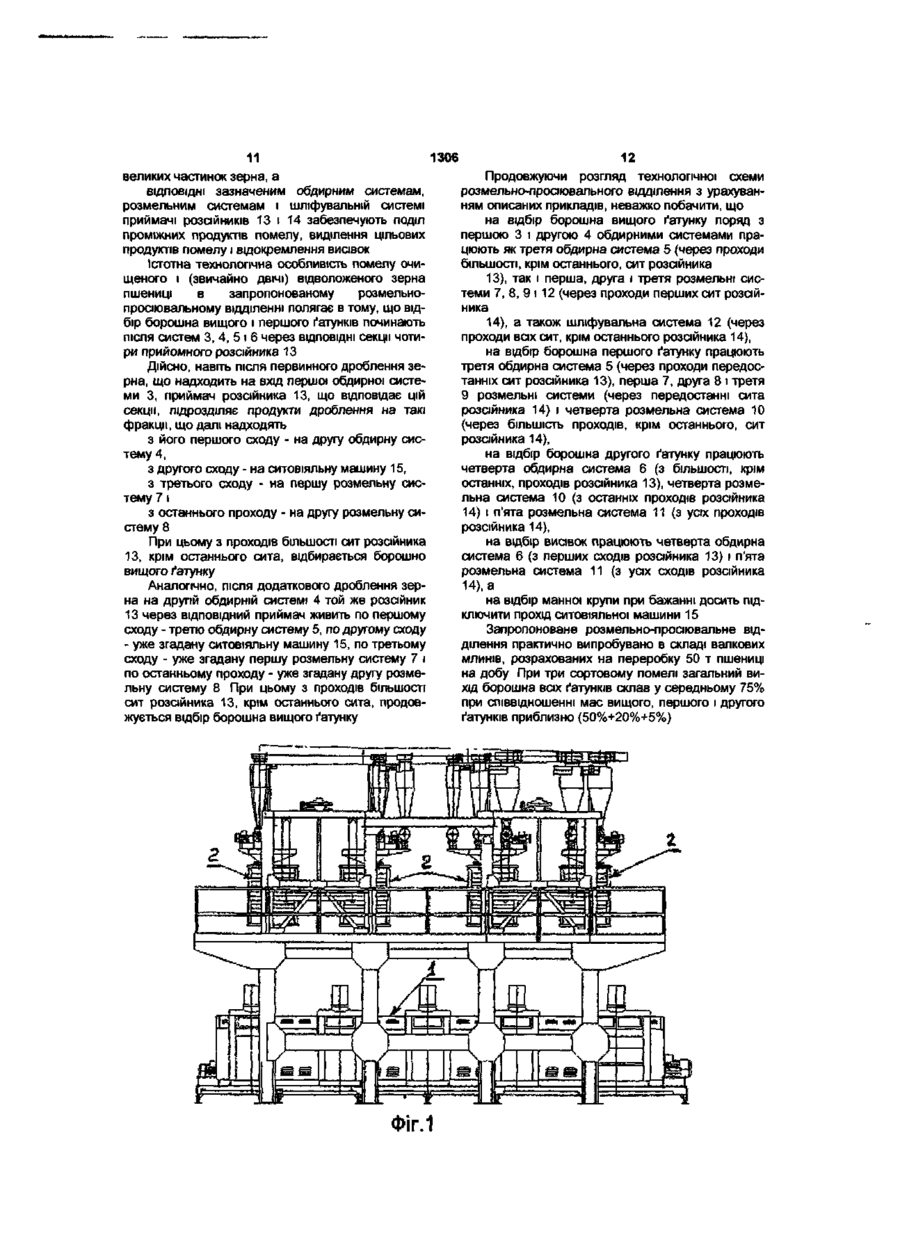

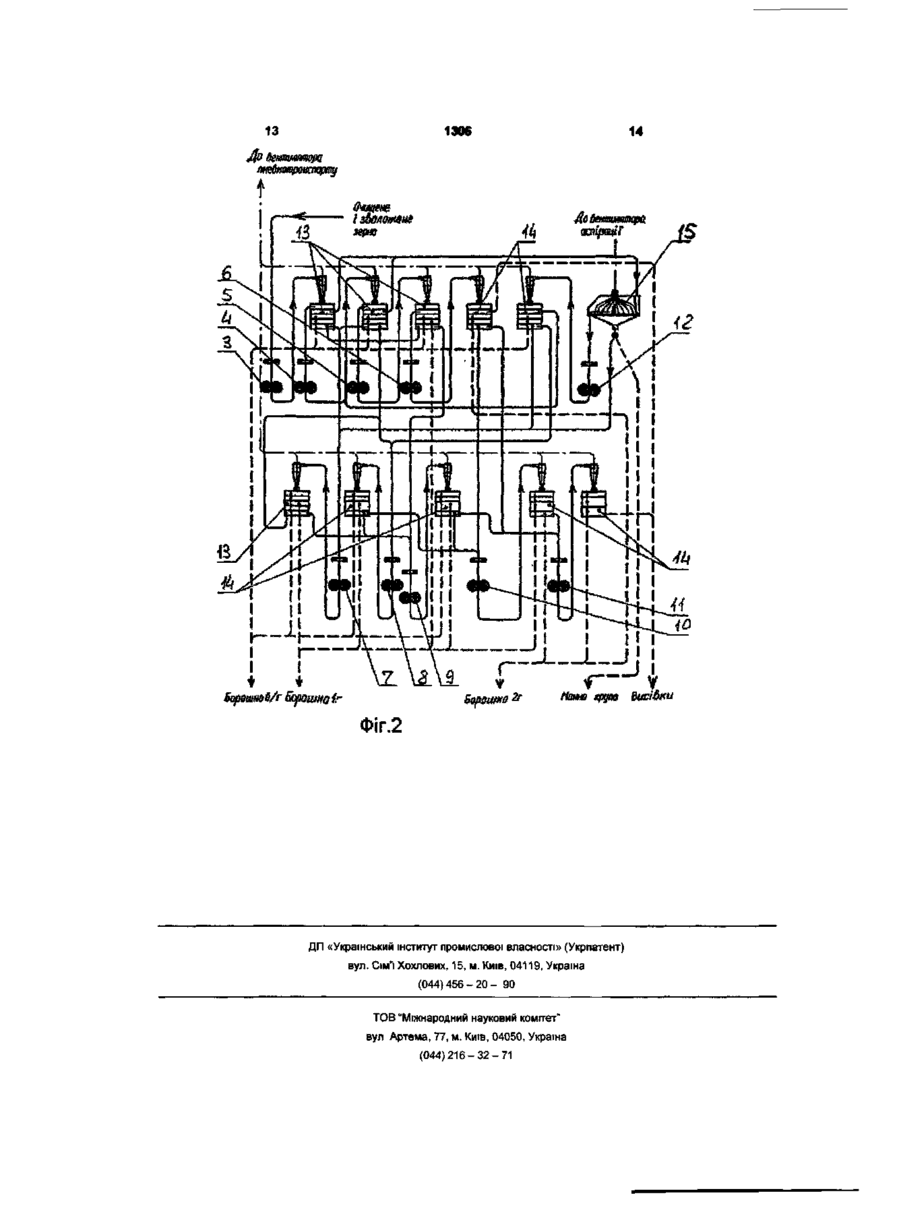

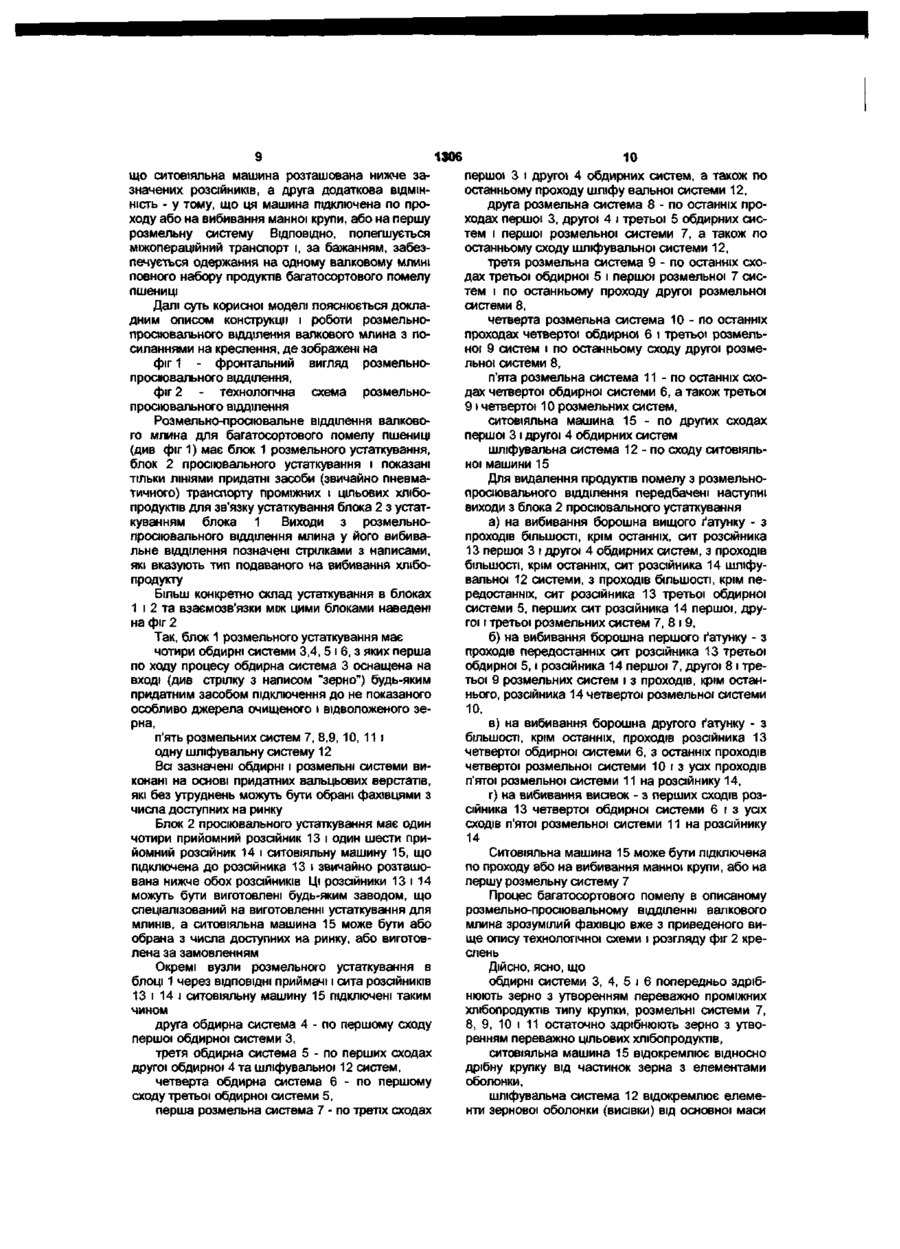

1 Розмельно-просіювальне відділення валкового млина для багатосортового помелу пшениці, що має розмельне устаткування, що включає обдирні, розмельні і шліфувальну системи, причому перша обдирна система має на вході засіб підключення до джерела очищеного і відволоженого зерна, просіювальне устаткування на основі щонайменше одного багатоприйомного розсійника і ситовіяльної машини, що підключені на виходи систем розмельного устаткування, і придатні засоби транспортування проміжних і цільових хлібопродуктів для зв'язку просіювального устаткування з розмельним устаткуванням і вибивальним відділенням млина, яке відрізняється тим, що розмельне устаткування складається з чотирьох обдирних, п'ятьох розмельних і однієї шліфувальної систем, а просіювальне устаткування складається з одного чотириприйомного й одного шестиприйомного розсійників і вищезазначеної ситовіяльної машини, що підключена до чотириприйомного розсійника, при цьому друга обдирна система підключена по першому сходу першої обдирної системи, третя обдирна система підключена по перших сходах другої обдирної та шліфувальної систем, четверта обдирна система підключена по першому сходу третьої обдирної системи, перша розмельна система підключена по третіх сходах першої і другої обдирних систем та по останньому проходу шліфувальної системи, друга розмельна система підключена по останніх проходах першої, другої і третьої обдирних систем і першої розмельної системи, а також по останньому сходу шліфувальної системи, третя розмельна система підключена по останніх сходах третьої обдирної і першої розмельної систем і по останньому проходу другої розмельної системи, четверта розмельна система підключена по останніх проходах четвертої обдирної і третьої розмельної системи і по останньому сходу другої розмельної системи, п'ята розмельна система підключена по останніх сходах четвертої обдирної системи, третьої і четвертої розмельних систем, ситовіяльна машина підключена по других сходах першої і другої обдирних систем, шліфувальна система підключена по сходу ситовіяльної машини, просіювальне устаткування підключене на вибивання борошна вищого гатунку - по проходу більшості, крім останніх, сит першої і другої обдирних систем, більшості, крім останніх, сит шліфувальної системи, більшості, крім передостанніх, сит третьої обдирної системи і перших сит першої, другої і третьої розмельних систем, на вибивання борошна першого гатунку - по проходах передостанніх сит третьої обдирної, першої, другої і третьої розмельних систем і по проходах, крім останнього, четвертої розмельної системи, на вибивання борошна другого гатунку - по більшості, крім останніх, проходів четвертої обдирної системи, по останніх проходах четвертої розмельної системи і по всіх проходах п'ятої розмельної системи, на вибивання висівок по перших сходах четвертої обдирної системи і по всіх сходах п'ятої розмельної системи 2 Відділення за п 1, яке відрізняється тим, що ситовіяльна машина розташована нижче зазначених розсійників 3 Відділення за п 1, яке відрізняється тим, що ситовіяльна машина підключена по проходу або на вибивання манної крупи, або на першу розмельну систему Корисна модель відноситься до конструкції розмельно-просіювальних відділень валкових (або що те саме, вальцьових) млинів для багатосортового помелу переважно пшениці або зерно (О о о 1306 вих сумішей на основі пшениці Такі відділення можуть бути використані в складі валкових млинів продуктивністю від 10 до 100 (переважно біля 50) тонн цільових хлібопродуктів у добу Тут і далі терміном «ЦІЛЬОВІ хлібопродукти» позначені пшеничне борошно вищого, першого і другого ґатунків і манна крупа (на відміну від проміжних продуктів типу крупки і побічних продуктів типу висівок) Процес багатосортового помелу має традиційну структуру і передбачає (1) підтримання перехідного запасу зерна на рівні, що достатній для роботи млина протягом визначеного часу, (2) звичайно багатоступінчасту очистку зерна від частинок рослин, грудочок землі, домішок насіння бур'янистих рослин і феромагнітних частинок, (3) замочування й відволожування зерна, (4) безупинний розмел, який звичайно проводять на вальцьових верстатах, (5) безупинне ж просіювання продуктів розмелу на багатоприйомному розсійнику з поверненням відділених великих частинок на додаткове здрібнювання і відбором цільових продуктів з сходів або проходів виділених для цього сит, (6) вибивання продуктів помелу і (7) їх збирання для фасування й упаковування, наприклад, у мішки (див Правила организации технологического процесса на мельницах - М ЦНИИТЭИ Мингаза СССР, 1978) Операції (1), (2), (3), (6) і (7) практично не впливають на сортність хлібопродуктів і співвідношення ґатунків і можуть бути виконані за допомогою пристроїв, правила вибору і модифікації яких під конкретні технічні умови добре ВІДОМІ фахівцям Так, наприклад для збереження перехідного запасу використовують ДОВІЛЬНІ бункери-накопичувачі, які оснащені придатними засобами дозованої видачі зерна, для очищення зерна від домішок звичайно використовують придатні пневматичні і магнітні сепаратори, трієри-кукілевідбірники й абразивні оббивальні машини, для замочування й відволожування зерна звичайно використовують придатні відлежувальні засіки, які підключені до виходу останнього з засобів зерноочистки через транспортер, що зв'язаний з баком для води через регулятор ґі витрати, а засоби вибивання найчастіше сполучають з засобами фасування і затарювання хлібопродуктів у загальному вибивально-упаковочному відділенні Однак конструкції розмельно-просіювальних відділень істотно залежать від необхідної КІЛЬКОСТІ ґатунків цільових хлібопродуктів, від бажаної частки вищого ґатунку в їх загальній масі і від усе більш жорстких вимог до зберігання ресурсів Роздільне виконання зазначених вимог нині не є істотно важким Наприклад, розмельно-просіювальне відділення валкового млина моделі AGS 6/600, що випускає Gruppo Molitono італійської фірми AGREX, включає вальцьові верстати і розташовані над ними індивідуальні розсійники Будучи гранично простим по конструкції, таке розмельно-просіювальне відділення може бути настроєне на одночасне виробництво манної крупи і трьох ґатунків борошна Однак воно займає багато місця і поряд з таким неминучим побічним продуктом помелу, як висівки, робить ВІДСІВ, який не є жодним з необхідних ґатунків хлібопродуктів, що різко знижує вихід борошна вищого ґатунку Більш довершене розмельно-просіювальне відділення валкового млина моделі АВМ-ЗМ (див рекламно-техническое описание V/0 TECHMASHEXPORT ВНЕШТОРГИЗДАТ, заказ №93129) Воно включає а) шість пар вальців, що утворюють чотири обдирні і дві розмельні системи, кожна з яких обладнана на вході циклоном, при цьому перший циклон включений між відлежувальними засіками і першою обдирною системою, виходи повітря з усіх циклонів об'єднані і підключені через батарею циклонів остаточного очищення повітря від хлібопродуктів і вентилятор до атмосфери, а входи циклонів, крім першого, підключені до ВІДПОВІДНИХ частин розсійника, б) шести прийомний розсійник, секції якого розміщені під ВІДПОВІДНИМИ обдирними або розмельними системами розмельного устаткування і підключені по проходу усіх сит після першої і другої обдирних і першої розмельної систем - на вибивання борошна першого ґатунку, по проходу уах сит після третьої і четвертої обдирних і другої розмельної систем - на вибивання борошна другого ґатунку, по всіх сходах четвертої обдирної системи - на вибивання висівок, по першому сходу першої обдирної системи на другу обдирну систему, по інших сходах першої обдирної системи і сходах, крім першого, другої обдирної системи - на першу розмельну систему, по першому сходу другої обдирної системи і всіх сходах другої розмельної системи - на третю обдирну систему, по всіх сходах першої розмельної системи - на другу розмельну систему і по всіх сходах третьої обдирної системи - на четверту обдирну систему Однак цей валковий млин з таким розмельнопросіювальним відділенням придатний лише для двосортового помелу і не забезпечує перевищення виходу першого ґатунку над другим оскільки на вибивання першого ґатунку надходить прохід тільки після усіх сит першої і другої обдирних і першої розмельної систем Більший ВИХІД борошна першого ґатунку забезпечувало розмельно-просіювальне відділення валкового млина за патентом України № 6817 Воно включало а) розмельне устаткування у вигляді шести вальцьових верстатів, що складають чотири обдирні і дві розмельні системи, і б) шести прийомний розсійник, секції якого розміщені під вальцьовими верстатами Зазначене розмельне устаткування було підключено таким чином перша обдирна система - до входу в першу 1306 секцію розсійника, друга обдирна система - до першого сходу розсійника після першої обдирної системи, третя обдирна система - до перших сходів розсійника після другої обдирної і першої і другої розмельних систем, четверта обдирна система - до всіх сходів розсійника після третьої обдирної системи, перша розмелена система - до других сходів розсійника після першої і другої обдирних систем і друга розмелена система - до третіх сходів розсійника першої і другої обдирних систем і сходах, крім першого, розсійника після першої розмельної системи, а цей розсійник був підключений на вибивання борошна першого ґатунку - по проходу усіх сит після другої обдирної і першої розмельної системи і групи сит другої розмельної системи, на вибивання борошна другого ґатунку - по проходу усіх сит після першої, третьої і четвертої обдирних і другої розмельної системи і на вибивання висівок - по всіх сходах четвертої обдирної і сходах, крім першого, другої розмельної системи Ще більш досконале і найближче до запропонованого по технічній суті розмельнопросіювальне відділення, яке відомо з «Правил організації і ведення технологічного процесу на борошномельних заводах» (Міністерство Агропромислового комплексу України, Київський Інститут Хлібопродуктів, Київ, 1998 р, технологічна схема, мал 12, с 129) Воно має а) розмельне устаткування, яке підключено до джерела відволоженого зерна на вході і до засобів вибивання цільових хлібопродуктів на виходах і яке включає обдирні, розмельні і шліфувальну системи, а більш конкретно п'ять обдирних систем, з яких перша має на вході засіб підключення до джерела очищеного і відволоженого зерна три сортувальні системи, дві шліфувальні системи, одну сходову систему, шість розмельних систем, чотири вимольні машини, у тому числі три бічові машини й один віброцентрофугал, б) просіювальне устаткування на основі щонайменше одного багатоприйомного розсійника і ситовіяльної машини, що підключені на виходи всіх зазначених систем розмельного устаткування і в) придатні засоби транспорту (переважно пневмотранспорту і відокремлення проміжних і цільових хлібопродуктів від потоків повітря) для зв'язку просіювального устаткування з розмельним устаткуванням і вибивальним відділенням млина Для підключення зазначеного устаткування до інших відділень млина і усередині розмельнопросіювального відділення передбачені такі входи і виходи і таю взаємозв'язки перша обдирна система підключена до джерела очищеного і (звичайно ДВІЧІ) відволоженого зерна, друга обдирна система підключена по перших сходах першої обдирної системи, третя обдирна система підключена по перших сходах другої обдирної, першої шліфувальної системи і ситовіяльної машини, четверта обдирна система підключена по другому сходу третьої обдирної системи, по першому сходу другої шліфувальної системи і по сходу першої бічової вимольної машини, п'ята обдирна система підключена або по всіх сходах, крім першого, або по останньому сходу четвертої обдирної системи, ситовіяльна машина підключена по останніх сходах першої, другої і третьої обдирних систем, перша сортувальна система підключена по останніх проходах першої, другої і третьої обдирних систем, друга сортувальна система підключена по останньому проходу третьої обдирної системи і по проходу другої бічової вимольної машини, третя сортувальна система підключена по останньому проходу четвертої обдирної системи і по проходу другої бічової вимольної машини, перша шліфувальна система підключена по всіх сходах, крім першого, ситовіяльної машини, або по проходу цієї системи, якщо на ній не відбирають манну крупу, друга шліфувальна система підключена по останньому сходу третьої обдирної системи, по перших сходах першої і другої сортувальних систем і по другому сходу першої шліфувальної системи, перша розмельна система підключена по останніх проходах першої сортувальної і першої шліфувальної систем, друга розмельна система підключена по останніх проходах другої шліфувальної і першої розмельної систем і по сходу контролю борошна вищого ґатунку, сходова система підключена по останніх сходах другої шліфувальної, першої і другої розмельних систем, третя розмельна система підключена по останніх проходах другої сортувальної, другої розмельної і сходової систем і по сходу контролю борошна першого ґатунку, четверта розмельна система підключена по останніх проходах третьої сортувальної і третьої розмельної систем, п'ята розмельна система підключена по останніх сходах третьої сортувальної сходової, третьої і четвертої розмельних систем і сходу контролю борошна другого ґатунку, шоста розмельна система підключена по останніх проходах четвертої обдирної системи і по останньому сходу п'ятої розмельної системи, перша і друга бічові вимольні машини підключені по першому сходу третьої обдирної системи, третя бічова вимольна машина підключена або по першому сходу четвертої обдирної системи, або по всіх її сходах, віброцентрофугал підключений по проходу третьої бічової вимольної машини, вибивання манної крупи підключено по проходу ситовіяльної системи, вибивання висівок підключено по останніх сходах п'ятої обдирної і шостої розмельної систем, по сходах другої і третьої бічових вимольних машин і по сходу віброцентрофугалу, 1306 багатоприйомний розсійник підключений на вибивання - борошна вищого ґатунку - по проходу усіх сит першої шліфувальної системи і перших проходів сит першої і другої розмельних систем, - борошна першого ґатунку - - по проходах сит, крім останніх, першої, другої і третьої обдирних систем, першої і другої сортувальних систем, сходової і третьої розмельної систем і другої шліфувальної системи, - - по перших проходах четвертої і п'ятої розмельних систем і - - по других проходах першої і другої розмельних систем, - борошна другого ґатунку - - по проходах сит, крім останніх, четвертої обдирної і третьої сортувальної систем, - - по других проходах четвертої \ п'ято» розмельних системи, - - по проходах усіх сит шостої розмельної системи І - - по проходу віброцентрофугалу У описаному розмельно-просіювальному відділенні борошно вищого ґатунку відбирають лише з однієї шліфувальної і двох розмельних систем, а обдирні системи служать тільки для підготовки максимальної КІЛЬКОСТІ крупки, яку далі використовують для виробництва такого борошна При цьому практично виключений ризик засмічення борошна вищого ґатунку здрібненими оболонками зерен із обдирних систем Однак ця перевага забезпечена ціною збільшення КІЛЬКОСТІ просіювального устаткування (зокрема, уведенням трьох ступенів сортування), і КІЛЬКОСТІ розмельних систем для помелу отриманих крупок Тому зростають потреба у виробничих площах для розміщення розмельнопросіювального відділення і питомі витрати енергії на трисортовий помел У основу корисної моделі покладена задача зміною співвідношення вальцьових верстатів обдирної і розмельної систем і взаємозв'язків розмельного і просіювального устаткування створити таке розмельно-просіювальне відділення для валкового млина, що забезпечувало б щонайменше трисортовий помел пшениці з меншими витратами устаткування, виробничих площ і питомих витрат енергії Поставлена задача вирішена тим, що у розмельно-просіювальному відділенні валкового млина для багатосортового помелу пшениці, що має розмельне устаткування, що включає обдирні, розмельні і шліфувальну системи, причому перша обдирна система має на вході засіб підключення до джерела очищеного і відволоженого зерна, просіювальне устаткування на основі щонайменше одного багатоприйомного розсійника і ситовіяльної машини, які підключені на виходи систем розмельного устаткування, і придатні засоби транспорту проміжних і цільових хлібопродуктів для зв'язку просіювального устаткування з розмельним устаткуванням і вибивальним відділенням млина, ВІДПОВІДНО до винахідницького задуму розмельне устаткування складається з чотирьох обдирних, п'ятьох розмельних і однієї шліфувальної систем, а просіювальне устаткування складається з одного 8 чотири прийомного й одного шести прийомного розсійників і вище зазначеної ситовіяльної машини, що підключена до чотири прийомного розсійника, при цьому друга обдирна система підключена по першому сходу першої обдирної системи, третя обдирна система підключена по перших сходах другої обдирної та шліфувальної систем, четверта обдирна система підключена по першому сходу третьої обдирної системи, перша розмельна система підключена по третіх сходах першої і другої обдирних систем, а також по останньому проходу шліфувальної системи, друга розмельна система підключена по останніх проходах першої, другої і третьої обдирних систем і першої розмельної системи, а також по останньому сходу шліфувальної системи, третя розмельна система підключена по останніх сходах третьої обдирної і першої розмельної систем і по останньому проходу другої розмельної системи, четверта розмельна система підключена по останніх проходах четвертої обдирної і третьої розмельної систем і по останньому сходу другої розмельної системи, п'ята розмельна система підключена по останніх сходах четвертої обдирної системи, третьої і четвертої розмельних систем, ситовіяльна машина підключена по других сходах першої і другої обдирних систем, шліфувальна система підключена по сходу ситовіяльної машини, просіювальне устаткування підключене - на вибивання борошна вищого ґатунку - по проходу більшості, крім останніх, сит першої і другої обдирних та шліфувальної систем, більшості, крім передостанніх сит третьої обдирної системи і перших сит першої, другої і третьої розмельних систем, - на вибивання борошна першого ґатунку - по проходах передостанніх сит третьої обдирної, першої, другої і третьої розмельних систем і по проходах, крім останнього, четвертої розмельної системи, - на вибивання борошна другого ґатунку - по більшості, крім останніх, проходів четвертої обдирної системи, по останніх проходах четвертої розмельної і по всіх проходах п'ятої розмельної систем, - на вибивання висівок по перших сходах четвертої обдирної системи і по всіх сходах п'ятої розмельної системи, У валкових млинах з такою технологічною схемою розмельно-просіювального відділення борошно вищого ґатунку формується не тільки на розмельних системах, як у прототипі, але -почасти - і на обдирних системах, починаючи з першої з них Це дозволяє скоротити КІЛЬКІСТЬ розмельних систем, виключити сортувальні системи й істотно зменшити просіювальну поверхню Наслідком зазначеного скорочення апаратурних витрат служить зменшення потреби у виробничих площах і скорочення питомих витрат енергії на багатосортовий помел Перша додаткова ВІДМІННІСТЬ полягає в тому, 1306 що ситовіяльна машина розташована нижче зазначених розсійників, а друга додаткова ВІДМІННІСТЬ - у тому, що ця машина підключена по проходу або на вибивання манної крупи, або на першу розмельну систему ВІДПОВІДНО, полегшується міжопераційний транспорт і, за бажанням, забезпечується одержання на одному валковому млині повного набору продуктів багатосортового помелу пшениці Далі суть корисної моделі пояснюється докладним описом конструкції і роботи розмельнопросіювального відділення валкового млина з посиланнями на креслення, де зображені на фіг 1 - фронтальний вигляд розмельнопросіювального відділення, фіг 2 - технологічна схема розмельнопросіювального відділення Розмельно-просіювальне відділення валкового млина для багатосортового помелу пшениці (див фіг 1) має блок 1 розмельного устаткування, блок 2 просіювального устаткування і показані тільки ЛІНІЯМИ придатні засоби (звичайно пневматичного) транспорту проміжних і цільових хлібопродуктів для зв'язку устаткування блока 2 з устаткуванням блока 1 Виходи з розмельнопросіювального відділення млина у його вибивальне відділення позначені стрілками з написами, які вказують тип подаваного на вибивання хлібопродукту Більш конкретно склад устаткування в блоках 1 і 2 та взаємозв'язки між цими блоками наведені на фіг 2 Так, блок 1 розмельного устаткування має чотири обдирні системи 3,4, 5 і 6, з яких перша по ходу процесу обдирна система 3 оснащена на вході (див стрілку з написом "зерно") будь-яким придатним засобом підключення до не показаного особливо джерела очищеного і відволоженого зерна, п'ять розмельних систем 7, 8,9, 10, 11 і одну шліфувальну систему 12 Всі зазначені обдирні і розмельні системи виконані на основі придатних вальцьових верстатів, які без утруднень можуть бути обрані фахівцями з числа доступних на ринку Блок 2 просіювального устаткування має один чотири прийомний розсійник 13 і один шести прийомний розсійник 14 і ситовіяльну машину 15, що підключена до розсійника 13 і звичайно розташована нижче обох розсійників Ці розсійники 13 і 14 можуть бути виготовлені будь-яким заводом, що спеціалізований на виготовленні устаткування для млинів, а ситовіяльна машина 15 може бути або обрана з числа доступних на ринку, або виготовлена за замовленням Окремі вузли розмельного устаткування в блоці 1 через ВІДПОВІДНІ приймачі і сита розсійників 13 і 14 і ситовіяльну машину 15 підключені таким чином друга обдирна система 4 - по першому сходу першої обдирної системи З, третя обдирна система 5 - по перших сходах другої обдирної 4 та шліфувальної 12 систем, четверта обдирна система 6 - по першому сходу третьої обдирної системи 5, перша розмельна система 7 - по третіх сходах 10 першої 3 і другої 4 обдирних систем, а також по останньому проходу шліфу вальної системи 12, друга розмельна система 8 - по останніх проходах першої 3, другої 4 і третьої 5 обдирних систем і першої розмельної системи 7, а також по останньому сходу шліфувальної системи 12, третя розмельна система 9 - по останніх сходах третьої обдирної 5 і першої розмельної 7 систем і по останньому проходу другої розмельної системи 8, четверта розмельна система 10 - по останніх проходах четвертої обдирної 6 і третьої розмельної 9 систем і по останньому сходу другої розмельної системи 8, п'ята розмельна система 11 - по останніх сходах четвертої обдирної системи 6, а також третьої 91 четвертої 10 розмельних систем, ситовіяльна машина 15 - по других сходах першої 3 і другої 4 обдирних систем шліфувальна система 12 - по сходу ситовіяльноі машини 15 Для видалення продуктів помелу з розмельнопросіювального відділення передбачені наступні виходи з блока 2 просіювального устаткування а) на вибивання борошна вищого ґатунку - з проходів більшості, крім останніх, сит розсійника 13 першої 3 і другої 4 обдирних систем, з проходів більшості, крім останніх, сит розсійника 14 шліфувальної 12 системи, з проходів більшості, крім передостанніх, сит розсійника 13 третьої обдирної системи 5, перших сит розсійника 14 першої, другої і третьої розмельних систем 7, 8 і 9, б) на вибивання борошна першого ґатунку - з проходів передостанніх сит розсійника 13 третьої обдирної 5, і розсійника 14 першої 7, другої 8 і третьої 9 розмельних систем і з проходів, крім останнього, розсійника 14 четвертої розмельної системи 10, в) на вибивання борошна другого ґатунку - з більшості, крім останніх, проходів розсійника 13 четвертої обдирної системи 6, з останніх проходів четвертої розмельної системи 10 і з усіх проходів п'ятої розмельної системи 11 на розсійнику 14, г) на вибивання висівок - з перших сходів розсійника 13 четвертої обдирної системи 6 і з усіх сходів п'ятої розмельної системи 11 на розсійнику 14 Ситовіяльна машина 15 може бути підключена по проходу або на вибивання манної крупи, або на першу розмельну систему 7 Процес багатосортового помелу в описаному розмельно-просіювальному відділенні валкового млина зрозумілий фахівцю вже з приведеного вище опису технологічної схеми і розгляду фіг 2 креслень Дійсно, ЯСНО, ЩО обдирні системи 3, 4, 5 і 6 попередньо здрібнюють зерно з утворенням переважно проміжних хлібопродуктів типу крупки, розмельні системи 7, 8, 9, 10 і 11 остаточно здрібнюють зерно з утворенням переважно цільових хлібопродуктів, ситовіяльна машина 15 відокремлює відносно дрібну крупку від частинок зерна з елементами оболонки, шліфувальна система 12 відокремлює елементи зернової оболонки (висівки) ВІД основної маси 1306 12 11 Продовжуючи розгляд технологічної схеми великих частинок зерна, а розмельно-просіювального відділення з урахуванВІДПОВІДНІ зазначеним обдирним системам, ням описаних прикладів, неважко побачити, що розмельним системам і шліфувальній системі на відбір борошна вищого ґатунку поряд з приймачі розсійників 13 і 14 забезпечують поділ першою 3 і другою 4 обдирними системами прапроміжних продуктів помелу, виділення цільових цюють як третя обдирна система 5 (через проходи продуктів помелу і відокремлення висівок більшості, крім останнього, сит розсійника Істотна технологічна особливість помелу очи13), так і перша, друга і третя розмельні сисщеного і (звичайно ДВІЧІ) відволоженого зерна теми 7, 8, 9 і 12 (через проходи перших сит розсійпшениці в запропонованому розмельноника просіювальному відділенні полягає в тому, що від14), а також шліфувальна система 12 (через бір борошна вищого і першого Гатунків починають проходи всіх сит, крім останнього розсійника 14), після систем 3, 4, 5 і 6 через ВІДПОВІДНІ секції чотина відбір борошна першого ґатунку працюють ри прийомного розсійника 13 третя обдирна система 5 (через проходи передосДійсно, навіть після первинного дроблення зетанніх сит розсійника 13), перша 7, друга 8 і третя рна, що надходить на вхід першої обдирної систе9 розмельні системи (через передостанні сита ми 3, приймач розсійника 13, що відповідає цій розсійника 14) і четверта розмельна система 10 секції, підрозділяє продукти дроблення на такі (через більшість проходів, крім останнього, сит фракції, що далі надходять розсійника 14), з його першого сходу - на другу обдирну сисна відбір борошна другого ґатунку працюють тему 4, четверта обдирна система 6 (з більшості, крім з другого сходу - на ситовіяльну машину 15, останніх, проходів розсійника 13), четверта розмез третього сходу - на першу розмельну сисльна система 10 (з останніх проходів розсійника тему 7 і 14) і п'ята розмельна система 11 (з усіх проходів з останнього проходу - на другу розмельну сирозсійника 14), стему 8 При цьому з проходів більшості сит розсійника на відбір висівок працюють четверта обдирна 13, крім останнього сита, відбирається борошно система 6 (з перших сходів розсійника 13) і п'ята вищого ґатунку розмельна система 11 (з усіх сходів розсійника Аналогічно, після додаткового дроблення зер14), а на на другій обдирній системі 4 той же розсійник на відбір манної крупи при бажанні досить під13 через ВІДПОВІДНИЙ приймач живить по першому ключити прохід ситовіяльної машини 15 сходу - третю обдирну систему 5, по другому сходу Запропоноване розмельно-просіювальне від- уже згадану ситовіяльну машину 15, по третьому ділення практично випробувано в складі валкових сходу - уже згадану першу розмельну систему 7 і млинів, розрахованих на переробку 50 т пшениці по останньому проходу - уже згадану другу розмена добу При три сортовому помелі загальний вильну систему 8 При цьому з проходів більшості хід борошна всіх ґатунків склав у середньому 75% сит розсійника 13, крім останнього сита, продовпри співвідношенні мас вищого, першого і другого жується відбір борошна вищого ґатунку ґатунків приблизно (50%+20%+5%) 13 1306 ФІГ.2 ДП «Український інститут промислової власності» (Укрпатент) вул. Сімї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м. Київ, 04050, Україна (044)216-32-71 14

Дивитися

Додаткова інформація

Автори англійською

Morozovskyi Vsevolod Vitaliiovych, Halaburda Ivan Yosypovych, Surzhykov Andrii Fedorovych

Автори російською

Морозовский Всеволод Витальевич, Галабурда Иван Иосифович, Суржиков Андрей Федорович

МПК / Мітки

МПК: B02C 4/06, B04C 1/00, B02C 4/00

Мітки: валкового, млина, відділення, розмельно-просіювальне
