Пристрій для обробітку грунту

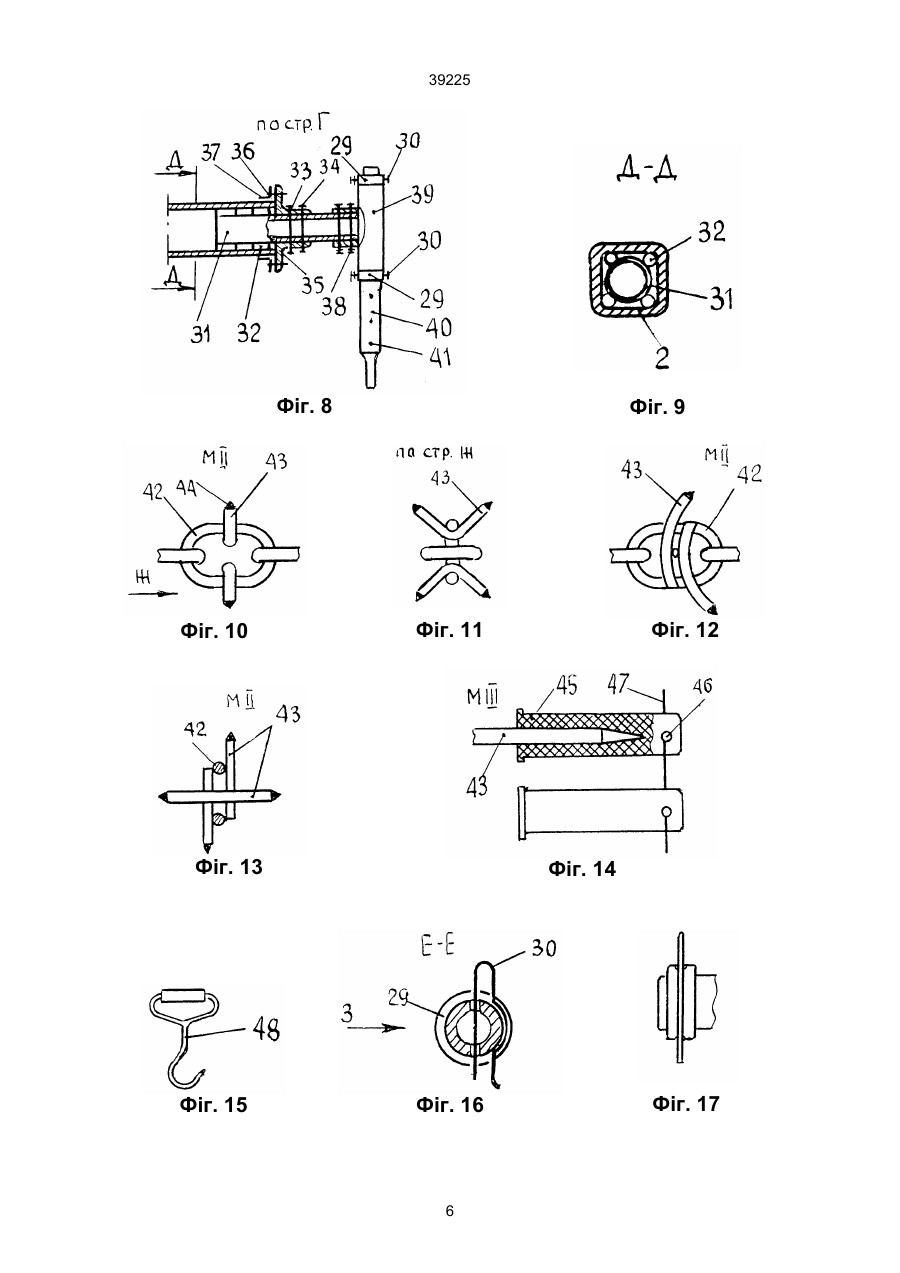

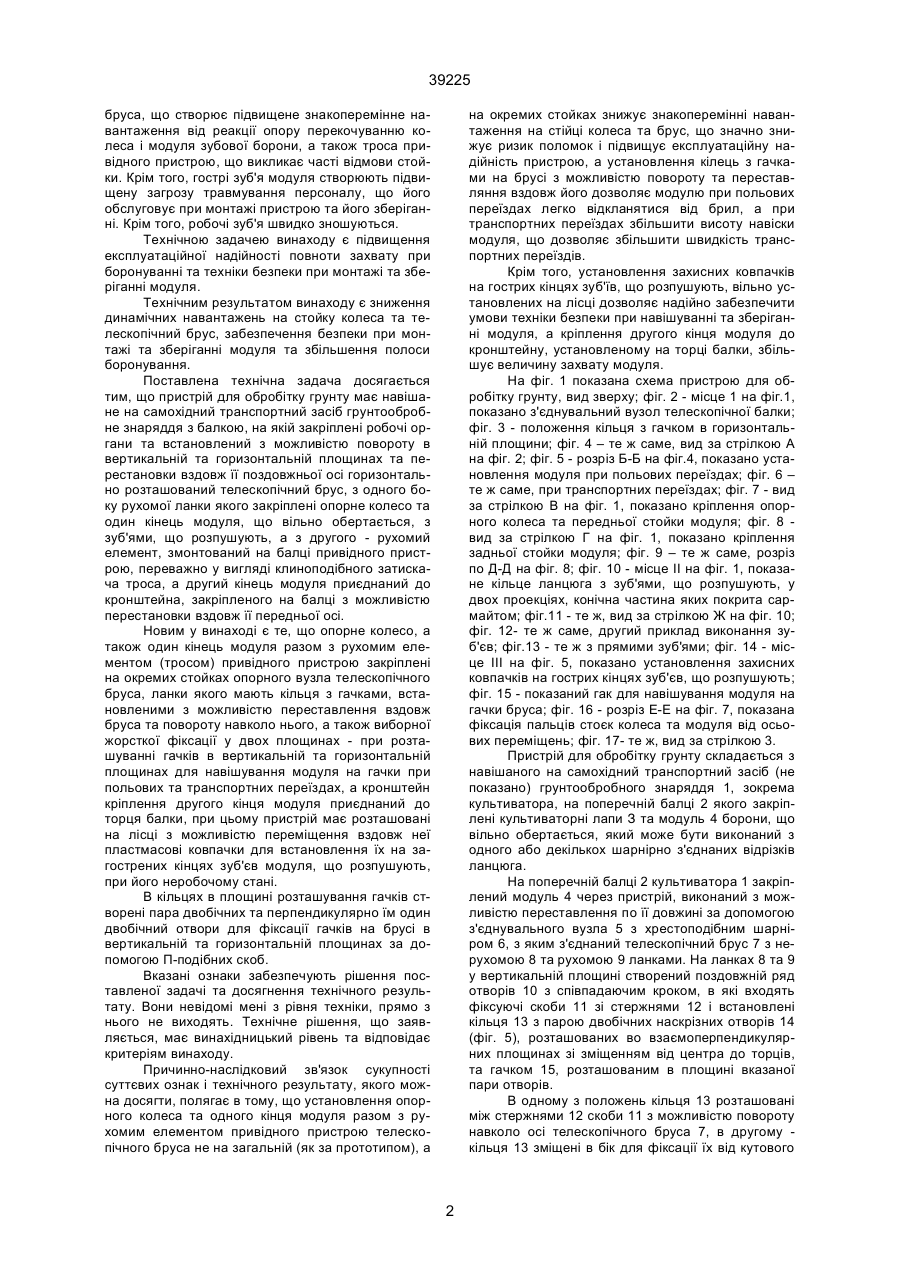

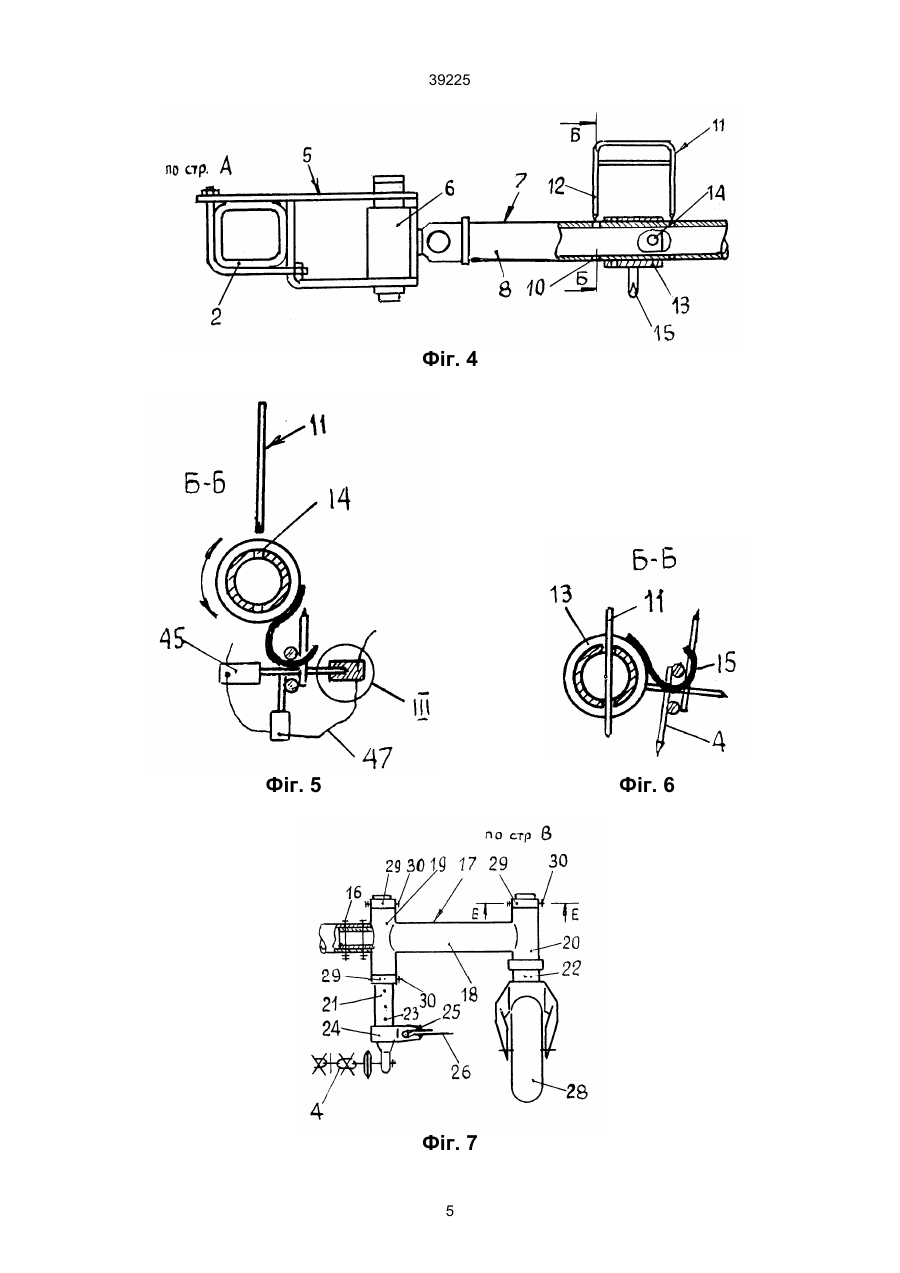

1. Пристрій для обробітку грунту, що має навішане на самохідний транспортний засіб грунтообробне знаряддя з балкою, на якій закріплені робочі органи та встановлений з можливістю повороту в вертикальній та горизонтальній площинах телескопічний брус, з одного боку рухомої ланки якого закріплені вертикальна стойка, виконана з можливістю осьового та кутового переміщень, до якої приєднаний один кінець ланцюгового модуля, що обертається, з зубцями, що розпушують, та опорне колесо, а з другого боку – рухомий елемент, змонтований на балці привідного пристрою, переважно у вигляді клиноподібного затискача, а другий кінець модуля приєднаний до стойки, закріпленій на балці з можливістю кутового повороту і переставлення вздовж її поздовжньої осі, який відрізняється тим, що опорне колесо та вертикальна стойка з рухомим елементом привідного пристрою закріплені окремою секцією опорного вузла телескопічного бруса, на ланках якого вільно встановлені кільця з гачками з можливістю поворотів навколо і переміщення вздовж осі телескопічного бруса, а також вибірної жорсткої фіксації в двох положеннях – при розташуванні гачків в вертикальній та горизонтальній площинах для навішування модуля на гачки при польових і транспортних переїздах, а стойка кріплення другого кінця модуля приєднана рухомо з можливістю осьового переміщення та обертання навколо своєї осі до торця балки, при цьому пристрій має встановлені на лісці з можливістю переміщення вздовж неї пластмасові ковпачки для установлення на їх загострених кінцях зуб'єв модуля, що розпушують, при його стані в неробочому положенні. 2. Пристрій за п. 1, який відрізняється тим, що в кільцях в площині розташування гачків створена пара двобічних і перпендикулярно їм один двобічний отвір для фіксації гачків на тросі в вертикальній та горизонтальній площинах за допомогою П-подібних скоб. C2 (54) ПРИСТРІЙ ДЛЯ ОБРОБІТКУ ГРУНТУ Т (11) UA закріплені робочі органи та установлений з можливістю повороту у вертикальній та горизонтальній площинах і переставляння вздовж її поздовжньої осі, горизонтально розташований телескопічний брус, з одного боку опорне колесо та один кінець борони, яка виконана у вигляді ланцюгового вільно обертаючого модуля з зуб'ями, що розпушують, а з другого - рухливий елемент, переважно у вигляді лебідки, при цьому другий кінець борони приєднаний до кронштейна, який закріплений на балці з можливістю переставлення його вздовж її поздовжньої осі (патент України № 18969А, М.кл. А01В 19/02, 1997). Відомий пристрій усуває недоліки аналога, забезпечує маневреність та високу ефективність крошіння грунтових брил і вирівнювання поверхні, але має недостатню експлуатаційну надійність та не задовольняє вимогам техніки безпеки. Це викликано тим, що модуль зубової борони, рухливий елемент (трос) привідного пристрою та опорне колесо закріплені на єдиній стійці телескопічного (19) Винахід відноситься до галузі сільськогосподарського машинобудування та направлений на подальше удосконалення агрегатів для обробітку грунту з одночасним її боронуванням. Відомий пристрій для обробітку грунту, який має навішане на самохідний транспортний засіб грунтообробне знаряддя з балкою, на якій закріплені робочі органи та приєднана борона з зуб'ями, що розпушують (див. А.А.Кольберг и др. "Комплекс сельскохозяйственных машин для агрегатирования с колесными тракторами Т-125 и К- 700. Обзор, М., 1965 г., с. 18-19). У відомому пристрої борони типа "Зіг-заг" розташовані за грунтообробним знаряддям і мають пасивні робочі органи - зуб'я, що розпушують. Це знижає маневреність агрегата на розворотах при роботі на коротких гонах та недостатньо ефективно кришить грунтові брили. Відомий також пристрій для обробітку грунту, який має навішане на самохідний транспортний засіб грунтообробне знаряддя з балкою, на якій 39225 ______________________________ 39225 бруса, що створює підвищене знакоперемінне навантаження від реакції опору перекочуванню колеса і модуля зубової борони, а також троса привідного пристрою, що викликає часті відмови стойки. Крім того, гострі зуб'я модуля створюють підвищену загрозу травмування персоналу, що його обслуговує при монтажі пристрою та його зберіганні. Крім того, робочі зуб'я швидко зношуються. Технічною задачею винаходу є підвищення експлуатаційної надійності повноти захвату при боронуванні та техніки безпеки при монтажі та зберіганні модуля. Технічним результатом винаходу є зниження динамічних навантажень на стойку колеса та телескопічний брус, забезпечення безпеки при монтажі та зберіганні модуля та збільшення полоси боронування. Поставлена технічна задача досягається тим, що пристрій для обробітку грунту має навішане на самохідний транспортний засіб грунтообробне знаряддя з балкою, на якій закріплені робочі органи та встановлений з можливістю повороту в вертикальній та горизонтальній площинах та перестановки вздовж її поздовжньої осі горизонтально розташований телескопічний брус, з одного боку рухомої ланки якого закріплені опорне колесо та один кінець модуля, що вільно обертається, з зуб'ями, що розпушують, а з другого - рухомий елемент, змонтований на балці привідного пристрою, переважно у вигляді клиноподібного затискача троса, а другий кінець модуля приєднаний до кронштейна, закріпленого на балці з можливістю перестановки вздовж її передньої осі. Новим у винаході є те, що опорне колесо, а також один кінець модуля разом з рухомим елементом (тросом) привідного пристрою закріплені на окремих стойках опорного вузла телескопічного бруса, ланки якого мають кільця з гачками, встановленими з можливістю переставлення вздовж бруса та повороту навколо нього, а також виборної жорсткої фіксації у двох площинах - при розташуванні гачків в вертикальній та горизонтальній площинах для навішування модуля на гачки при польових та транспортних переїздах, а кронштейн кріплення другого кінця модуля приєднаний до торця балки, при цьому пристрій має розташовані на лісці з можливістю переміщення вздовж неї пластмасові ковпачки для встановлення їх на загострених кінцях зуб'єв модуля, що розпушують, при його неробочому стані. В кільцях в площині розташування гачків створені пара двобічних та перпендикулярно їм один двобічний отвори для фіксації гачків на брусі в вертикальній та горизонтальній площинах за допомогою П-подібних скоб. Вказані ознаки забезпечують рішення поставленої задачі та досягнення технічного результату. Вони невідомі мені з рівня техніки, прямо з нього не виходять. Технічне рішення, що заявляється, має винахідницький рівень та відповідає критеріям винаходу. Причинно-наслідковий зв'язок сукупності суттєвих ознак і технічного результату, якого можна досягти, полягає в тому, що установлення опорного колеса та одного кінця модуля разом з рухомим елементом привідного пристрою телескопічного бруса не на загальній (як за прототипом), а на окремих стойках знижує знакоперемінні навантаження на стійці колеса та брус, що значно знижує ризик поломок і підвищує експлуатаційну надійність пристрою, а установлення кілець з гачками на брусі з можливістю повороту та переставляння вздовж його дозволяє модулю при польових переїздах легко відкланятися від брил, а при транспортних переїздах збільшити висоту навіски модуля, що дозволяє збільшити швидкість транспортних переїздів. Крім того, установлення захисних ковпачків на гострих кінцях зуб'їв, що розпушують, вільно установлених на лісці дозволяє надійно забезпечити умови техніки безпеки при навішуванні та зберіганні модуля, а кріплення другого кінця модуля до кронштейну, установленому на торці балки, збільшує величину захвату модуля. На фіг. 1 показана схема пристрою для обробітку грунту, вид зверху; фіг. 2 - місце 1 на фіг.1, показано з'єднувальний вузол телескопічної балки; фіг. 3 - положення кільця з гачком в горизонтальній площини; фіг. 4 – те ж саме, вид за стрілкою А на фіг. 2; фіг. 5 - розріз Б-Б на фіг.4, показано установлення модуля при польових переїздах; фіг. 6 – те ж саме, при транспортних переїздах; фіг. 7 - вид за стрілкою В на фіг. 1, показано кріплення опорного колеса та передньої стойки модуля; фіг. 8 вид за стрілкою Г на фіг. 1, показано кріплення задньої стойки модуля; фіг. 9 – те ж саме, розріз по Д-Д на фіг. 8; фіг. 10 - місце II на фіг. 1, показане кільце ланцюга з зуб'ями, що розпушують, у двох проекціях, конічна частина яких покрита сармайтом; фіг.11 - те ж, вид за стрілкою Ж на фіг. 10; фіг. 12- те ж саме, другий приклад виконання зуб'єв; фіг.13 - те ж з прямими зуб'ями; фіг. 14 - місце III на фіг. 5, показано установлення захисних ковпачків на гострих кінцях зуб'єв, що розпушують; фіг. 15 - показаний гак для навішування модуля на гачки бруса; фіг. 16 - розріз Е-Е на фіг. 7, показана фіксація пальців стоєк колеса та модуля від осьових переміщень; фіг. 17- те ж, вид за стрілкою 3. Пристрій для обробітку грунту складається з навішаного на самохідний транспортний засіб (не показано) грунтообробного знаряддя 1, зокрема культиватора, на поперечній балці 2 якого закріплені культиваторні лапи З та модуль 4 борони, що вільно обертається, який може бути виконаний з одного або декількох шарнірно з'єднаних відрізків ланцюга. На поперечній балці 2 культиватора 1 закріплений модуль 4 через пристрій, виконаний з можливістю переставлення по її довжині за допомогою з'єднувального вузла 5 з хрестоподібним шарніром 6, з яким з'єднаний телескопічний брус 7 з нерухомою 8 та рухомою 9 ланками. На ланках 8 та 9 у вертикальній площині створений поздовжній ряд отворів 10 з співпадаючим кроком, в які входять фіксуючі скоби 11 зі стержнями 12 і встановлені кільця 13 з парою двобічних наскрізних отворів 14 (фіг. 5), розташованих во взаємоперпендикулярних площинах зі зміщенням від центра до торців, та гачком 15, розташованим в площині вказаної пари отворів. В одному з положень кільця 13 розташовані між стержнями 12 скоби 11 з можливістю повороту навколо осі телескопічного бруса 7, в другому кільця 13 зміщені в бік для фіксації їх від кутового 2 39225 та поздовжнього зміщення одним з стержнів 12 при розташуванні гачків 15 униз та в третьому положенні кільця 13 зміщені в інший бік та розгорнуті під кутом 90о для фіксації другим стержнем 12 скоби 11 при розташуванні гачка в горизонтальній площині. При цьому середня скоба 11 одночасно фіксує ланки 8 та 9 бруса та кільце 13 (фіг. 1). До рухливої ланки 9 бруса 7 (фіг. 7) за допомогою болтів 16 прикріплений опорний вузол 17, який складається з поздовжньої труби 18 і закріплених на неї вертикальних патрубків 19 та 20, в яких відповідно встановлені з можливістю поворотів та осьових переставлень стойки 21 та 22, з яких стойки 21 мають регулюючі отвори 23 по її довжині. На стопці 21 встановлено кільце 24 з вушком 25 для троса 26, з'єднаного з встановленим на балці клинового затискача 27. Знизу стойки 21 закріплений один кінець модуля 4 борони, що вільно обертається. На стойці 22 змонтоване колесо 28, що самоустановлюється. Стойка 21 фіксується у розрахунковому положенні по висоті відносно поверхні грунта переміщенням кілець 29, які фіксуються стопорними штифтами 30. У відкритий торець квадратної у перерізі балки 2 входить трубчастий кронштейн 31, на вхідному кінці якого в діагональних площинах приварені ролики 32 (фіг. 8, 9) для фіксації кронштейна 31 від кутових зміщень та створений поздовжній ряд отворів 33 для з'єднання з ним за допомогою болтів 34 втулки 35. Остання болтами 36 з'єднана з кутками 37 балки 2. На вільному кінці кронштейна 31 за допомогою болтів 38 приєднаний вертикальний патрубок 39, в який входить задня стойка 40 приєднання другого кінця модуля 4. На стойці створений поздовжній ряд отворів 41 для установлення її по висоті відносно поверхні грунту. Задня стойка фіксується від осьових переміщень так само як і передня кільцями 29 з стопорними штифтами 30. Модуль 4 (фіг.10, 13) виконаний у вигляді шарнірно з'єднаних відрізків ланцюга, на кільцях 42 яких во взаємоперпендикулярних площинах закріплені зуб'я 43, що розпушують, які можуть бути У-подібними, прямими або зігнутими в бік великої вісі кільця або іншого вида, які складаються з двох полузубів та одного цілого зуба, закріплених во взаємоперпендикулярних площинах. На кінцях зуб'єв 43 виконане наплавлення 44 із зносостійкого сплава, наприклад сармайта, для збільшення ресурса роботи борони. У неробочому стані модуля 4 на кінці його зуб'їв 43 передбачена установка захисних ковпачків 45 з отворами 46, через які пропущений з'єднувальний шнур 47. Пристрій працює таким чином. При заїзді на ділянку поля, що обробляється, тракторист переводить пристрій із транспортного в робоче положення, для чого вручну телескопічний брус 7 відводять з кронштейна 48 та опорне колесо 28 опускають на грунт. Слідом за цим установлюють кут атаки та ширину захвату модуля. Це досягається двома шляхами. В першому випадку обирають розрахунковий кут атаки шляхом регулювання довжини троса. Відпустивши клиноподібний затискач 27, довжину троса 26 зменшують або подовжують шляхом переміщення в пазах клиноподібного затискача 27. Другим етапом регулювання є вибір раціональної довжини телескопічної балки 7. При цьому знімаються скоби 11 зі стержнями 12 з отворів труб телескопічного бруса 7. Після розблокування труб переміщають внутрішню трубу 9 по осі зовнішньої труби до розрахункового значення та блокують скобой 11. Таким чином висота бруса 7 відносно поверхні грунта не регулюється, а переміщенням стоєк 21 та 40 в їх вертикальних патрубках 19 та 39 установлюється розрахункова висота нижніх кінців від поверхні грунту. При русі агрегата стрілоподібні плоскорізні лапи 3 культиватора та зуб'я 43, що розпушують, з сормайтовим наплавленням 44 поглинаються в грунт. В результаті опору грунту модуль 4 перекочується та зуб'я 43, що розпушують, інтенсивно здрібнюють грунт та вичісують засмічену бур'янами рослинність. Оскільки кінець троса 26 зачалений на кільці 24, динамічні навантаження з колеса 28 зняті. При короткочасних переїздах на інші загони поля (польові переїзди) тракторист навішує модуль 4 на гачки 15, які знаходяться у вертикальному положенні. Якщо грунт нерівний, кільця 13 залишають незафіксованими для вільного їх кутового переміщення. При цьому модуль легко відхиляється в бік від перешкоди, не викликаючи поломок елементів конструкції. Якщо поле рівне, то тракторист переміщає кільця 13 В бік та П-подібними скобами (блокіратор) стопорить кільця від кутових переміщень. При цьому модуль 4 не розгойдується на гачках 15, що дозволяє збільшити швидкість агрегата. При транспортних переїздах тракторист зміщує кільця 13 в інший бік, повертає їх на 90о та фіксує П-подібною скобою 11. При цьому модуль установлюється на великій відстані від грунту та не розгойдується, що дозволяє збільшити агротехнічний та дорожній просвіт та збільшує швидкість при транспортуванні, а на кінці пальців 43 установлюють захисні ковпачки 45, які надіті на з'єднувальний шнур 47. 3 39225 Фіг. 1 Фіг. 2 Фіг. 3 4 39225 Фіг. 4 Фіг. 5 Фіг. 6 Фiг. 7 5 39225 Фіг. 8 Фіг. 10 Фіг. 9 Фіг. 11 Фіг. 13 Фіг. 15 Фіг. 12 Фіг. 14 Фіг. 16 6 Фіг. 17 39225 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 7
