Коробка

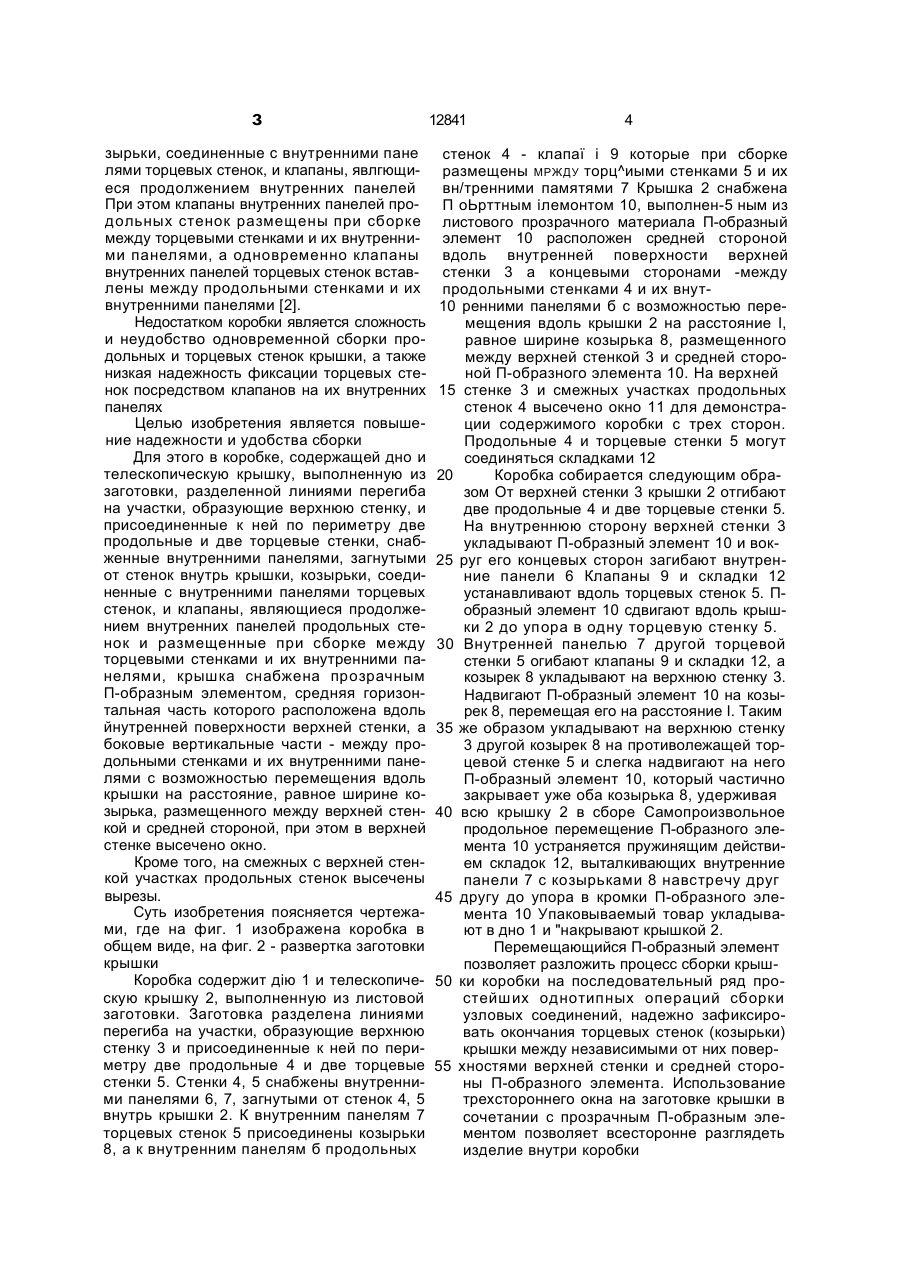

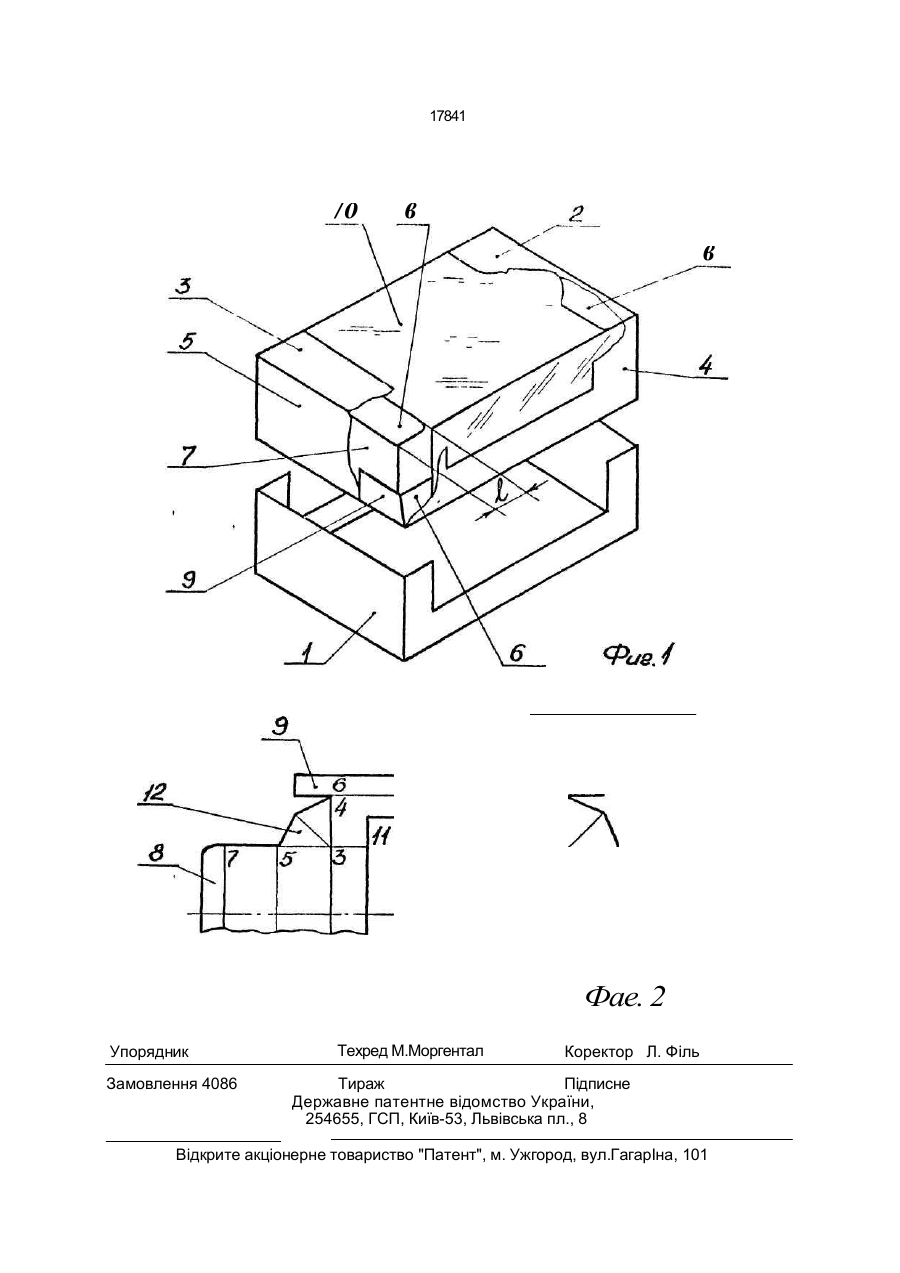

1. Коробка, содержащая дно и телеско пическую крышку, выполненную из заготовка, разделенной линиями перегиба на участки, образующие верхнюю стенку и присоеди ненные к ней по периметру две продольные и две торцевые стенки, снабженные внут Изобретение относится к области производства потребительской тары. Известна коробка, содержащая дно и телескопическую крышку, выполненную из листовой заготовки, разделенной линиями перегиба на участки, образующие верхнюю стенку и присоединенные к ней по периметру две продольные и две торцевые стенки, снабженные внутренними панелями, загнутыми от стенок внутрь крышки, и козырьки, соединенные с внутренними панелями торцевых стенок [1]. ренними панелями, загнутыми от стенок внутрь крышки, козырьки, соединенные с внутренними панелями торцевых стенок, и клапаны, являющиеся продолжением внутренних панелей продольных стенок и размещенные при сборке между торцевыми стенками и их внутренними панелями, о т личающаяся тем, что крышка снабжена прозрачным П-образным элементом, средняя горизонтальная часть которого расположена вдоль внутренней поверхности верхней стенки, а боковые вертикальные части - между продольными стенками и их внутренними панелями с возможностью перемещения вдоль крышки на расстояние, равное ширине козырька, размещенного между верхней стенкой и средней стороной, при этом в верхней стенке высечено окно. 2. Коробка поп.1. о т л и ч а ю щ а я с я тем, что на смежных с верхней стенкой участках продольных стенок высечены вырезы. Для сборки коробки необходимо склеивать внутренние панели с продольными стенками, что усложняет изготовление. Наиболее близким к изобретению по технической сущности и достигаемому результату является коробка, содержащая дно и телескопическую крышку, выполненную из листовой заготовки, разделенной линиями перегиба на участки, образующие верхнюю стенку и присоединенные к ней по периметру две продольные и две торцевые стенки, снабженные внутренними панелями, загнутыми от стенок внутрь крышки, ко 00 О з зырьки, соединенные с внутренними пане лями торцевых стенок, и клапаны, явлгющиеся продолжением внутренних панелей При этом клапаны внутренних панелей продольных стенок размещены при сборке между торцевыми стенками и их внутренними панелями, а одновременно клапаны внутренних панелей торцевых стенок вставлены между продольными стенками и их внутренними панелями [2]. Недостатком коробки является сложность и неудобство одновременной сборки продольных и торцевых стенок крышки, а также низкая надежность фиксации торцевых стенок посредством клапанов на их внутренних панелях Целью изобретения является повышение надежности и удобства сборки Для этого в коробке, содержащей дно и телескопическую крышку, выполненную из заготовки, разделенной линиями перегиба на участки, образующие верхнюю стенку, и присоединенные к ней по периметру две продольные и две торцевые стенки, снабженные внутренними панелями, загнутыми от стенок внутрь крышки, козырьки, соединенные с внутренними панелями торцевых стенок, и клапаны, являющиеся продолжением внутренних панелей продольных стенок и размещенные при сборке между торцевыми стенками и их внутренними панелями, крышка снабжена прозрачным П-образным элементом, средняя горизонтальная часть которого расположена вдоль йнутренней поверхности верхней стенки, а боковые вертикальные части - между продольными стенками и их внутренними панелями с возможностью перемещения вдоль крышки на расстояние, равное ширине козырька, размещенного между верхней стенкой и средней стороной, при этом в верхней стенке высечено окно. Кроме того, на смежных с верхней стенкой участках продольных стенок высечены вырезы. Суть изобретения поясняется чертежами, где на фиг. 1 изображена коробка в общем виде, на фиг. 2 - развертка заготовки крышки Коробка содержит дію 1 и телескопическую крышку 2, выполненную из листовой заготовки. Заготовка разделена линиями перегиба на участки, образующие верхнюю стенку 3 и присоединенные к ней по периметру две продольные 4 и две торцевые стенки 5. Стенки 4, 5 снабжены внутренними панелями 6, 7, загнутыми от стенок 4, 5 внутрь крышки 2. К внутренним панелям 7 торцевых стенок 5 присоединены козырьки 8, а к внутренним панелям б продольных 12841 4 стенок 4 - клапаї і 9 которые при сборке размещены МРЖДУ торц^иыми стенками 5 и их вн/тренними памятями 7 Крышка 2 снабжена П оЬрттным ілемонтом 10, выполнен-5 ным из листового прозрачного материала П-образный элемент 10 расположен средней стороной вдоль внутренней поверхности верхней стенки 3 а концевыми сторонами -между продольными стенками 4 и их внут10 ренними панелями б с возможностью перемещения вдоль крышки 2 на расстояние I, равное ширине козырька 8, размещенного между верхней стенкой 3 и средней стороной П-образного элемента 10. На верхней 15 стенке 3 и смежных участках продольных стенок 4 высечено окно 11 для демонстрации содержимого коробки с трех сторон. Продольные 4 и торцевые стенки 5 могут соединяться складками 12 20 Коробка собирается следующим образом От верхней стенки 3 крышки 2 отгибают две продольные 4 и две торцевые стенки 5. На внутреннюю сторону верхней стенки 3 укладывают П-образный элемент 10 и вок25 руг его концевых сторон загибают внутренние панели 6 Клапаны 9 и складки 12 устанавливают вдоль торцевых стенок 5. Побразный элемент 10 сдвигают вдоль крышки 2 до упора в одну торцевую стенку 5. 30 Внутренней панелью 7 другой торцевой стенки 5 огибают клапаны 9 и складки 12, а козырек 8 укладывают на верхнюю стенку 3. Надвигают П-образный элемент 10 на козырек 8, перемещая его на расстояние I. Таким 35 же образом укладывают на верхнюю стенку 3 другой козырек 8 на противолежащей торцевой стенке 5 и слегка надвигают на него П-образный элемент 10, который частично закрывает уже оба козырька 8, удерживая 40 всю крышку 2 в сборе Самопроизвольное продольное перемещение П-образного элемента 10 устраняется пружинящим действием складок 12, выталкивающих внутренние панели 7 с козырьками 8 навстречу друг 45 другу до упора в кромки П-образного элемента 10 Упаковываемый товар укладывают в дно 1 и "накрывают крышкой 2. Перемещающийся П-образный элемент позволяет разложить процесс сборки крыш50 ки коробки на последовательный ряд простейших однотипных операций сборки узловых соединений, надежно зафиксировать окончания торцевых стенок (козырьки) крышки между независимыми от них повер55 хностями верхней стенки и средней стороны П-образного элемента. Использование трехстороннего окна на заготовке крышки в сочетании с прозрачным П-образным элементом позволяет всесторонне разглядеть изделие внутри коробки 17841 /о в в Фае. 2 Упорядник Замовлення 4086 Техред М.Моргентал Коректор Л. Філь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 I
