Спосіб виготовлення корпусу відцентрового вентилятора

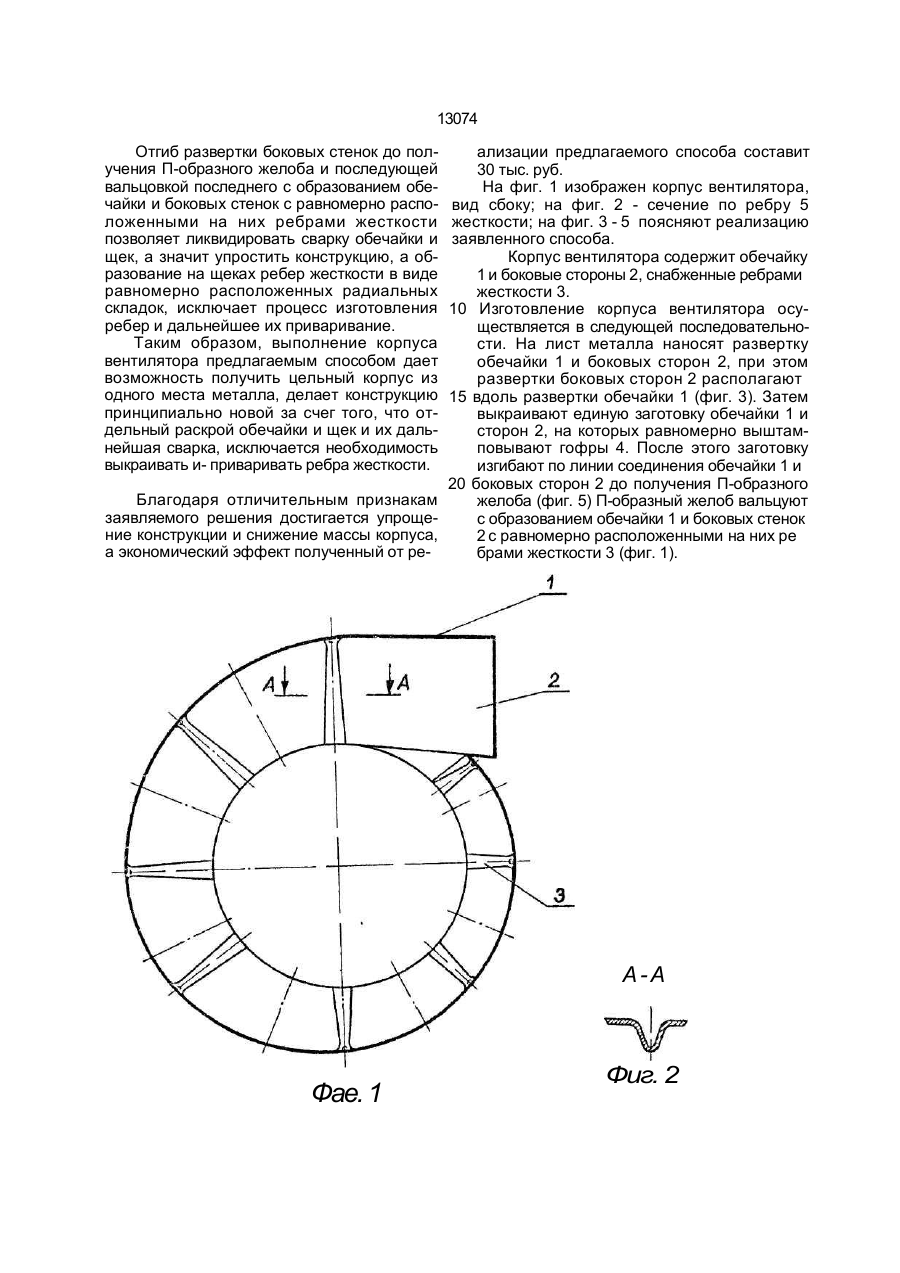

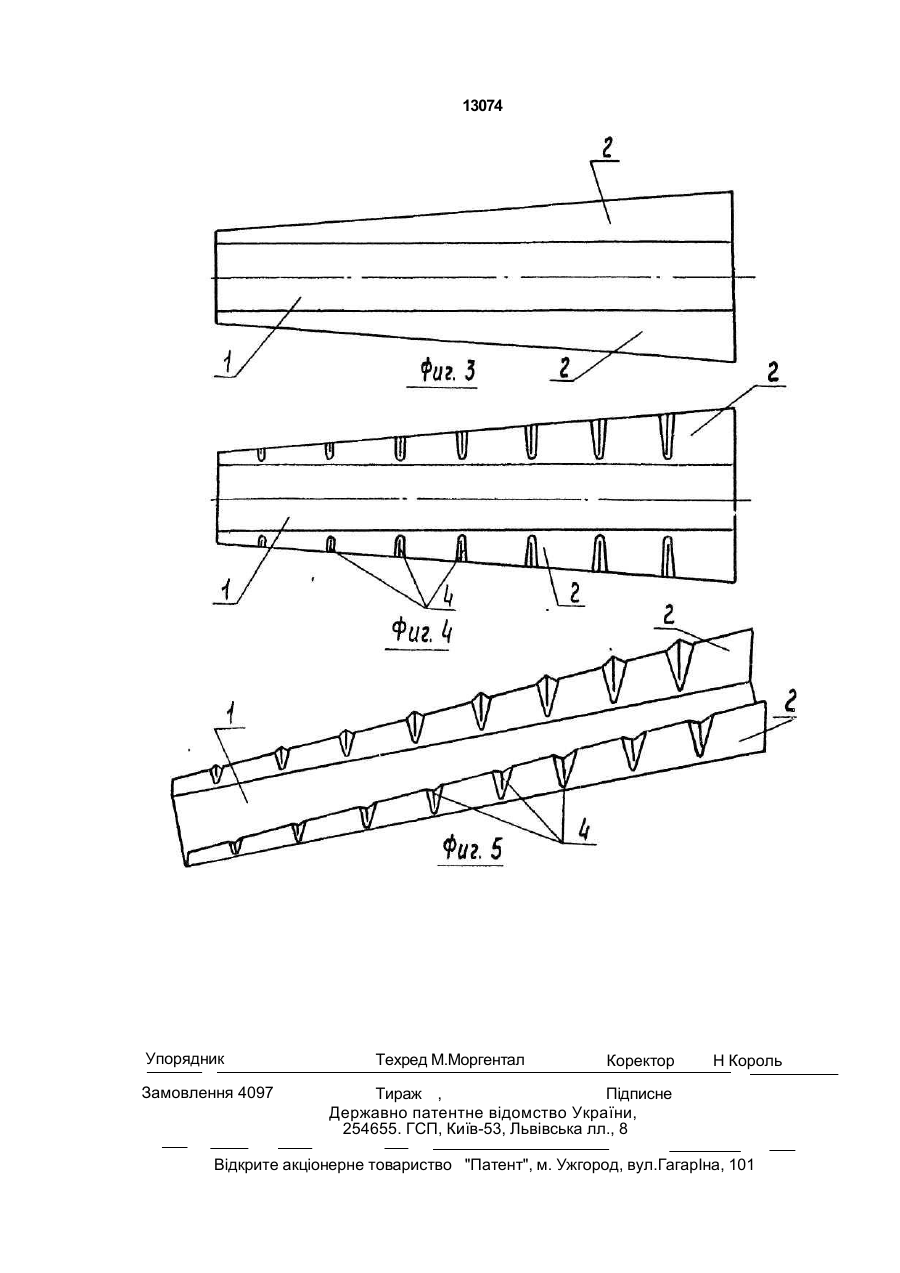

Способ изготовления корпуса центро бежного вентилятора, заключающийся в вы полнении обечайки и боковых стенок из листового материала и образовании на последних ребер жесткости, о т л и ч а ю щ и йс я тем, что боковые стенки и обечайку изготавливают зацело из одной заготовки, предварительно на заготовке размещают развертку обечайки и боковых стенок, при этом развертки боковых стенок располагают вдоль развертки обечайки с двух сторон, затем на развертках боковых стенок выштамповывают гофры, и развертки боковых стенок отгибают до получения П-образного желоба, после чего последний вальцуют с образованием обечайки и боковых стенок с равномерно расположенными на них ребрами жесткости. со Изобретение относится к области вентиляторостроения, и, в частности, может быть использовано при проектировании спиральных корпусов центробежных вентиляторов, используемых в судовых системах вентиляции. Целью изобретения является упрощение конструкции и технологии изготовления, Поставленная цель достигается тем, что в способе изготовления корпуса центробежного вентилятора, заключающемся в выполнении обечайки и боковых стенок из гистового материала и образованием на последних ребер жесткости (сходные признаки), боковые стенки и обечайку изготавливают зацело из одной заготовки, предварительно на заготовке размещают развертку обечайки и боковых стенок при этом развертки боковых стенок располагают вдоль развертки обечайки с двух сторон, затем на развертках боковых стенок выштамповывают гофры и развертки боковых стенок отгибают до получения П-образиого желоба, после чего последний вальцуют с образованием обечайки и боковых стенок с равномерно расположенными на них ребрами жесткости. Изготовление боковых стенок и обечайки корпуса вентилятора зацело из одной заготовки, когда предварительно на заготовке различают развертку обечайки и боковых стенок так, что развертки боковых стенок расположены вдоль развертки обечайки с двух сторон, а затем на развертках боковых стенок выштамповывают гофры позволяет упростить конструкцию и сократить время получения готового раскроя (одна заготовка вместо трех по прототипу) и получить экономию металла за счет исключения отходов материала, получаемых при раскрое корпуса о о 13074 Отгиб развертки боковых стенок до получения П-образного желоба и последующей вальцовкой последнего с образованием обечайки и боковых стенок с равномерно расположенными на них ребрами жесткости позволяет ликвидировать сварку обечайки и щек, а значит упростить конструкцию, а образование на щеках ребер жесткости в виде равномерно расположенных радиальных складок, исключает процесс изготовления ребер и дальнейшее их приваривание. Таким образом, выполнение корпуса вентилятора предлагаемым способом дает возможность получить цельный корпус из одного места металла, делает конструкцию принципиально новой за счег того, что отдельный раскрой обечайки и щек и их дальнейшая сварка, исключается необходимость выкраивать и- приваривать ребра жесткости. ализации предлагаемого способа составит 30 тыс. руб. На фиг. 1 изображен корпус вентилятора, вид сбоку; на фиг. 2 - сечение по ребру 5 жесткости; на фиг. 3 - 5 поясняют реализацию заявленного способа. Корпус вентилятора содержит обечайку 1 и боковые стороны 2, снабженные ребрами жесткости 3. 10 Изготовление корпуса вентилятора осуществляется в следующей последовательности. На лист металла наносят развертку обечайки 1 и боковых сторон 2, при этом развертки боковых сторон 2 располагают 15 вдоль развертки обечайки 1 (фиг. 3). Затем выкраивают единую заготовку обечайки 1 и сторон 2, на которых равномерно выштамповывают гофры 4. После этого заготовку изгибают по линии соединения обечайки 1 и 20 боковых сторон 2 до получения П-образного Благодаря отличительным признакам желоба (фиг. 5) П-образный желоб вальцуют заявляемого решения достигается упрощес образованием обечайки 1 и боковых стенок ние конструкции и снижение массы корпуса, 2 с равномерно расположенными на них ре а экономический эффект полученный от ребрами жесткости 3 (фиг. 1). А-А Фае. 1 Фиг. 2 13074 Упорядник Замовлення 4097 Техред М.Моргентал Коректор Н Король Тираж , Підписне Державно патентне відомство України, 254655. ГСП, Київ-53, Львівська лл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
