Протектор для захисту металоконструкції від корозійної дії агресивного середовища

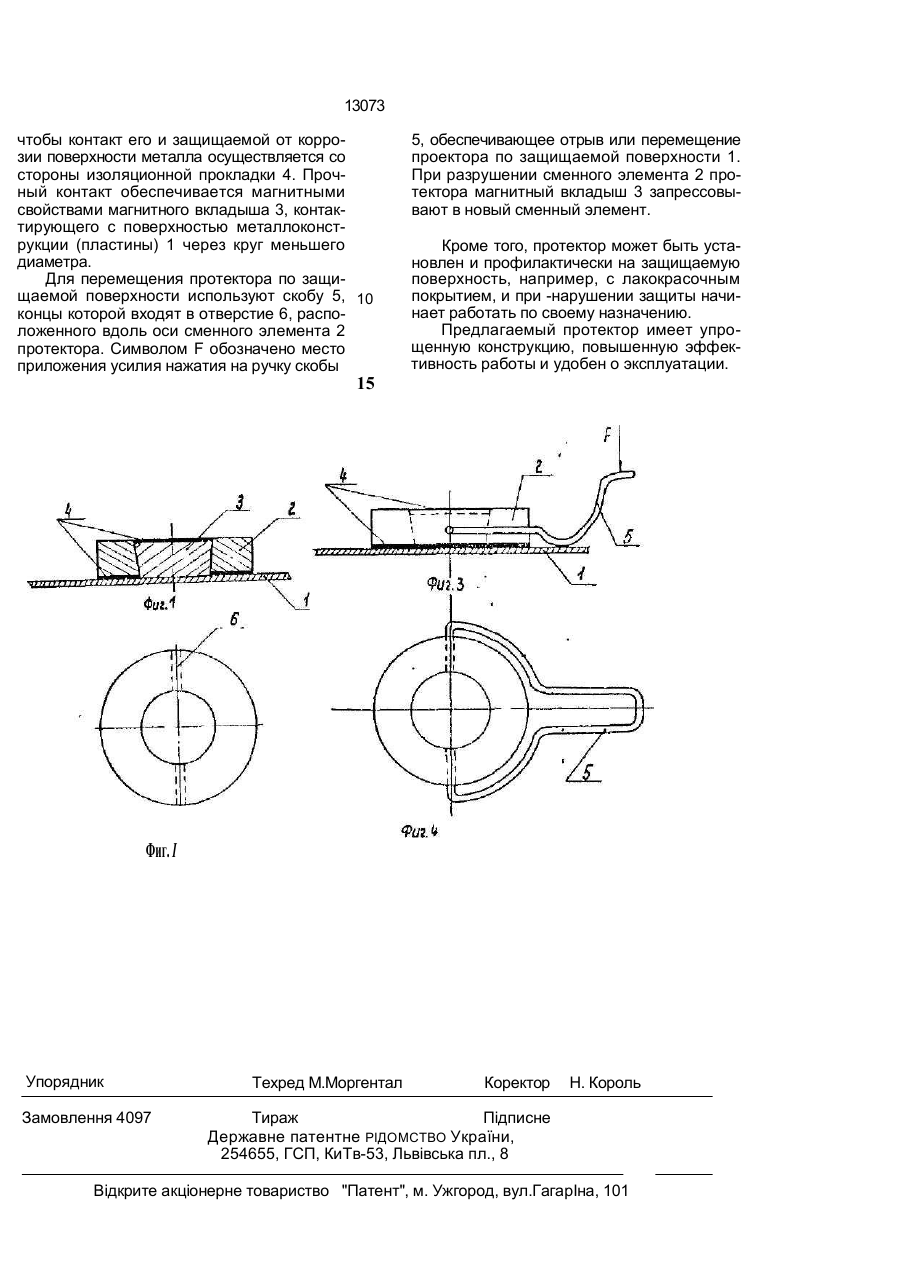

1. Протектор для защиты металлоконст рукции от коррозионного действия агрес сивной среды, содержащий разрушаемый сменный электрод и элемент крепления из магнитного материала, о т л и ч а ю щ и й с я тем, что он снабжен прокладками из изоляционного материала, электрод выполнен с отверстием, например, в виде усеченного конуса, элемент крепления выполнен в виде вкладыша из электропроводного материала и герметично вмонтирован в отверстие электрода, причем одна прокладка расположена на поверхности электрода, контактирующей с защищаемой поверхностью, а вторая - на наружной поверхности вкладыша. Изобретение относится к области машиностроения и может быть использовано в различных областях техники, где необходима защита металлоконструкции от коррозионного действия агрессивной среды, например, в автомобилестроении. Цель изобретения - повышение удобства эксплуатации, повышение эффективности работы и упрощение конструкции. На фиг. 1 - 2 изображен общий вид проектора; на фиг. 3-4 вариант выполнения протектора со сьемным рычажным подъемником. Проектор для защиты металлоконструкции (пластины) 1 от коррозионного действия агрессивной среды включает разрушаемый пластинчатый сменный элемент 2, который имеет произвольную форму с отверстием, например, в виде усеченного конуса, запол ненного магнитным вкладышем 3, и снабжен изоляционными прокладками 4, одна расположена одоль поверхности Меньшего диаметра усеченного конуса сменного элемента 2, а другая - вдоль наружной поверхности в кл ад ыш а. Протек тор сн абже н сьемным рычажным подъемником 5. выполненным, например, в виде скобы, концы которой введены в отверстие 6, выполненное вдоль оси сменного элемента 2 протектора. 2. Протектор по п. 1, о т л и ч а ю щ и й с я тем, что электрод выполнен со сквозным отверстием вдоль оси и сьемным рычажным подъемником, например, в виде скобы, концы которого введены в сквозное отверстие. Устройство работает следующим обрззом. Защищаемую поверхность в месте установки предлагаемого устройства очищают от следов коррозии, масла, механических загрязнений, протирают растворителем и сушат. Затем на подготовленный участок устанавливают протектор таким образом. 13073 чтобы контакт его и защищаемой от коррозии поверхности металла осуществляется со стороны изоляционной прокладки 4. Прочный контакт обеспечивается магнитными свойствами магнитного вкладыша 3, контактирующего с поверхностью металлоконструкции (пластины) 1 через круг меньшего диаметра. Для перемещения протектора по защищаемой поверхности используют скобу 5, 10 концы которой входят в отверстие 6, расположенного вдоль оси сменного элемента 2 протектора. Символом F обозначено место приложения усилия нажатия на ручку скобы 5, обеспечивающее отрыв или перемещение проектора по защищаемой поверхности 1. При разрушении сменного элемента 2 протектора магнитный вкладыш 3 запрессовывают в новый сменный элемент. Кроме того, протектор может быть установлен и профилактически на защищаемую поверхность, например, с лакокрасочным покрытием, и при -нарушении защиты начинает работать по своему назначению. Предлагаемый протектор имеет упрощенную конструкцию, повышенную эффективность работы и удобен о эксплуатации. 15 Фиг. I Упорядник Замовлення 4097 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне РІДОМСТВО України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
