Пиловловлювач роторний

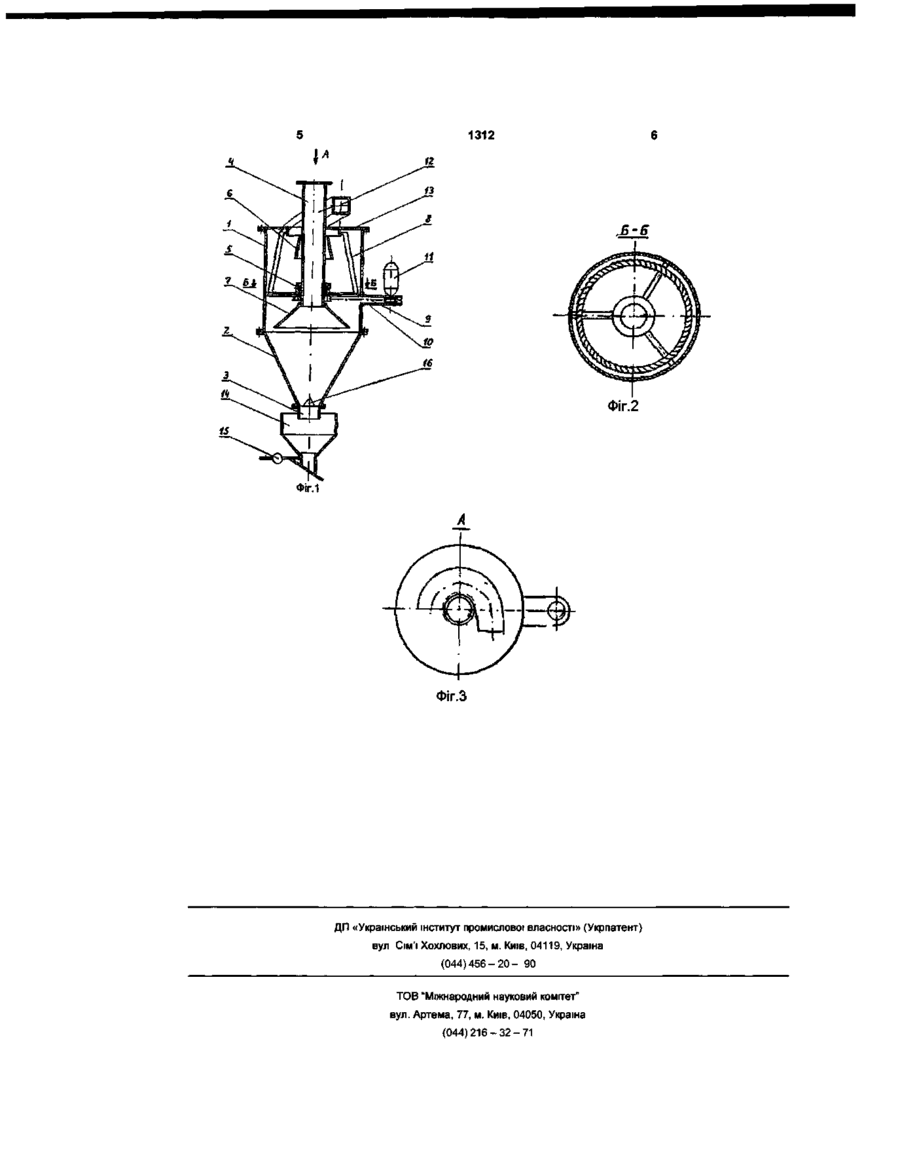

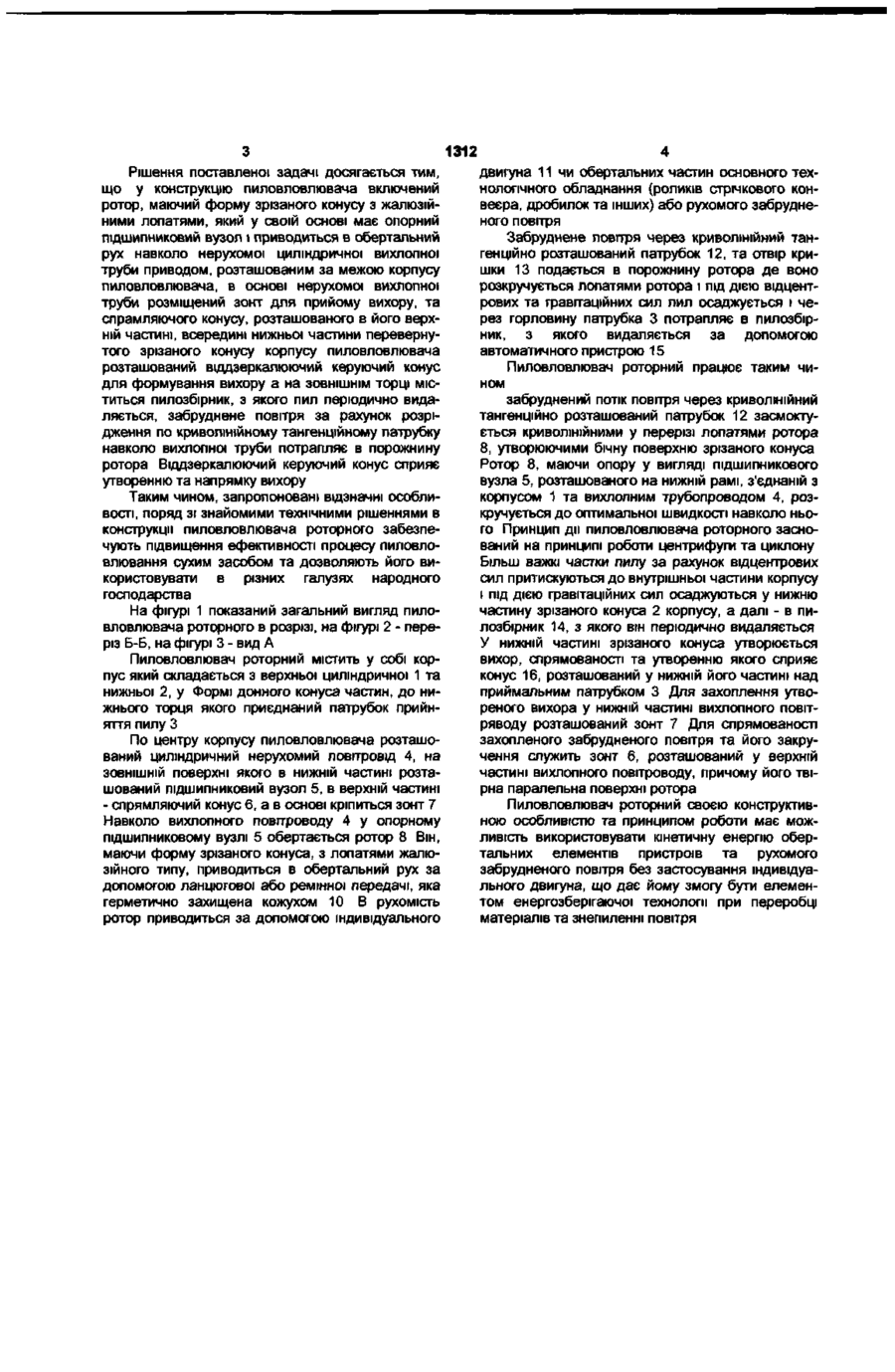

1 Пиловловлювач роторний, який містить корпус, по осі якого розташований циліндричний барабан з приводом та завихрювачем, обладнаний встановленим всередині барабана розпилювачем, розміщеним у нижньому торці барабана, кільцевим диском та лопатями, розташованими на ЗОВНІШНІЙ поверхні барабана, який відрізняється тим, що додатково містить ротор у формі зрізаного конуса з жалюзійними лопатями, який має у своїй основі опорний підшипниковий вузол і приводить ся в обертальний рух навколо нерухомої вихлопної циліндричної труби 2 Пиловловлювач роторний за п 1, який відрізняється тим, що в основі циліндричної вихлопної труби розташований зонт для прийому вихору 3 Пиловловлювач роторний за п 1, який відрізняється тим, що у нижній частині зрізаного конуса його корпуса над приймальним патрубком розташований віддзеркалюючий конус для формування вихору 4 Пиловловлювач роторний за п 1, який відрізняється тим, що у верхній частині циліндричної вихлопної труби розташований спрямний конус, твірна якого паралельна поверхні ротора 5 Пиловловлювач роторний за п 1, який відрізняється тим, що забруднене повітря криволінійними у перерізі лопатями засмоктується в порожнину ротора через криволінійний тангенціальний патрубок Винахід відноситься до області пиповповлення, переважно до пристроїв інерційновідцентрових пиловловлювачів, призначених для очистки повітря від пилу у виробничих приміщеннях без використання вентилятора барабаном з лопатями та кільцевим диском, у порожнині котрого рухається повітря, що в цілому приводить до розбалансування барабану при великій обертальній швидкості, внаслідок чого може виникнути резонанс конструкції циклону, включення у верхній частині обертального барабану циліндричної оболонки з щільовими отворами підвищує аеродинамічний опір циклону, встановлений всередині барабану у його нижній частині розпилювач знижує область застосування у технологічних процесах по переробці гідрофобних матеріалів, та приводить до налипання зв'язуючого пилу на внутрішній поверхні барабану, не виключена можливість часткового викиду забрудненого повітря, просякаючого через щілини між перегородкою та обертальним барабаном у вихлопний канал за рахунок неминучого биття барабану Технічною задачею винаходу є вдосконалення конструкції пиловловлювача та його принципа роботи з метою підвищення ефективності пиловловлювання, зниження викиду пилу в оточуюче середовище, а також його використання у різних галузях промисловості Відомий ЦИКЛОН, ЯКИЙ МІСТИТЬ корпус, по осі якого розташований циліндричний барабан з приводом та завихрювачем (Авт свід СРСР №400713, кл Е 21 F 5/00, 1971) Недоліком відомого циклону є наявність зворотного вихору, який сприяє виносу тонкодисперсноі частини пилу у вихлопну трубу Найбільш близьким по технічній сутності та досягаемому підсумку є циклон, який містить корпус, по осі котрого розташований циліндричний барабан з приводом та завихрювачем, оснащений встановленим всередині барабану розпилювачем, розміщеним у нижнім торці барабану кільцевим диском та лопатями, розташованими на ЗОВНІШНІХ поверхнях барабану (Авт свід СРСР №695715, кл В 04 С 5/08//, Е 21 F 5/02) Недоліком цього циклону є розміщення двигуна по центру циклону з консольно-обертальним CM со 1312 Рішення поставленої задачі досягається тим, що у конструкцію пиловловлювача включений ротор, маючий форму зрізаного конусу з жалюзійними лопатями, який у своїй основі має опорний підшипниковий вузол і приводиться в обертальний рух навколо нерухомої циліндричної вихлопної труби приводом, розташованим за межою корпусу пиловловлювача, в основі нерухомої вихлопної труби розміщений зонт для прийому вихору, та спрамляючого конусу, розташованого в його верхній частині, всередині нижньої частини перевернутого зрізаного конусу корпусу пиловловлювача розташований віддзеркалюючий керуючий конус для формування вихору а на ЗОВНІШНІМ торці міститься пилозбірник, з якого пил періодично видаляється, забруднене повітря за рахунок розрідження по криволінійному тангенцїйному патрубку навколо вихлопної труби потрапляє в порожнину ротора Віддзеркалюючий керуючий конус сприяє утворенню та напрямку вихору Таким чином, запропоновані відзначні особливості, поряд зі знайомими технічними рішеннями в конструкції пиловловлювача роторного забезпечують підвищення ефективності процесу пиловловлювання сухим засобом та дозволяють його використовувати в різних галузях народного господарства На фігурі 1 показаний загальний вигляд пиловловлювача роторного в розрізі, на фігурі 2 - переріз Б-Б, на фігурі 3 - вид А Пиловловлювач роторний містить у собі корпус який складається з верхньої циліндричної 1 та нижньої 2, у Формі донного конуса частин, до нижнього торця якого приєднаний патрубок прийняття пилу З По центру корпусу пиловловлювача розташований циліндричний нерухомий повітровід 4, на ЗОВНІШНІЙ поверхні якого в нижній частині розташований підшипниковий вузол 5, в верхній частині - спрямляючий конус 6, а в основі кріпиться зонт 7 Навколо вихлопного повітроводу 4 у опорному підшипниковому вузлі 5 обертається ротор 8 Він, маючи форму зрізаного конуса, з лопатями жалюзійного типу, приводиться в обертальний рух за допомогою ланцюгової або ремінної передачі, яка герметично захищена кожухом 10 В рухомість ротор приводиться за допомогою індивідуального двигуна 11 чи обертальних частин основного технологічного обладнання (роликів стрічкового конвеєра, дробилок та інших) або рухомого забрудненого повітря Забруднене повітря через криволінійний тангенційно розташований патрубок 12, та отвір кришки 13 подається в порожнину ротора де воно розкручується лопатями ротора і під дією відцентрових та гравітаційних сил пил осаджується і через горловину патрубка 3 потрапляє в пилозбірник, з якого видаляється за допомогою автоматичного пристрою 15 Пиловловлювач роторний працює таким чином забруднений потік повітря через криволінійний тангенційно розташований патрубок 12 засмоктується криволінійними у перерізі лопатями ротора 8, утворюючими бічну поверхню зрізаного конуса Ротор 8, маючи опору у вигляді підшипникового вузла 5, розташованого на нижній рамі, з'єднаній з корпусом 1 та вихлопним трубопроводом 4, розкручується до оптимальної швидкості навколо нього Принцип ди пиловловлювача роторного заснований на принципі роботи центрифуги та циклону Більш важкі частки пилу за рахунок відцентрових сил притискуються до внутрішньої частини корпусу і під дією гравітаційних сил осаджуються у нижню частину зрізаного конуса 2 корпусу, а далі - в пилозбірник 14, з якого він періодично видаляється У нижній частині зрізаного конуса утворюється вихор, спрямованості та утворенню якого сприяє конус 16, розташований у нижній його частині над приймальним патрубком 3 Для захоплення утвореного вихора у нижній частині вихлопного повітряводу розташований зонт 7 Для спрямованості захопленого забрудненого повітря та його закручення служить зонт 6, розташований у верхній частині вихлопного повітроводу, причому його твірна паралельна поверхні ротора Пиловловлювач роторний своєю конструктивною особливістю та принципом роботи має можливість використовувати кінетичну енергію обертальних елементів пристроїв та рухомого забрудненого повітря без застосування індивідуального двигуна, що дає йому змогу бути елементом енергозберігаючої технології при переробці матеріалів та знепиленні повітря 1312 Фіг.2 Фіг.1 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
