Пиловловлювач

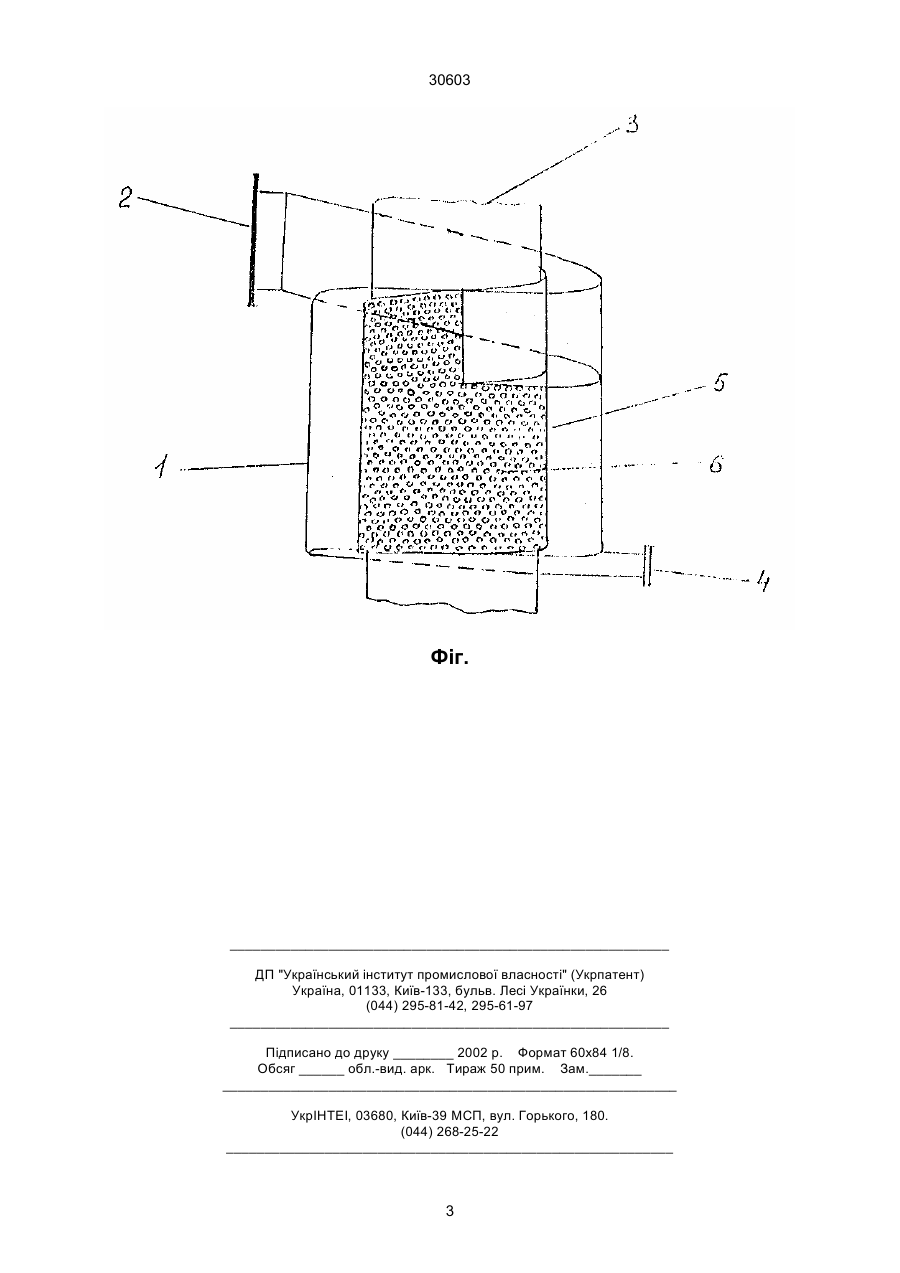

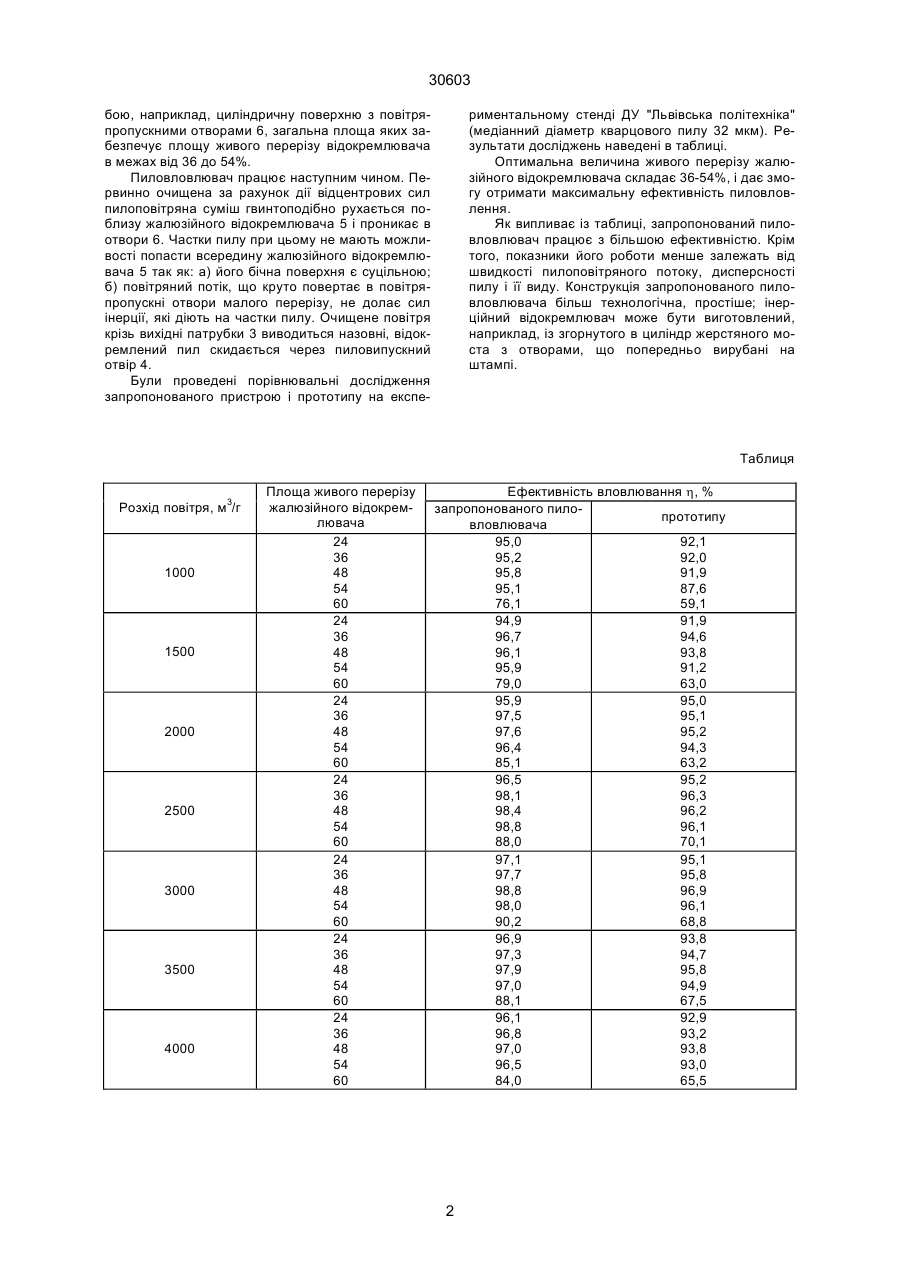

Пиловловлювач, який містить корпус з тангенційним вхідним, осьовими вихідними і пиловипускний патрубки, жалюзійний відокремлювач, розташований концентрично корпусу апарата і з'єднаний з осьовими патрубками виходу чистого повітря, який відрізняється тим, що бокова поверхня жалюзійного відокремлювача перфорована отворами, площа яких складає 36-54% від загальної площі відокремлювача. (19) (21) 97126397 (22) 29.12.1997 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Батлук Вікторія Арсеніівна, Азарський Костянтин Іванович, Стеців Ганна Романівна (73) Батлук Вікторія Арсеніівна 30603 бою, наприклад, циліндричну поверхню з повітряпропускними отворами 6, загальна площа яких забезпечує площу живого перерізу відокремлювача в межах від 36 до 54%. Пиловловлювач працює наступним чином. Первинно очищена за рахунок дії відцентрових сил пилоповітряна суміш гвинтоподібно рухається поблизу жалюзійного відокремлювача 5 і проникає в отвори 6. Частки пилу при цьому не мають можливості попасти всередину жалюзійного відокремлювача 5 так як: а) його бічна поверхня є суцільною; б) повітряний потік, що круто повертає в повітряпропускні отвори малого перерізу, не долає сил інерції, які діють на частки пилу. Очищене повітря крізь вихідні патрубки 3 виводиться назовні, відокремлений пил скидається через пиловипускний отвір 4. Були проведені порівнювальні дослідження запропонованого пристрою і прототипу на експе риментальному стенді ДУ "Львівська політехніка" (медіанний діаметр кварцового пилу 32 мкм). Результати досліджень наведені в таблиці. Оптимальна величина живого перерізу жалюзійного відокремлювача складає 36-54%, і дає змогу отримати максимальну ефективність пиловловлення. Як випливає із таблиці, запропонований пиловловлювач працює з більшою ефективністю. Крім того, показники його роботи менше залежать від швидкості пилоповітряного потоку, дисперсності пилу і її виду. Конструкція запропонованого пиловловлювача більш технологічна, простіше; інерційний відокремлювач може бути виготовлений, наприклад, із згорнутого в циліндр жерстяного моста з отворами, що попередньо вирубані на штампі. Таблиця Розхід повітря, м3/г 1000 1500 2000 2500 3000 3500 4000 Площа живого перерізу жалюзійного відокремлювача 24 36 48 54 60 24 36 48 54 60 24 36 48 54 60 24 36 48 54 60 24 36 48 54 60 24 36 48 54 60 24 36 48 54 60 Ефективність вловлювання h, % запропонованого пилопрототипу вловлювача 95,0 92,1 95,2 92,0 95,8 91,9 95,1 87,6 76,1 59,1 94,9 91,9 96,7 94,6 96,1 93,8 95,9 91,2 79,0 63,0 95,9 95,0 97,5 95,1 97,6 95,2 96,4 94,3 85,1 63,2 96,5 95,2 98,1 96,3 98,4 96,2 98,8 96,1 88,0 70,1 97,1 95,1 97,7 95,8 98,8 96,9 98,0 96,1 90,2 68,8 96,9 93,8 97,3 94,7 97,9 95,8 97,0 94,9 88,1 67,5 96,1 92,9 96,8 93,2 97,0 93,8 96,5 93,0 84,0 65,5 2 30603 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
