Поштовий конверт розміром 114 х 162 мм

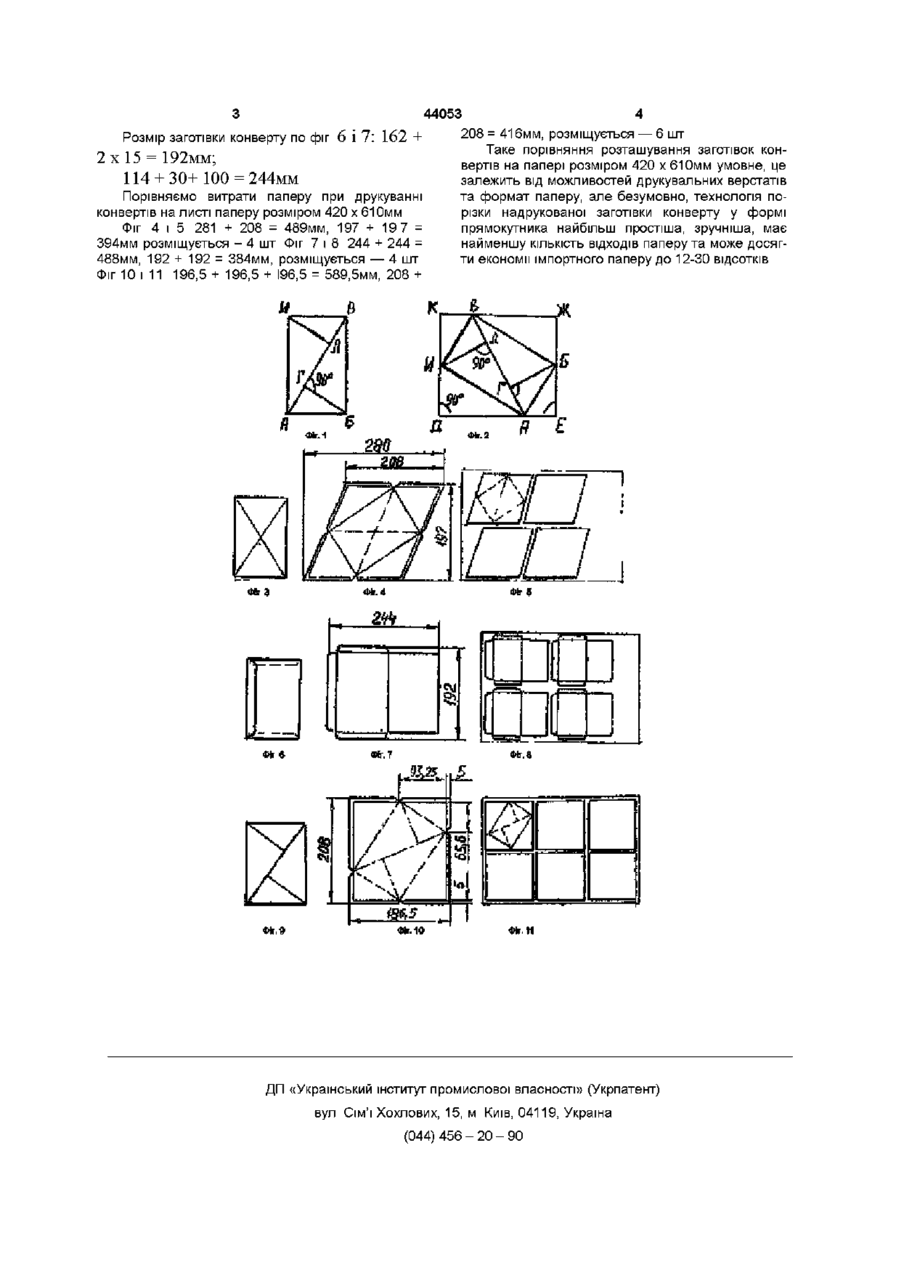

Поштовий конверт розміром 114 х 162мм, який виконаний у формі прямокутника, котрий складається з лицьового та зворотного боку заклеєного клапанами, який відрізняється тим, що зворотний бік конверта виконується клапанами, які мають форму прямокутних трикутників Галузь застосування винаходу належить до поштового зв'язку, наприклад до поштових конвертів Рівень технічного виконання існуючого конверта відомий, це конверт розміром 114x162 мм, розмір якого затверджений "Правилами користування послугами поштового зв'язку" постановою Кабміна України від 4 10 2000 р № 1515, а технічні дані його виготовлення вказані в ДСТУ 3876-99 Конверт виконаний у формі прямокутника, котрий складається з лицьового та зворотного боку заклеєного клапанами, які мають форму трикутників (фіг 3 та 4) Також відомий конверт розміром 114x162 в формі склеєного прямокутника, розмір та форма якого затверджені "Правилами" та ДСТУ 3876-99 Конверт має лицьовий та зворотний бік заклеєний клапанами, які мають форму прямокутників (фіг 6 і 7) Бракує цим конвертам (накресленим на фіг 3 та 6) того, що вони потребують при виконанні підвищеного витрату папіра, та мають ще й відходи паперу при вирізці заготівки конверта тівка, без урахування розміру на склеювання Конверт АБВИ на фіг 1 має прямокутні трикутники Д АБГ = Д ИВЛ, Д БВГ = Д АИЛ які дорівнюють трикутникам Д АБГ = Д АБЕ = Д ИВК на фіг 2, а Д БГВ = Д ЛАИ = Д БВЖ = Д ИАД Визначимо діагональ АВ конверта як гіпотенузу Д АБВ на підставі теореми Піфагора, а катети БГта АГ на підставі подібностей трикутників АБГ ~ АБВ ,_,_, Ь = \ / П 4 +lb.i =l9hJ4M Із подібності трикутників визначимо Ah Суть винаходу В основу винаходу поставлено задачу — створити поштовий конверт із зменшеною витратою паперу в порівнянні з відомими конвертами, накресленими на фіг 3 і 6 Це досягається шляхом застосування заміни розкрою паперу для заготівки конверта у формі прямокутника, що забезпечує виконання склеювання зворотного боку конверта клапанами, які мають форму прямокутних трикутників (фіг 10 і 9) Окрім економії паперу підвищується технологія порізки надрукованої заготівки конверту Також зменшується КІЛЬКІСТЬ клею при склеюванні конверта Визначимо розміри заготівки конверту Загальний вид зворотного боку конверта вказано на фіг 1, а на фіг 2 накреслена його розгорнута заго CO Ю О Визначимо розмір заготівки конверта без урахування розміру на склеювання ЕЖ = БЕ + БЖ = 2жБГ= 186,5мм; ДЕ =АЕ + АД = АГ + ВГ = АВ= 198мм, Тоді, З урахуванням розміру на склеювання, розмір заготівки буде дорівнювати 186,5+ 2х 5=196,5 мм; 198 + 2x5 = 208мм Розмір заготівки конверту по фіг 3 і 4 форма ромб, бік = 208мм, Заготівка паперу— 19 7 х 281мм 44053 Розмір заготівки конверту по фіг 6 і 7: 162 + 2 x 1 5 = 192мм; 114 + 30+100 = 244мм Порівняємо витрати паперу при друкуванні конвертів на листі паперу розміром 420 х 610мм Фіг 4 І 5 281 + 208 = 489мм, 197 + 19 7 = 394мм розміщується - 4 шт Фіг 7 і 8 244 + 244 = 488мм, 192 + 192 = 384мм, розміщується — 4 шт Фіг 10 і 11 196,5 + 196,5 + 196,5 = 589,5мм, 208 + 208 = 416мм, розміщується — 6 шт Таке порівняння розташування заготівок конвертів на папері розміром 420 х 610мм умовне, це залежить від можливостей друкувальних верстатів та формат паперу, але безумовно, технологія порізки надрукованої заготівки конверту у формі прямокутника найбільш простіша, зручніша, має найменшу КІЛЬКІСТЬ ВІДХОДІВ паперу та може досягти економії імпортного паперу до 12-30 ВІДСОТКІВ и
