Кнопковий вимикач

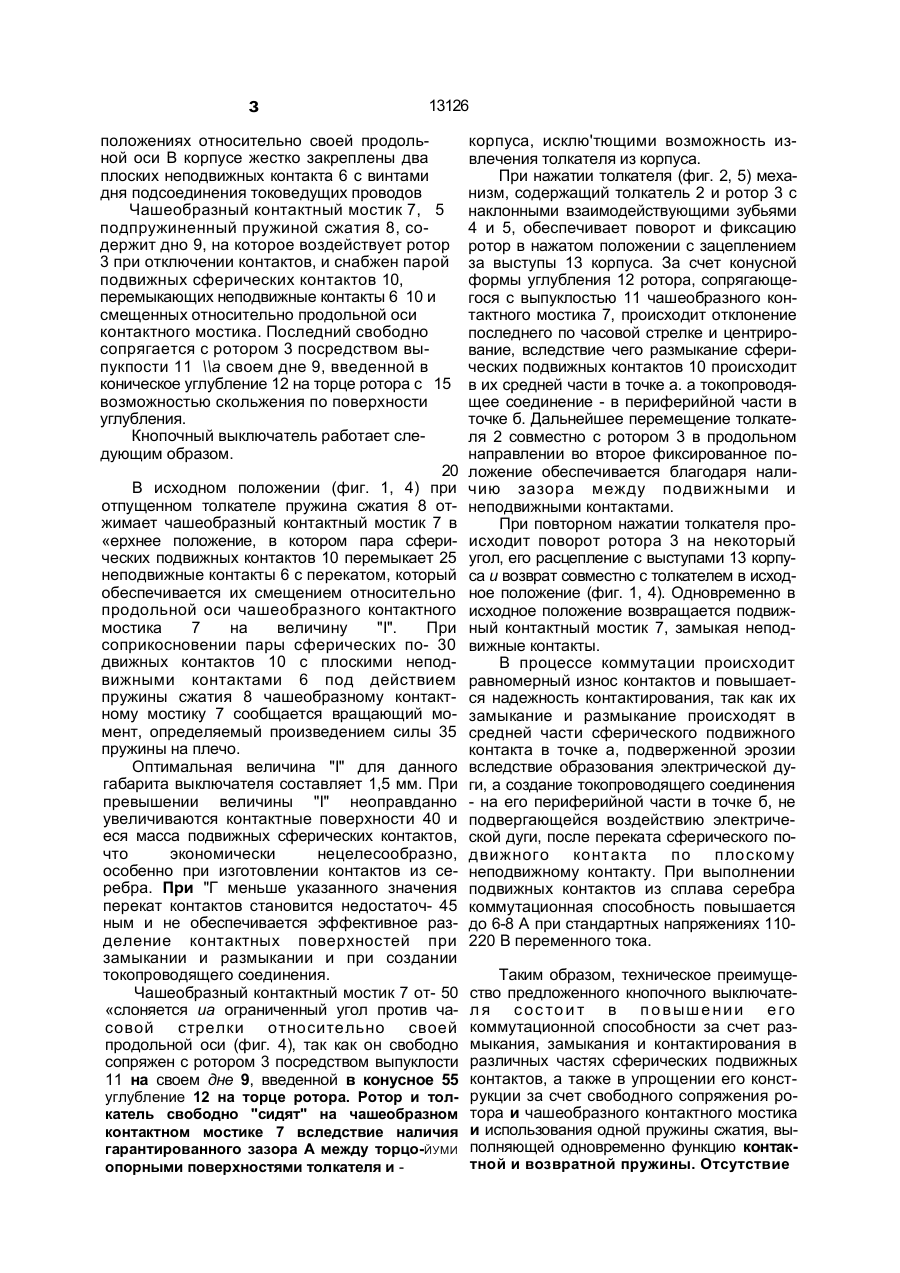

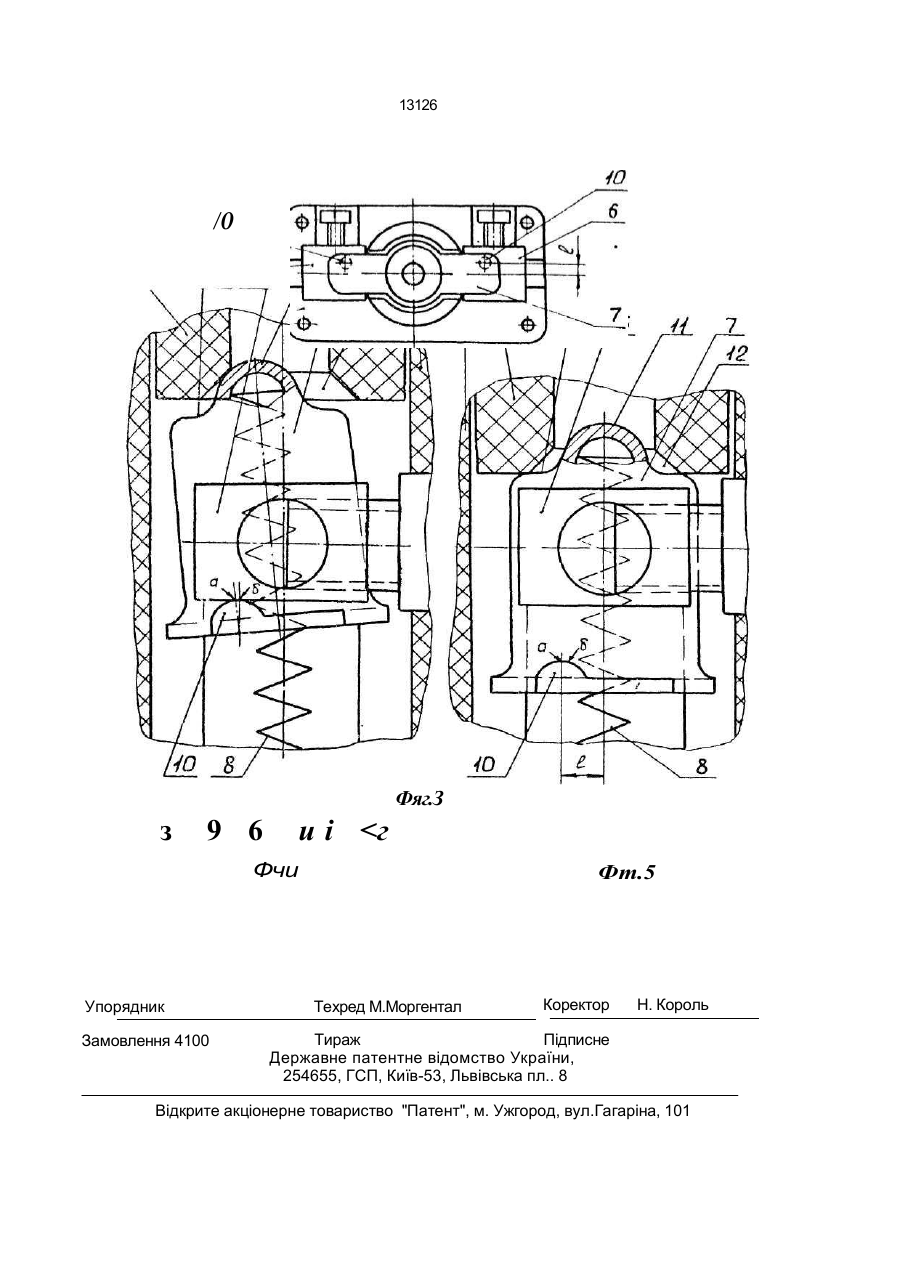

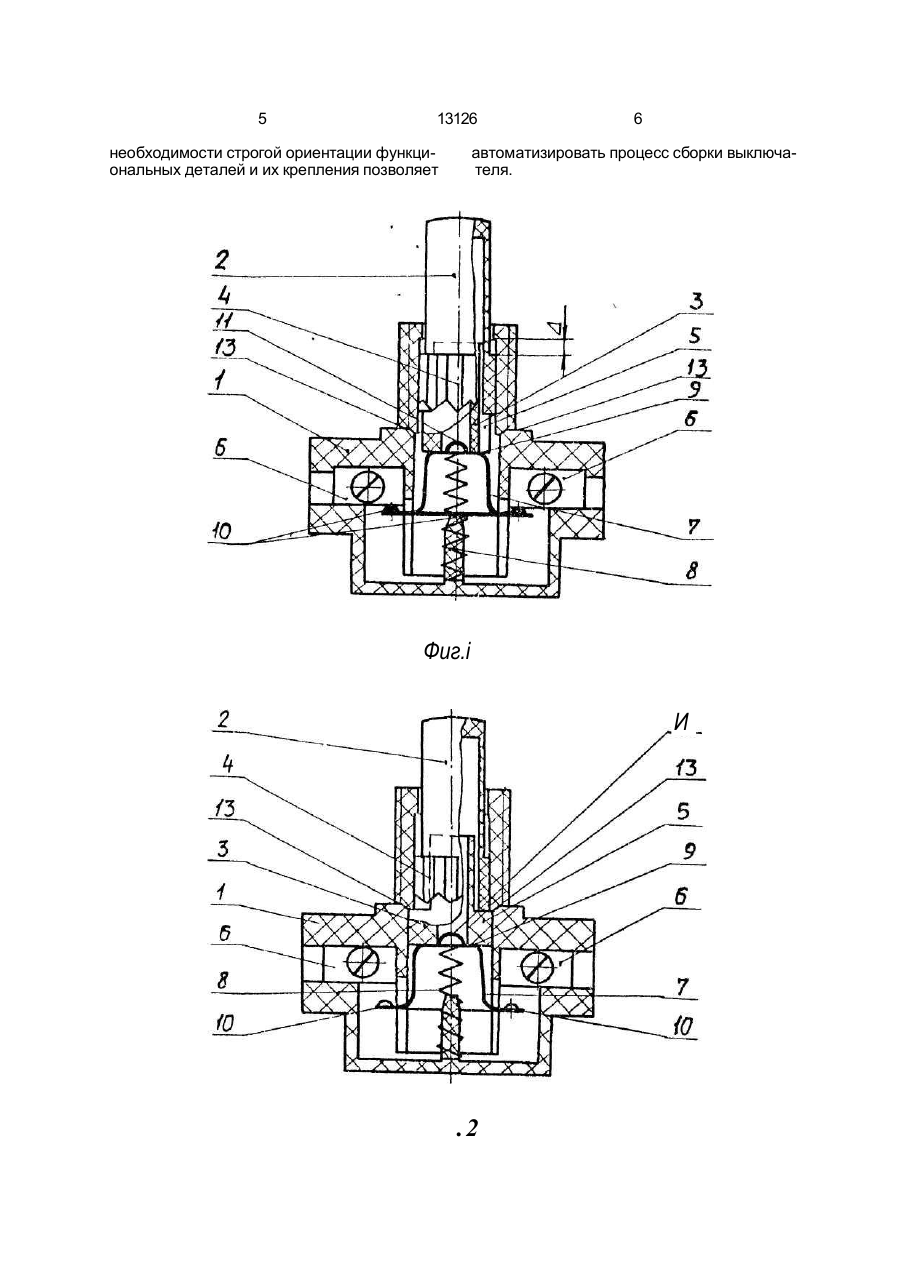

Кнопочный выключатель, содержащий корпус, взаимодействующие между собой толкатель и ротор, установленные в корпусе и снабженные обращенными друг к другу торцевыми зубьями, обеспечивающими два фиксированных положения ротора относительно своей продольной оси, неподвижные контакты и подвижные контакты, выполненные на подпружиненном пружиной сжатия контактом мостике, имеющем чашеобразную форму с дном, на которое воздействует ротор, о т л и ч а ю щ и й с я тем, что подвижные контакты имеют сферическую форму и смещены относительно продольной оси мостика, дно чашеобразного контактного мостика снабжено выпуклостью, причем выпуклость введена в углубление с возможностью скольжения по поверхности углубления, а чашеобразный контактный мостик имеет возможность ограниченного отклонения относительно своей вертикальной оси. 2. Кнопочный выключатель по п. 1, о т л и ч а ю щ и й с я тем, что углубление имеет конусную форму. Изобретение относится к электротехнике, в частности к кнопочному выключателю настольной лампы, а также предназначен для коммутации электрических цепей бытовых электрических приборов, например, нагревательных приборов, стиральных машин, вентиляторов и т.п. Цель изобретения - повышение коммутационной способности, упрощение конструкции и обеспечение автоматизации сборки выключателя. На фиг. 1 изображен предлагаемый кнопочный выключатель во включенном состоянии; на фиг. 2 - то же, в отключенном состоянии; на фиг. 3 - кнопочный выключатель, вид снизу согласно фиг. 1 со снятой нижней корпусной частью и пружиной сжатия; на фиг. 4 - вид сбоку согласно фиг. 1 узла, состоящего из ротора и контактной группы, во включенном состоянии; на фиг. 5 - вид сбоку согласно фиг. 2 узла, состоящего из ротора и контактной группы, в отключенном состоянии. Кнопочный выключатель содержит корпус 1, выполненный из двух частей с поперечным разъемом, толкатель 2 и ротор 3, снабженные торцевыми обращенными друг к другу зубьями 4 и 5. Ротор 3 имеет возможность продольного перемещения под действием толкателя в начале хода и поворота на определенный угол вокруг своей оси в конце его хода, а также фиксации в крайних с ГЧЭ О з 13126 положениях относительно своей продольной оси В корпусе жестко закреплены два плоских неподвижных контакта 6 с винтами дня подсоединения токоведущих проводов Чашеобразный контактный мостик 7, 5 подпружиненный пружиной сжатия 8, содержит дно 9, на которое воздействует ротор 3 при отключении контактов, и снабжен парой подвижных сферических контактов 10, перемыкающих неподвижные контакты 6 10 и смещенных относительно продольной оси контактного мостика. Последний свободно сопрягается с ротором 3 посредством выпукпости 11 \\а своем дне 9, введенной в коническое углубление 12 на торце ротора с 15 возможностью скольжения по поверхности углубления. Кнопочный выключатель работает следующим образом. 20 В исходном положении (фиг. 1, 4) при отпущенном толкателе пружина сжатия 8 отжимает чашеобразный контактный мостик 7 в «ерхнее положение, в котором пара сферических подвижных контактов 10 перемыкает 25 неподвижные контакты 6 с перекатом, который обеспечивается их смещением относительно продольной оси чашеобразного контактного мостика 7 на величину "I". При соприкосновении пары сферических по- 30 движных контактов 10 с плоскими неподвижными контактами 6 под действием пружины сжатия 8 чашеобразному контактному мостику 7 сообщается вращающий момент, определяемый произведением силы 35 пружины на плечо. Оптимальная величина "I" для данного габарита выключателя составляет 1,5 мм. При превышении величины "I" неоправданно увеличиваются контактные поверхности 40 и еся масса подвижных сферических контактов, что экономически нецелесообразно, особенно при изготовлении контактов из серебра. При "Г меньше указанного значения перекат контактов становится недостаточ- 45 ным и не обеспечивается эффективное разделение контактных поверхностей при замыкании и размыкании и при создании токопроводящего соединения. Чашеобразный контактный мостик 7 от- 50 «слоняется иа ограниченный угол против часовой стрелки относительно своей продольной оси (фиг. 4), так как он свободно сопряжен с ротором 3 посредством выпуклости 11 на своем дне 9, введенной в конусное 55 корпуса, исклю'тющими возможность извлечения толкателя из корпуса. При нажатии толкателя (фиг. 2, 5) механизм, содержащий толкатель 2 и ротор 3 с наклонными взаимодействующими зубьями 4 и 5, обеспечивает поворот и фиксацию ротор в нажатом положении с зацеплением за выступы 13 корпуса. За счет конусной формы углубления 12 ротора, сопрягающегося с выпуклостью 11 чашеобразного контактного мостика 7, происходит отклонение последнего по часовой стрелке и центрирование, вследствие чего размыкание сферических подвижных контактов 10 происходит в их средней части в точке а. а токопроводящее соединение - в периферийной части в точке б. Дальнейшее перемещение толкателя 2 совместно с ротором 3 в продольном направлении во второе фиксированное положение обеспечивается благодаря наличию зазора между подвижными и неподвижными контактами. При повторном нажатии толкателя происходит поворот ротора 3 на некоторый угол, его расцепление с выступами 13 корпуса и возврат совместно с толкателем в исходное положение (фиг. 1, 4). Одновременно в исходное положение возвращается подвижный контактный мостик 7, замыкая неподвижные контакты. В процессе коммутации происходит равномерный износ контактов и повышается надежность контактирования, так как их замыкание и размыкание происходят в средней части сферического подвижного контакта в точке а, подверженной эрозии вследствие образования электрической дуги, а создание токопроводящего соединения - на его периферийной части в точке б, не подвергающейся воздействию электрической дуги, после переката сферического подвижного контакта по плоскому неподвижному контакту. При выполнении подвижных контактов из сплава серебра коммутационная способность повышается до 6-8 А при стандартных напряжениях 110220 В переменного тока. Таким образом, техническое преимущество предложенного кнопочного выключател я с ос то и т в п о выше нии е го коммутационной способности за счет размыкания, замыкания и контактирования в различных частях сферических подвижных контактов, а также в упрощении его констуглубление 12 на торце ротора. Ротор и тол- рукции за счет свободного сопряжения рокатель свободно "сидят" на чашеобразном тора и чашеобразного контактного мостика контактном мостике 7 вследствие наличия и использования одной пружины сжатия, выгарантированного зазора А между торцо-ЙУМИ полняющей одновременно функцию контакопорными поверхностями толкателя и тной и возвратной пружины. Отсутствие 5 13126 необходимости строгой ориентации функциональных деталей и их крепления позволяет 6 автоматизировать процесс сборки выключателя. Фиг.і И .2 13126 /О Фяг.З з 9 6 и і
