Шляховий вимикач

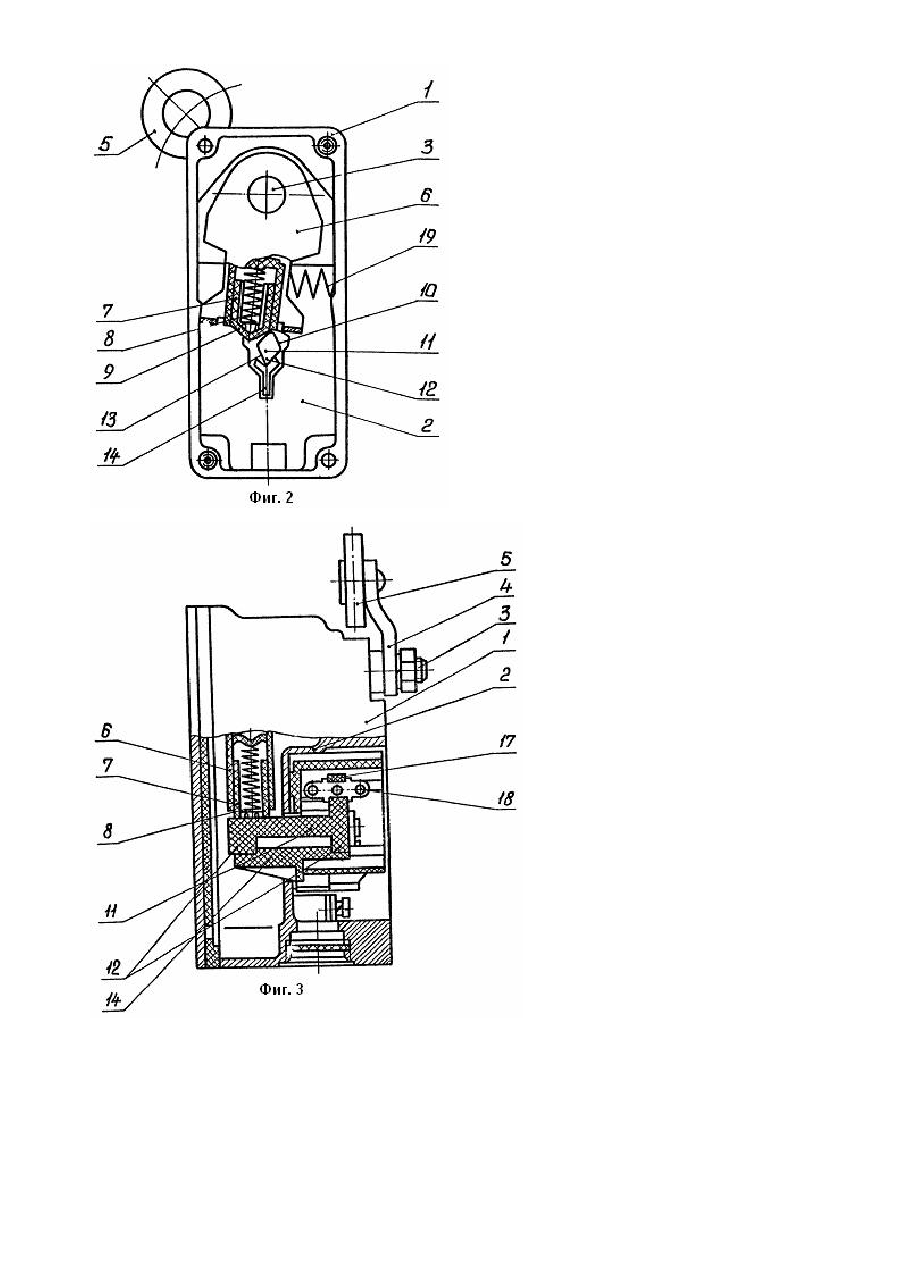

Изобретение относится к электротехнике, в частности к путевому выключателю с рычажным приводом, предназначенному для коммутации электрических цепей управления под воздействием кулачков, например, в станкостроении. Известен путевой выключатель [1], содержащий корпус, приводной вал, на котором установлен рычаг с роликом, и поводок с подпружиненным шариком. Шарик при отклонении приводного рычага, а вместе с ним и поводка перекатывается по планке, жестко закрепленной на ведомом валу, на котором закреплен также контактный рычаг с подвижными контактами, перемыкающими неподвижные контакты после срыва поводком с планки подпружинной защелки, установленной на полуоси в корпусе. Этот выключатель имеет сложную кинематическую схему, а следовательно и сложную конструкцию и содержит большое количество деталей, которые должны быть изготовлены с большой точностью. Планка и защелки должны быть каленые, в противном случае в процессе эксплуатации выключателя вследствие их износа произошло бы нарушение стабильности работы выключателя, в частности ухудшение точности срабатывания. Известен также путевой выключатель более простой конструкции [2], содержащий корпус, приводной вал, на котором закреплены рычаг с роликом и поводок с толкателем, подпружиненным цилиндрической пружиной. Толкатель снабжен на торце наклонными поверхностями, взаимодействующими с роликом скобы, жестко закрепленной на ведомом валу, на другом конце которого закреплен контактный рычаг с подвижными контактами, замыкающими неподвижные контакты, закрепленные на изоляционной колодке. В этом выключателе исключены защелки и планка, но представляет существенные трудности в производстве и сборке узел скобы с роликом, закрепленной на ведомом валу. Скоба должна быть отформована, а затем вставлена в поперечные отверстия в ведомом вале и зафиксирована в определенном положении. Ролик закреплен на поперечной части скобы с возможностью вращения. Наличие ведомого вала с относительно большим диаметром (для возможности крепления на нем скобы), установленного во втулке с трением скольжения, создает тормозной момент, препятствующий стабильному опрокидыванию скобы с ведомым валом и отрицательно влияющий на точность срабатывания выключателя. Кроме того, вследствие значительного количества взаимодействующих деталей (толкателя, ролика, скобы, закрепленной в поперечных отверстиях вала) также ухудшается точность срабатывания выключателя, поскольку между деталями имеются определенные зазоры и люфты, увеличивающиеся в процессе эксплуатации выключателя. Задачей изобретения является упрощение конструкции выключателя и повышение точности его срабатывания путем выполнения верхнего выступа ведомого вала, взаимодействующего с наклонными поверхностями толкателя и соосного с ним нижнего выступа, шарнирно установленного в опорном углублении колодки. Поставленная задача решается тем, что в путевом выключателе, содержащем корпус, приводной вал, на котором установлены рычаг и поводок с подпружиненным толкателем, торец толкателя образован наклонными поверхностями, соединяющимися под углом, контактный рычаг, установленный на ведомом валу, и колодку с неподвижными контактами, согласно изобретению, ведомый вал имеет верхний и нижний выступы, расположенные на одной оси, причем верхний выступ имеет возможность взаимодействия с наклонными поверхностями толкателя, а нижний выступ введен в опорные углубления колодки с возможностью шарнирного перемещения. При этом ведомый вал и контактный рычаг выполнены в виде одной детали, что обеспечивает упрощение конструкции и технологии производства. Точность срабатывания выключателя повышается за счет перехода от трения скольжения (вал, втулка) к трению качения (выступы, опорные углубления). Ведомый вал снабжен двумя соосными выступами, введенными в опорные углубления колодки, что исключает возможность аксиального перемещения ведомого вала и контактного рычага и технологически легко выполнимо прямым прессованием колодки. На фиг. 1 показан выключатель со стороны контактного блока со снятой крышкой; на фиг. 2 - со стороны переключающего механизма; на фиг. 3 - разрез А-А согласно фиг. 1 (привод не показан). Выключатель содержит корпус 1, разделенный перегородкой 2 на два отсека, в одном из которых расположен контактный блок, а в др угом - переключающий механизм мгновенного действия. В верхней части корпуса через отверстие пропущен приводной вал З, на внешнем конце которого установлен рычаг 4 с роликом 5. На внутреннем конце вала 3 закреплен поводок 6. в глухое торцевое отверстие которого вставлен с возможностью продольного перемещения толкатель 7, подпружиненный цилиндрической пружиной 8. На выступающем конце толкатель 7 снабжен соединяющимися под углом наклонными поверхностями 9, взаимодействующими с соединяющимися под углом наклонными поверхностями 10 ведомого вала 11, причем на диаметрально противоположной стороне последнего образованы два соосных выступа 12, расположенных на некотором расстоянии друг от друга и также снабженных наклонными поверхностями 13. Выступы 12 ведомого вала 11 с возможностью шарнирного перемещения установлены в опорных углублениях изоляционной колодки 14, снабженной неподвижными контактами 15 и винтами 16 для подсоединения проводов, вводимых в отверстие в нижней стенке корпуса. На конце ведомого вала 11 закреплен контактный рычаг 17, в окне которого установлены подпружиненные подвижные контакты 18, электрически изолированные друг от друга. Выключатель имеет два фиксированных положения контактной системы при отсутствии пружины 19 или одно фиксированное положение с самовозвратом в него под действием пружины 19. Выключатель, работает следующим образом. В исходном положении подпружиненный толкатель 7 фиксирует ведомый вал 11 и контактный рычаг 17 в крайнем положении. При воздействии на рычаг 4 внешнего усилия поворачивается приводной вал 3 с поводком 6. Подпружиненный толкатель 7 оказывает на ведомый вал 11 с контактным рычагом 17 вращающий момент в направлении, противоположном направлению его хода после того, как толкатель 7 своим ребром, образованным при соединении наклонных поверхностей 9, перейдет через вершину, образованную наклонными поверхностями 10 ведомого вала 11. При этом ведомый вал 11 резко поворачивается в другое рабочее положение, перемыкая посредством подвижных контактов 18 другую пару неподвижных контактов 15. Подпружиненный толкатель 7, соприкасаясь своей второй наклонной поверхностью 9 со второй наклонной поверхностью 10 ведомого вала 11, будет удерживать последний вместе с контактным рычагом 17 и подвижными контактами 18 в переключенном положении. При прекращении воздействия усилия на рычаг 5 под действием возвратной пружины 19 происходит обратное переключение контактов. При отсутствии возвратной пружины 19 контактная система остается в зафиксированном положении до тех пор, пока на приводной рычаг 5 подействует усилие в противоположном направлении, обеспечивающее обратное переключение контактов. Таким образом, предложенное техническое решение упрощает конструкцию выключателя и повышает точность его срабатывания за счет выполнения верхнего выступа ведомого вала, взаимодействующего с наклонными поверхностями толкателя и соосного с ним нижнего выступа, шарнирно установленного в опорном углублении колодки. Точность срабатывания дополнительно повышается за счет выполнения ведомого вала и контактного рычага в виде одной детали.
