Лікувальний озонатор

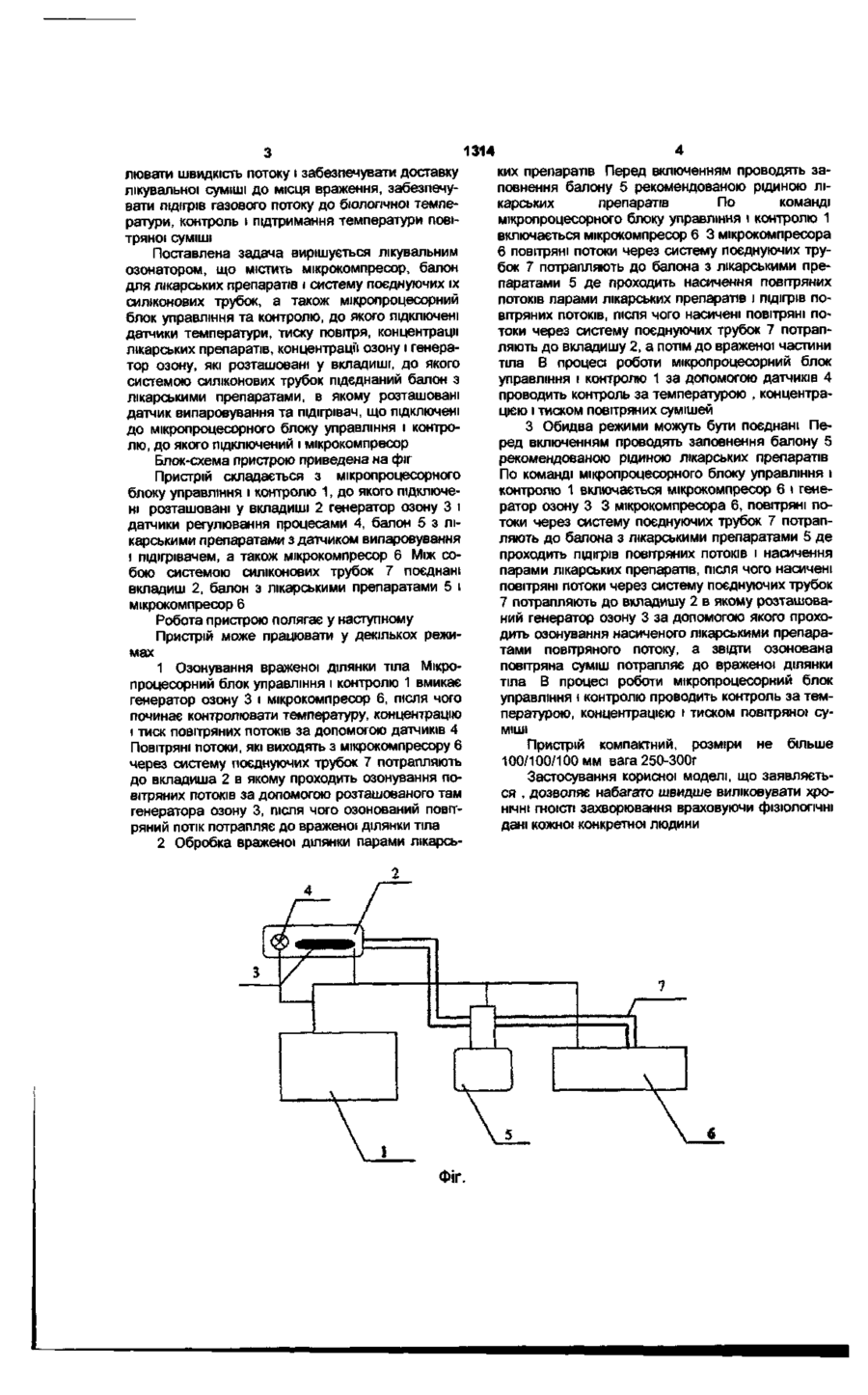

Лікувальний озонатор, що містить мікрокомпресор, балон для лікарських препаратів і систему поєднуючих їх силіконових трубок, який відрізняється тим, що він містить мікропроцесорний блок управління та контролю, до якого підключені датчики температури, тиску повітря, концентрації лікарських препаратів, концентрації озону і генератор озону, які розташовані у вкладиші, до якого системою силіконових трубок під'єднаний балон з лікарськими препаратами, в якому розташовані датчик випаровування та підігрівай, що підключені до мікропроцесорного блока управління та контролю, до якого підключений і мікрокомпресор Корисна модель відноситься до області медичних пристроїв, а саме, до пристроїв лікування методом нанесення лікарських препаратів на шкіру хворого При лікуванні, наприклад, хронічних гноїстих середніх отитів використовують газоподібний озон і озоновані розчини Озонування послабляє ріст та множення бактерій і грибків Під впливом озону проходить деструкція плазматичних мембран внаслідок окислення білків і ЛІПІДІВ Під ВПЛИВОМ мінімальних доз озону наступає локальне пошкодження мембран, внаслідок чого бактеріальні клітки припиняють ділення Більш ВИСОКІ ДОЗИ викликають пошкодження деяких ферментних, транспортних і рецепторних систем притиснення дихання і збільшення проникності цитоплазматичної мембрани, що приводить до загибелі бактеріальних клітин За прототип взятий пристрій для інгаляцій (див патент Російської Федерації №2033815 кл А 61 М 11/00, 1992 р ), який має мікрокомпресор для подачі повітря, камеру змішування, маску, а також камеру випаровування, до якої підключені основний і два додаткових трубопроводи Другий додатковий трубопровід підключений паралельно першому входом до повітряної порожнини камери основі конуса Недоліком цього пристрою для інгаляцій є його громіздкість та неможливість урахування пристроєм особливостей виготовлення лікувальних сумішей для кожної конкретної людини, яка лікується цим пристроєм, а також неможливість контролю за проходженням процесів температури повітряної суміші, КІЛЬКОСТІ випаровування лікарського препарату, тиску повітряних потоків Задача, на вирішення якої направлена корисна модель, полягає в тому, щоб ураховуючи фізіологічні дані конкретної людини приготувати повітряну суміш, яка має необхідну КІЛЬКІСТЬ та якість лікарських препаратів, потрібних для й лікування Пристрій повинен бути автоматичним та досить компактним і економічним Структура лікарських компонентів повинна, бути стабільною у продовж роботи пристрою В основу створення запропонованої корисної моделі поставлено завдання створення пристрою, в якому за рахунок введення нових блоків можливе індивідуальне лікування за допомогою газоподібних сумішей на основі екстрактів лікарських трав і препаратів, ефірних масел у поєднанні з газоподібним озоном та озонування лікарських сумішей Використання корисної моделі дозволить для лікування хворих генерувати у біологічно безпечній концентрації озон поблизу враженої ділянки, наприклад, конкретно в вушній раковині, автоматично визначати і регулювати його концентрацію, формувати газоподібні суміші на основі екстрактів лікарських трав і препаратів, ефірних масел, регу випаровування з сторони ВІДПОВІДНОГО ВІЛЬНОГО КІНЦЯ стержня, а виходом до камери змішування Перший і другий трубопровід мають перемикачі потоків Приєднувальний елемент змішування виконаний у вигляді усіченого конуса Основний трубопровід підєднаний до камери змішування за допомогою дроселя, розташованого оппозитно малій 1314 лювати швидкість потоку і забезпечувати доставку лікувальної суміші до місця враження, забезпечувати підігрів газового потоку до біологічної температури, контроль і підтримання температури повітряної суміші Поставлена задача вирішується лікувальним озонатором, що містить мікрокомпресор, балон для лікарських препаратів і систему поєднуючих їх силіконових трубок, а також мікропроцесорний блок управління та контролю, до якого підключені датчики температури, тиску повітря, концентрації лікарських препаратів, концентрації озону і генератор озону, які розташовані у вкладиші, до якого системою силіконових трубок підєднаний балон з лікарськими препаратами, в якому розташовані датчик випаровування та пщігрівач, що підключені до мікропроцесорного блоку управління і контролю, до якого підключений і мікрокомпресор Блок-схема пристрою приведена на фіг Пристрій складається з мікропроцесорного блоку управління іконтролю 1, до якого підключені розташовані у вкладиші 2 генератор озону 3 і датчики регулювання процесами 4, балон 5 з лікарськими препаратами з датчиком випаровування і пщігрівачем, а також мікрокомпресор 6 Між собою системою силіконових трубок 7 поєднані вкладиш 2, балон з лікарськими препаратами 5 і мікрокомпресор 6 мах Робота пристрою полягає у наступному Пристрій може працювати у декількох режи 1 Озонування враженої ділянки тіла Мікропроцесорний блок управління і контролю 1 вмикає генератор озону 3 і мікрокомпресор 6, після чого починає контролювати температуру, концентрацію і тиск повітряних потоків за допомогою датчиків 4 Повітряні потоки, які виходять з мікрокомпресору 6 через систему поєднуючих трубок 7 потрапляють до вкладиша 2 в якому проходить озонування повітряних потоків за допомогою розташованого там генератора озону 3, після чого озонований повітряний потік потрапляє до враженої ділянки тіла 2 Обробка враженої ділянки парами лікарсь ких препаратів Перед включенням проводять заповнення балону 5 рекомендованою рідиною лікарських препаратів По команді мікропроцесорного блоку управління і контролю 1 включається мікрокомпресор 6 3 мікрокомпресора 6 повітряні потоки через систему поєднуючих трубок 7 потрапляють до балона з лікарськими препаратами 5 де проходить насичення повітряних потоків парами лікарських препаратів і підігрів повітряних потоків, після чого насичені повітряні потоки через систему поєднуючих трубок 7 потрапляють до вкладишу 2, а потім до враженої частини тіла В процесі роботи мікропроцесорний блок управління і контролю 1 за допомогою датчиків 4 проводить контроль за температурою , концентрацією і тиском повітряних сумішей З Обидва режими можуть бути поєднані Перед включенням проводять заповнення балону 5 рекомендованою рідиною лікарських препаратів По команді мікропроцесорного блоку управління і контролю 1 включається мікрокомпресор 6 і генератор озону З З мікрокомпресора 6, повітряні потоки через систему поєднуючих трубок 7 потрапляють до балона з лікарськими препаратами 5 де проходить підігрів повітряних потоків і насичення парами лікарських препаратів, після чого насичені повітряні потоки через систему поєднуючих трубок 7 потрапляють до вкладишу 2 в якому розташований генератор озону 3 за допомогою якого проходить озонування насиченого лікарськими препаратами повітряного потоку, а звідти озонована повітряна суміш потрапляє до враженої ділянки тіла В процесі роботи мікропроцесорний блок управління і контролю проводить контроль за температурою, концентрацією і тиском повітряно» суміші Пристрій компактний, розміри не більше 100/100/100 мм вага 250-ЗООг Застосування корисної моделі, що заявляється , дозволяє набагато швидше виліковувати хронічні гноїсті захворювання враховуючи фізіологічні дані кожної конкретної людини 1314 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
