Напівнавісна льонобралка з боковою навіскою

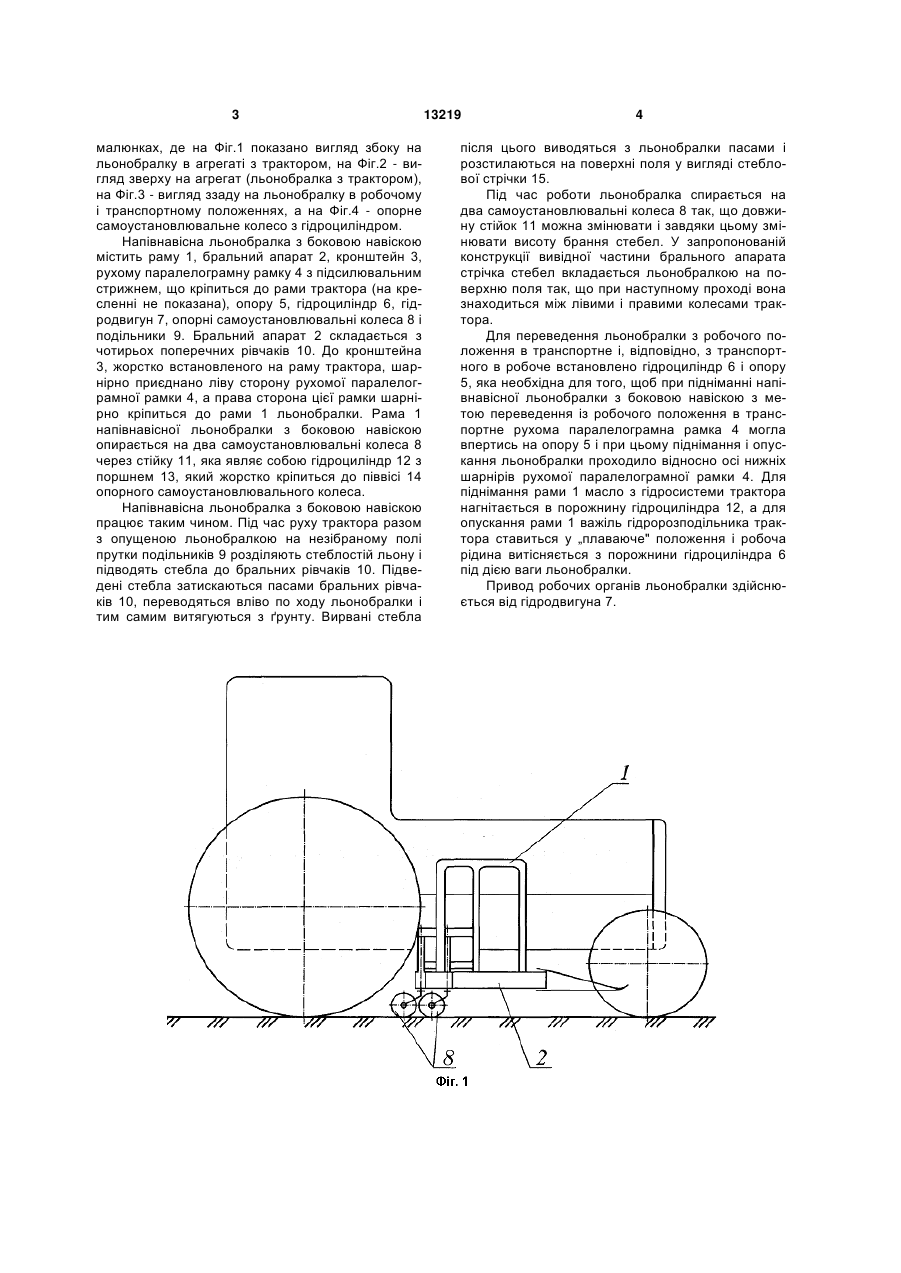

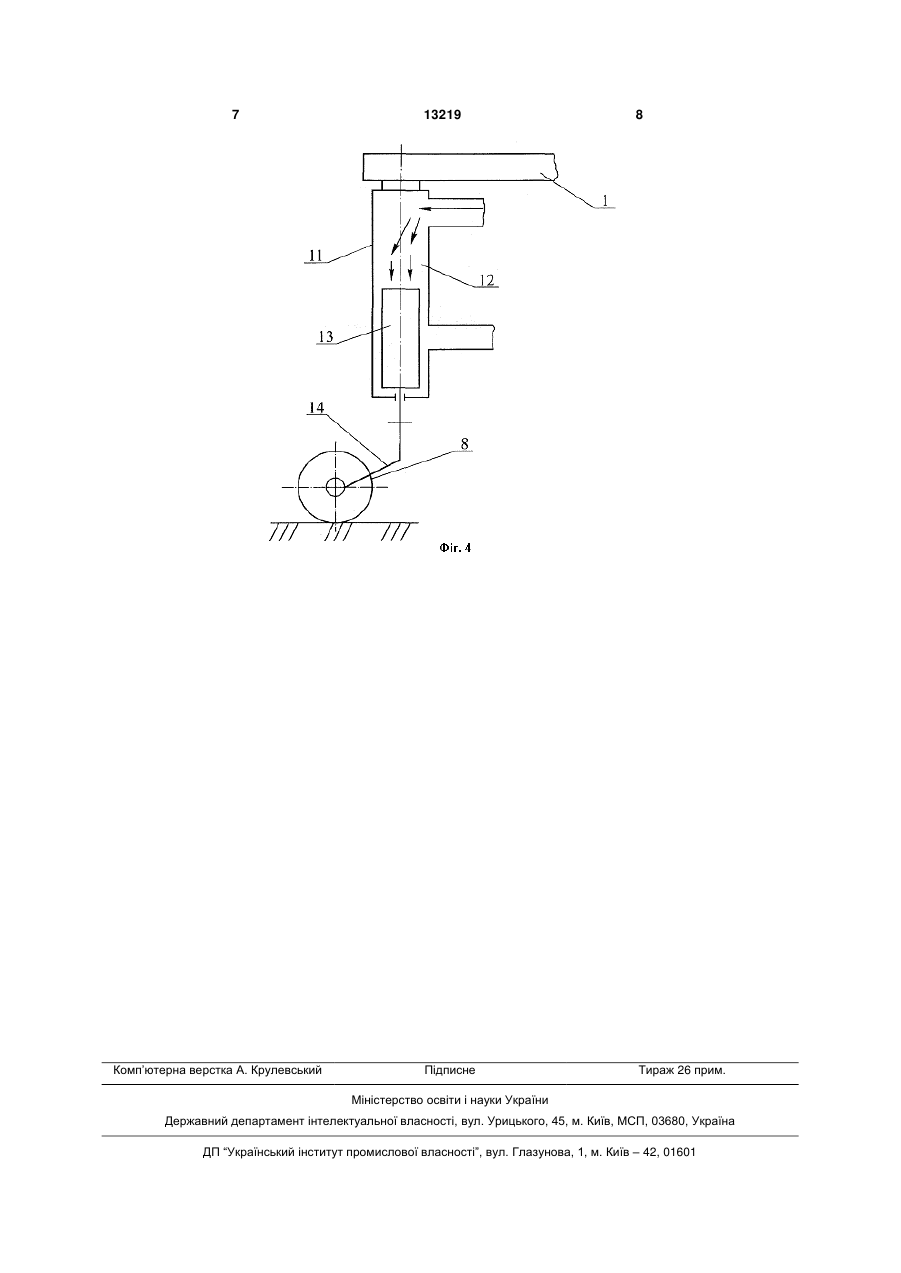

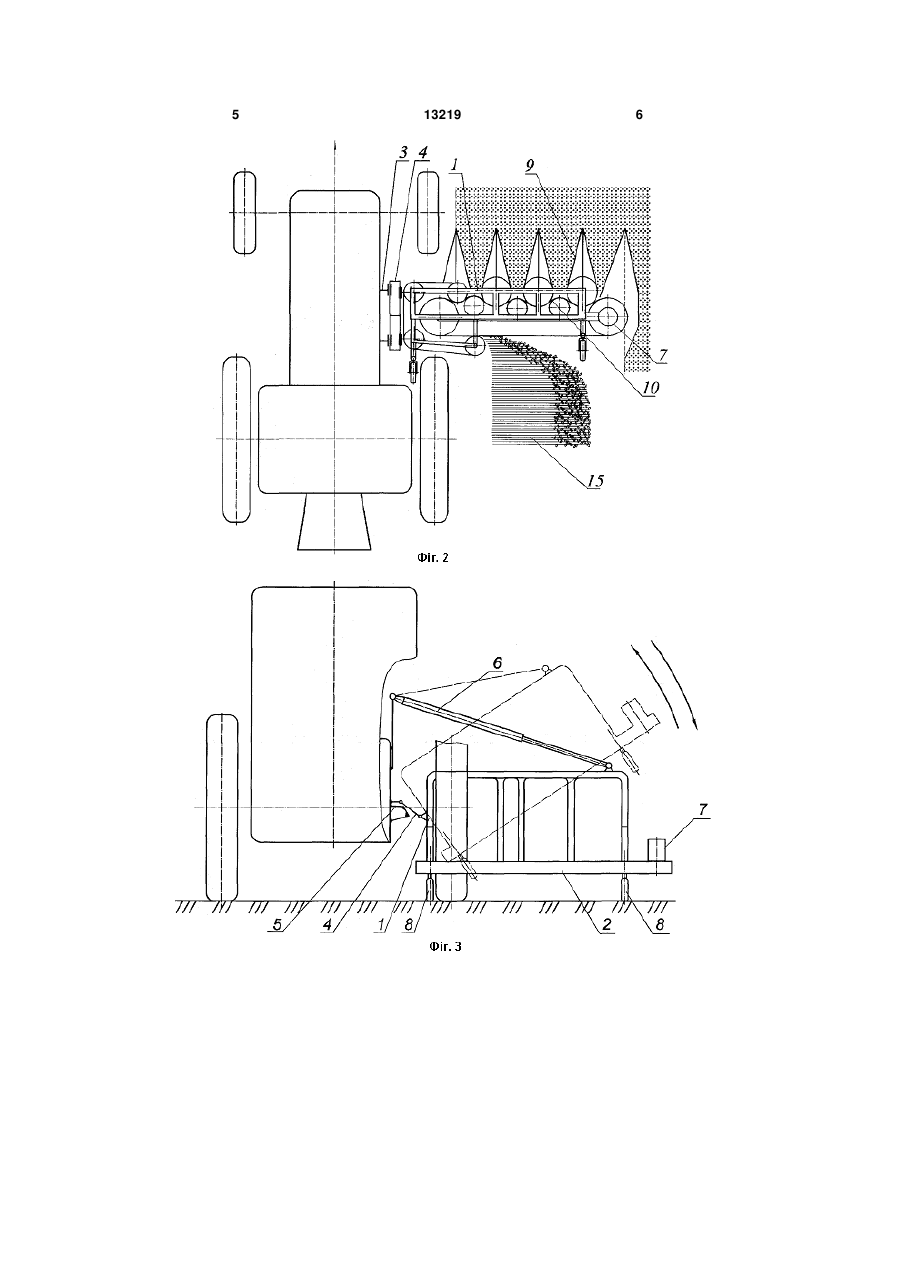

Напівнавісна льонобралка з боковою навіскою, що містить раму, бральний апарат, гідродвигун, гідроциліндр, опорні самоустановлювальні колеса та подільники, яка відрізняється тим, що 3 малюнках, де на Фіг.1 показано вигляд збоку на льонобралку в агрегаті з трактором, на Фіг.2 - вигляд зверху на агрегат (льонобралка з трактором), на Фіг.3 - вигляд ззаду на льонобралку в робочому і транспортному положеннях, а на Фіг.4 - опорне самоустановлювальне колесо з гідроциліндром. Напівнавісна льонобралка з боковою навіскою містить раму 1, бральний апарат 2, кронштейн 3, рухому паралелограмну рамку 4 з підсилювальним стрижнем, що кріпиться до рами трактора (на кресленні не показана), опору 5, гідроциліндр 6, гідродвигун 7, опорні самоустановлювальні колеса 8 і подільники 9. Бральний апарат 2 складається з чотирьох поперечних рівчаків 10. До кронштейна 3, жорстко встановленого на раму трактора, шарнірно приєднано ліву сторону рухомої паралелограмної рамки 4, а права сторона цієї рамки шарнірно кріпиться до рами 1 льонобралки. Рама 1 напівнавісної льонобралки з боковою навіскою опирається на два самоустановлювальні колеса 8 через стійку 11, яка являє собою гідроциліндр 12 з поршнем 13, який жорстко кріпиться до піввісі 14 опорного самоустановлювального колеса. Напівнавісна льонобралка з боковою навіскою працює таким чином. Під час руху трактора разом з опущеною льонобралкою на незібраному полі прутки подільників 9 розділяють стеблостій льону і підводять стебла до бральних рівчаків 10. Підведені стебла затискаються пасами бральних рівчаків 10, переводяться вліво по ходу льонобралки і тим самим витягуються з ґрунту. Вирвані стебла 13219 4 після цього виводяться з льонобралки пасами і розстилаються на поверхні поля у вигляді стеблової стрічки 15. Під час роботи льонобралка спирається на два самоустановлювальні колеса 8 так, що довжину стійок 11 можна змінювати і завдяки цьому змінювати висоту брання стебел. У запропонованій конструкції вивідної частини брального апарата стрічка стебел вкладається льонобралкою на поверхню поля так, що при наступному проході вона знаходиться між лівими і правими колесами трактора. Для переведення льонобралки з робочого положення в транспортне і, відповідно, з транспортного в робоче встановлено гідроциліндр 6 і опору 5, яка необхідна для того, щоб при підніманні напівнавісної льонобралки з боковою навіскою з метою переведення із робочого положення в транспортне рухома паралелограмна рамка 4 могла впертись на опору 5 і при цьому піднімання і опускання льонобралки проходило відносно осі нижніх шарнірів рухомої паралелограмної рамки 4. Для піднімання рами 1 масло з гідросистеми трактора нагнітається в порожнину гідроциліндра 12, а для опускання рами 1 важіль гідророзподільника трактора ставиться у „плаваюче" положення і робоча рідина витісняється з порожнини гідроциліндра 6 під дією ваги льонобралки. Привод робочих органів льонобралки здійснюється від гідродвигуна 7. 5 13219 6 7 Комп’ютерна верстка А. Крулевський 13219 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
