Установка для сушіння деревини

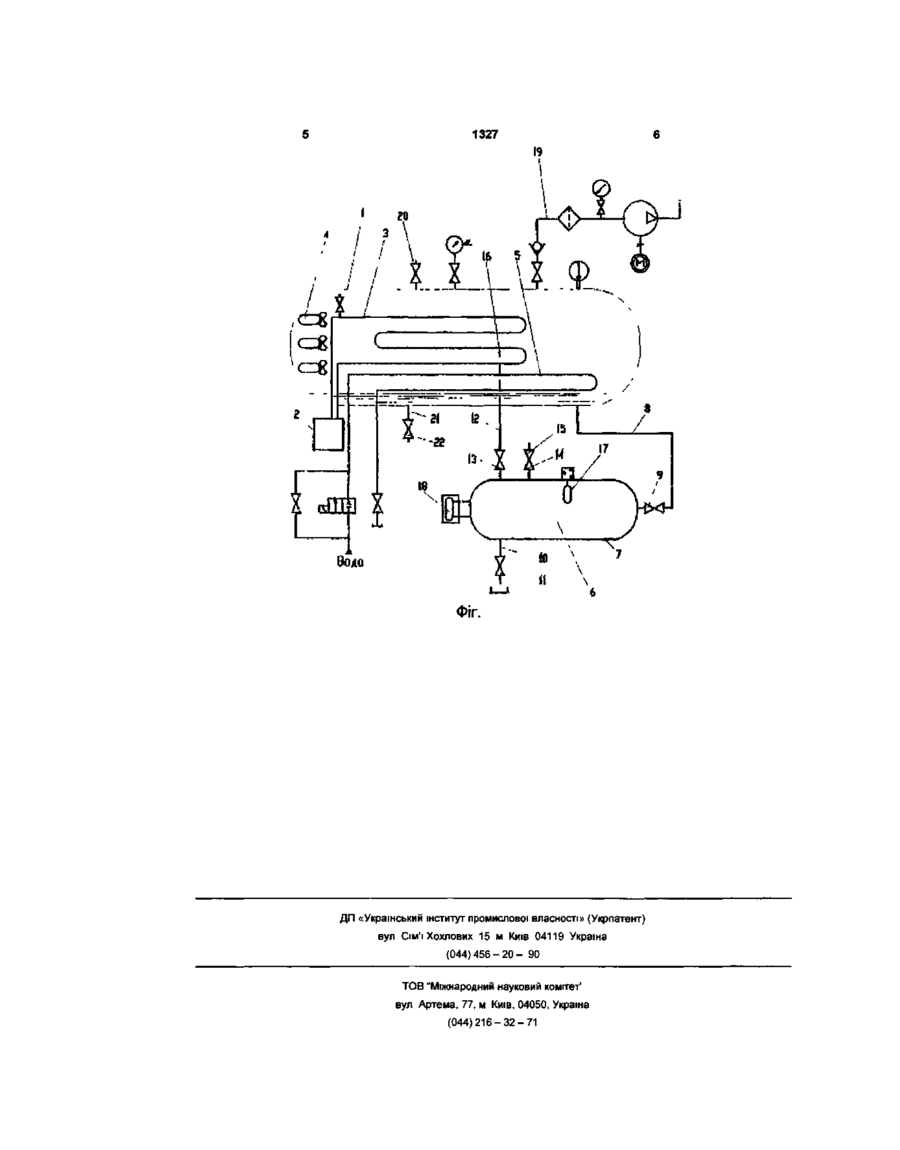

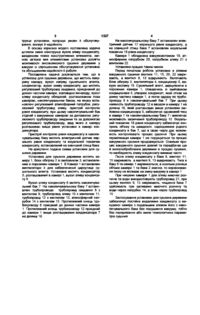

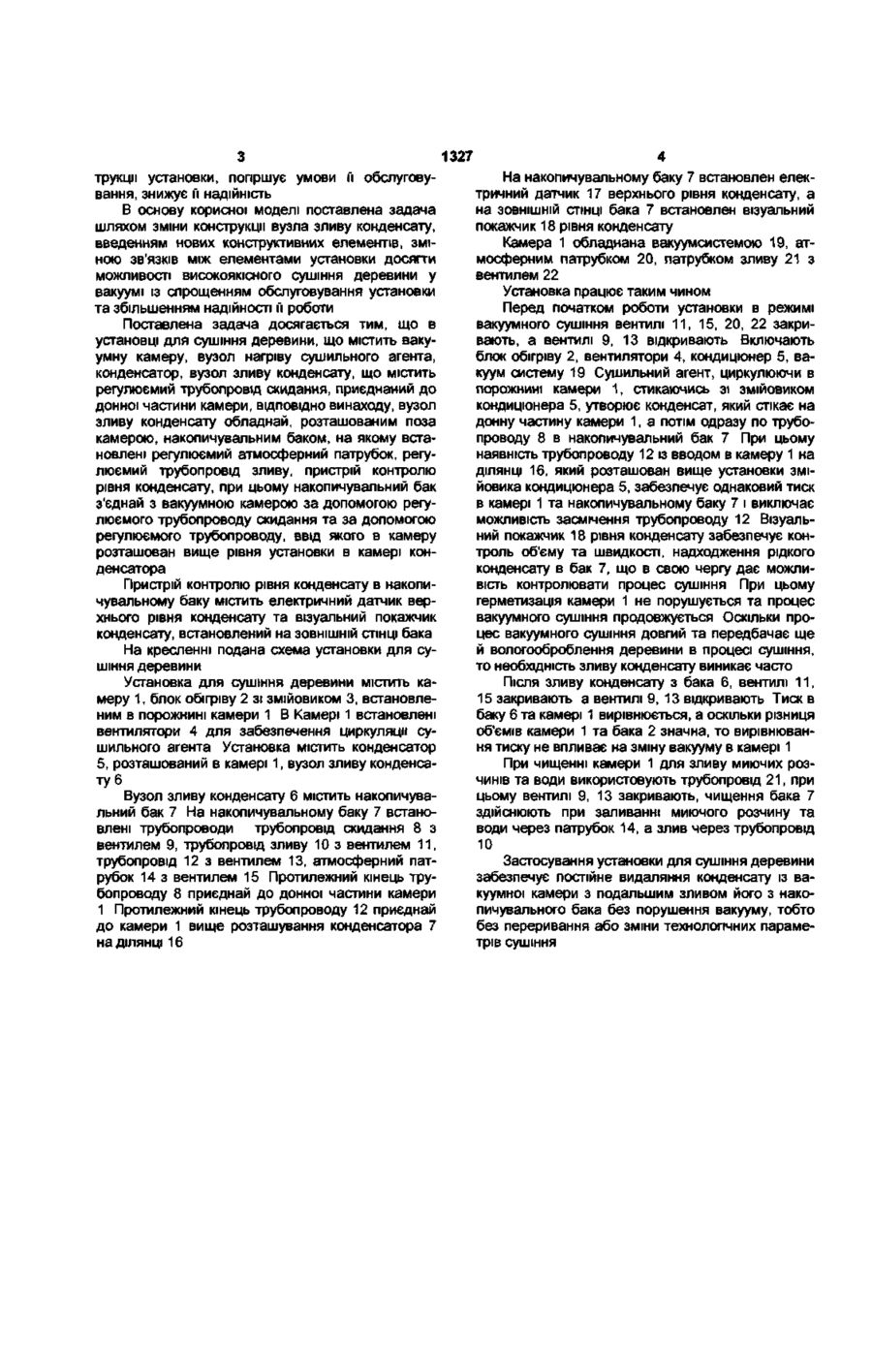

1 Установка для сушіння деревини, що містить вакуумну камеру, вузол нагріву сушильного агента, конденсатор, вузол зливу конденсату, який містить трубопровід скидання, приєднаний до донної частини камери, яка відрізняється тим, що вузол зливу конденсату обладнаний розташованим поза камерою накопичувальним баком, на якому встановлені регульований атмосферний патрубок, регульований трубопровід зливу, пристрій контролю рівня конденсату, при цьому накопичувальний бак з'єднаний з вакуумною камерою за допомогою регульованого трубопроводу скидання та за допомогою регульованого трубопроводу, ввід якого в камеру розташований вище рівня установки в камері конденсатора 2 Установка по п 1, яка відрізняється тим, що пристрій контролю рівня конденсату в накопичувальному баці містить електричний датчик верхнього рівня конденсату та встановлений на ЗОВНІШНІЙ СТІНЦІ бака візуальний покажчик рівня конденсату Корисна модель належить до пристроїв для сушіння твердих матеріалів в камерах, та може бути використана в установках для сушіння деревини у вакуумних камерах Відомо установку для сушіння пиломатеріалів, що містить два блоки сушильний та апаратний В сушильному блоку1 розташовані повітроводи та пристрп контролю процесу сушіння В апаратному блоку встановлені вузли нагріву сушильного агента, конденсатори, вузол зливу конденсату, який містить піддон для збору конденсату та з'єднану з ним зливну трубу (Расев А И и др Гидротермическая обработка и консервирование древесины М Лесная промышленность, 1987г, с 148, 329) Відомо установку для сушіння пиломатеріалів, яка складається з двох блоків сушильного та апаратного В сушильному блоку розташовані повітроводи та пристрп контролю процесу сушіння В апаратному блоку встановлені вузли нагріву сушильного агента, конденсатори, вузол злив}' конденсату, що містить піддон для збору конденсату, з'єднаний з баком системи зволоження сушильного агента та зливною трубою з краном (Патент RU №2042093, МП К F 26 В 9/00, 1995р ) ВІДОМІ установки використовуються для сушіння деревини при атмосферному тиску, тому злив конденсату з піддона ніякого впливу на перебіг технологічного процесу не робить Створення в сушильному блоку вакууму неможливо, тому що зворотній потік сушильного агента з нього здійснюється через ВІЛЬНІ канали між блоками За прототип прийнята установка для сушіння деревини, що містить вакуумну камеру, яка має форму циліндричної посудини з горизонтальним розташуванням подовжньої ВІСІ Внутрішній простір камери розділен на верхній ВІДСІК, В якому розташованЭ сушильний блок та нижній відсік, в якому розташован конденсатор та вузол зливу конденсату Вузол зливу конденсату містить регульований трубопровід скидання, приєднаний до донної частини камери Нижній ВІДСІК обладнай патрубком видаляння повітря ВІДСІКИ обмежено сполучені між собою трубопроводом Патент US №5228209, МПК F 26 В 5'04, 1992р ) Недоліком прототипу є необхідність герметичної перегородки між відсіками по всій довжині камери, тому що наявність конденсат}' в камері порушує параметри процесу сушіння, при цьому подача по трубопровіду відпрацьованого сушильного агента на охолодження та конденсацію з подальшим вимушеним видалянням повітря із нижнього відсіку, можливість тільки періодичного видаляння відстояного конденсату з поверхні всієї донної частини камери, останнє призводить до нашарування на цю поверхню осадка смолистих речовин, солей, призводить до ускладнення коне CM со 1327 трукци установки, погіршує умови її обслуговування, знижує її надійність В основу корисної моделі поставлена задача шляхом зміни конструкції вузла зливу конденсату, введенням нових конструктивних елементів, зміною зв'язків МІЖ елементами установки досягти можливості високоякісного сушіння деревини у вакуумі із спрощенням обслуговування установки та збільшенням надійності її роботи Поставлена задача досягається тим, що в установці для сушіння деревини, що містить вакуумну камеру, вузол нагріву сушильного агента, конденсатор, вузол зливу конденсату, що містить регулюємий трубопровід скидання, приєднаний до донної частини камери, ВІДПОВІДНО винаходу, вузол зливу конденсату обладнай, розташованим поза камерою, накопичувальним баком, на якому встановлені регулюємий атмосферний патрубок, регулюємий трубопровід зливу, пристрій контролю рівня конденсату, при цьому накопичувальний бак з'єднай з вакуумною камерою за допомогою регулюємого трубопроводу скидання та за допомогою регулюємого трубопроводу, ввід якого в камеру розташован вище рівня установки в камері конденсатора Пристрій контролю рівня конденсату в накопичувальному баку містить електричний датчик верхнього рівня конденсату та візуальний покажчик конденсату, встановлений на ЗОВНІШНІЙ СТІНЦІ бака На кресленні подана схема установки для сушіння деревини Установка для сушіння деревини містить камеру 1, блок обігріву 2 зі змійовиком 3, встановленим в порожнині камери 1 В Камері 1 встановлені вентилятори 4 для забезпечення циркуляції сушильного агента Установка містить конденсатор 5, розташований в камері 1, вузол зливу конденсату 6 Вузол зливу конденсату 6 містить накопичувальний бак 7 На накопичувальному баку 7 встановлені трубопроводи трубопровід скидання 8 з вентилем 9, трубопровід зливу 10 з вентилем 11, трубопровід 12 з вентилем 13, атмосферний патрубок 14 з вентилем 15 Протилежний кінець трубопроводу 8 приєднай до донної частини камери 1 Протилежний кінець трубопроводу 12 приєднай до камери 1 вище розташування конденсатора 7 на ДІЛЯНЦІ 16 На накопичувальному баку 7 встановлен електричний датчик 17 верхнього рівня конденсату, а на ЗОВНІШНІЙ СТІНЦІ бака 7 встановлен візуальний покажчик 18 рівня конденсату Камера 1 обладнана вакуумсистемою 19, атмосферним патрубком 20, патрубком зливу 21 з вентилем 22 Установка працює таким чином Перед початком роботи установки в режимі вакуумного сушіння вентилі 11, 15, 20, 22 закривають, а вентилі 9, 13 відкривають Включають блок обігріву 2, вентилятори 4, кондиціонер 5, вакуум систему 19 Сушильний агент, циркулюючи в порожнині камери 1, стикаючись зі змійовиком кондиціонера 5, утворює конденсат, який стікає на донну частину камери 1, а потім одразу по трубопроводу 8 в накопичувальний бак 7 При цьому наявність трубопроводу 12 із вводом в камеру 1 на ДІЛЯНЦІ 16, який розташован вище установки змійовика кондиціонера 5, забезпечує однаковий тиск в камері 1 та накопичувальному баку 7 і виключає можливість засмічення трубопроводу 12 Візуальний покажчик 18 рівня конденсату забезпечує контроль об'єму та швидкості, надходження рідкого конденсату в бак 7, що в свою чергу дає можливість контролювати процес сушіння При цьому герметизація камери 1 не порушується та процес вакуумного сушіння продовжується Оскільки процес вакуумного сушіння довгий та передбачає ще й вологооброблення деревини в процесі сушіння, то необхідність зливу конденсату виникає часто Після зливу конденсату з бака 6, вентилі 11, 15 закривають а вентилі 9, 13 відкривають Тиск в баку 6 та камері 1 вирівнюється, а оскільки різниця об'ємів камери 1 та бака 2 значна, то вирівнювання тиску не впливає на зміну вакууму в камері 1 При чищенні камери 1 для зливу миючих розчинів та води використовують трубопровід 21, при цьому вентилі 9, 13 закривають, чищення бака 7 здійснюють при заливанні миючого розчину та води через патрубок 14, а злив через трубопровід 10 Застосування установки для сушіння деревини забезпечує постійне видаляння конденсату із вакуумної камери з подальшим зливом його з накопичувального бака без порушення вакууму, тобто без переривання або зміни технологічних параметрів сушіння 1327 Вода ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових 15 м Киш 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет' вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
