Шайба комарницького

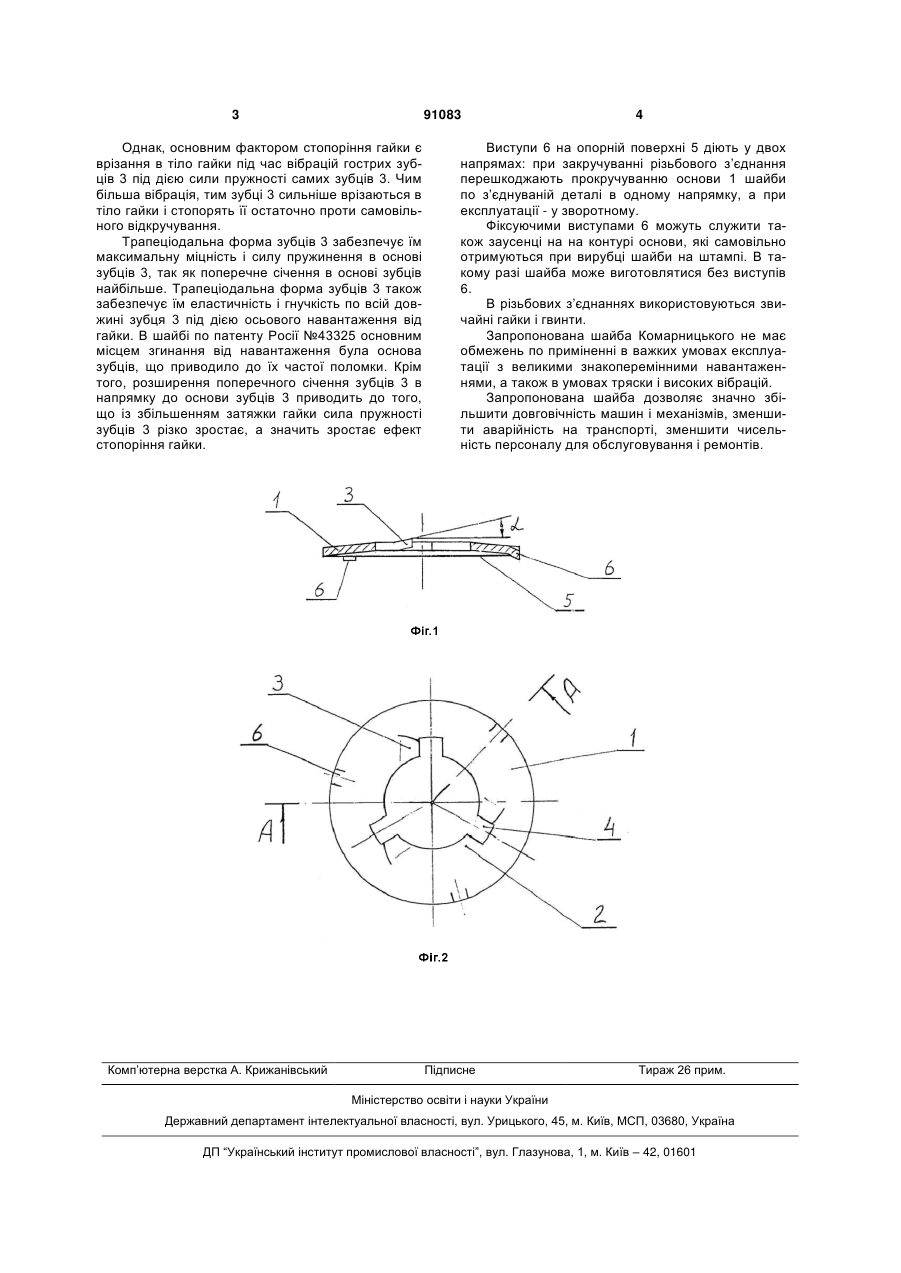

Шайба стопорна, яка має основу, внутрішній вінець з пазами, від яких відігнуто в сторону гайки стопорні зубці на кут, вибраний із умови забезпечення плоскої форми шайби при повній її затяжці, яка відрізняється тим, що стопорні зубці мають трапецеїдальну форму та розширюються від вершини зубця до основи. (19) (21) a200806550 (22) 15.05.2008 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) КОМАРНИЦЬКИЙ ІВАН АНДРІЙОВИЧ (73) КОМАРНИЦЬКИЙ ІВАН АНДРІЙОВИЧ (56) RU 43325 U1; 10.01.2005 US 133324; 26.11.1872 GB 131007; 21.08.1918 UA 82514 C2; 25.04.2008 3 91083 Однак, основним фактором стопоріння гайки є врізання в тіло гайки під час вібрацій гострих зубців 3 під дією сили пружності самих зубців 3. Чим більша вібрація, тим зубці 3 сильніше врізаються в тіло гайки і стопорять її остаточно проти самовільного відкручування. Трапеціодальна форма зубців 3 забезпечує їм максимальну міцність і силу пружинення в основі зубців 3, так як поперечне січення в основі зубців найбільше. Трапеціодальна форма зубців 3 також забезпечує їм еластичність і гнучкість по всій довжині зубця 3 під дією осьового навантаження від гайки. В шайбі по патенту Росії №43325 основним місцем згинання від навантаження була основа зубців, що приводило до їх частої поломки. Крім того, розширення поперечного січення зубців 3 в напрямку до основи зубців 3 приводить до того, що із збільшенням затяжки гайки сила пружності зубців 3 різко зростає, а значить зростає ефект стопоріння гайки. Комп’ютерна верстка А. Крижанівський 4 Виступи 6 на опорній поверхні 5 діють у двох напрямах: при закручуванні різьбового з’єднання перешкоджають прокручуванню основи 1 шайби по з’єднуваній деталі в одному напрямку, а при експлуатації - у зворотному. Фіксуючими виступами 6 можуть служити також заусенці на на контурі основи, які самовільно отримуються при вирубці шайби на штампі. В такому разі шайба може виготовлятися без виступів 6. В різьбових з’єднаннях використовуються звичайні гайки і гвинти. Запропонована шайба Комарницького не має обмежень по приміненні в важких умовах експлуатації з великими знакоперемінними навантаженнями, а також в умовах тряски і високих вібрацій. Запропонована шайба дозволяє значно збільшити довговічність машин і механізмів, зменшити аварійність на транспорті, зменшити чисельність персоналу для обслуговування і ремонтів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
