Завантажити PDF файл.

Формула / Реферат

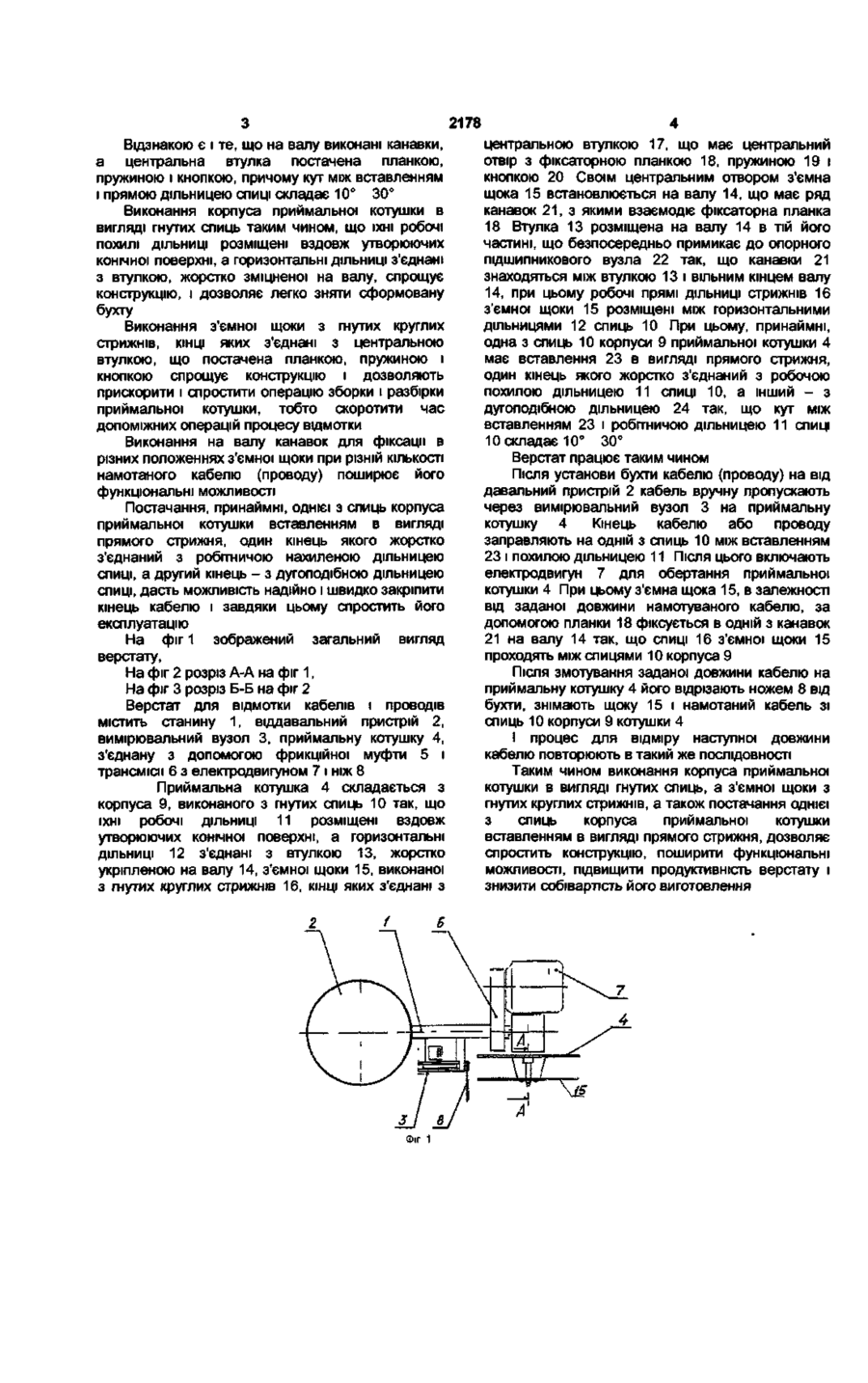

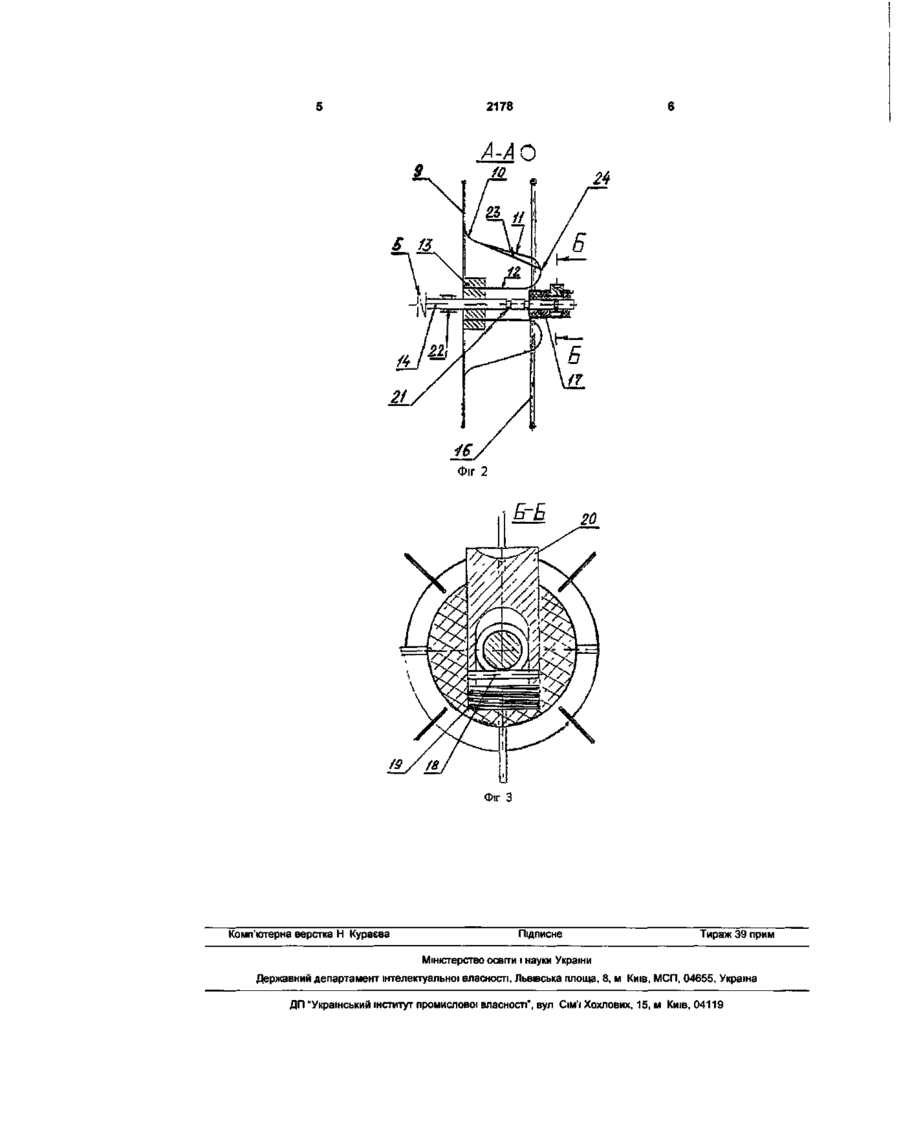

1. Верстат відмотувальний для кабелів і проводів, що містить подавальний пристрій, вимірювальний вузол з ножем і приймальну котушку, який відрізняється тим, що корпус приймальної котушки виконаний в вигляді гнутих спиць таким чином, що їхні робочі похилі ділянки розміщені вздовж утворюючих конічної поверхні, а горизонтальні ділянки з'єднані з втулкою, жорстко закріпленою на валу, при цьому принаймні одна з спиць має вставку у вигляді прямого стрижня, один кінець якого жорстко з'єднаний з робочою похилою ділянкою спиці, а другий з дугоподібною ділянкою, причому знімна щока виконана з гнутих круглих стрижнів, кінці яких з'єднані з центральною втулкою.

2. Верстат за п. 1, який відрізняється тим, що на валу виконані кільцеві канавки.

3. Верстат за п. 1, який відрізняється тим, що центральна втулка оснащена планкою, пружиною і кнопкою.

4. Верстат за п. 1, який відрізняється тим, що кут між вставкою і робочою ділянкою спиці складає 10°...30°.

Текст

1 Верстат вщмотувальний для кабелів і проводів, що містить подавальний пристрій, вимірювальний вузол з ножем і приймальну котушку, який відрізняється тим, що корпус приймальної котушки виконаний в вигляді гнутих спиць таким чином, що їхні робочі похилі ділянки розміщені вздовж утворюючих конічної поверхні, а горизонтальні ділянки з'єднані з втулкою, жорстко Корисна модель відноситься до технологічного обладнання для отримання бухт довгомірного матеріалу, наприклад кабелів, проводів, і може бути використана в області роздрібної торгівлі кабельно-проводниковою продукцією Відомий пристрій для мірної різкі кабелю (див Авторське Свідоцтво СРСР №484922, МКВ B21F11/00, 1973г), що містить віддавальний механізм, механізм відмірювання з вимірювальним роликом, механізм протягування і різки кабелю, приймальник відрізків кабелю, пульт управління, при цьому вимірювальний ролик виконаний східчастим з конусними перехідними дільницями Недоліком цього пристрою є складність конструкції приймальника відрізків кабелю Найбільш близьким по технічній сутності є пристрій для вимірної різки довгомірного матеріалу (див Авторське свідоцтво СРСР №1653882, МКВ B21F 11/00, 1989г), що містить віддавальний механізм, механізм виміру довжини з вимірювальним роликом, механізм подачі і різки, приймальник відрізків матеріалу, виконаний у вигляді приводного поворотного диску з рівномірно розташованими по його колу стрижнями, при цьому стрижні приймальника відрізків матеріалу мають в перетині ромбовидну форму, а їхні більші діагоналі розміщені вздовж радіусу диску закріпленою на валу, при цьому принаймні одна з спиць має вставку у вигляді прямого стрижня, один кінець якого жорстко з'єднаний з робочою похилою ділянкою спиці, а другий з дугоподібною ділянкою, причому знімна щока виконана з гнутих круглих стрижнів, КІНЦІ яких з'єднані з центральною втулкою 2 Верстат за п 1, який відрізняється тим, що на валу виконані кільцеві канавки 3 Верстат за п 1, який відрізняється тим, що центральна втулка оснащена планкою, пружиною і кнопкою 4 Верстат за п 1, який відрізняється тим, що кут між вставкою і робочою ділянкою спиці складає 10° 30° Недоліком даного пристрою є складність конструкції приймальника відрізків матеріалу, що підвищує вартість виготовлення В основу корисної моделі поставлена задача створити такий верстат для відмотки кабелів і проводів, щоб при спрощенні конструкції приймальної котушки, підвищити його функціональні можливості, прискорити процес відмотки шляхом спрощення процедури зйому відміреної бухти кабеля (провода) і знизити собівартість виготовлення Вирішення цієї задачі досягається тим, що верстат для відмотки кабелів і проводів, котрий містить віддавальний пристрій, вимірювальний вузол з ножем і приймальну котушку, згідно корисній моделі, має корпус приймальної котушки виконаний в вигляді гнутих спиць таким чином, що їхні робочі похилі ДІЛЬНИЦІ розміщені вздовж утворюючих конічної поверхні, а горизонтальні ДІЛЬНИЦІ з'єднані з втулкою, жорстко з'єднаною з валом, при цьому принаймні одна з спиць має вставлення у вигляді прямого стрижня, один кінець якого жорстко з'єднаний з робітничою нахиленою дільницею, а другий - з дугоподібною дільницею, причому з'ємна щока виконана з гнутих круглих стрижнів, КІНЦІ яких з'єднані з центральною втулкою 00 2178 Відзнакою є і те, що на валу виконані канавки, а центральна втулка постачена планкою, пружиною і кнопкою, причому кут між вставленням і прямою дільницею спиці складає 10° 30° Виконання корпуса приймальної котушки в вигляді гнутих спиць таким чином, що їхні робочі похилі ДІЛЬНИЦІ розміщені вздовж утворюючих конічної поверхні, а горизонтальні ДІЛЬНИЦІ з'єднані з втулкою, жорстко зміцненої на валу, спрощує конструкцію, і дозволяє легко зняти сформовану бухту Виконання з'ємної щоки з гнутих круглих стрижнів, КІНЦІ яких з'єднані з центральною втулкою, що постачена планкою, пружиною і кнопкою спрощує конструкцію і дозволяють прискорити і спростити операцію зборки і разбірки приймальної котушки, тобто скоротити час допоміжних операцій процесу відмотки Виконання на валу канавок для фіксації в різних положеннях з'ємної щоки при різній КІЛЬКОСТІ намотаного кабелю (проводу) поширює його функціональні можливості Постачання, принаймні, однієї з спиць корпуса приймальної котушки вставленням в вигляді прямого стрижня, один кінець якого жорстко з'єднаний з робітничою нахиленою дільницею спиці, а другий кінець - з дугоподібною дільницею спиці, дасть можливість надійно і швидкозакріпити кінець кабелю і завдяки цьому спростить його експлуатацію На фіг 1 зображений загальний вигляд верстату, На фіг 2 розріз А-А на фіг 1, На фіг 3 розріз Б-Б на фіг 2 Верстат для відмотки кабелів і проводів містить станину 1, віддавальний пристрій 2, вимірювальний вузол 3, приймальну котушку 4, з'єднану з допомогою фрикційної муфти 5 і трансмісії 6 з електродвигуном 7 і ніж 8 Приймальна котушка 4 складається з корпуса 9, виконаного з гнутих спиць 10 так, що їхні робочі ДІЛЬНИЦІ 11 розміщені вздовж утворюючих конічної поверхні, а горизонтальні ДІЛЬНИЦІ 12 з'єднані з втулкою 13, жорстко укріпленою на валу 14, з'ємної щоки 15, виконаної з гнутих круглих стрижнів 16, КІНЦІ яких з'єднані з Фіг 1 центральною втулкою 17, що має центральний отвір з фіксаторною планкою 18, пружиною 19 і кнопкою 20 Своїм центральним отвором з'ємна щока 15 встановлюється на валу 14, що має ряд канавок 21, з якими взаємодіє фіксаторна планка 18 Втулка 13 розміщена на валу 14 в тій його частині, що безпосередньо примикає до опорного підшипникового вузла 22 так, що канавки 21 знаходяться між втулкою 13 і вільним кінцем валу 14, при цьому робочі прямі ДІЛЬНИЦІ стрижнів 16 з'ємної щоки 15 розміщені між горизонтальними дільницями 12 спиць 10 При цьому, принаймні, одна з спиць 10 корпуси 9 приймальної котушки 4 має вставлення 23 в вигляді прямого стрижня, один кінець якого жорстко з'єднаний з робочою похилою дільницею 11 спиці 10, а інший - з дугоподібною дільницею 24 так, що кут між вставленням 23 і робітничою дільницею 11 спиці 10 складає 10° 30° Верстат працює таким чином Після установи бухти кабелю (проводу) на від давальний пристрій 2 кабель вручну пропускають через вимірювальний вузол 3 на приймальну котушку 4 Кінець кабелю або проводу заправляють на одній з спиць 10 між вставленням 23 і похилою дільницею 11 Після ЦЬОГО включають електродвигун 7 для обертання приймальної котушки 4 При цьому з'ємна щока 15, в залежності від заданої довжини намотуваного кабелю, за допомогою планки 18 фіксується в одній з канавок 21 на валу 14 так, що спиці 16 з'ємної щоки 15 проходять між спицями 10 корпуса 9 Після змотування заданої довжини кабелю на приймальну котушку 4 його відрізають ножем 8 від бухти, знімають щоку 15 і намотаний кабель зі спиць 10 корпуси 9 котушки 4 І процес для відміру наступної довжини кабелю повторюють в такий же ПОСЛІДОВНОСТІ Таким чином виконання корпуса приймальної котушки в вигляді гнутих спиць, а з'ємної щоки з гнутих круглих стрижнів, а також постачання однієї з спиць корпуса приймальної котушки вставленням в вигляді прямого стрижня, дозволяє спростить конструкцію, поширити функціональні можливості, підвищити продуктивність верстату і знизити собівартість його виготовлення 2178 A-AO 20 Фіг З Комп'ютерна верстка Н Кураєва Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119

Дивитися

Додаткова інформація

Автори англійською

Vyshnyvetskyi Mykhailo Naumovych

Автори російською

Вишнивецкий Михаил Наумович

МПК / Мітки

МПК: B21F 11/00, B65H 75/28

Мітки: верстат, кабелів, проводів, відмотувальний
