Касета обмотувача виробів стрічкою

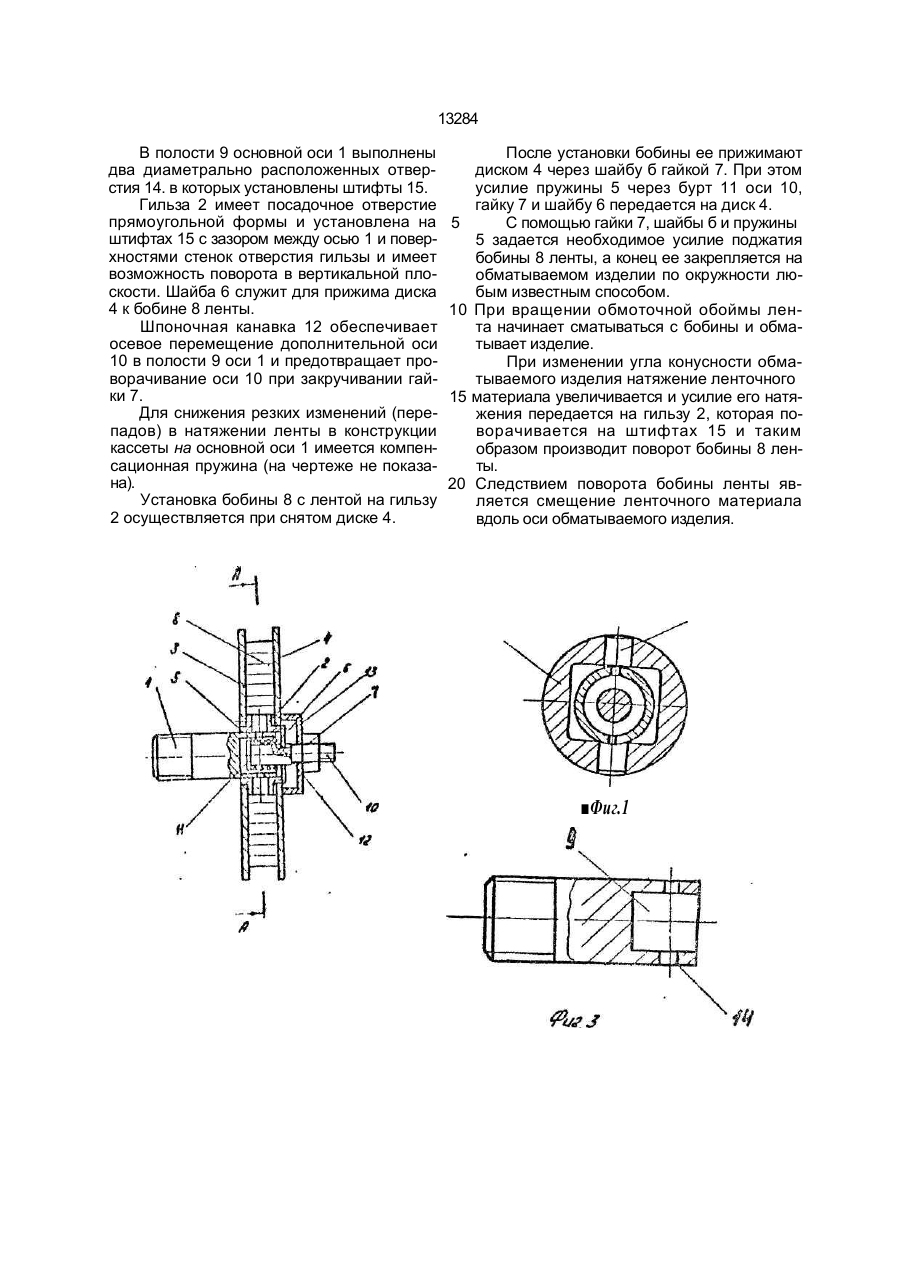

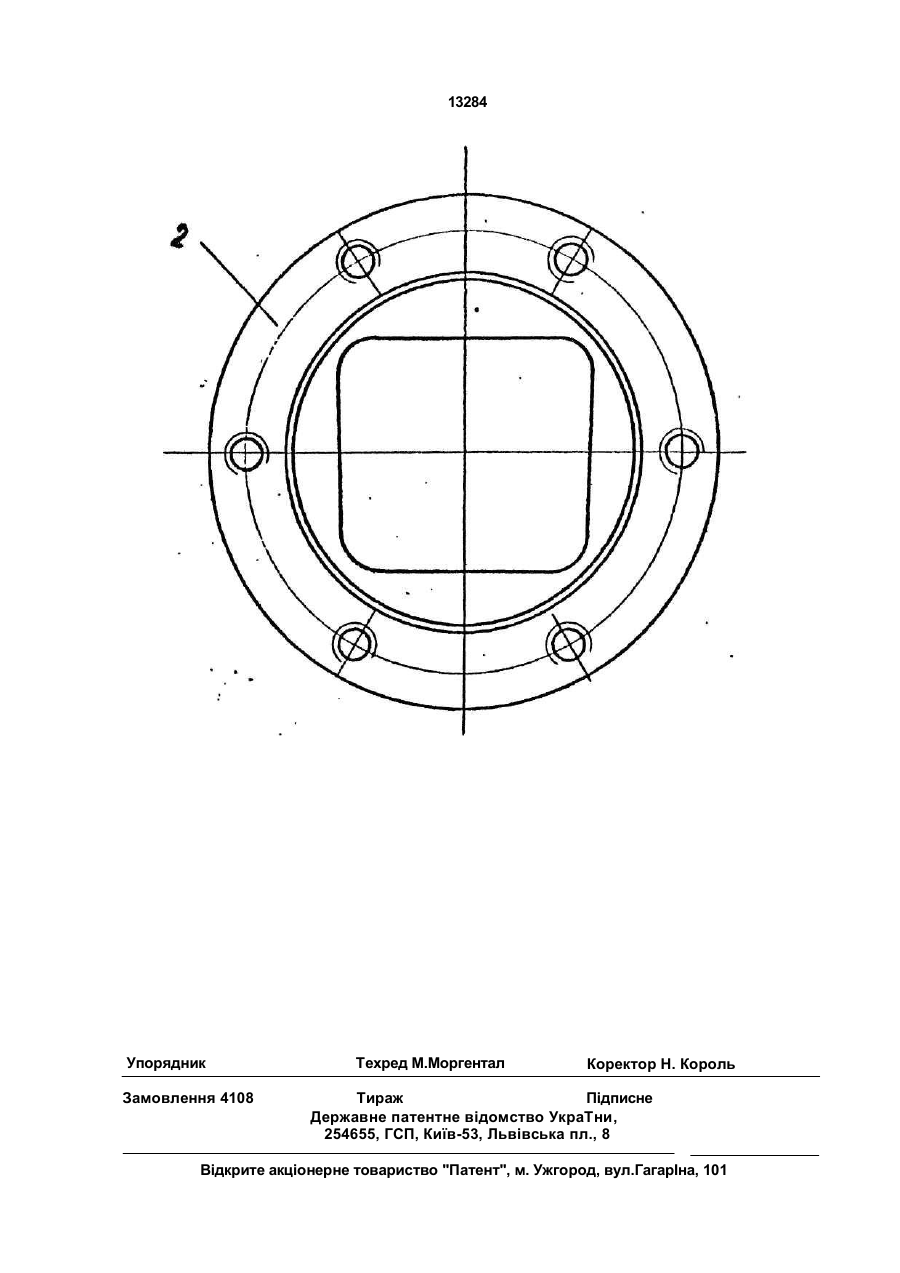

Кассета обмотчика изделий лентой, содержащая основную ось с двумя дисками, между которыми на гильзе устанавливается бобина ленты, пружину для прижима дисков друг к другу посредством шайбы и гайки, о тл и ч а ю щ а я с я тем, что снабжена дополнительной осью, выполненной в виде резьбового пальца с буртом, основная ось в зоне установки гильзы выполнена полой с отверстиями, расположенными диаметрально противоположно, и снабжена штифтами, установленными в них, гильза установлена на штифтах с зазором между осью и поверхностью стенок отверстия гильзы с возможностью поворота в вертикальной плоскости, а пружина прижима дисков, шайба и гайка размещены на дополнительной оси. емого изделия (на чертеже не показано), гильзу 2, дискЗ, диск4, поджимную пружину 5, шайбу 6 и гайку 7. Между дисками 3 и 4 установлена бобина 8 ленты. В зоне установки гильзы основная ось 1 имеет полость 9, в которой размещена дополнительная ось 10 в виде резьбового пальца с буртом 11. Пружина 5, шайба 6 и гайка 7 установлены на дополнительной оси 10. На дополнительной оси 10 посредством шпоночной канавки 12 установлена стопорная шайба 13 и закреплена к гильзе 2 винтами при сборке кассеты, и служит для ограничения осевого перемещения пружины 5 по оси 10 в направлении к ее резьбовой части и обеспечивает запирание пружины 5 в гильзе 2. С > со ю оо О 13284 В полости 9 основной оси 1 выполнены два диаметрально расположенных отверстия 14. в которых установлены штифты 15. Гильза 2 имеет посадочное отверстие прямоугольной формы и установлена на штифтах 15 с зазором между осью 1 и поверхностями стенок отверстия гильзы и имеет возможность поворота в вертикальной плоскости. Шайба 6 служит для прижима диска 4 к бобине 8 ленты. Шпоночная канавка 12 обеспечивает осевое перемещение дополнительной оси 10 в полости 9 оси 1 и предотвращает проворачивание оси 10 при закручивании гайки 7. Для снижения резких изменений (перепадов) в натяжении ленты в конструкции кассеты на основной оси 1 имеется компенсационная пружина (на чертеже не показана). Установка бобины 8 с лентой на гильзу 2 осуществляется при снятом диске 4. После установки бобины ее прижимают диском 4 через шайбу б гайкой 7. При этом усилие пружины 5 через бурт 11 оси 10, гайку 7 и шайбу 6 передается на диск 4. 5 С помощью гайки 7, шайбы б и пружины 5 задается необходимое усилие поджатия бобины 8 ленты, а конец ее закрепляется на обматываемом изделии по окружности любым известным способом. 10 При вращении обмоточной обоймы лента начинает сматываться с бобины и обматывает изделие. При изменении угла конусности обматываемого изделия натяжение ленточного 15 материала увеличивается и усилие его натяжения передается на гильзу 2, которая поворачивается на штифтах 15 и таким образом производит поворот бобины 8 ленты. 20 Следствием поворота бобины ленты является смещение ленточного материала вдоль оси обматываемого изделия. Фиг.1 13284 Упорядник Замовлення 4108 Техред М.Моргентал Коректор Н. Король Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
