Система для вдавлювання паль

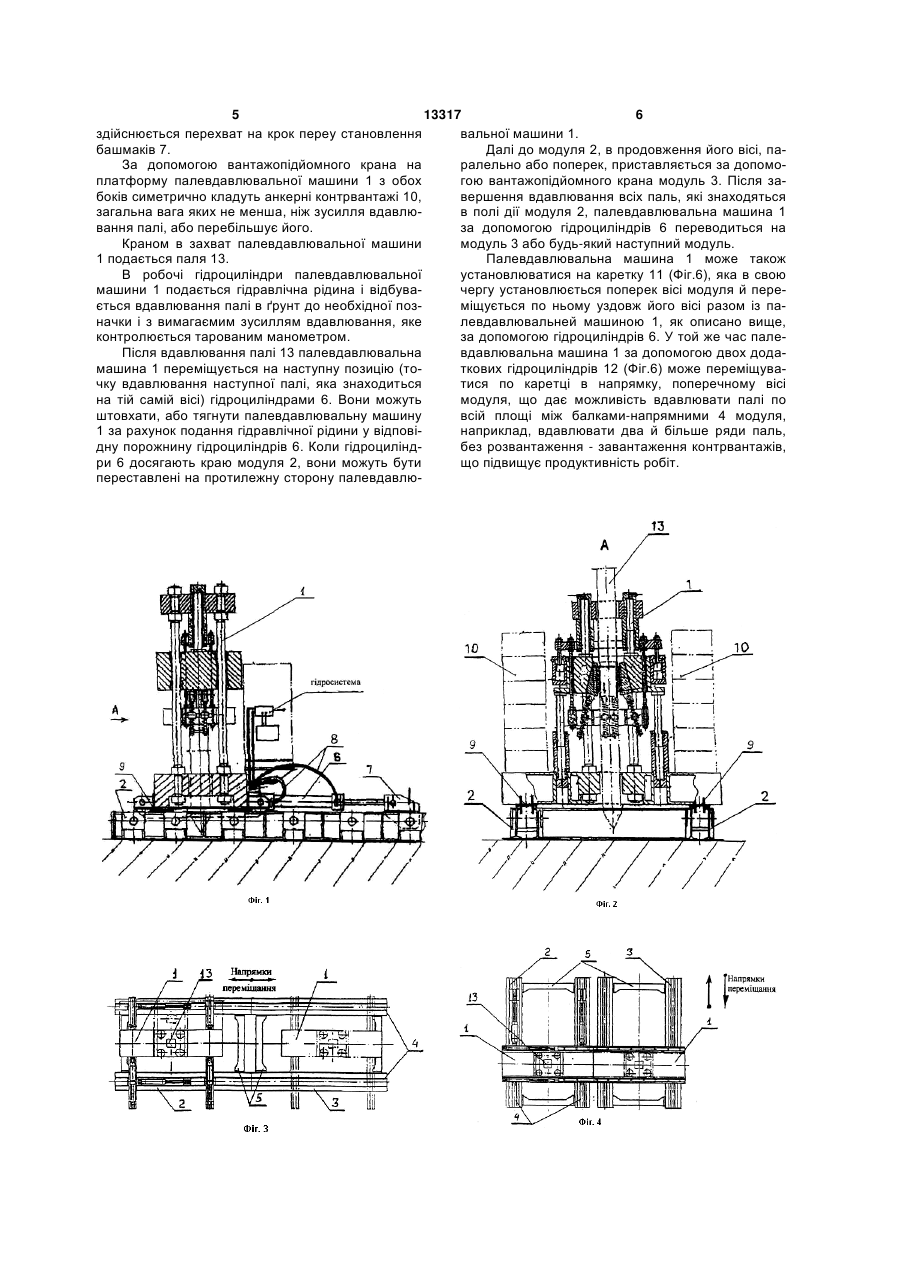

1. Система для вдавлювання паль, що містить пристрій для вдавлювання паль і механізм для переміщення даного пристрою, яка відрізняється тим, що пристрій для вдавлювання паль виконаний у вигляді палевдавлювальної машини, а механізм для переміщення пристрою для вдавлювання паль виконаний у вигляді двох і більше модулів, на яких установлена палевдавлювальна машина з можливістю її переміщення у подовж 3 13317 4 переустановлення пристрою, його часткового розрамою і гідросистемою палевдавлювальної машибирання і переанкерування, а при розташуванні ни, а також з рамою одного з модулів. вдавлювального механізму несиметрично відносВ конкретному прикладі реалізації система міно анкерних вантажів необхідно їх додаткове пестить палевдавлювальну машину, на яку видано реустановлення вбік меншого плеча відносно патент України №42940. Але, можливі й інші варіцентру вдавлювання. анти реалізації системи. В основу корисної моделі поставлено задачу Система для вдавлювання паль зображена на створити систему для вдавлювання паль, в якій кресленні, де: шляхом іншого виконання пристрою для вдавлюФіг.1 - вигляд збоку; вання паль і механізму для переміщання вказаноФіг.2 - вигляд спереду; го пристрою, а також забезпечення системи додаФіг.3 - вигляд системи з двома модулями, розтковими елементами і вузлами, забезпечити ташованими в подовжньому напрямку; підвищення продуктивності за рахунок відсутності Фіг.4 - вигляд системи з двома модулями, рознеобхідності перевантаження анкерних вантажів ташованими паралельно; та економію енерговитрат. Фіг.5 - вигляд системи з двома модулями, розПоставлена задача вирішена в системі для ташованими поперечно; вдавлювання паль, що містить пристрій для вдавФіг.6 - вигляд системи з кареткою; лювання паль і механізм для переміщання даного Фіг.7 - приклад схеми переміщання системи із пристрою тим, що пристрій для вдавлювання паль застосуванням каретки в полі дії модуля. виконано у вигляді палевдавлювальної машини, а Система містить палевдавлювальну машину механізм для переміщання пристрою для вдавлю1, яка установлена на механізм для її переміщанвання паль виконано у вигляді двох і більше модуня, який виконано у вигляді модулів 2, 3. Кожний лів, на котрих установлена палевдавлювальна модуль уявляє собою рамну конструкцію, яка машина з можливістю її горизонтального переміскладається з двох подовжніх балок-напрямних 4, щання у подовжньому або поперечному напрямку сполучених між собою поперечними перемичками на одному з модулів, при цьому кожний модуль 5. Модулі 2, 3 сполучені між собою болтами або містить дві подовжні балки - напрямні, які сполуіншими засобами (на кресленні не показано), причені між собою поперечними перемичками, окрім чому модуль 3 можна приєднати до модуля 2 в того, система містить два гідроциліндра, корпуси будь-якому місці: в подовжньому напрямку (Фіг.3), котрих жорстко з'єднані з рамою палевдавлювальпаралельно (Фіг.4) або поперечно (Фіг.5). ної машини, штоки сполучені з рамою модуля, а Для пересування палевдавлювальної машини порожнини гідроциліндрів за допомогою гнучких 1 по модулям 2, 3, система забезпечена двома трубопроводів сполучені з керуючим золотником гідроциліндрами 6. Корпус кожного гідроциліндра 6 гідросистеми палевдавлювальної машини. Окрім жорстко сполучений з рамою (окремою позицією того, система забезпечена поперечною кареткою, не показане) палевдавлювальної машини 1, при яка установлена на одному з модулів і на котрій цьому корпуси гідроциліндрів 6 можуть бути приєустановлена палевдавлювальна машина з можлиднані до рами палевдавлювальної машини 1 з вістю переміщання її в подовжньому напрямку кожної з чотирьох сторін. Штоки гідроциліндрів 6 разом з машиною або поперечному напрямку по через башмаки 7 сполучені з корпусом модуля 2 напрямних каретки. або модуля 3, в залежності від того, на якому моПричинно-наслідковий зв'язок між сукупністю дулі установлена палевдавлювальна машина 1. заявлених ознак і досягненням технічного резульПорожнини гідроциліндрів 6 за допомогою гнучких тату можна пояснити наступним. трубопроводів 8 сполучені з керуючим золотником Відомі пристрої (системи), що дозволяють пегідросистеми палевдавлювальної машини 1. реміщати палевдавлювальний механізм по будіДля зменшення тертя між рамою палевдавлювельному майданчику без зняття з нього анкерних вальної машини 1 і поверхнею модулів 2, 3 устаконтрвантажів - на колісному або гусеничному хоновлені проставки 9 з антифрикційного матеріалу. ду. Недоліком таких пристроїв є неможливість їхМодулі 2, 3 виконані повністю ідентичними і є взанього переміщання з більшими вагами контрванємозамінними один з одним. тажів (більш 80-100т), неточність влучення на Для ілюстрації роботи системи на кресленні точку вдавлення, їх особиста велика вага, що (Фіг.2) зображена паля 13, яка підлягає вдавлюутрудняє перевезення. ванню. Система може бути забезпечена кареткою Відома палевдавлювальна машина, яку уста11 і додатковими гідроциліндрами 12. новлюють на рейковий хід для подовжнього переРобота системи забезпечується таким чином. міщання. Для поперечного переміщання необхідно Модуль 2 за допомогою вантажопідйомного розвантажувати анкерні вантажі й переустановлюкрана установлюється на будівельний майданчик вати рейковий хід [патент WU BONG GB 2291911, таким чином, щоб вісі палевого ряду на плані паЕ02D1/20]. левого поля співпадали з віссю А модуля 2. Після На відміну від відомих рішень запропонована цього на модуль 2 установлюється палевдавлюсистема має оригінальну конструкцію механізму вальна машина 1. Далі установлюють гідроцилінддля переміщання пристрою для вдавлювання ри 6, корпуси котрих сполучають з рамою палевпаль, яка дозволяє використовувати будь-яку падавлювальної машини 1, а штоки за допомогою левдавлювальну машину. Це забезпечено не тільбашмаків 7 сполучають з рамою модуля 2. Вісь ки завдяки модульному виконанню пристрою для палевдавлювальної машини 1, за допомогою гідпереміщання палевдавлювальної машини, а й роциліндрів 6, виводиться на точку вдавлювання. завдяки наявності гідроциліндрів, сполучених з Якщо ходу штока гідроциліндра 6 недостатньо, 5 13317 6 здійснюється перехват на крок переу становлення вальної машини 1. башмаків 7. Далі до модуля 2, в продовження його вісі, паЗа допомогою вантажопідйомного крана на ралельно або поперек, приставляється за допомоплатформу палевдавлювальної машини 1 з обох гою вантажопідйомного крана модуль 3. Після забоків симетрично кладуть анкерні контрвантажі 10, вершення вдавлювання всіх паль, які знаходяться загальна вага яких не менша, ніж зусилля вдавлюв полі дії модуля 2, палевдавлювальна машина 1 вання палі, або перебільшує його. за допомогою гідроциліндрів 6 переводиться на Краном в захват палевдавлювальної машини модуль 3 або будь-який наступний модуль. 1 подається паля 13. Палевдавлювальна машина 1 може також В робочі гідроциліндри палевдавлювальної установлюватися на каретку 11 (Фіг.6), яка в свою машини 1 подається гідравлічна рідина і відбувачергу установлюється поперек вісі модуля й переється вдавлювання палі в ґрунт до необхідної позміщується по ньому уздовж його вісі разом із паначки і з вимагаємим зусиллям вдавлювання, яке левдавлювальней машиною 1, як описано вище, контролюється тарованим манометром. за допомогою гідроциліндрів 6. У той же час палеПісля вдавлювання палі 13 палевдавлювальна вдавлювальна машина 1 за допомогою двох додамашина 1 переміщується на наступну позицію (тоткових гідроциліндрів 12 (Фіг.6) може переміщувачку вдавлювання наступної палі, яка знаходиться тися по каретці в напрямку, поперечному вісі на тій самій вісі) гідроциліндрами 6. Вони можуть модуля, що дає можливість вдавлювати палі по штовхати, або тягнути палевдавлювальну машину всій площі між балками-напрямними 4 модуля, 1 за рахунок подання гідравлічної рідини у відповінаприклад, вдавлювати два й більше ряди паль, дну порожнину гідроциліндрів 6. Коли гідроциліндбез розвантаження - завантаження контрвантажів, ри 6 досягають краю модуля 2, вони можуть бути що підвищує продуктивність робіт. переставлені на протилежну сторону палевдавлю 7 Комп’ютерна верстка Н. Лисенко 13317 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
