Пристрій для обробки сільськогосподарських культур

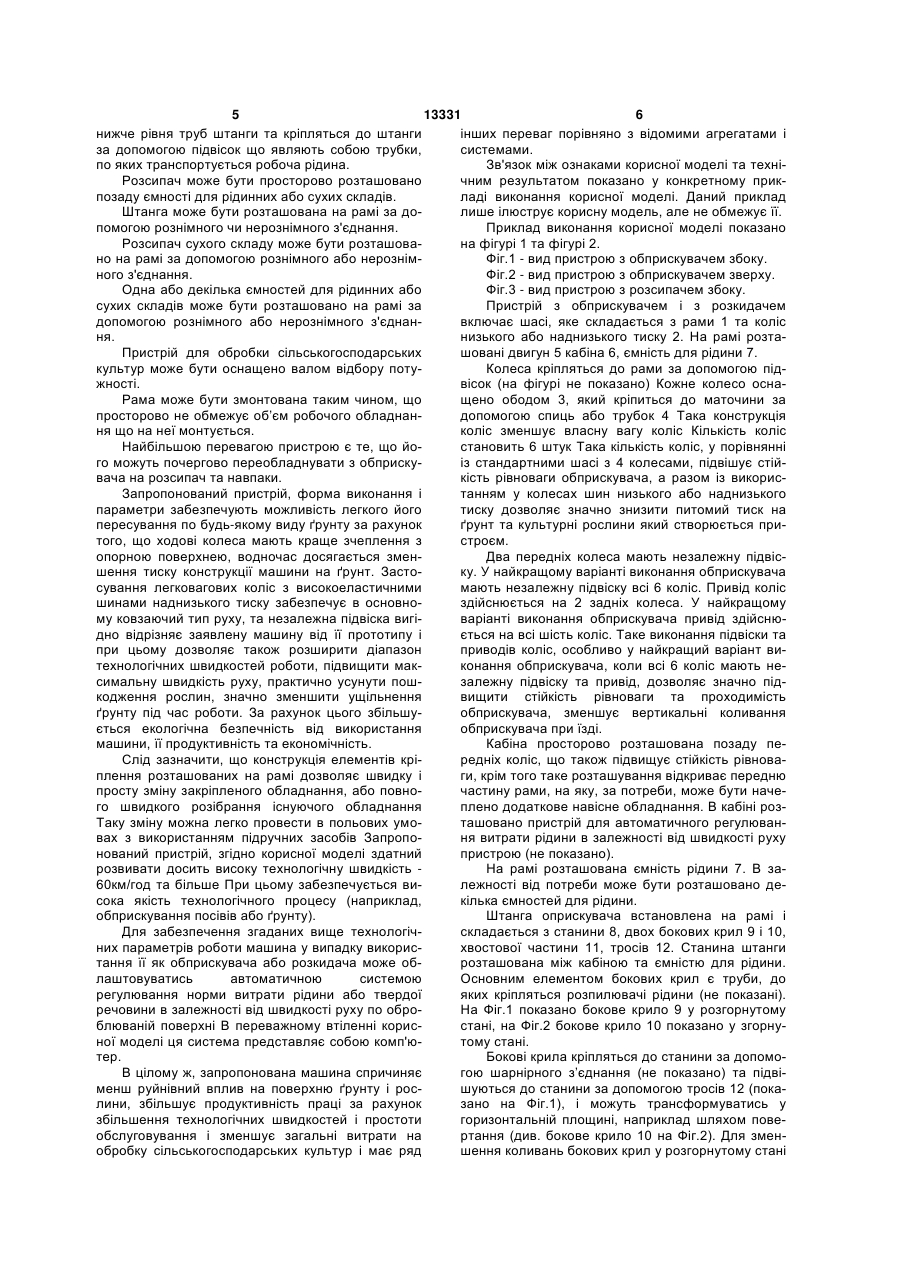

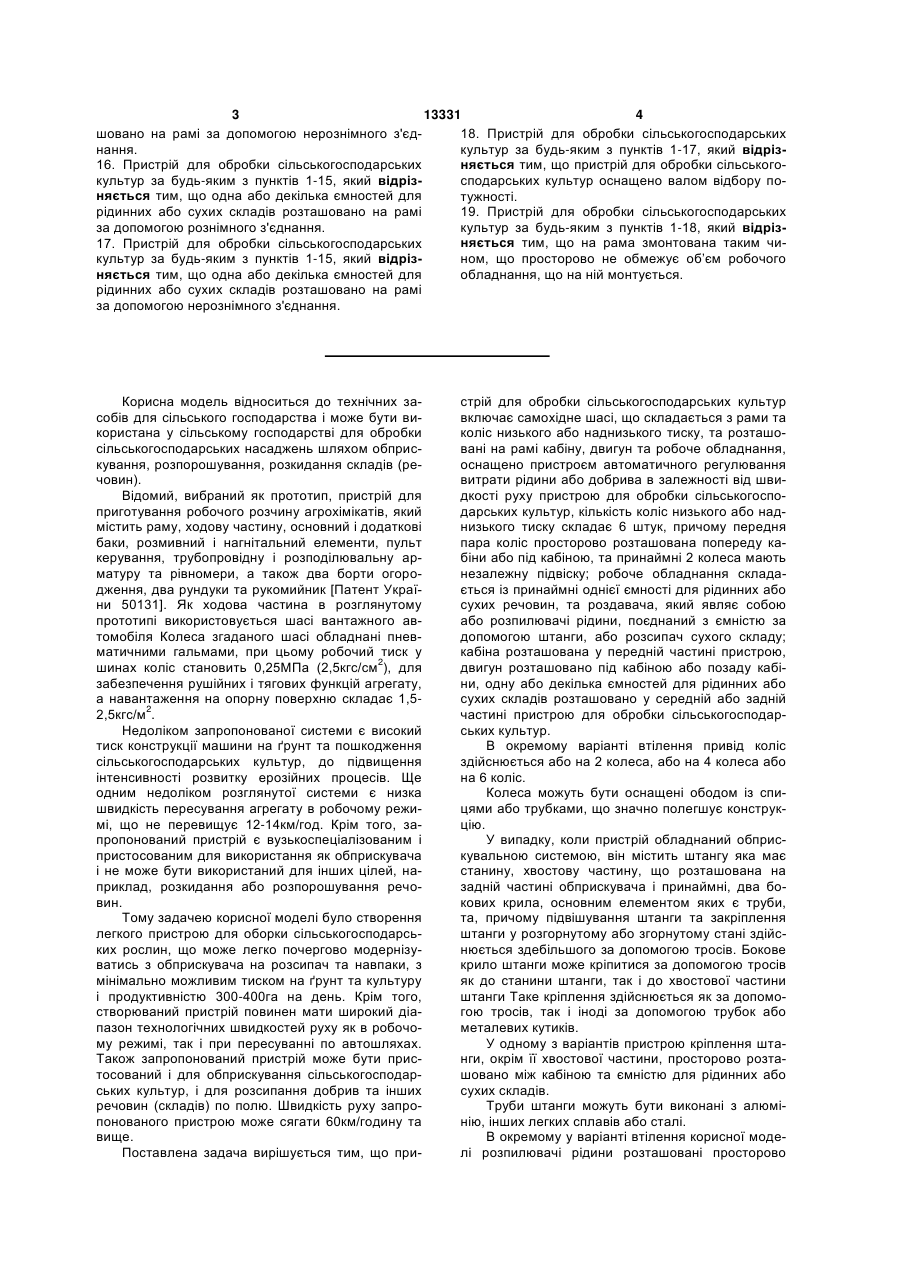

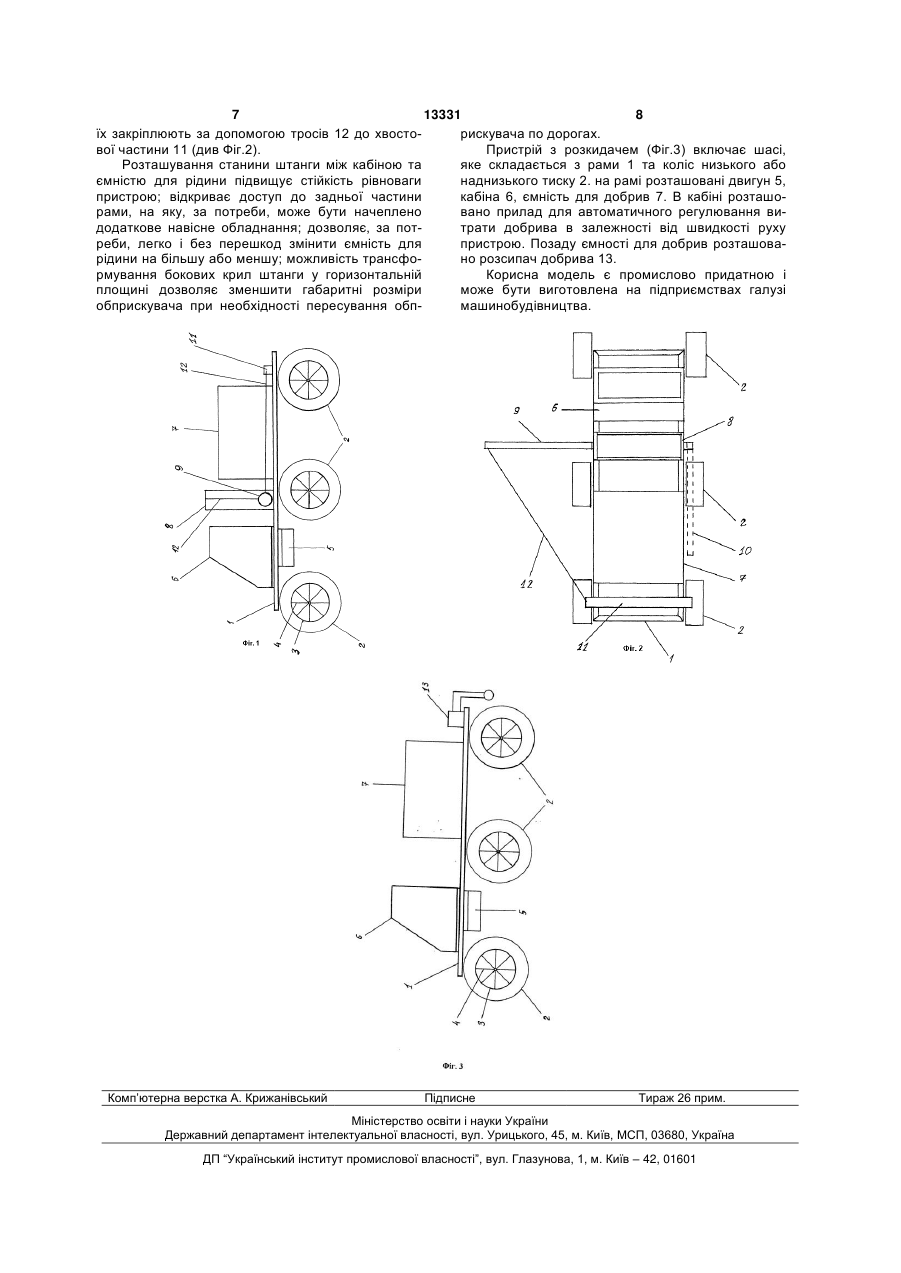

1. Пристрій для обробки сільськогосподарських культур, який включає самохідне шасі, що складається з рами та коліс низького або наднизького тиску, та розташовані на рамі кабіну, двигун та робоче обладнання, та який оснащено пристроєм автоматичного регулювання витрати рідини або добрива залежно від швидкості руху пристрою для обробки сільськогосподарських культур, який відрізняється тим, що кількість коліс низького або наднизького тиску складає 6 штук, причому передня пара коліс просторово розташована попереду кабіни або під кабіною, та принаймні 2 колеса мають незалежну підвіску, робоче обладнання складається із принаймні однієї ємності для рідинних або сухих речовин та роздавача; кабіна розташована у передній частині пристрою, двигун розташований під кабіною або позаду кабіни, одну або декілька ємностей для рідинних або сухих складів розташовано у середній або задній частині пристрою для обробки сільськогосподарських культур. 2. Пристрій для обробки сільськогосподарських культур за пунктом 1, який відрізняється тим, що роздавач являє собою розпилювач, поєднаний з ємністю за допомогою штанги. 3. Пристрій для обробки сільськогосподарських культур за пунктом 1, який відрізняється тим, що роздавач являє собою розсипач. 4. Пристрій для обробки сільськогосподарських культур за пунктом 1, який відрізняється тим, що привід коліс здійснюється або на 2 колеса, або на 4 колеса, або на 6 коліс. 5. Пристрій для обробки сільськогосподарських культур за будь-яким з пунктів 1-4, який відрізняється тим, що колеса оснащені ободом із спицями або трубками. 6. Пристрій для обробки сільськогосподарських культур за будь-яким з пунктів 2, 4, 5 який відрізняється тим, що штанга містить станину, хвостову частину, яка розташована на задній частині обп 2 (19) 1 3 13331 4 шовано на рамі за допомогою нерознімного з'єд18. Пристрій для обробки сільськогосподарських культур за будь-яким з пунктів 1-17, який відрізнання. няється тим, що пристрій для обробки сільського16. Пристрій для обробки сільськогосподарських культур за будь-яким з пунктів 1-15, який відрізсподарських культур оснащено валом відбору поняється тим, що одна або декілька ємностей для тужності. рідинних або сухих складів розташовано на рамі 19. Пристрій для обробки сільськогосподарських культур за будь-яким з пунктів 1-18, який відрізза допомогою рознімного з'єднання. няється тим, що на рама змонтована таким чи17. Пристрій для обробки сільськогосподарських культур за будь-яким з пунктів 1-15, який відрізном, що просторово не обмежує об’єм робочого няється тим, що одна або декілька ємностей для обладнання, що на ній монтується. рідинних або сухих складів розташовано на рамі за допомогою нерознімного з'єднання. Корисна модель відноситься до технічних засобів для сільського господарства і може бути використана у сільському господарстві для обробки сільськогосподарських насаджень шляхом обприскування, розпорошування, розкидання складів (речовин). Відомий, вибраний як прототип, пристрій для приготування робочого розчину агрохімікатів, який містить раму, ходову частину, основний і додаткові баки, розмивний і нагнітальний елементи, пульт керування, трубопровідну і розподілювальну арматуру та рівномери, а також два борти огородження, два рундуки та рукомийник [Патент України 50131]. Як ходова частина в розглянутому прототипі використовується шасі вантажного автомобіля Колеса згаданого шасі обладнані пневматичними гальмами, при цьому робочий тиск у шинах коліс становить 0,25МПа (2,5кгс/см2), для забезпечення рушійних і тягових функцій агрегату, а навантаження на опорну поверхню складає 1,52,5кгс/м2. Недоліком запропонованої системи є високий тиск конструкції машини на ґрунт та пошкодження сільськогосподарських культур, до підвищення інтенсивності розвитку ерозійних процесів. Ще одним недоліком розглянутої системи є низка швидкість пересування агрегату в робочому режимі, що не перевищує 12-14км/год. Крім того, запропонований пристрій є вузькоспеціалізованим і пристосованим для використання як обприскувача і не може бути використаний для інших цілей, наприклад, розкидання або розпорошування речовин. Тому задачею корисної моделі було створення легкого пристрою для оборки сільськогосподарських рослин, що може легко почергово модернізуватись з обприскувача на розсипач та навпаки, з мінімально можливим тиском на ґрунт та культуру і продуктивністю 300-400га на день. Крім того, створюваний пристрій повинен мати широкий діапазон технологічних швидкостей руху як в робочому режимі, так і при пересуванні по автошляхах. Також запропонований пристрій може бути пристосований і для обприскування сільськогосподарських культур, і для розсипання добрив та інших речовин (складів) по полю. Швидкість руху запропонованого пристрою може сягати 60км/годину та вище. Поставлена задача вирішується тим, що при стрій для обробки сільськогосподарських культур включає самохідне шасі, що складається з рами та коліс низького або наднизького тиску, та розташовані на рамі кабіну, двигун та робоче обладнання, оснащено пристроєм автоматичного регулювання витрати рідини або добрива в залежності від швидкості руху пристрою для обробки сільськогосподарських культур, кількість коліс низького або наднизького тиску складає 6 штук, причому передня пара коліс просторово розташована попереду кабіни або під кабіною, та принаймні 2 колеса мають незалежну підвіску; робоче обладнання складається із принаймні однієї ємності для рідинних або сухих речовин, та роздавача, який являє собою або розпилювачі рідини, поєднаний з ємністю за допомогою штанги, або розсипач сухого складу; кабіна розташована у передній частині пристрою, двигун розташовано під кабіною або позаду кабіни, одну або декілька ємностей для рідинних або сухих складів розташовано у середній або задній частині пристрою для обробки сільськогосподарських культур. В окремому варіанті втілення привід коліс здійснюється або на 2 колеса, або на 4 колеса або на 6 коліс. Колеса можуть бути оснащені ободом із спицями або трубками, що значно полегшує конструкцію. У випадку, коли пристрій обладнаний обприскувальною системою, він містить штангу яка має станину, хвостову частину, що розташована на задній частині обприскувача і принаймні, два бокових крила, основним елементом яких є труби, та, причому підвішування штанги та закріплення штанги у розгорнутому або згорнутому стані здійснюється здебільшого за допомогою тросів. Бокове крило штанги може кріпитися за допомогою тросів як до станини штанги, так і до хвостової частини штанги Таке кріплення здійснюється як за допомогою тросів, так і іноді за допомогою трубок або металевих кутиків. У одному з варіантів пристрою кріплення штанги, окрім її хвостової частини, просторово розташовано між кабіною та ємністю для рідинних або сухих складів. Труби штанги можуть бути виконані з алюмінію, інших легких сплавів або сталі. В окремому у варіанті втілення корисної моделі розпилювачі рідини розташовані просторово 5 13331 6 нижче рівня труб штанги та кріпляться до штанги інших переваг порівняно з відомими агрегатами і за допомогою підвісок що являють собою трубки, системами. по яких транспортується робоча рідина. Зв'язок між ознаками корисної моделі та техніРозсипач може бути просторово розташовано чним результатом показано у конкретному прикпозаду ємності для рідинних або сухих складів. ладі виконання корисної моделі. Даний приклад Штанга може бути розташована на рамі за долише ілюструє корисну модель, але не обмежує її. помогою рознімного чи нерознімного з'єднання. Приклад виконання корисної моделі показано Розсипач сухого складу може бути розташована фігурі 1 та фігурі 2. но на рамі за допомогою рознімного або нерознімФіг.1 - вид пристрою з обприскувачем збоку. ного з'єднання. Фіг.2 - вид пристрою з обприскувачем зверху. Одна або декілька ємностей для рідинних або Фіг.3 - вид пристрою з розсипачем збоку. сухих складів може бути розташовано на рамі за Пристрій з обприскувачем і з розкидачем допомогою рознімного або нерознімного з'єднанвключає шасі, яке складається з рами 1 та коліс ня. низького або наднизького тиску 2. На рамі розтаПристрій для обробки сільськогосподарських шовані двигун 5 кабіна 6, ємність для рідини 7. культур може бути оснащено валом відбору потуКолеса кріпляться до рами за допомогою піджності. вісок (на фігурі не показано) Кожне колесо оснаРама може бути змонтована таким чином, що щено ободом 3, який кріпиться до маточини за просторово не обмежує об’єм робочого обладнандопомогою спиць або трубок 4 Така конструкція ня що на неї монтується. коліс зменшує власну вагу коліс Кількість коліс Найбільшою перевагою пристрою є те, що йостановить 6 штук Така кількість коліс, у порівнянні го можуть почергово переобладнувати з обприскуіз стандартними шасі з 4 колесами, підвішує стійвача на розсипач та навпаки. кість рівноваги обприскувача, а разом із викорисЗапропонований пристрій, форма виконання і танням у колесах шин низького або наднизького параметри забезпечують можливість легкого його тиску дозволяє значно знизити питомий тиск на пересування по будь-якому виду ґрунту за рахунок ґрунт та культурні рослини який створюється притого, що ходові колеса мають краще зчеплення з строєм. опорною поверхнею, водночас досягається зменДва передніх колеса мають незалежну підвісшення тиску конструкції машини на ґрунт. Застоку. У найкращому варіанті виконання обприскувача сування легковагових коліс з високоеластичними мають незалежну підвіску всі 6 коліс. Привід коліс шинами наднизького тиску забезпечує в основноздійснюється на 2 задніх колеса. У найкращому му ковзаючий тип руху, та незалежна підвіска вигіваріанті виконання обприскувача привід здійснюдно відрізняє заявлену машину від її прототипу і ється на всі шість коліс. Таке виконання підвіски та при цьому дозволяє також розширити діапазон приводів коліс, особливо у найкращий варіант витехнологічних швидкостей роботи, підвищити макконання обприскувача, коли всі 6 коліс мають несимальну швидкість руху, практично усунути пошзалежну підвіску та привід, дозволяє значно підкодження рослин, значно зменшити ущільнення вищити стійкість рівноваги та проходимість ґрунту під час роботи. За рахунок цього збільшуобприскувача, зменшує вертикальні коливання ється екологічна безпечність від використання обприскувача при їзді. машини, її продуктивність та економічність. Кабіна просторово розташована позаду пеСлід зазначити, що конструкція елементів кріредніх коліс, що також підвищує стійкість рівноваплення розташованих на рамі дозволяє швидку і ги, крім того таке розташування відкриває передню просту зміну закріпленого обладнання, або повночастину рами, на яку, за потреби, може бути начего швидкого розібрання існуючого обладнання плено додаткове навісне обладнання. В кабіні розТаку зміну можна легко провести в польових умоташовано пристрій для автоматичного регулюванвах з використанням підручних засобів Запропоня витрати рідини в залежності від швидкості руху нований пристрій, згідно корисної моделі здатний пристрою (не показано). розвивати досить високу технологічну швидкість На рамі розташована ємність рідини 7. В за60км/год та більше При цьому забезпечується вилежності від потреби може бути розташовано десока якість технологічного процесу (наприклад, кілька ємностей для рідини. обприскування посівів або ґрунту). Штанга оприскувача встановлена на рамі і Для забезпечення згаданих вище технологічскладається з станини 8, двох бокових крил 9 і 10, них параметрів роботи машина у випадку викорисхвостової частини 11, тросів 12. Станина штанги тання її як обприскувача або розкидача може оброзташована між кабіною та ємністю для рідини. лаштовуватись автоматичною системою Основним елементом бокових крил є труби, до регулювання норми витрати рідини або твердої яких кріпляться розпилювачі рідини (не показані). речовини в залежності від швидкості руху по оброНа Фіг.1 показано бокове крило 9 у розгорнутому блюваній поверхні В переважному втіленні корисстані, на Фіг.2 бокове крило 10 показано у згорнуної моделі ця система представляє собою комп'ютому стані. тер. Бокові крила кріпляться до станини за допомоВ цілому ж, запропонована машина спричиняє гою шарнірного з’єднання (не показано) та підвіменш руйнівний вплив на поверхню ґрунту і росшуються до станини за допомогою тросів 12 (покалини, збільшує продуктивність праці за рахунок зано на Фіг.1), і можуть трансформуватись у збільшення технологічних швидкостей і простоти горизонтальній площині, наприклад шляхом повеобслуговування і зменшує загальні витрати на ртання (див. бокове крило 10 на Фіг.2). Для зменобробку сільськогосподарських культур і має ряд шення коливань бокових крил у розгорнутому стані 7 13331 8 їх закріплюють за допомогою тросів 12 до хвосторискувача по дорогах. вої частини 11 (див Фіг.2). Пристрій з розкидачем (Фіг.3) включає шасі, Розташування станини штанги між кабіною та яке складається з рами 1 та коліс низького або ємністю для рідини підвищує стійкість рівноваги наднизького тиску 2. на рамі розташовані двигун 5, пристрою; відкриває доступ до задньої частини кабіна 6, ємність для добрив 7. В кабіні розташорами, на яку, за потреби, може бути начеплено вано прилад для автоматичного регулювання видодаткове навісне обладнання; дозволяє, за поттрати добрива в залежності від швидкості руху реби, легко і без перешкод змінити ємність для пристрою. Позаду ємності для добрив розташоварідини на більшу або меншу; можливість трансфоно розсипач добрива 13. рмування бокових крил штанги у горизонтальній Корисна модель є промислово придатною і площині дозволяє зменшити габаритні розміри може бути виготовлена на підприємствах галузі обприскувача при необхідності пересування обпмашинобудівництва. Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
